Стандартные ячейки Gridfinity без этикетки + параметричес...

Это ремикс оригинальных контейнеров Зака Фридмана, которые вы можете найти здесь: https://bit.ly/ZFGridfinityDividerBins

Внешние размеры контейнеров точно такие же, как у оригинальных контейнеров, поэтому у вас есть полная совместимость с системой Gridfinity.

Улучшения этого ремикса по сравнению с оригинальной моделью.

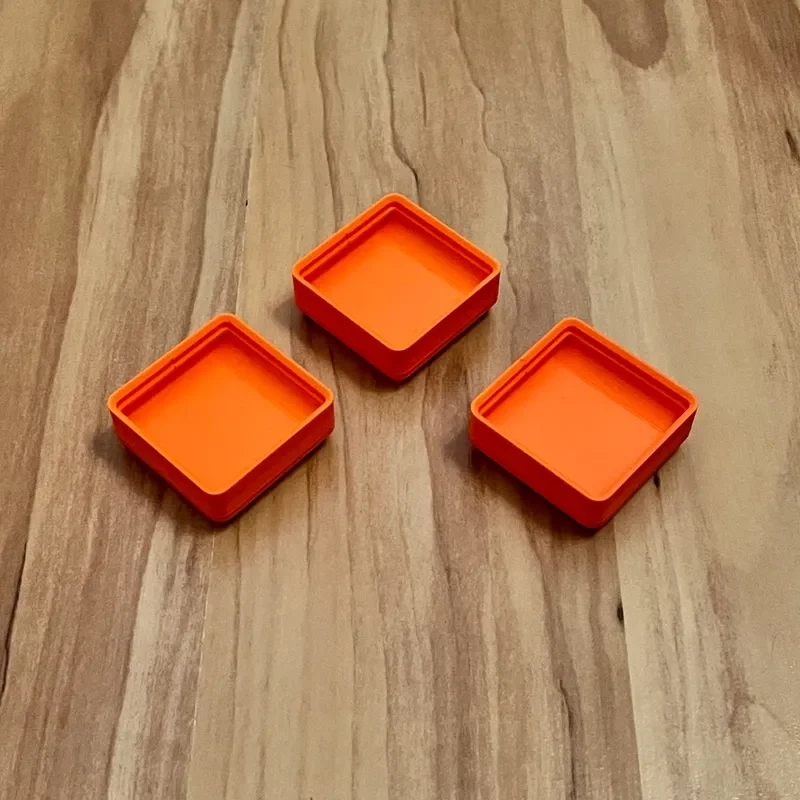

В этой модели нет ярлыка. Только наклон с одной стороны. Э��о здорово, когда вам не нужен ярлык. Просто распечатайте и пользуйтесь.

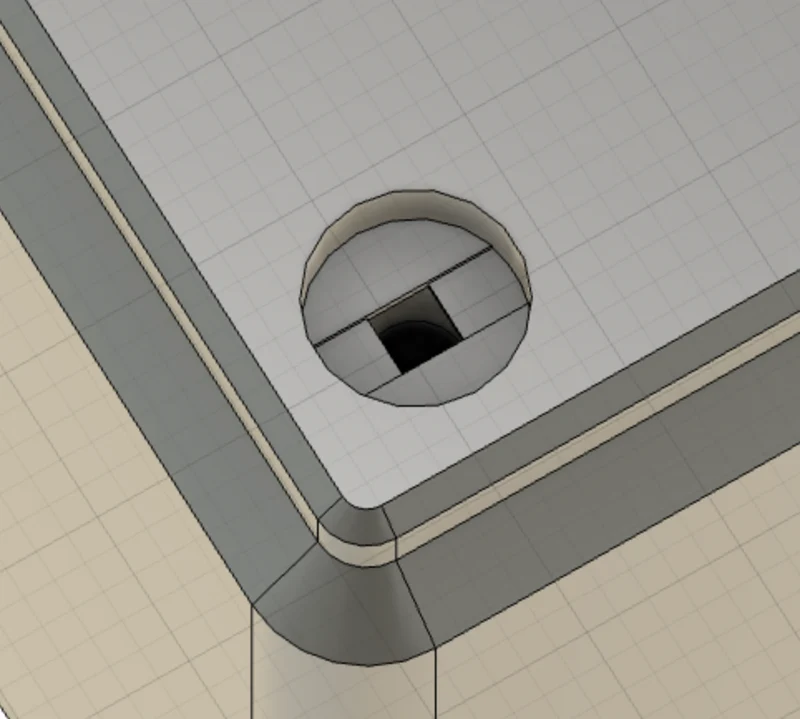

Магнитные отверстия имеют улучшенную конструкцию. Теперь они печатают чисто, без поддержки. Я обнаружил, что магнитные отверстия в оригинальных лотках печатаются не очень хорошо, и мне приходилось очищать многие из них вручную, прежде чем я смог вставить магниты.
В комплект входит полностью переработанный параметрический файл Fusion 360, который позволяет легко создать основу для собственной конструкции бункера.
Для удобства использования разделители файлов Fusion 360 не поддерживаются.
Магниты
В предоставленных файлах stl есть отверстия для магнитов 6x2 мм или 6x3 мм. Обе версии имеют преимущества и недостатки.
Магниты размером 6х2 мм обычно немного дороже и менее прочно удерживаются на опорных пластинах, однако они не так легко взаимодействуют с содержимым ваших контейнеров, если их сложить друг на друга.
Магниты размером 6x3 мм обычно стоят немного дешевле, и, используя только 2 из них в мусорном ведре, вы можете получить примерно такую ​​​​же удерживающую силу, как и с 4 магнитами 6x2 мм. Однако они также больше взаимодействуют с содержимым ваших контейнеров, если содержимое магнитное или ферромагнитное.
Аксессуа��ы
Контейнеры с магнитами отлично сочетаются с моей версией модульных опор, которые можно оснастить ферромагнитными винтами. Это дешевле, чем устанавливать магниты на опорную пластину, и вам не нужно соблюдать правильную полярность магнитов. Вы можете найти опорные плиты здесь: https://www.printables.com/model/360046-gridfinity-modular-baseplates.
Контейнеры также отлично сочетаются с моим лотком Gridfinity. При его использовании между контейнерами образуется разделительный слой, который предотвращает взаимодействие более сильных магнитов 3x6 мм с магнитным содержимым лотка ниже. Вы можете найти поднос здесь: https://www.printables.com/model/361287-gridfinity-tray-for-ikea-samla.
Параметрический исходный файл

Новое: вы можете выбирать между двумя параметрическими исходными файлами. Один с магнитными отверстиями и один без магнитны�� отверстий.

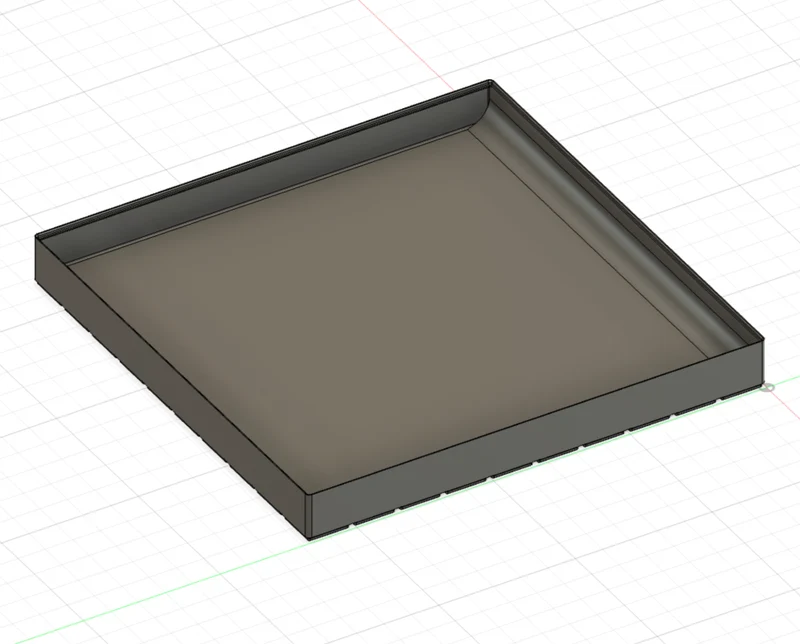

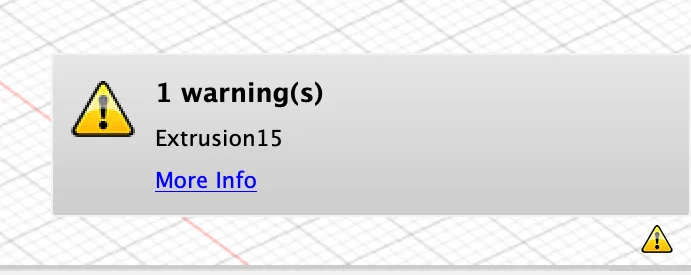

Исходный параметрический файл fusion360, созданный Заком, не подошел мне для больших интервалов. У меня возникли ошибки, и итоговая корзина состояла из нескольких объектов. После нескольких часов поиска причины я обнаружил, что это ошибка/отсутствующая функция в fusion360. Fusion360 может объединять только столько объектов, сколько существовало при первоначальном создании. Исходный файл, похоже, создан с интервалом 1x3. Это означает, что проблемы существуют для всех больших контейнеров. Поэтому я воссоздал файл fusion360 с размером ячейки 10x10. Это значит, что вы сможете без ошибок создавать бины от 1x1 до 10x10. Я решил использовать те же параметры, что и в исходном файле, чтобы пользователям существующего файла от Зака ​​было проще его использовать.

Параметры меняются без проблем

Следующие параметры можно изменить в пределах заданных диапазонов значений, не вызывая проблем с предоставленным файлом fusion360.

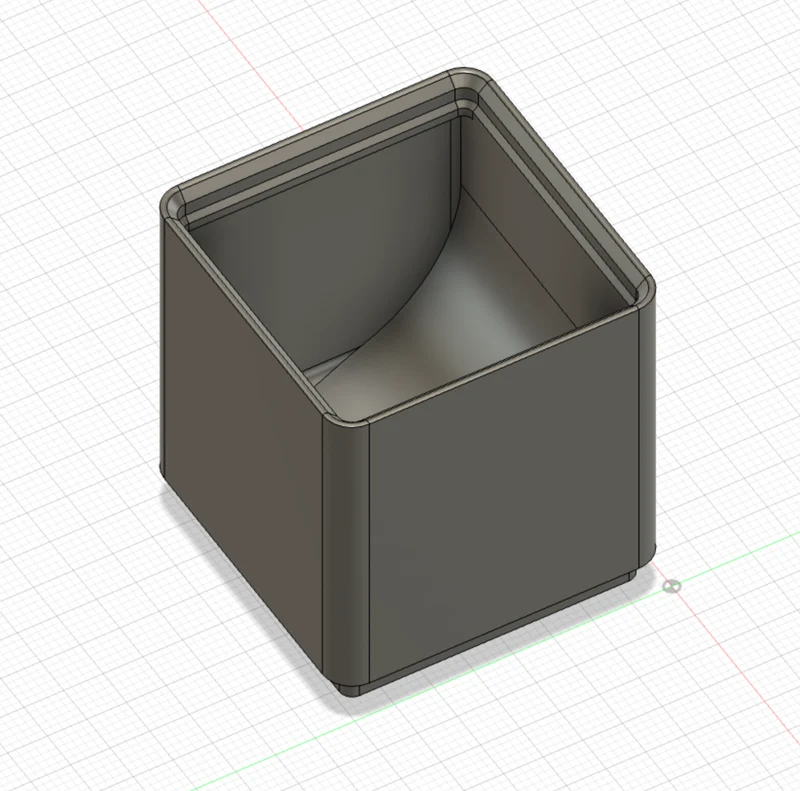

Обратите внимание, что в качестве параметров можно добавлять не только числа, но и дроби. Это полезно для параметра slotsHigh. В исходном файле fusion360 slotHigh «1» создает бункер высотой 6U. Поэтому, если вы хотите легко получить бин с определенной высотой сетки xU, вы можете просто указать x/6 в качестве параметра.

Изменение других параметров, отличных от приведенных в таблице ниже, может сработать, но я это не проверял.

Fusion360 может потребоваться некоторое время, если вы решите использовать огромные контейнеры.

Параметр Значение Описание
slotsWide 1-10 ширина контейнера
slotsDeep 1-10 глубина контейнера
slotsHigh Высота контейнера 2/6-10/6.
МагнитТолщина 2,4-3,4

2,4 для магнитов 6x2 мм

3,4 для магнитов 6x3 мм

Удалить отверстия для магнита

Если вам не нужны отверстия для магнитов на дне контейнера, есть простой способ их удалить:

Установите параметры ScrewTightDiameter и MagneticDiameter равными 0,01.
