Крышка прицепного устройства Tesla Model Y (магниты или в...

Обновление от 18.06.2024:

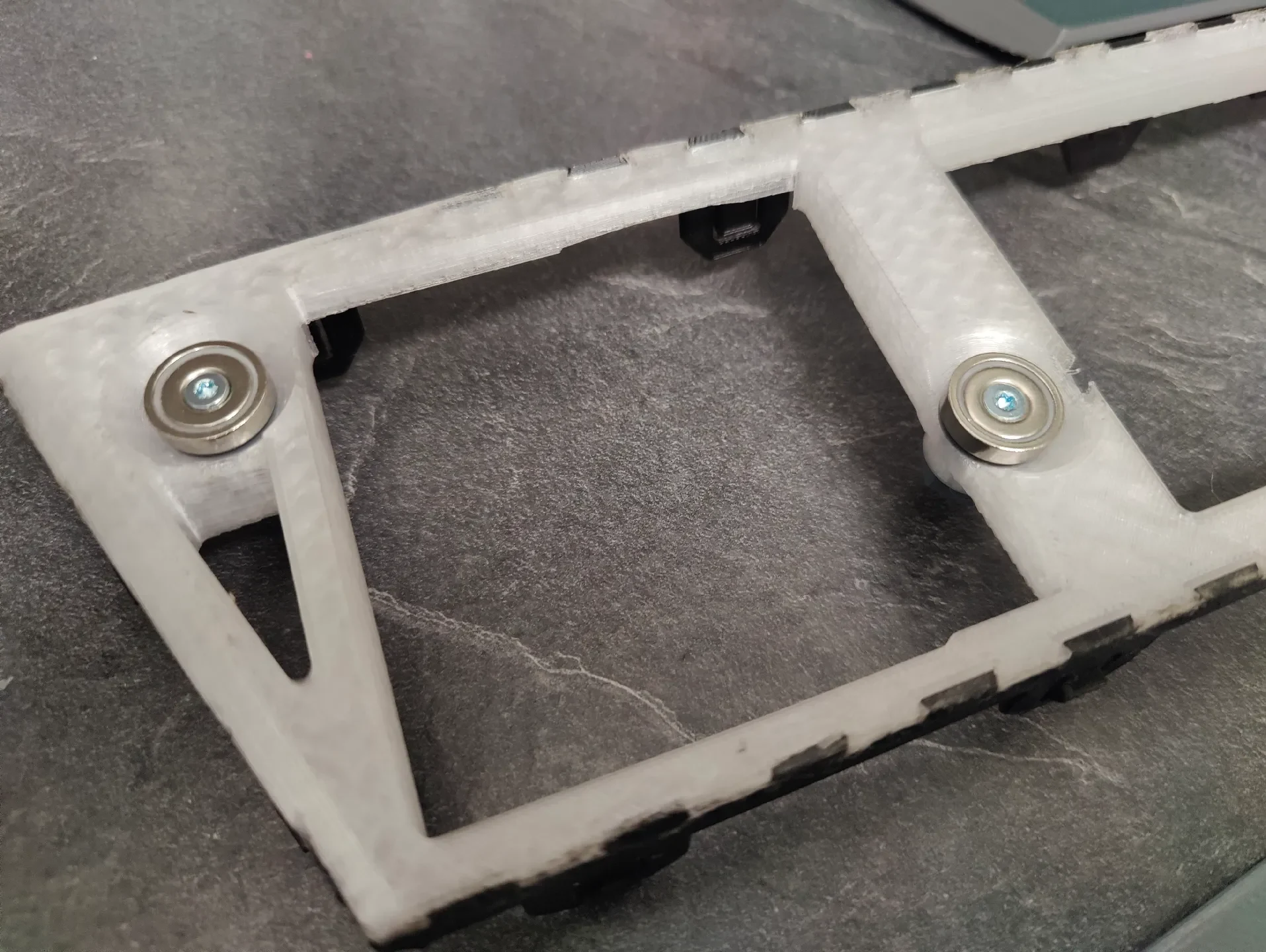

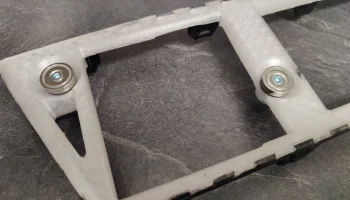

Нашёл время и мотивацию доделать это и магниты заработали :). Магниты, которые я использую (финский магазин): https://www.motonet.fi/tuote/pisla-ruuvattava-magneettinappi-16-mm-4-kpl?product=70-15239. Таким образом, диаметр 16 мм, высота 5 мм крепится к раме с помощью винта ~ 3 мм.

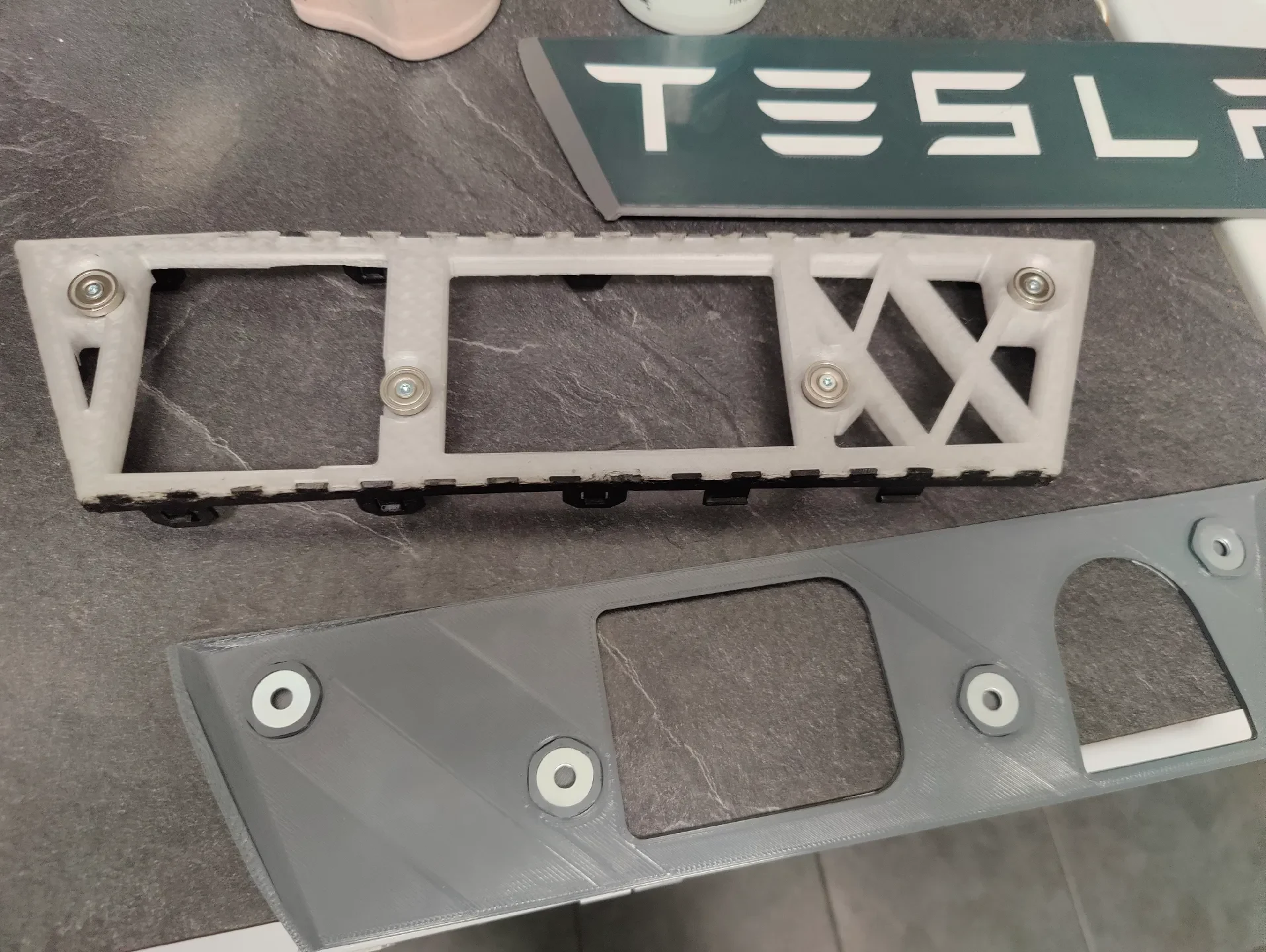

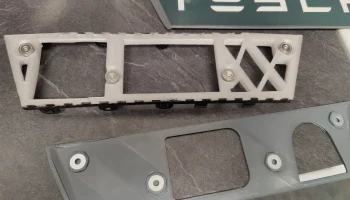

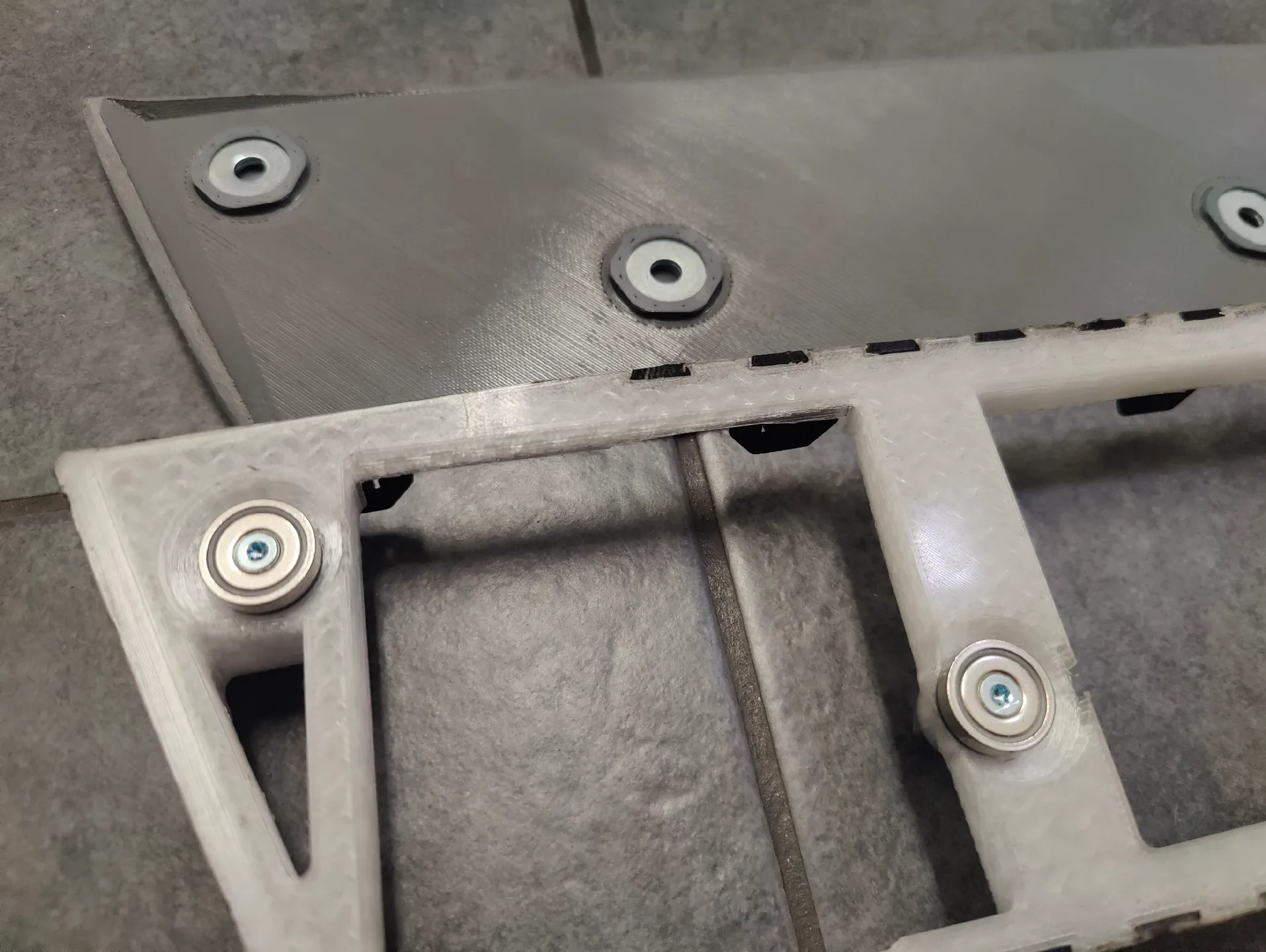

На крышке имеются отверстия под шайбы диаметром 20 мм, подходящие под магниты. Напечатанные навинчивающиеся колпачки фиксируют шайбы в крышке. Место для шайб составляет ~ 3,8 мм в высоту, поэтому либо добавьте достаточно шайб, либо что-нибудь еще, чтобы заполнить его. В комплект входит инструмент для крепления магнитной крышки.

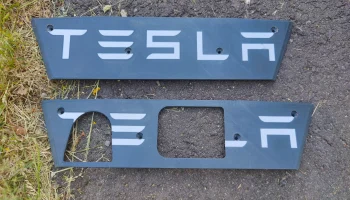

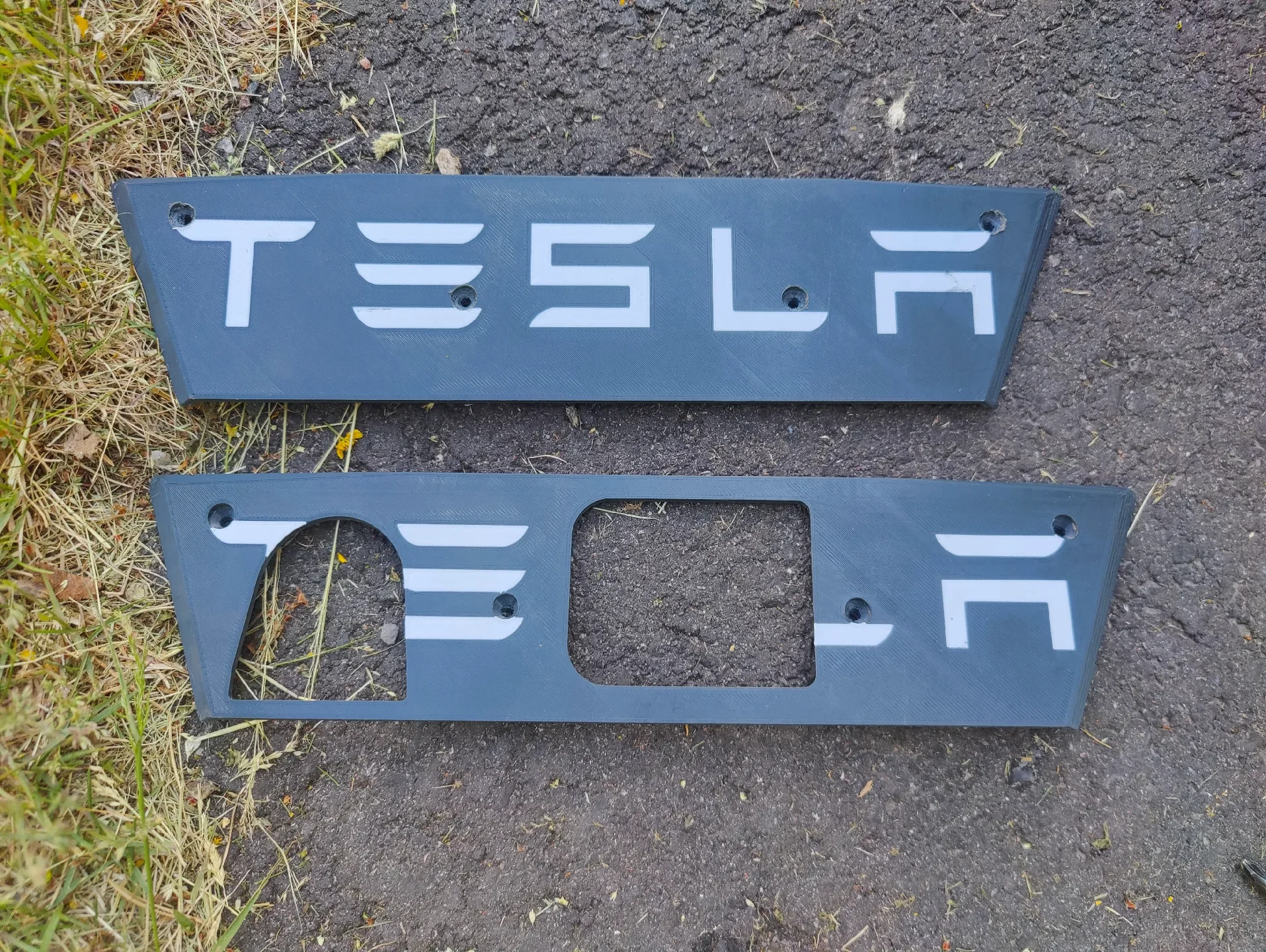

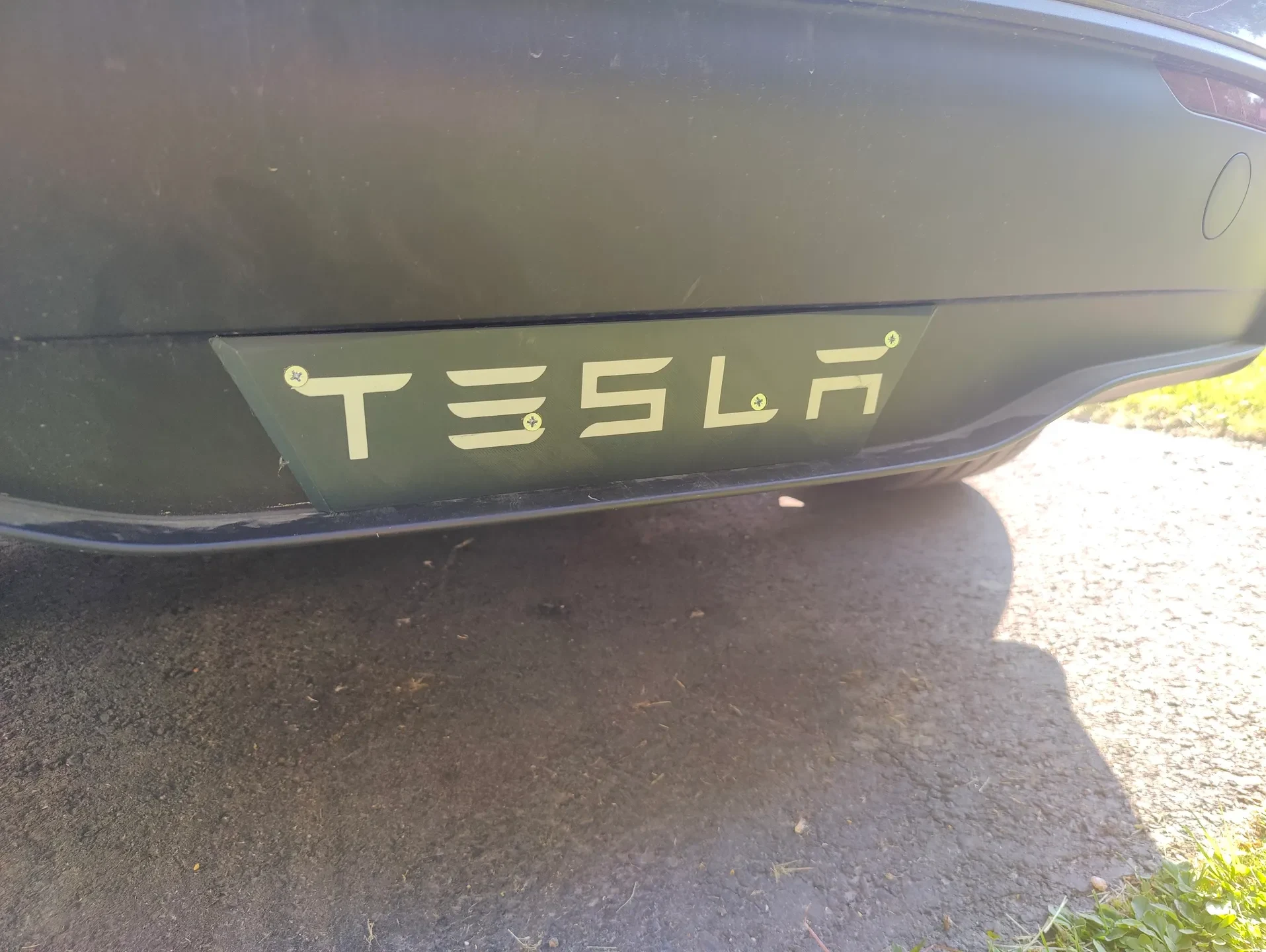

Все модели, включая шурупы, обновлены и оптимизированы. Доступны обложки с надписью Tesla и без нее.

Рамку еще предстоит распечатать из нескольких частей (рама + заж��мы) и собрать. Для сварки деталей я использую паяльник, он не самый красивый, но держится очень хорошо.

-----------

Итак, я купил Tesla Model Y в прошлом году, и мне сразу не понравилась оригинальная крышка. Начал моделировать альтернативное решение и продвинулся довольно далеко, сейчас используется текущая версия.

Первоначальной целью было сделать чехол, который мо��но было бы прикрепить с помощью магнитов. Таким образом, крышку можно будет очень легко и быстро заменить на крышку с отверстиями для электрического кабеля и прицепного устройства, а также на крышку без отверстий.

Чтобы выполнить требование по магнитам, я разделил новую крышку на две основные части:

рамка, которая крепится как оригинальная обложка
фактическая крышка, которая крепится к раме с помощью 4 магнитов

В конце концов магниты, которые я использовал, оказались недостаточно сильными, и, поскольку машина нужна была мне для летних каникул, я исправил ее с помощью 4 шурупов. И с тех пор это исправление используется, главным образом потому, что оно работает достаточно хорошо… :).

Но я действительно собираюсь улучшить это в какой-то момент, просто до этого мне нужно сделать еще 99 дел...

Примечание. Чтобы облегчить печать, обложка сейчас плоская, поэтому внешний вид немного меняется. Лично я этого не замечаю, поэтому для меня это не проблема.

Текущие проблемы:

шурупы вместо магнитов. Работает, но замена чехла занимает немного времени.

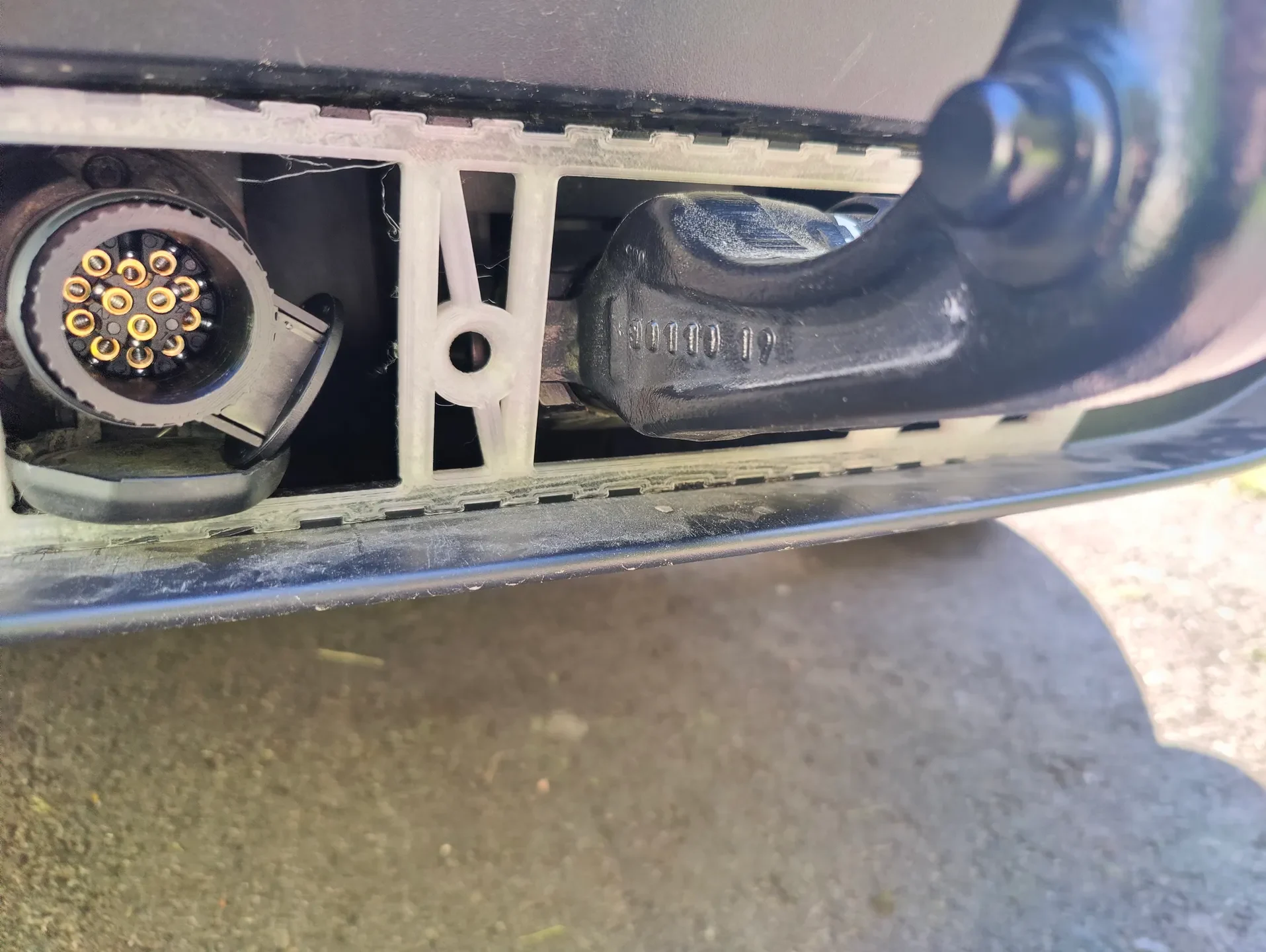

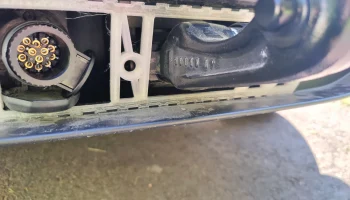

некоторые проблемы с зазором в раме. Блокирует пластиковую деталь, которая должна вставляться в отверстие прицепного устр��йства, когда фаркоп не установлен.

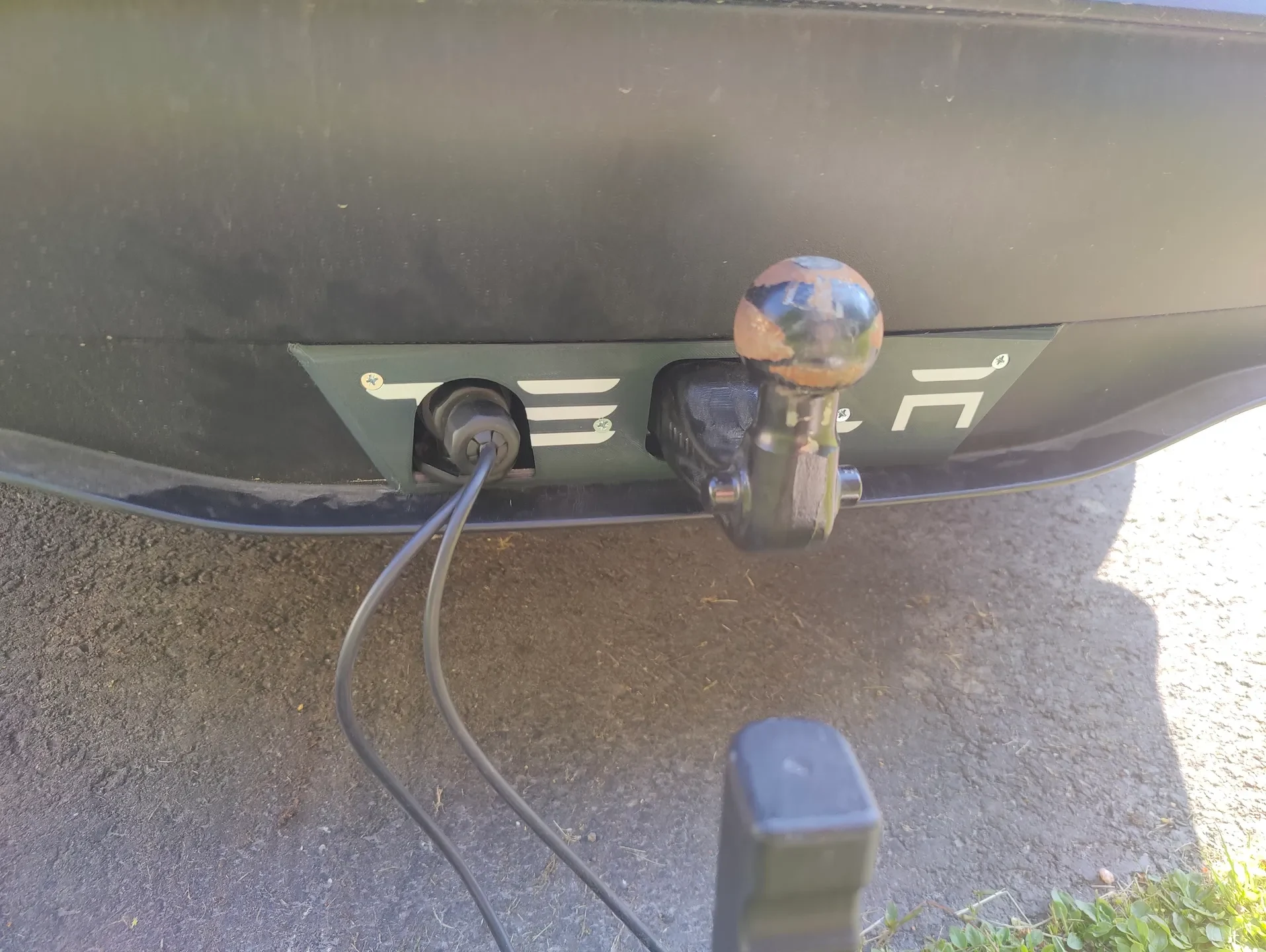

Размер электрического отверстия: кабель невозможно установить, когда крышка закрыта, поэтому его необходимо отсоединить и снова подсоединить после подключения кабеля. Возможно, это не проблема, если я заставлю работать магниты...
рамка в настоящее время печатается из нескольких частей, рамка и боковые зажимы отдельно. Не идеально

Источник OpenSCAD: https://github.com/spegelius/3DModels/tree/master/Tesla_Model_Y_Trailer_Hitch_Cover
