МАГ кликер

Введение

Это волшебное устройство передает ваши чувства стресса и раздражения другим людям в комнате*, успокаивая нервы и помогая сосредоточиться.

*Предупреждение! Другие люди могут вернуть вам раздражение и стресс, если это устройство будет использоваться чрезмерно.

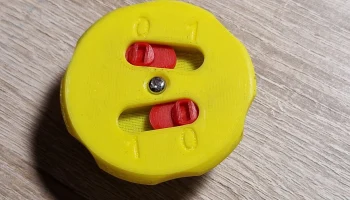

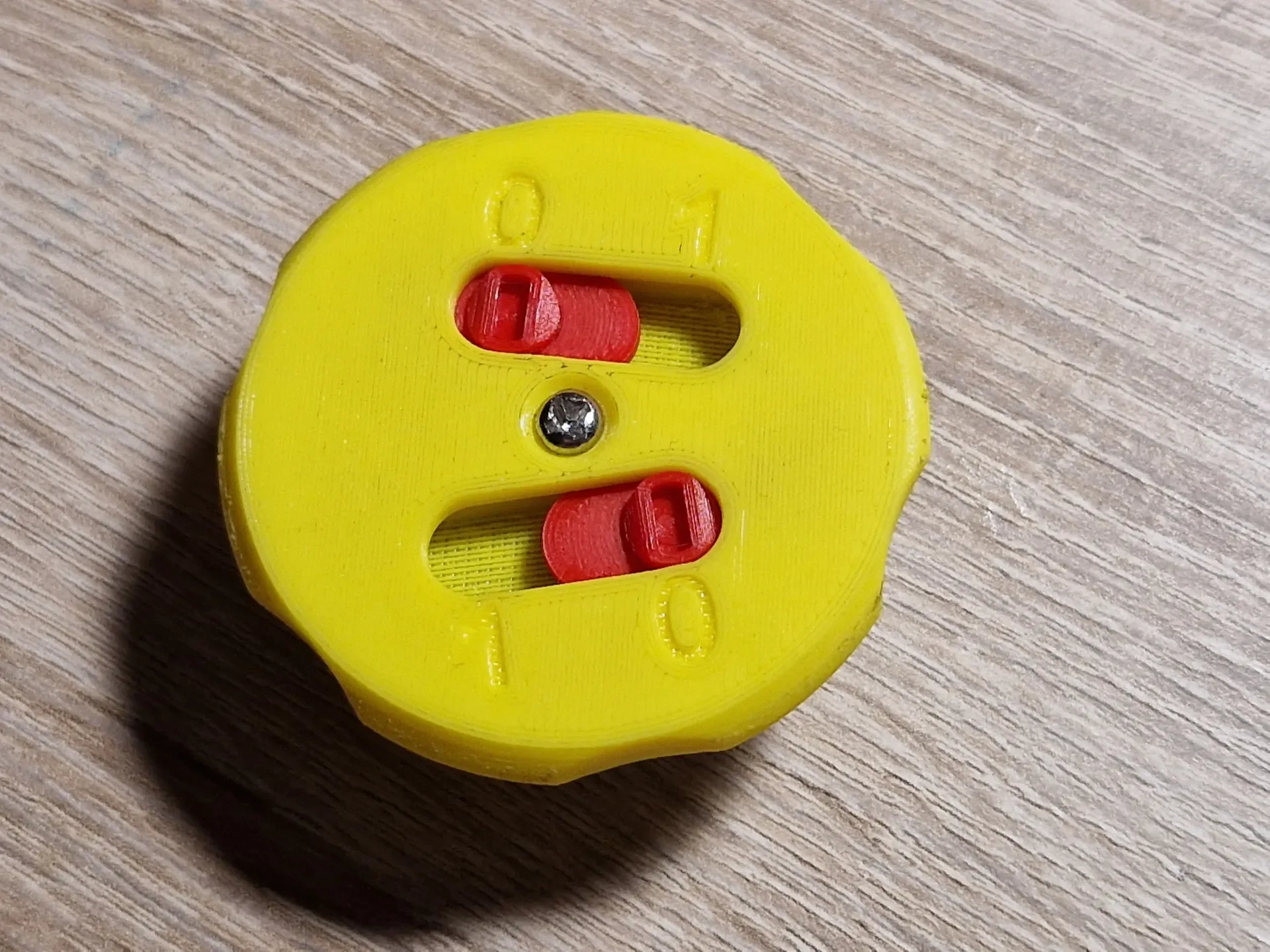

Для точной настройки эффекта на пользователя и окружающих это устройство оснащено настраиваемыми настройками.

00 — Нет щелчка, свободное вращение (если будет использоваться керамический подшипник, вращение будет таким же свободным, как и сам подшипник, при использовании обычных металлических подшипников магнитные поля внутри устройства будут постепенно останавливать вращение.

01* — 2 громких щелчка на 1 фиксацию, «демпфирование» фиксаций.

10* — 1 мягкий щелчок на каждый фиксатор, «пружинящие» более мягкие фиксаторы (в зависимости от печати настройка может не сохраняться в течение длительного времени)

11 — 2 громких щелчка на 1 фиксацию, сильные фиксации

*Настройки 01 и 10 могут меняться местами в зависимости от того, как вы собираете детали.

Демонстрационное видео 4 доступных режимов

Руководство по сборке
спецификация
№ Имя Кол-во Распечатать/Купить Примечания
1 Кнопка 1 Печать Нанесите краску на опору несущей поверхности. Пауза для вставки магнитов.
2 База 1 Печать
3 Внутреннее основание 1 Печать Краска на опоре для пазов и наружных вырезов
4 Держатель подшипника 1 Печать
5 Переключатель 2 Печать Пауза для вставки магнитов
6 Подшипник 1 Купить подшипник «роликовый» 608 8x22x7
7 Винт M3x16 1 Купите DIN 7991 или аналогичную потайную головку.
8 Шестигранная гайка M3 1 Купите DIN 934 или аналогичный.
9 Магнит D5 H2 14 Купить Магниты диаметром 5 мм и высотой 2 мм.
Печать

Я рекомендую использовать файлы 3mf, которые начинаются со слова «Настройки...». поскольку они уже включают правильную ориентацию и паузы на правильной высоте.

Для кнопки необходимы магниты, вставленные в середину отпечатка, вставляйте все магниты в одной ориентации (не имеет значения, находится ли полюс S или N вверх). Я просто держу стопку магнитов и вставляю магниты один за другим с одного и того же конца стопки, чтобы отслеживать ориентацию.

Для переключателей нужны магниты, вставленные в середину отпечатка, но эти магниты должны быть в перевернутой ориентации (по крайней мере, для эффекта, который я показал). Я использую тот же метод, когда все магниты находятся в стопке, но я переворачиваю стопку между вставками, так что, если один магнит имеет полюс N вверх, другой магнит будет иметь полюс S вверх.

Для оснований не требуется ничего особенного, кроме покраски опор для внутреннего основания.

Сборка
Настройте все, что вам понадобится (все магниты должны находиться внутри ваших печатных деталей).

Убедитесь, что переключатели притягиваются друг к другу, как показано на изображении, и запомните конец с магнитом для следующего шага.

Разместите переключатели во внутреннем основании так, чтобы магниты были ближе всего к внешнему краю.

Но основание в нижней части внутреннего основания, как показано на изображении.

Сохранение вещей вместе добавляет подшипника

Добавьте фиксатор подшипника и гайку.

Скрутите все вместе винтом снизу.

Вставьте кнопку в подшипник, и все готово. Приятного щелчка!

(Даже если посадка немного свободна, магниты будут удерживать кнопку включенной)
