Чехол для наушников

РЕДАКТИРОВАТЬ (11.04.2022): Добавлена ​​версия с увеличенными отверстиями для затычек (размеры см. в приложении).

РЕДАКТИРОВАТЬ (17.12.2022): Добавлена ​​версия для цилиндрических беруш диаметром 13,5 и длиной 19,5 мм.
Беруши 3M — https://www.amazon.com/310-1060-Uncorded-Disposable-Drilling-Machining/dp/B0B37K7NPW

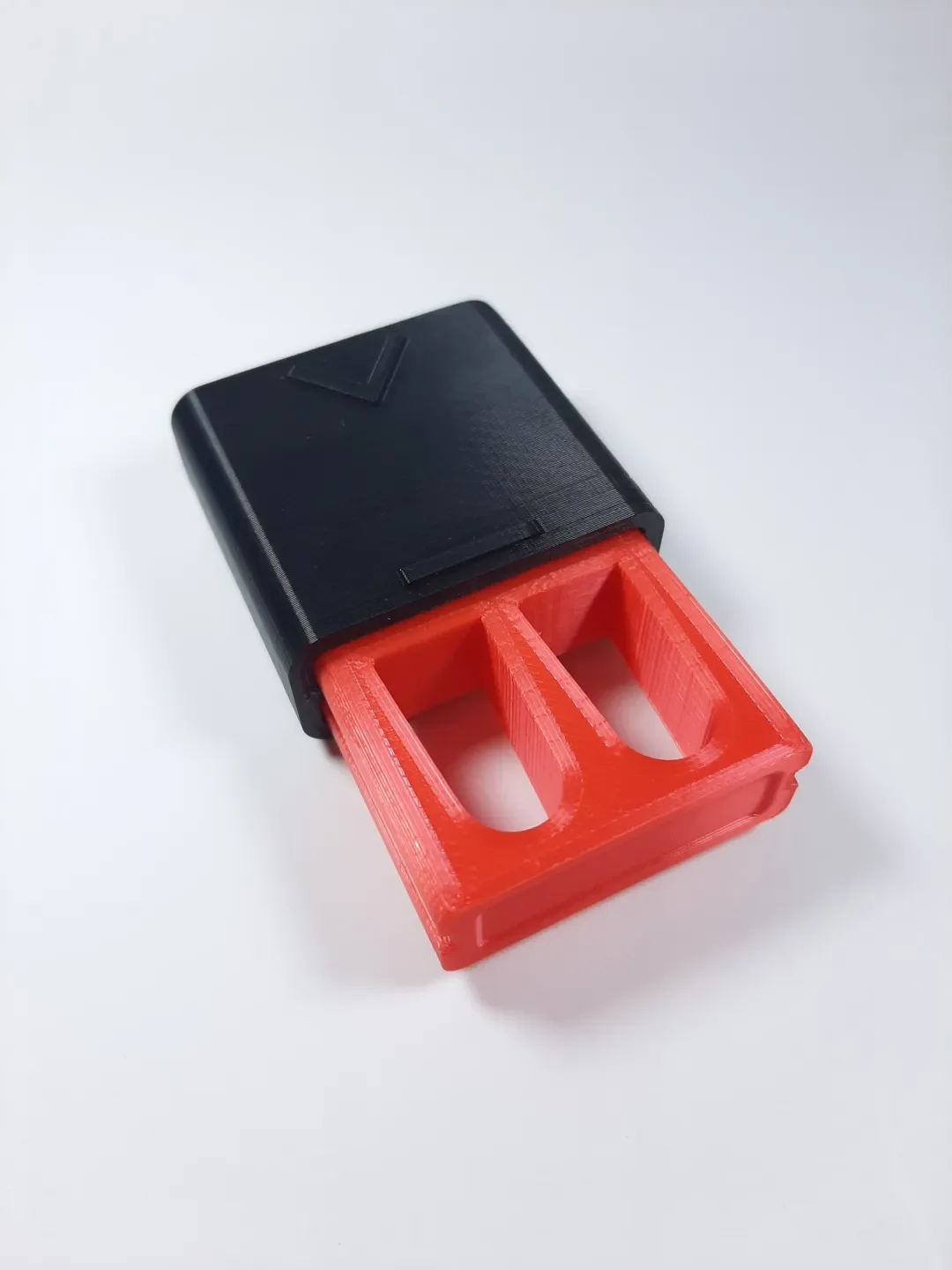

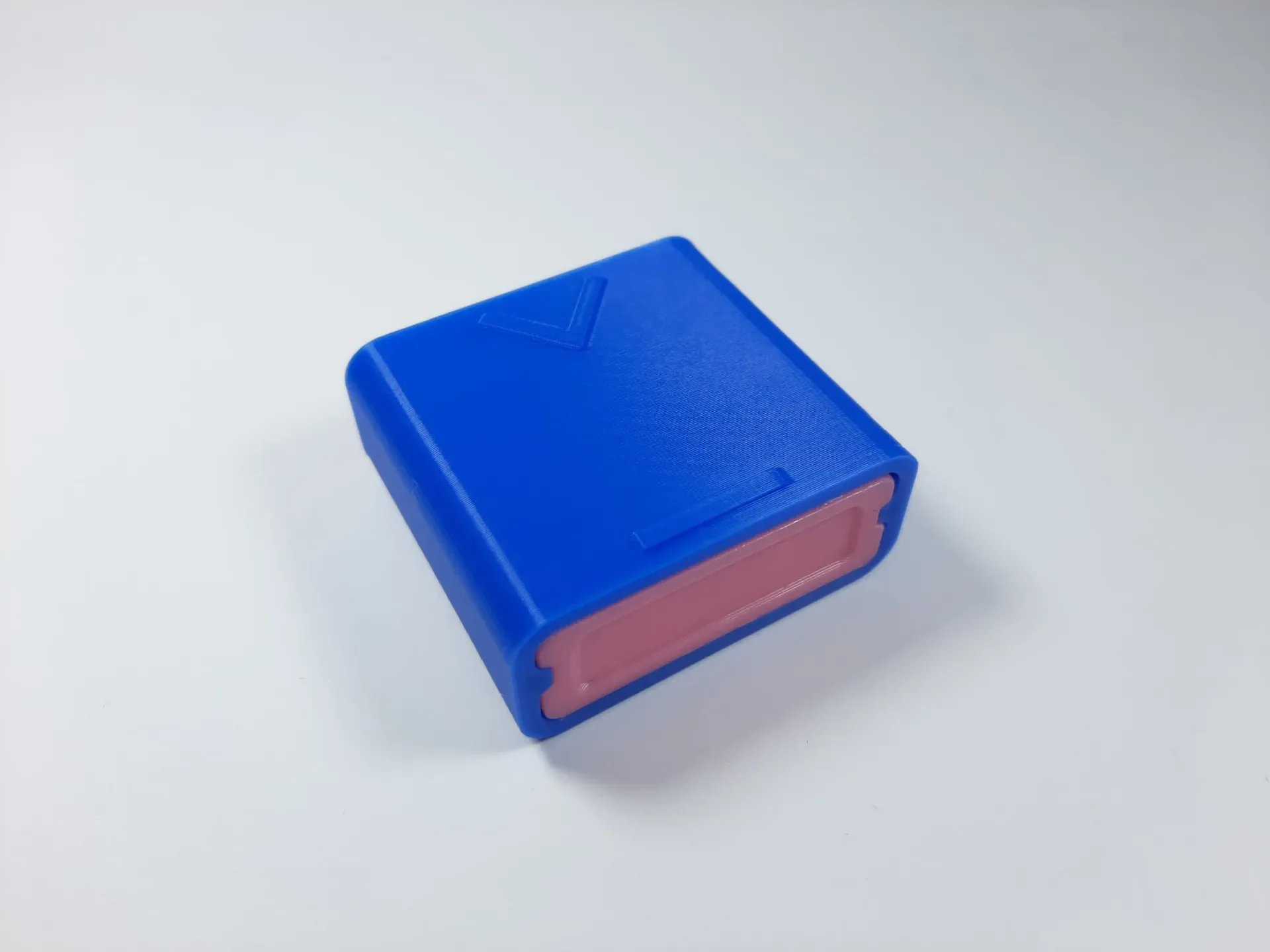

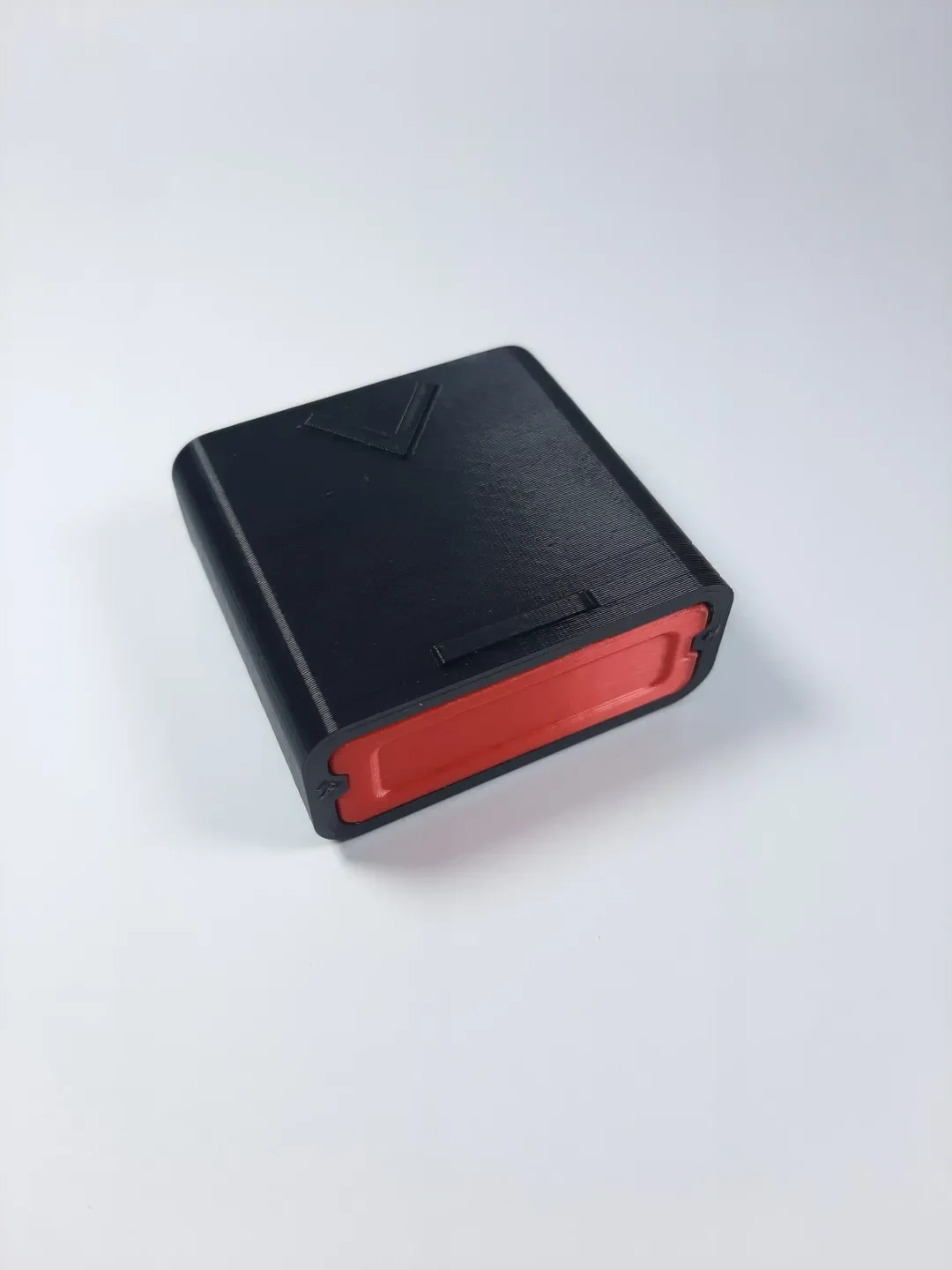

Как следует из названия, это модель футляра для наушников, состоящего из двух частей, который удерживается тремя неодимовыми магнитами. Магниты, которые я использовал в своем случае, Ø 5 х 1 мм.

На следующем GIF-изображении мы можем увидеть выравнивание и то, как магниты удерживают коробку открытой или закрытой:

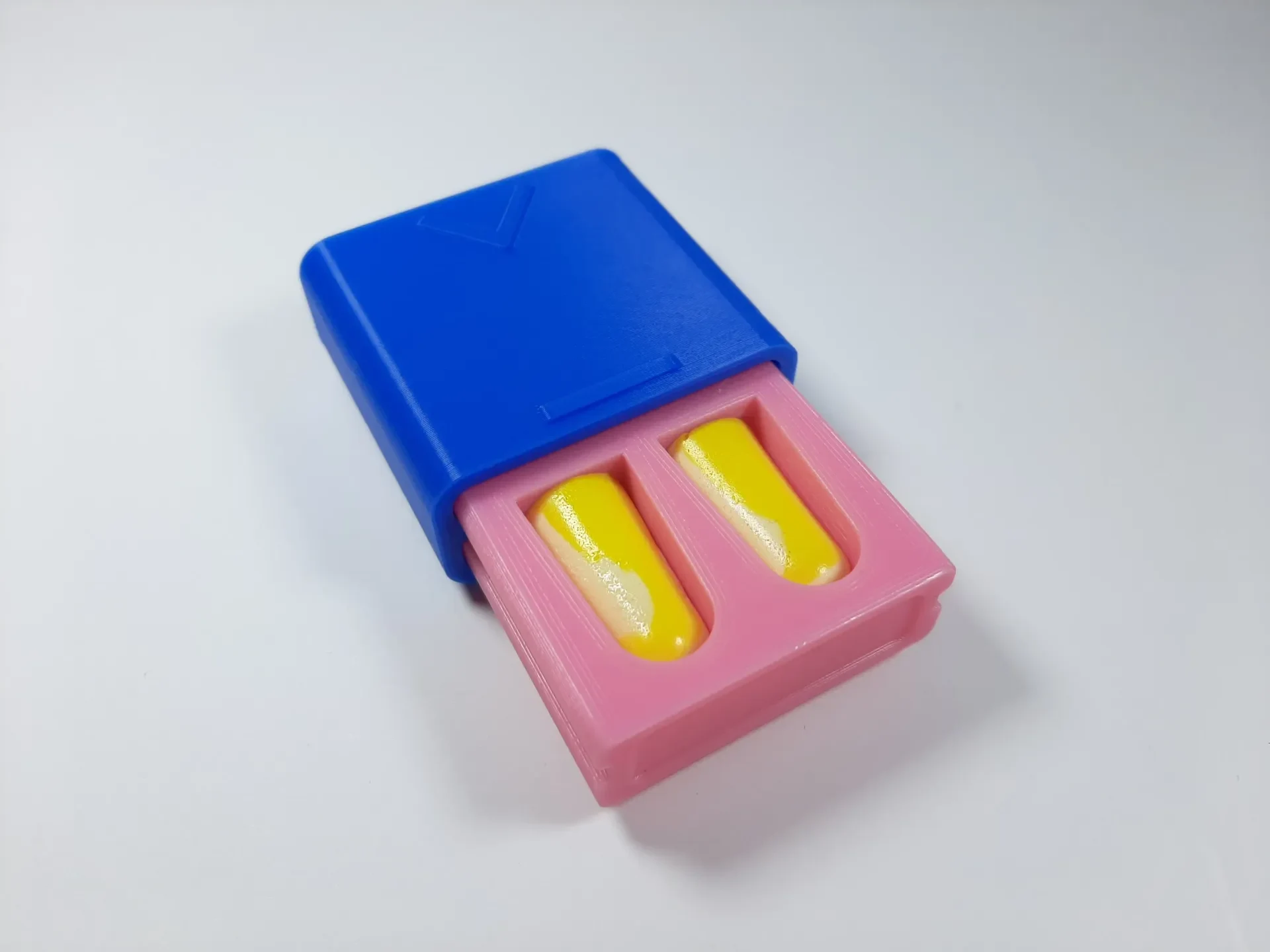

Модель вилки, используемая в этом корпусе, имеет примерно следующие общие размеры:

Конечно, поскольку сами заглушки достаточно гибкие, теоретически в корпус можно было бы поставить и более крупные, ничего не модифицируя.

На случай, если вы не хотите использовать магниты, помимо той версии, которую я использовал, я также прикрепил модели .STL сердечника и крышки без отверстий для магнитов.

Поскольку вы, возможно, захотите изменить модель, помимо .STL я также включил файлы SOLIDWORKS 2020.

Настройки печати

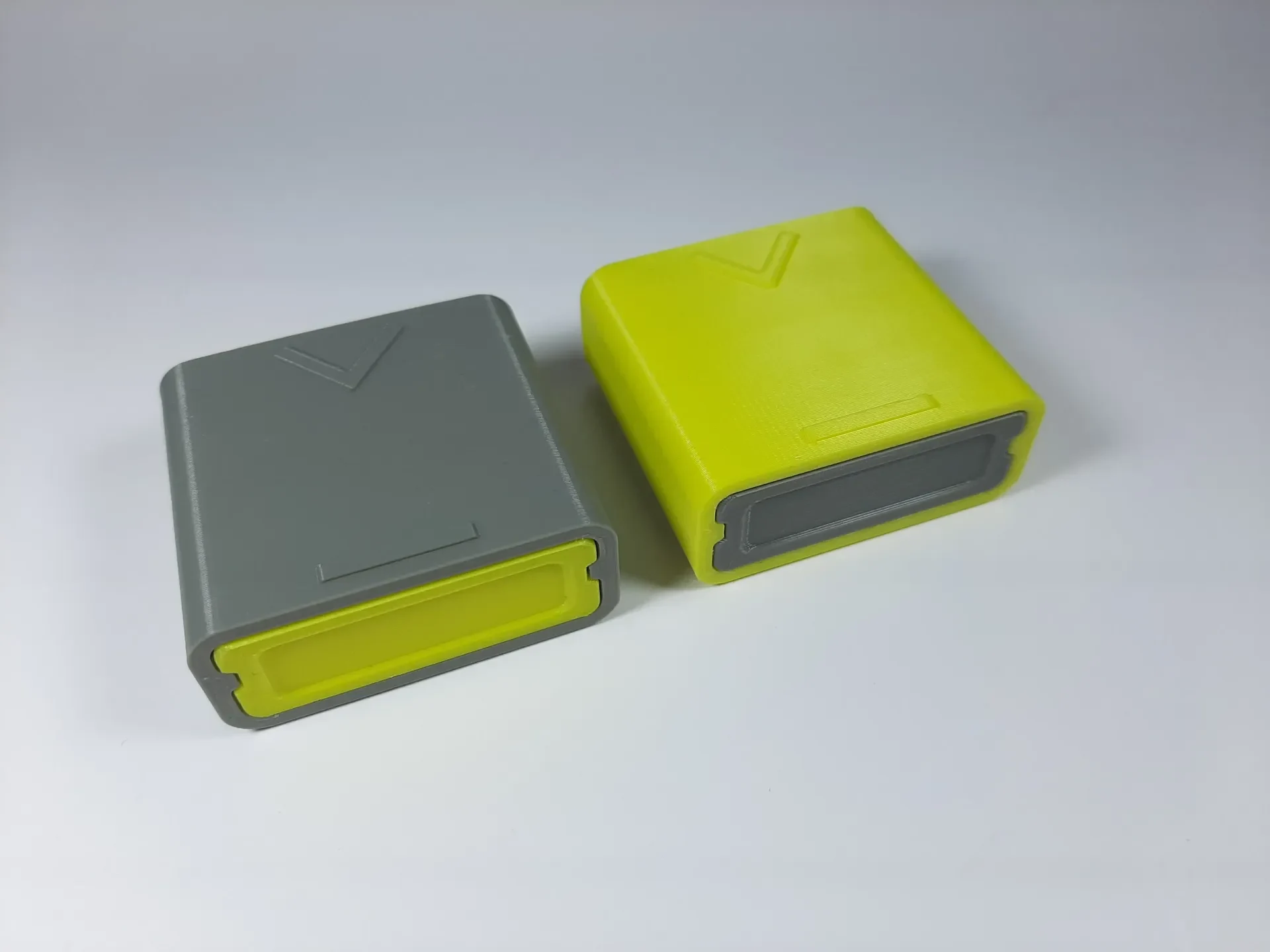

Напечатано из PETG и PLA, без подставок и опор, с разрешением 0,2 мм и 100 % заполнением обложки и 15 % сердцевины.

Печать этих двух моделей довольно проста, единственное предостережение, которое я хотел бы упомянуть, — это правильная ориентация моделей на станине, я использовал следующую:

Сборка

Процесс сборки достаточно прост и достаточно будет небольшого количества клея.

Сначала магниты приклеиваются к сердечнику и крышке, а во-вторых, две части соединяются.

Вам также следует проверить ор��ентацию магнитов относительно друг друга, прежде чем приклеивать их на место, чтобы убедиться, что корпус останется закрытым и что магниты не отталкивают друг друга.

На следующей гифке мы можем увидеть весь процесс сборки и то, как устанавливаются магниты:

Чтобы лучше проиллюстрировать заключительный этап сборки, вот еще один GIF-файл, показывающий выдвижную часть.

Эта часть немного сложна и требует правильной ориентации двух частей перед вст��вкой.

Очевидно, что вы захотите выполнить эту часть только после того, как магниты будут установлены, так как после вставки снятие двух частей может быть затруднено.

Приложение

Размеры версии с большими отверстиями:
