Шарнирное крепление Sonoff SNZB-03 Датчик движения Zigbee...

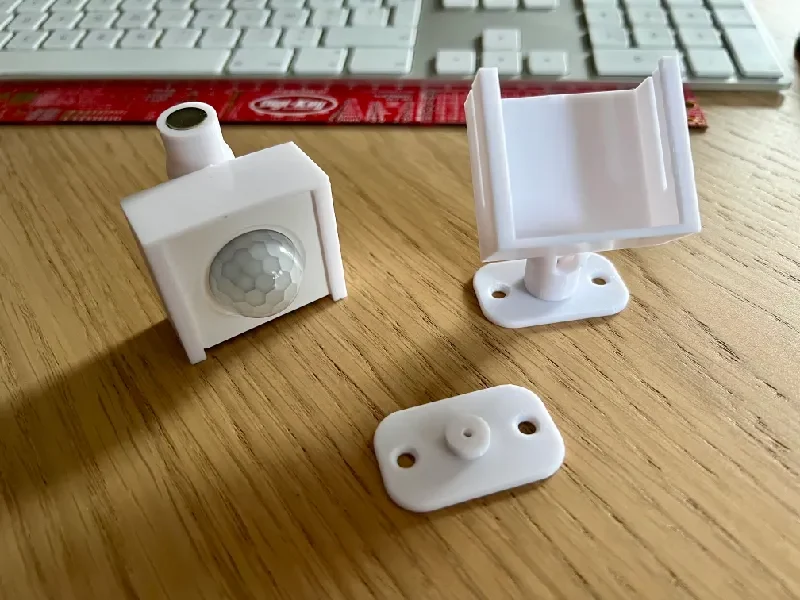

Крепление, напечатанное на 3D-принтере, идеально подходит для датчика движения Sonoff SNZB-03 Zigbee, обеспечивая плотное и надежное прилегание. Независимо от того, предпочитаете ли вы более постоянную установку с помощью винтов или гибкий и съемный вариант с магнитами, эта 3D-печатная конструкция представляет собой простое и адаптируемое решение для улучшения функциональности вашего датчика.

Этот дизайн совместим с другим моим дизайном для датчика движения Ikea Tradfri.

Файлы Fusion 360 и STEP включены, чтобы обеспечить культуру ремиксов :-).

Распечатать инструкции

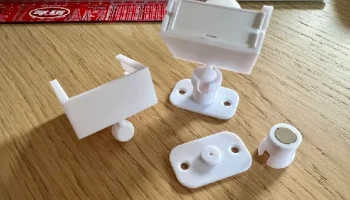

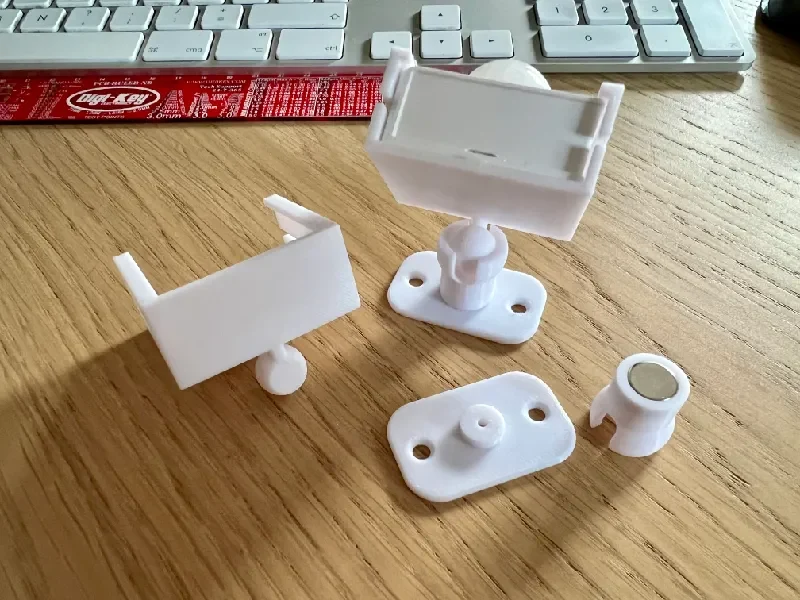

Напечатайте «Держатель» и «Шаровый шарнир для магнита и винтового крепления», а также «Пластину для винтового крепления», если вам нужен вариант винтового крепления.

Стандартные качественные слои толщиной 0,2 мм.
Нить PLA, PETG для наружного применения
Без полей
Требуется опора для внутреннего отверстия «Шарового шарнира для магнита и винтового крепления» и «Пластины для винтового крепления».

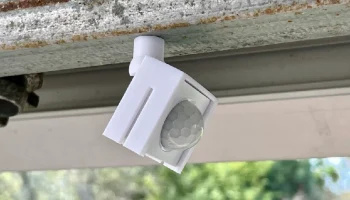

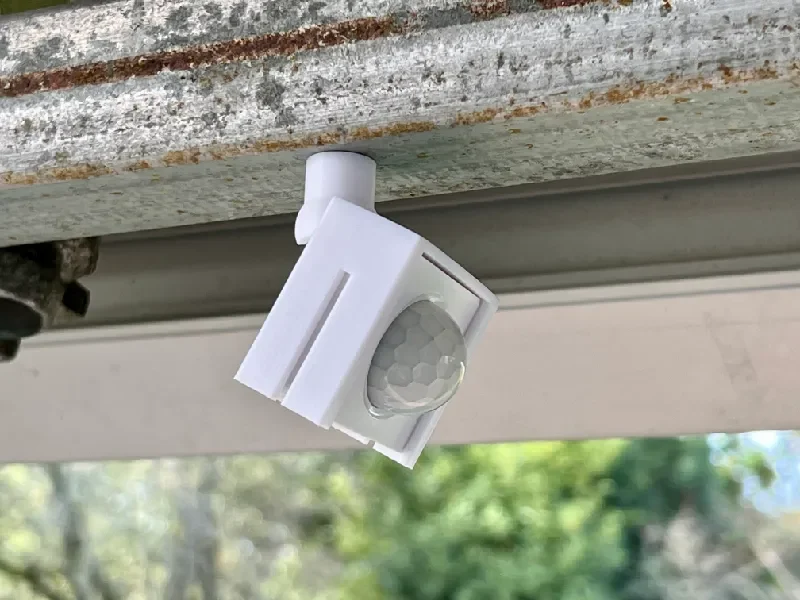

Установка

Для магнитной версии требуется магнит размером 10x3 мм, поскольку он идеально подходит.

Для крепления пластины и шарового шарнира в версии с винтовым креплением используйте винт M2x10 мм. Для фиксации крепления можно использовать любой винт М3.

Важно

Будьте осторожны при сборке шарового шарнира и избегайте приложения чрезмерных усилий, чтобы предотвратить возможную поломку.
