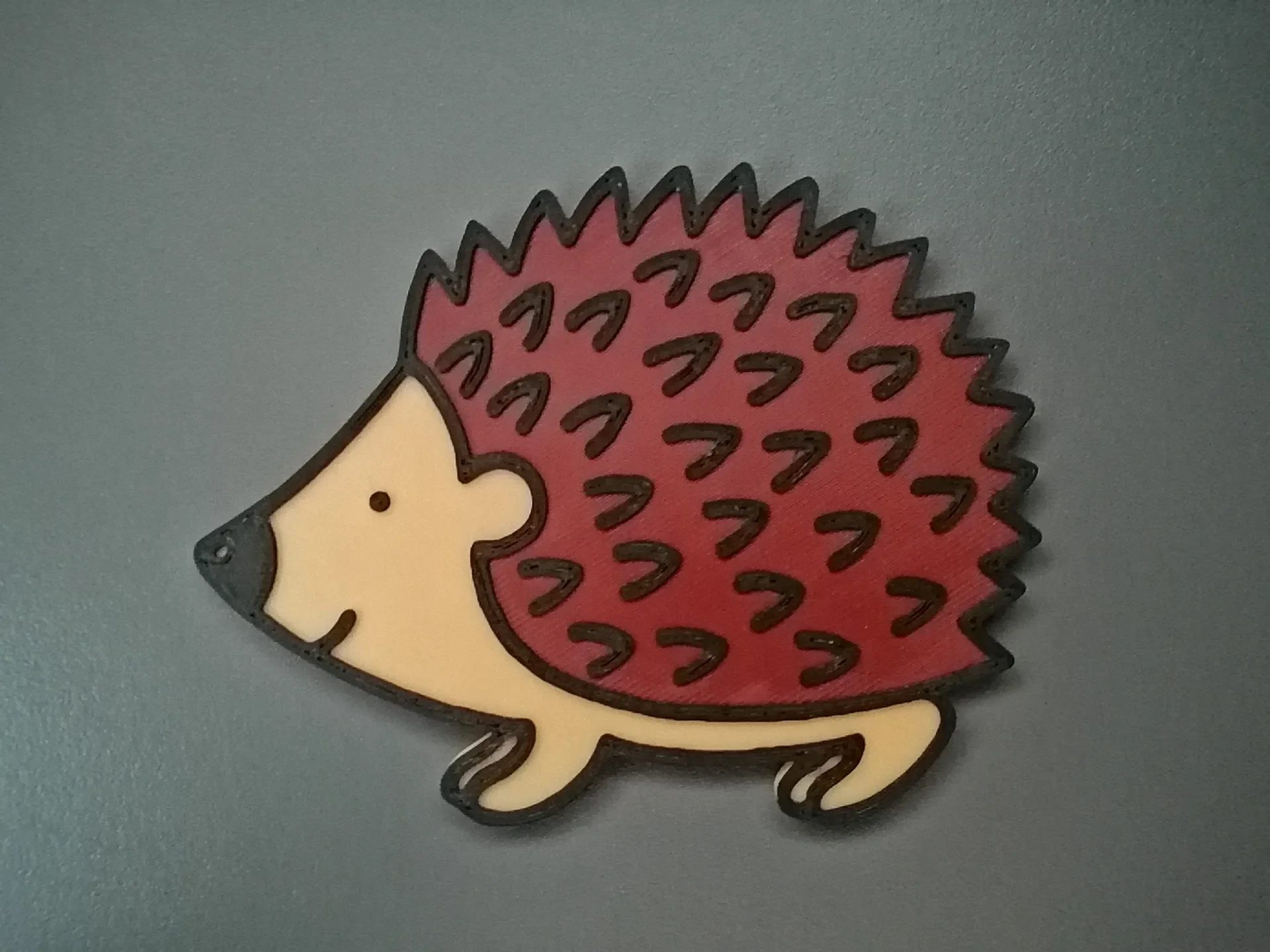

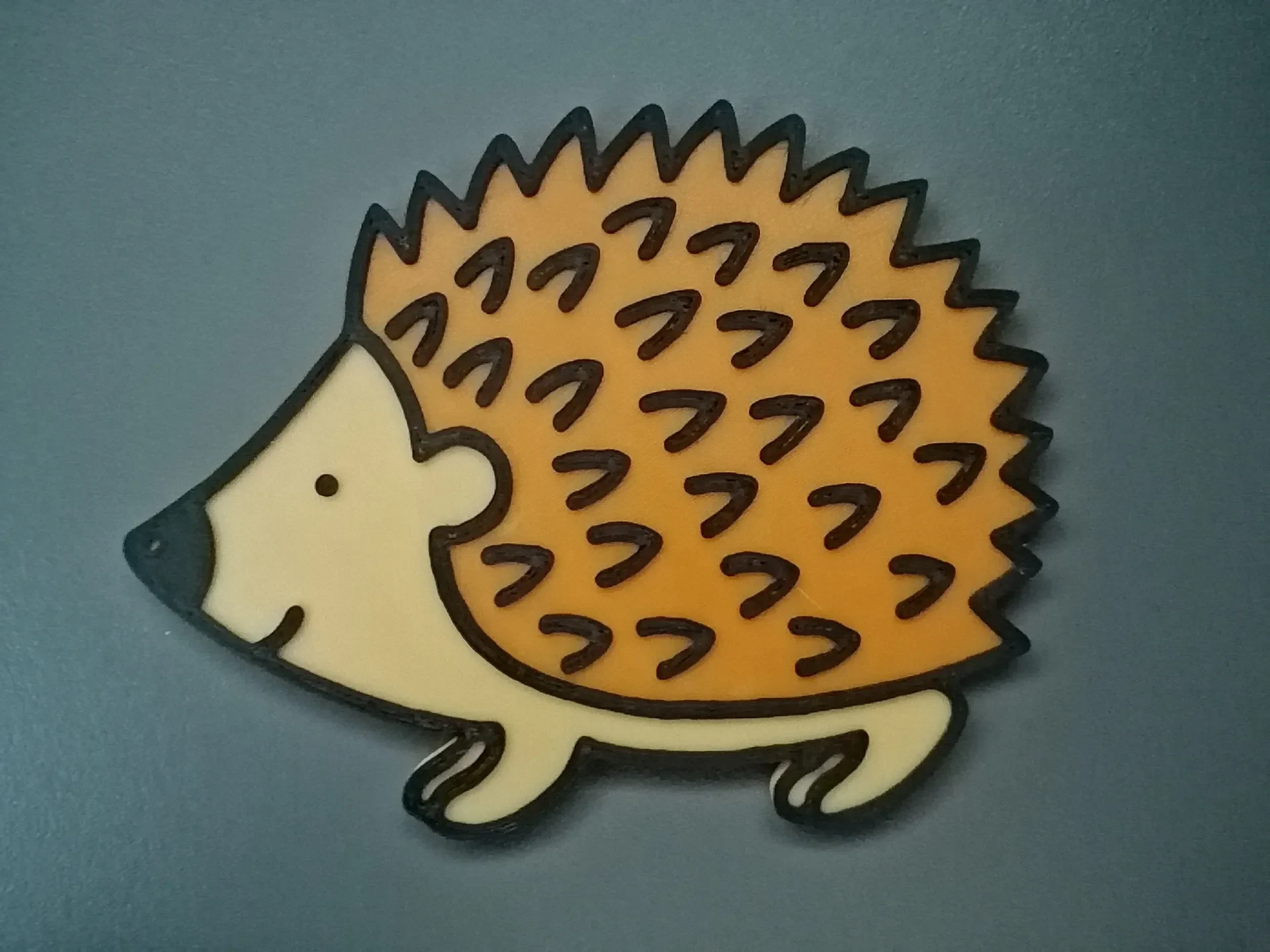

Просто ёжик, как магнит на холодильник.

Подруга попросила меня сделать еще один магнит на холодильник, на этот раз на основе картинки ёжика из бумаги. Опять же, она сфотографировала это где-то на окне, прогуливаясь по городу.

Как я действовал:

Я очистил изображение, преобразовал его в кривые, выдавил третье измерение на нужную высоту в Fusion360, затем экспортировал модель в STL. Отверстия для магнитов решаются с помощью слайсера (PrusaSlicer), путём добавления объекта с отрицательным объёмом. Таким образом мне не приходится редактировать модель как таковую (STL), только в файле (3MF) я подгоняю размер объектов с отрицательным объемом в слайсере под размер вставленных магнитов (плюс немного на допуск около 0,15 мм) и генерирую новый gcode для печати. Магниты приклеил снизу в подготовленное отверстие каплей клея.

STL-файл = только базовая модель без отверстий для магнитов (сама модель больше — для печати лучше настроить ее на 24,96%/24,96%/100%)
Файл 3MF = содержит модель из файла STL плюс отверстия для магнитов (я предустановлен для магнитов 5x5x2 мм, при этом магнит примерно на 0,8 мм выступает назад за пределы модели — они поднимаются лучше, но иногда могут поцарапать поверхность, если они не очень гладкие), изменение цвета (M600) вокруг слоя на 3,40 мм и следующего на 3,60 мм, небольшая область с замедлением печати и логотип переработки PLA снизу :-) Печать модели размер ок. 100 мм/85 мм/4 мм и требует около 14,6 г/4,9 м нити.

Несколько основных советов по печати:

высота слоя: 0,20 мм
сопло: 0,40 мм
периметры: 3
заполнение: ок. 15%, гироид
изменение цвета (М600): вокруг слоя на 3,40 мм и далее на 3,60 мм.
Если вы используете PrusaSlicer, подойдет профиль по умолчанию «КАЧЕСТВО 0,20 мм».
