frog

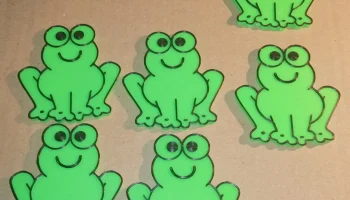

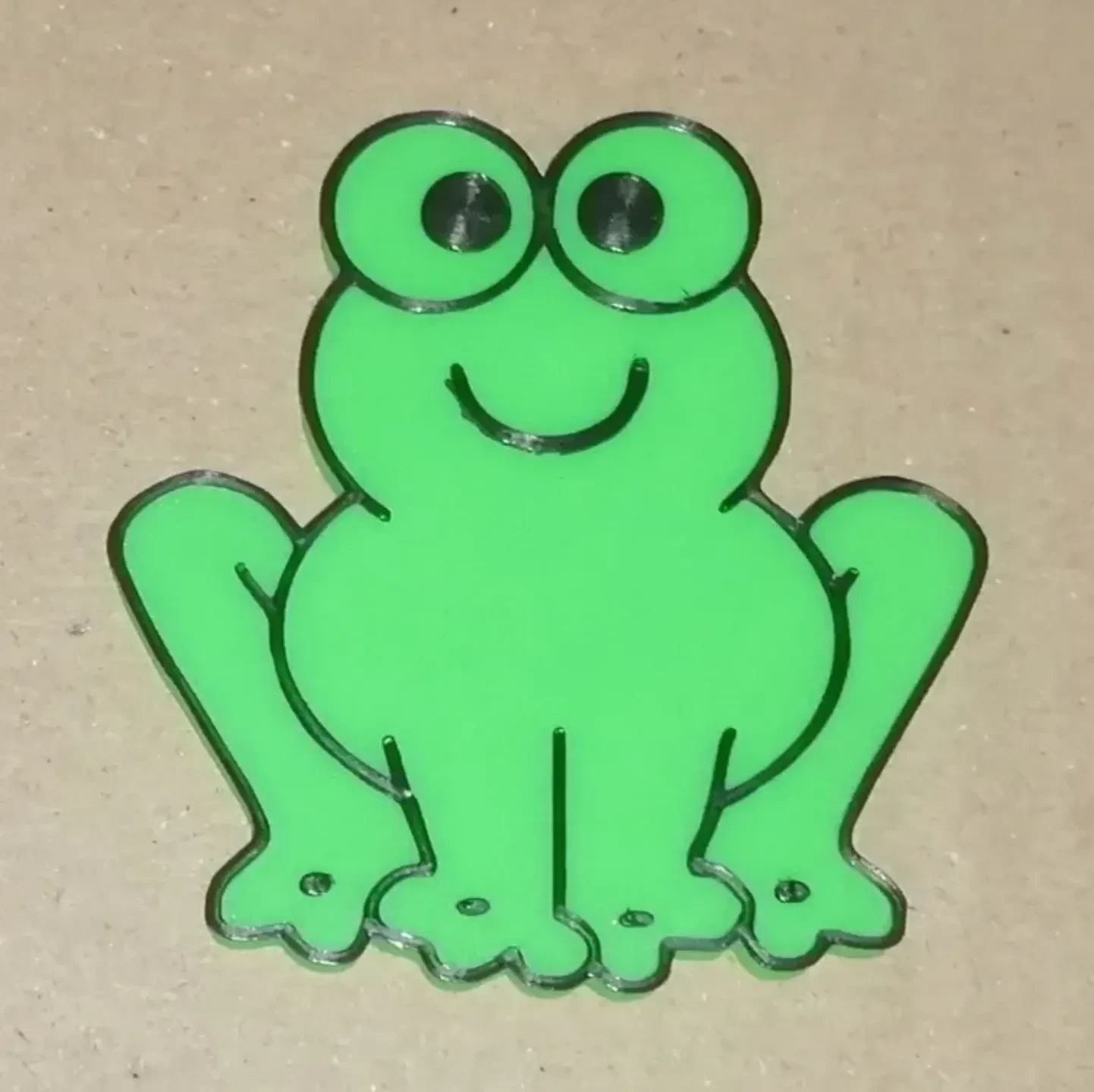

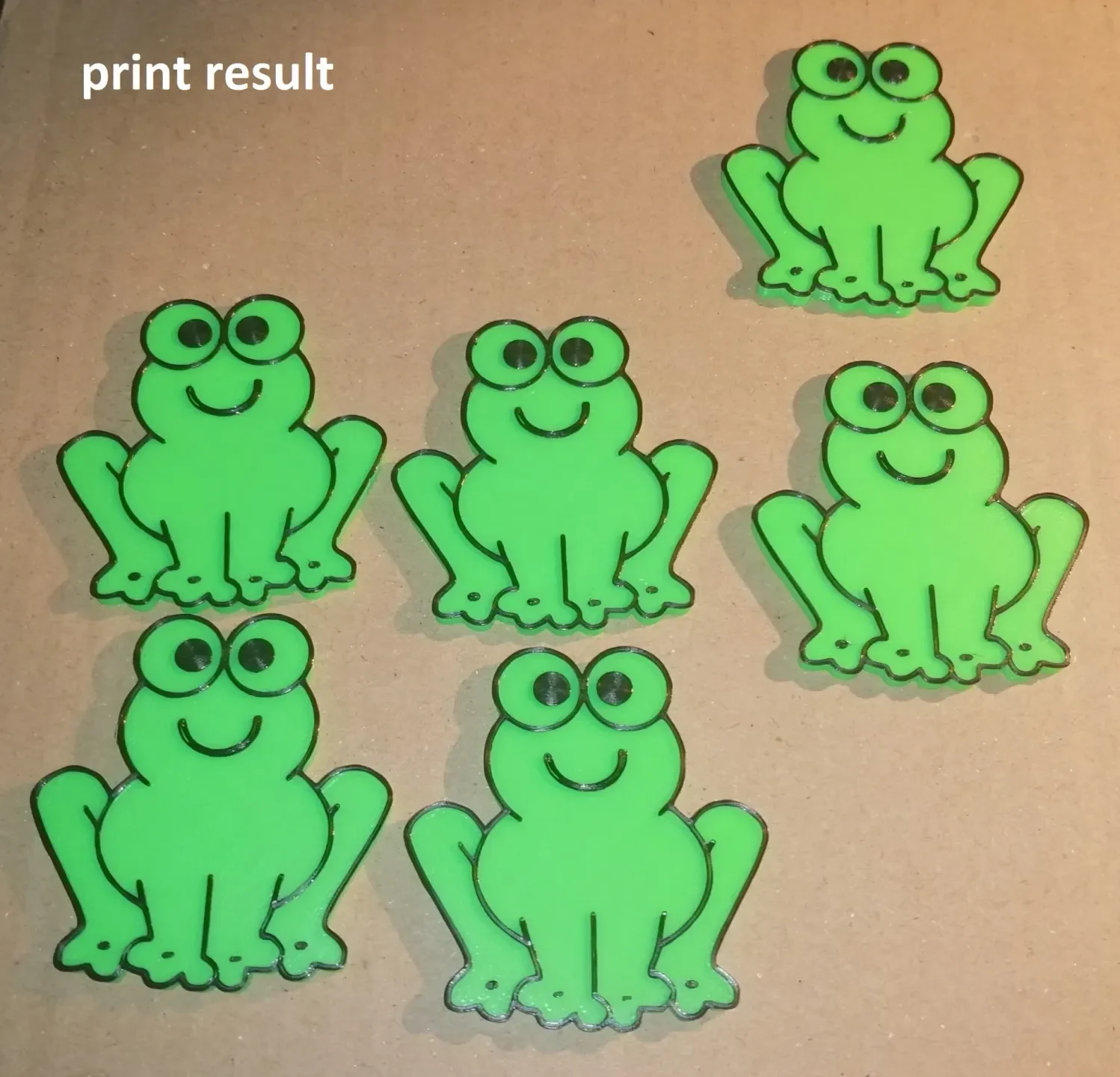

Просто лягушка, похожая на магнит на холодильник.

Подруга попросила меня сделать магнит на холодильник на основе фотографии бумажной лягушки, которую она сделала на окно мобильного телефона, когда гуляла по городу.

Как я действовал:

Я очистил изображение, преобразовал его в кривые, выдавил третье измерение на нужную высоту в Fusion360, затем экспортировал модель в STL. Отверстия для магнитов решаются с помощью ��лайсера (PrusaSlicer), путём добавления объекта с отрицательным объёмом. Таким образом мне не приходится редактировать модель как таковую (STL), только в файле (3MF) я подгоняю размер объектов с отрицательным объемом в слайсере под размер вставленных магнитов (плюс немного на допуск около 0,15 мм) и генерирую новый gcode для печати. Магниты приклеил снизу в подготовленное отверстие каплей клея.

Для печати я использовал более дешевую нить PLA. На одну модель уходит около 1,51 метра нити (нетто 1,47м, соответственно 1,39м зеленой + 0,08м черной).
Для корпуса = SUNLU Серебристый зеленый /15116331/ (неожиданно немного светится в темноте некоторое время после предыдущего освещения).
Для контуров и т. д. = Creality Ender Black /4899180513013/

STL-файл = только базовая модель без отверстий для магнитов
Файл 3MF = ��одержит модель из файла STL плюс отверстия для магнитов (я предустановлен для магнитов 5x5x2 мм с выступом магнита назад за пределы модели примерно на 0,8 мм — они лучше поднимаются, но иногда могут поцарапать поверхность, если они не совсем гладкие), изменение цвета (M600) вокруг слоя на 3,60 мм, несколько небольших участков с замедлением печати, еще один рисунок верхней заливки для глаз и логотип переработки PLA снизу :-)

Несколько основных советов по печати:

высота слоя: 0,20 мм
сопло: 0,40 мм
периметры: 2
заполнение: ок. 15%, гироид
изменение цвета (М600): по всему слою на 3,60 мм
Если вы используете PrusaSlicer, подойдет профиль по умолчанию «КАЧЕСТВО 0,20 мм».

PS: это моя первая опубликованная модель/3D-принт ;-)
