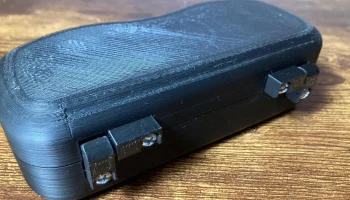

Футляр для очков

НЕОБХОДИМЫЙ МАТЕРИАЛ:

4x винта M4 x 12 мм

4x гайки M4 (x3 мм)

2x магнита диаметром 6 x 3 мм

ПЕЧАТЬ:

Напечатайте обе стороны корпуса и две петли, ОРАЖАЯ по одной из обоих типов.

Я напечатал его из PLA с заполнением 40% и получил очень жесткий корпус, вероятно, его будет достаточно и с меньшим заполнением, поскольку слой стенки составляет почти весь корпус.

Следующий способ, который я считаю лучшей ориентацией для печати петель:

ВСЕ ЧАСТИ НУЖДАЮТСЯ В ПОДДЕРЖКЕ (даже части корпуса, поскольку их края снизу закруглены).

СБОРКА:

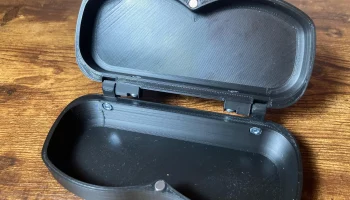

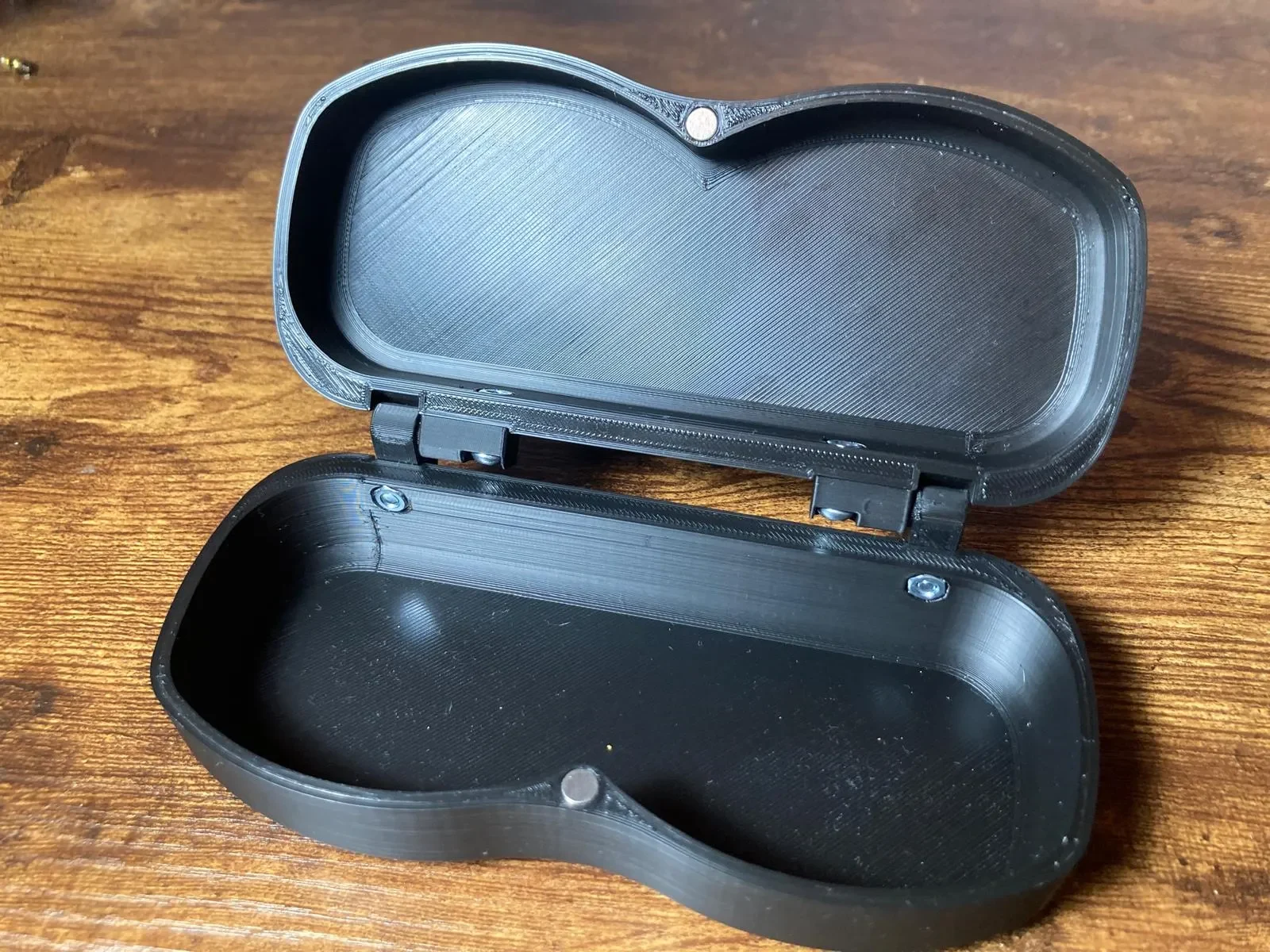

Вставьте магниты в отверстия в передней части корпуса, убедившись, что они ориентированы так, что притягивают друг друга. Если вы положите их задом наперед, в корпусе появится небольшое отверстие: пропустите через него кусок стальной проволоки, чтобы вытолкнуть магнит.

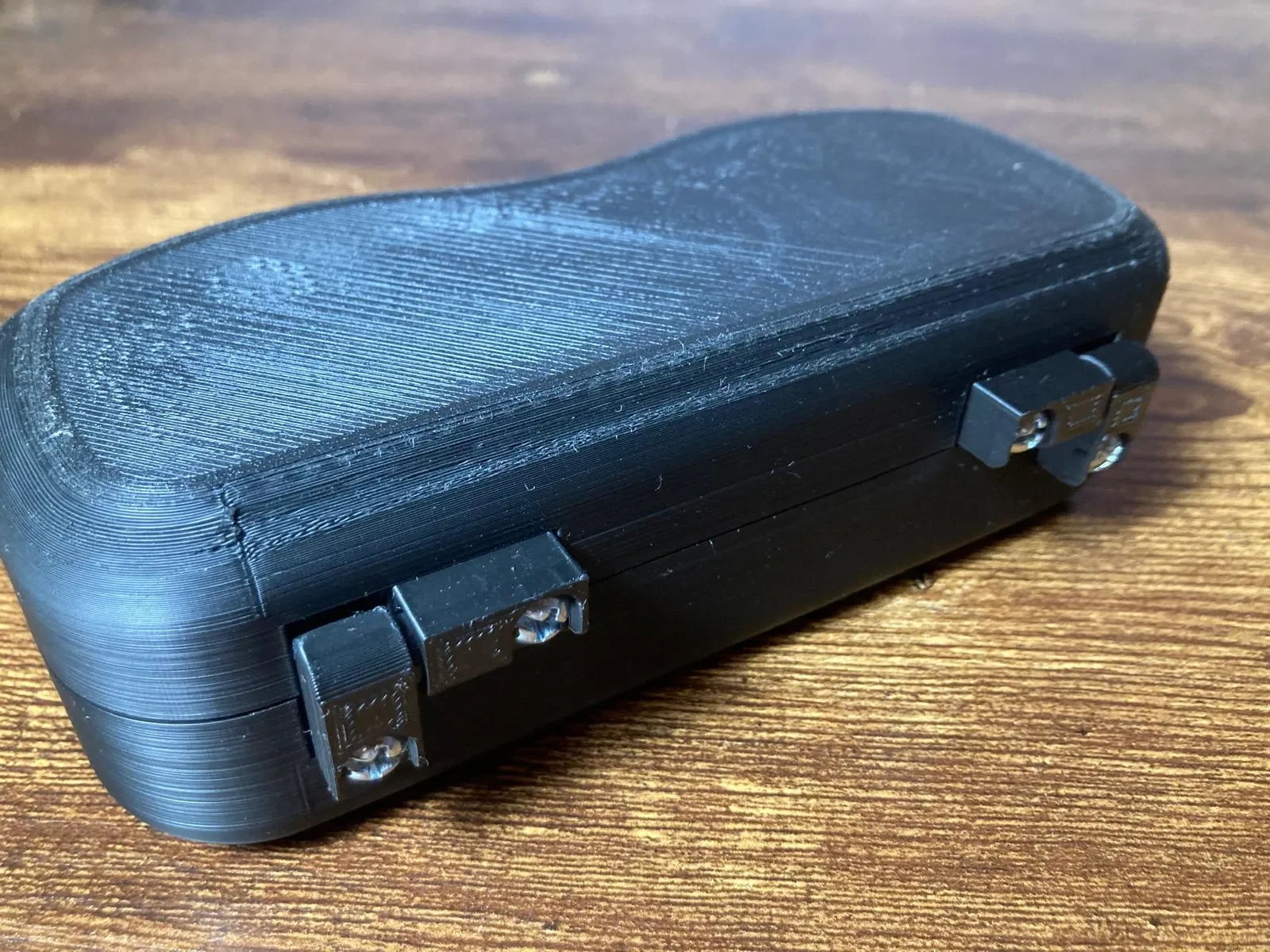

Чтобы установить петли на коробку, сначала необходимо вставить гайку в паз внутри корпуса.

Затем совместите шарнирную часть с пазом на внешней стороне корпуса и вставьте винт.

Установите обе петли M на нижнюю половину (более высокую) так, чтобы цилиндры петли были направлены внутрь.

После этого можно прикрепить ОДНУ петлю F к верхней половине корпуса отверстием наружу (процесс установки такой же, как и для другой петли: вставить гайку в паз, совместить петлю и вставить винт). При установке этой детали следите, чтобы закругленная часть петли была вверху, как на фото.

Теперь вы можете совместить одну из петель M с установленной вами петлей F и соединить их. Петли имеют широкий допуск, поэтому у вас не должно возникнуть больших проблем с их выравниванием.

Теперь вы можете установить последнюю петлю F.

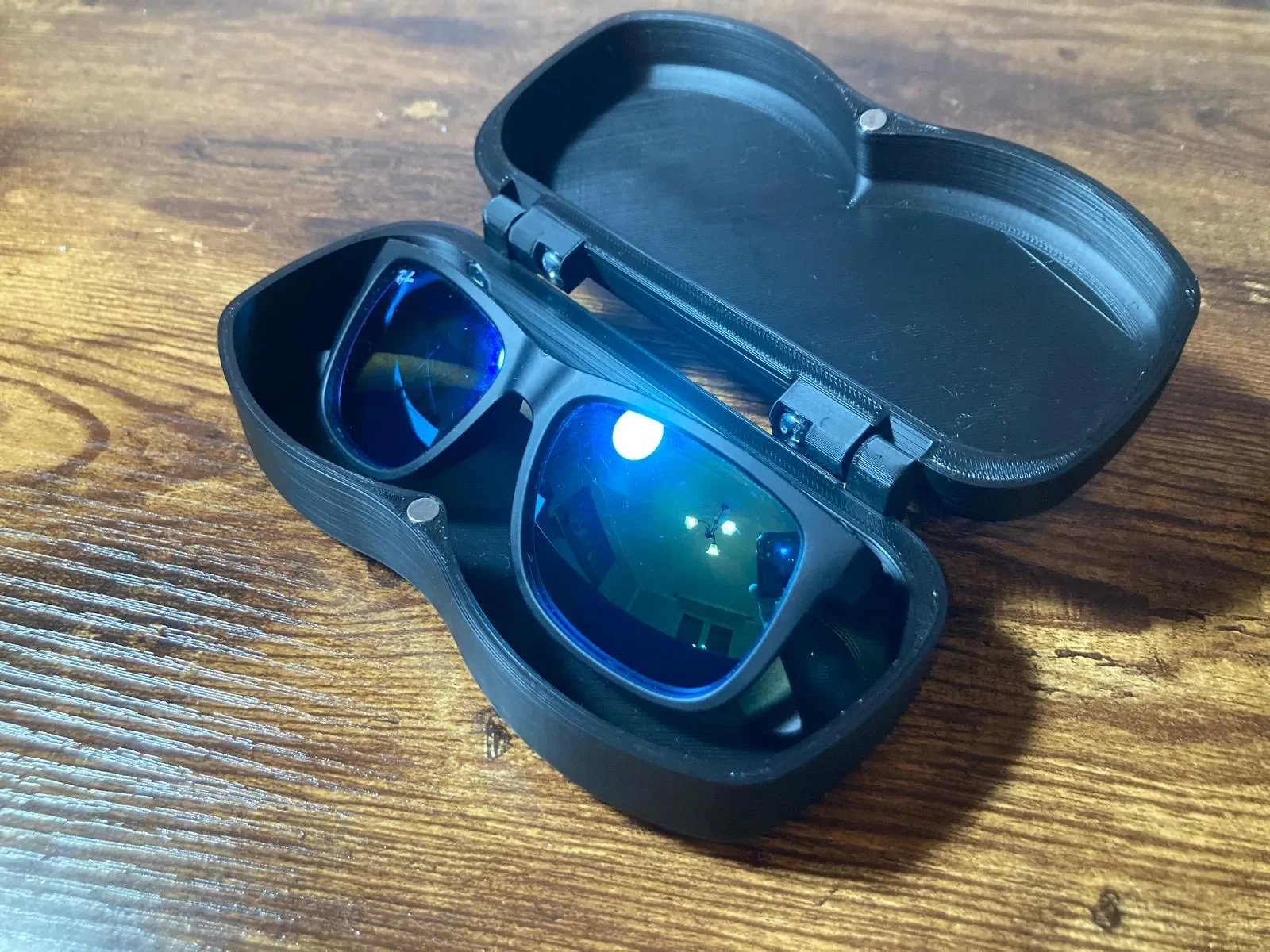

Наслаждаться! Б)
