Образовательный FDM-куб (демонстрационные цели).........

Меня попросили помочь некоторым ученикам местной школы улучшить свои навыки 3D-печати. Поэтому я напечатал модель Hotend и упаковал некоторые из напечатанных деталей. Но мне все еще не хватало чего-то, чтобы показать многие интересные функции, которые возможны с помощью 3D-печати в одном дизайне.

Поэтому я разработал этот FDM-куб, чтобы продемонстрировать следующие возможности, которые невозможны при использовании стандартных процедур, таких как сверление, резка и т. д.

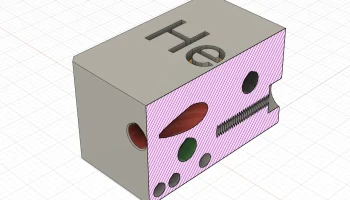

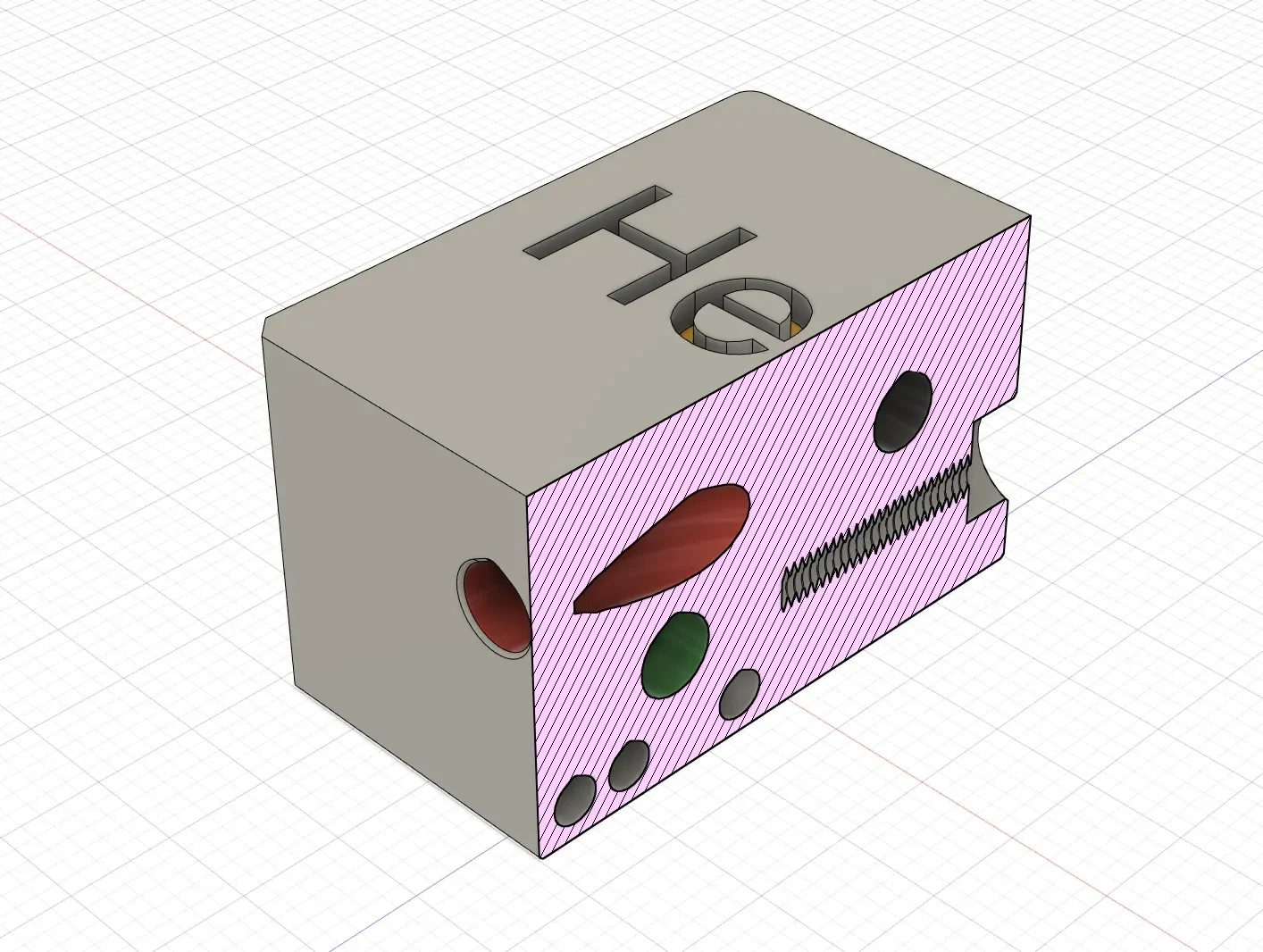

Создание внутренних конструкций (Туннель, Магнит, Гайка М3).

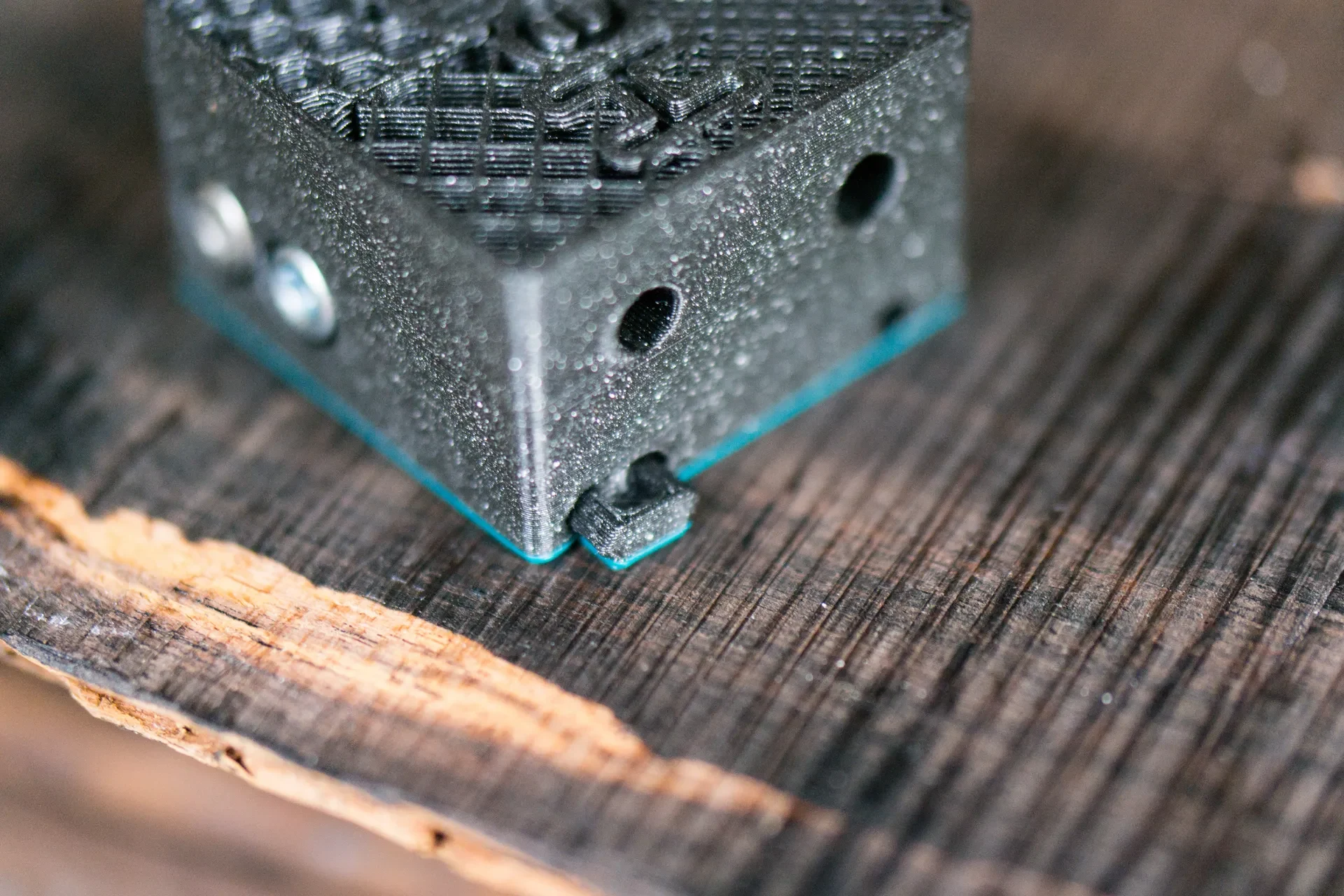

Создание нескольких деталей в одной Детали (крошечный ящик).
Различные материалы/цвета в одной части.

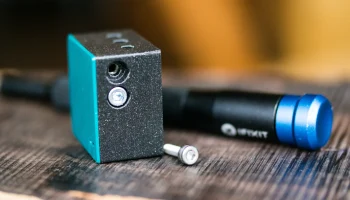

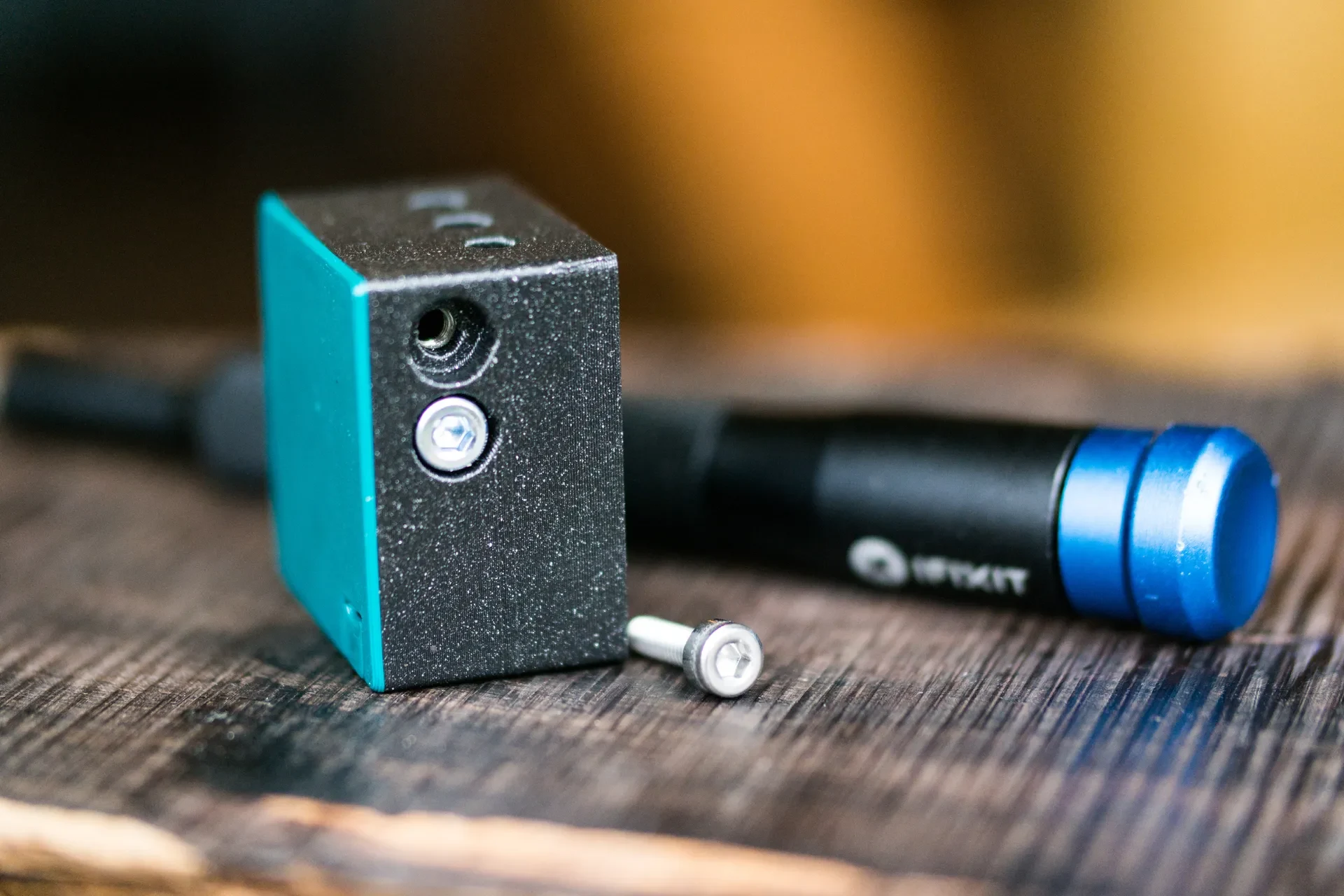

Различные возможности крепления винтов (гайка, пластик. Вставка пока не входит в комплект)

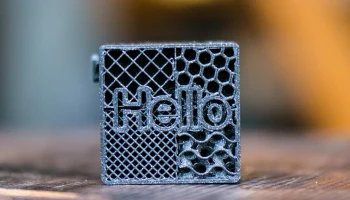

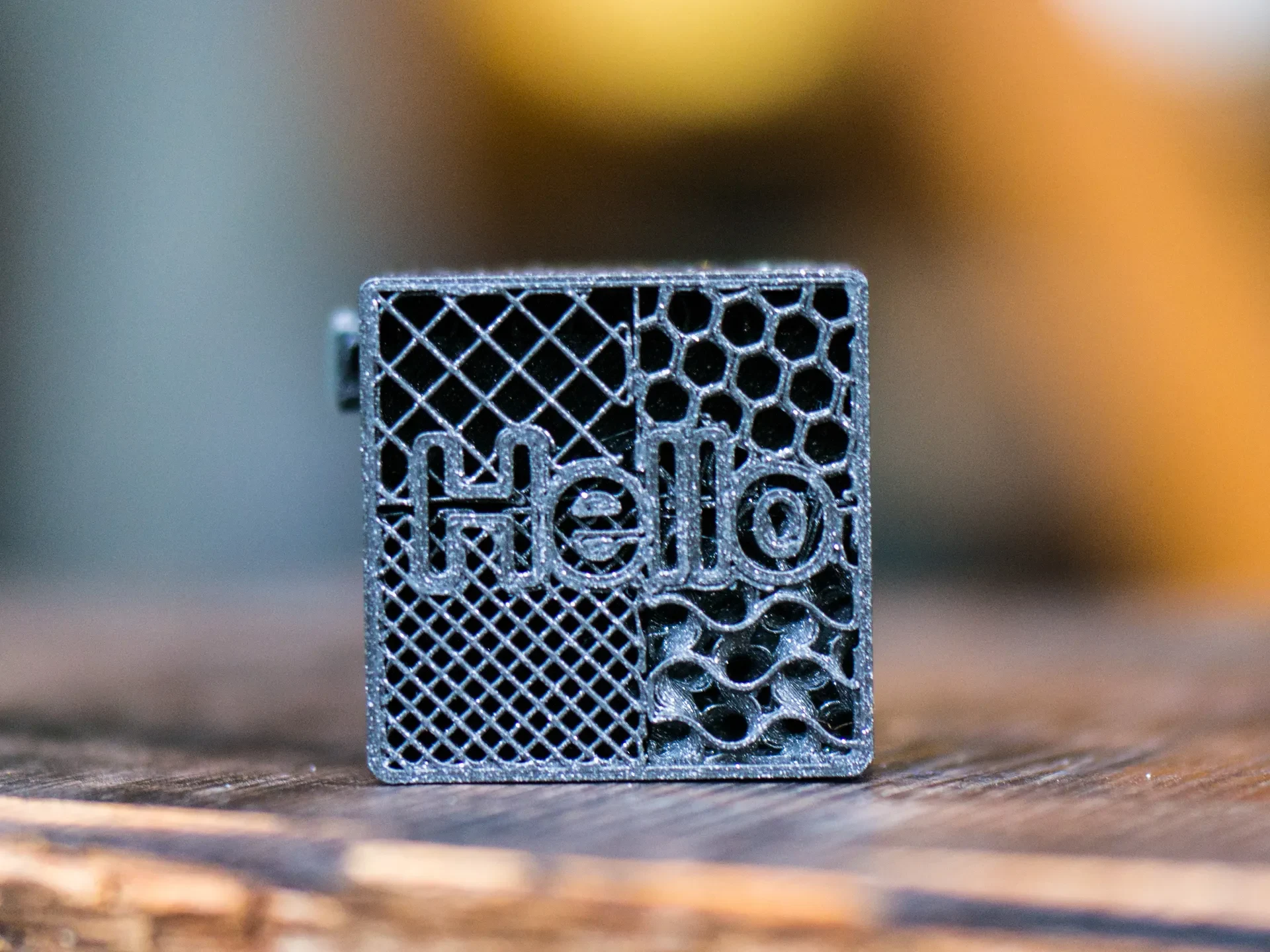

Различные возможности заполнения полостей (заполнение видно!)

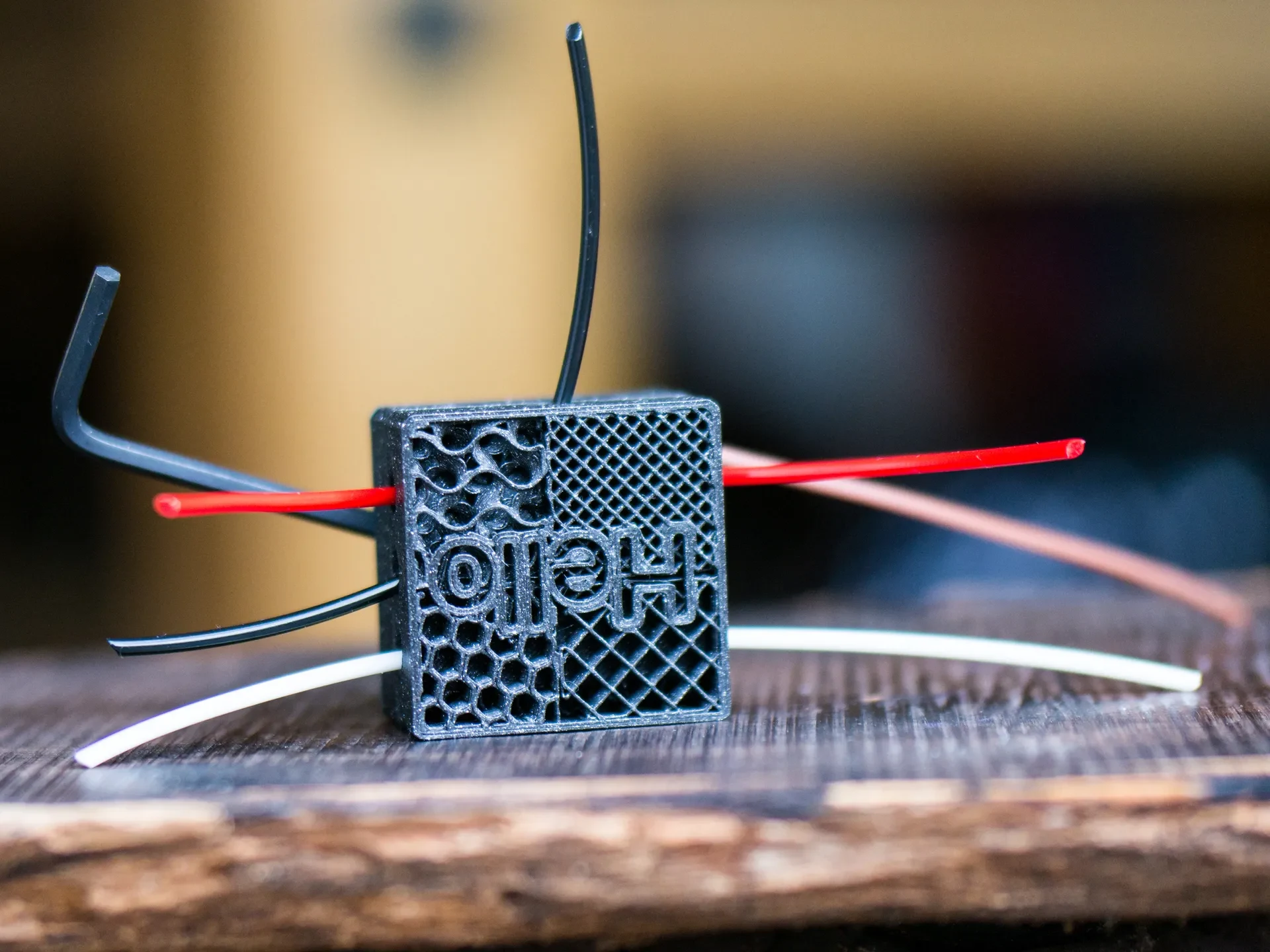

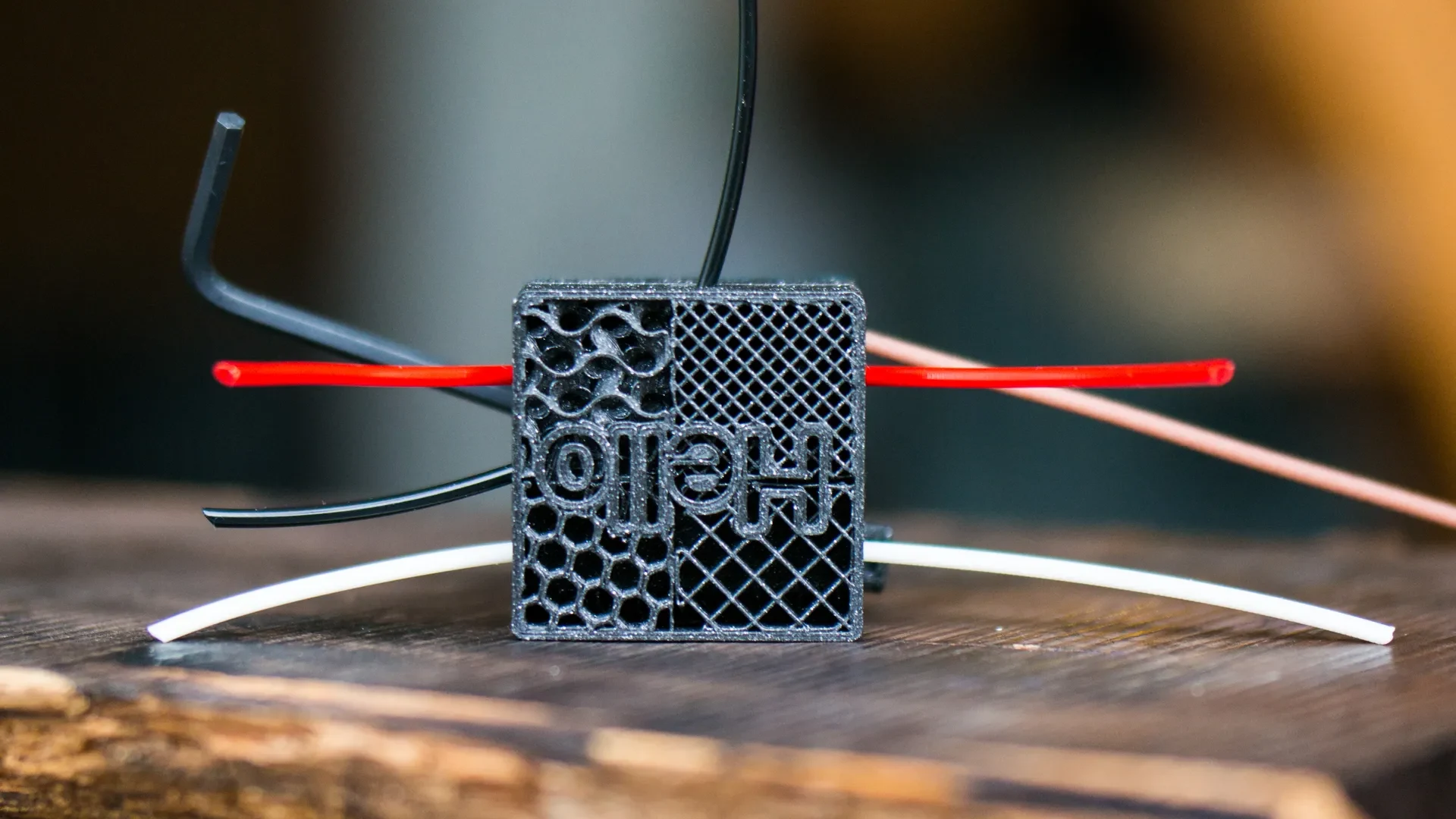

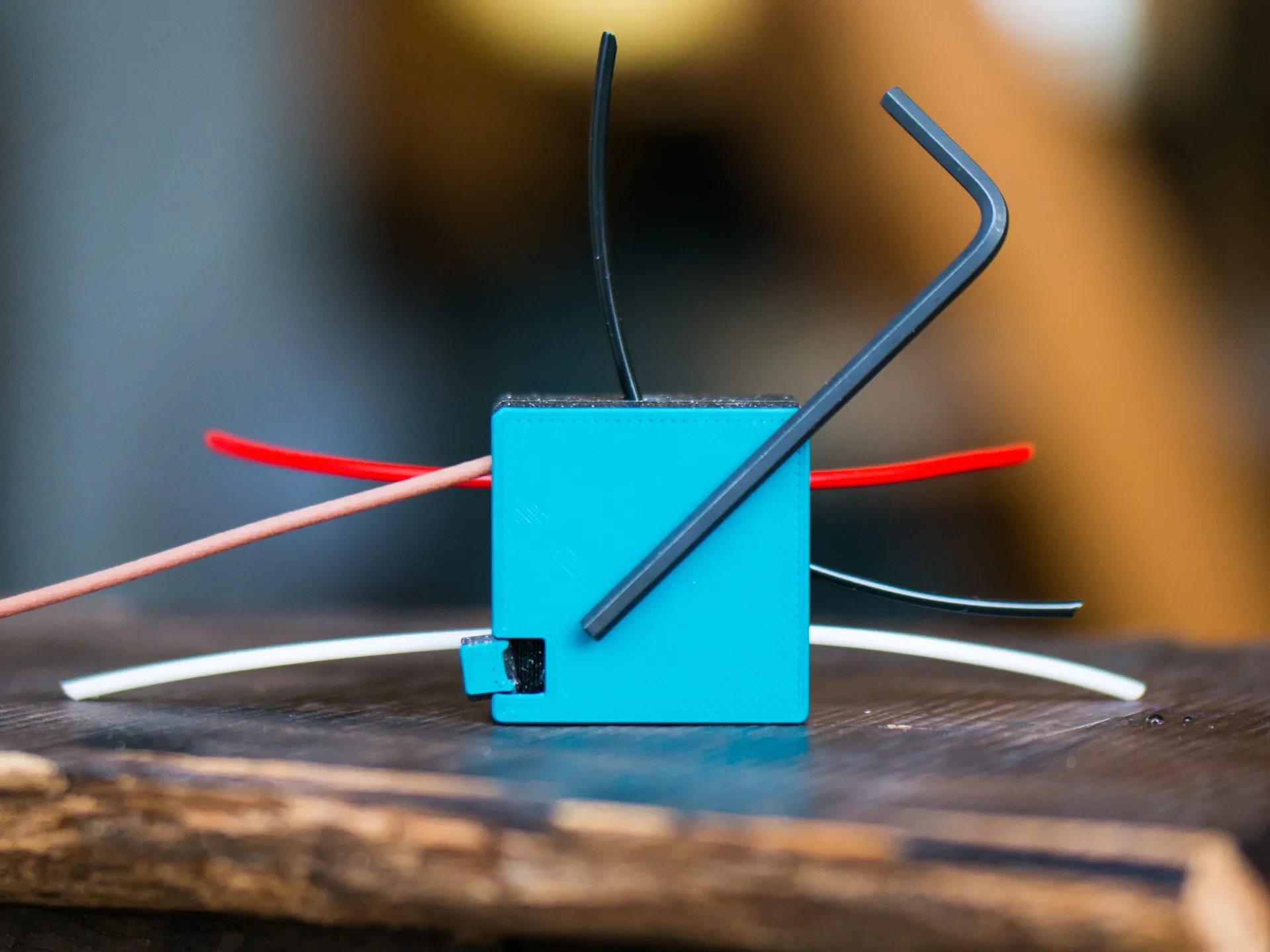

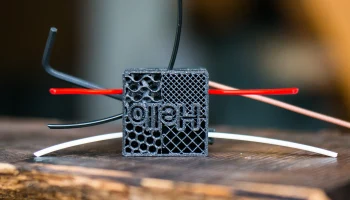

Я начал с нити ТПУ и спросил их, что, по их мнению, где она будет торчать. Сначала нить проходит прямо через деталь. Второе отверстие направит его вниз. Я показываю им, что можно видеть только через одно из самых больших отверстий. Они были весьма удивлены, когда 3-е отверстие вело на ту же сторону куба, что и первая :)

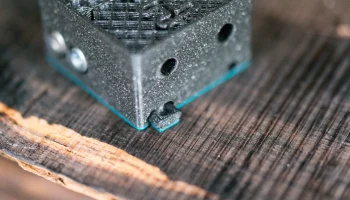

Также внизу есть крошечное отверстие, похожее на ра��овину улитки, и в него можно вставить нить на довольно большое расстояние, пока оно не заполнится :)

Распечатать и инструкции по сборке

Я использовал 2 цвета PLA, напечатанные с соплом 0,4 мм и высотой слоя 0,15 мм.

Чтобы без проблем напечатать крошечный ящик, вам понадобится хороший первый слой и калибровка потока.

В качестве дополнительных деталей вы можете добавить

1 магнит (цилиндрический максимум 6 х 9 мм, но можно и меньшего размера, который добавит кубику приятную погремушку!)
1 х гайка M3
2 винта M3
1 или несколько кусочков нити. Я предпочитаю (мягкий) ТПУ, но PETG подойдет и для отверстий большего размера.

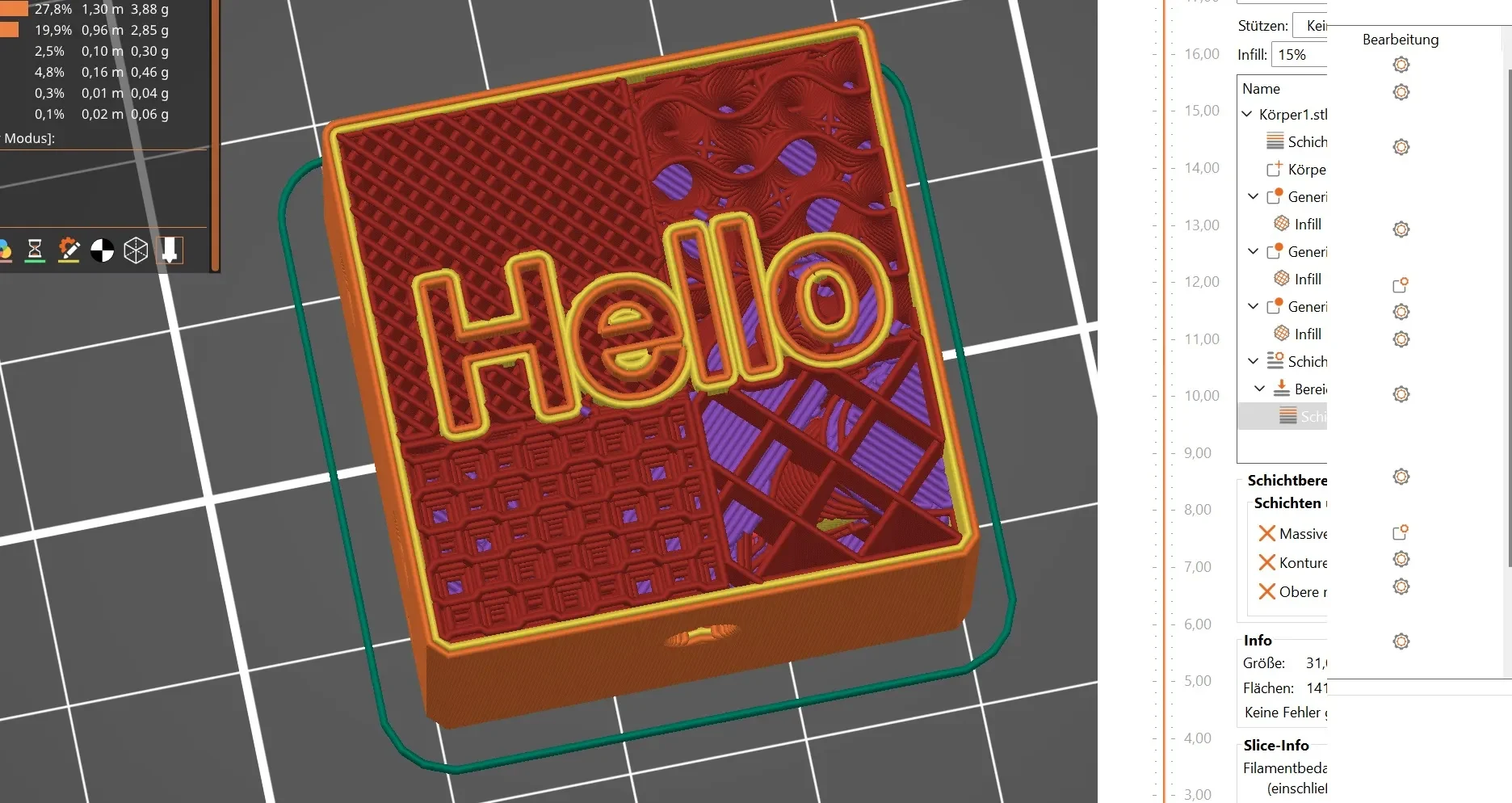

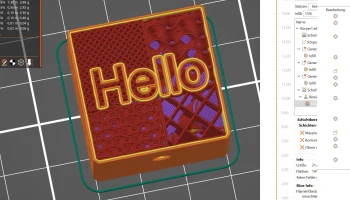

Нарезка слайсером Prusa
Добавьте изменение цвета на высоте около 0,8 мм.

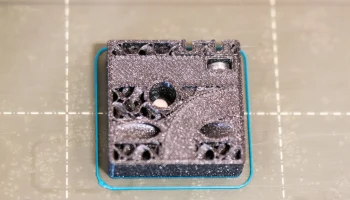

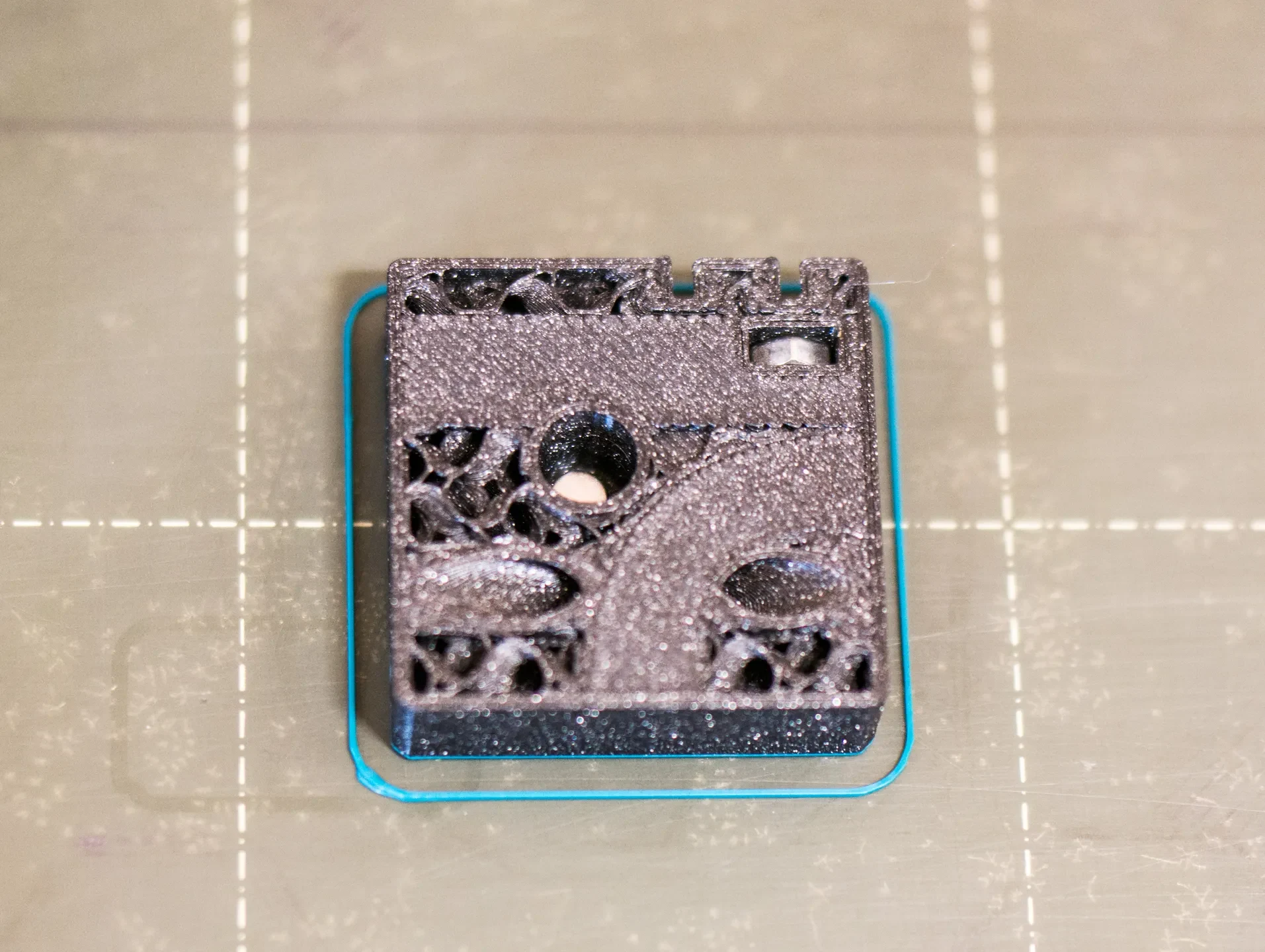

Добавьте разрыв печати на высоте 9,95 мм для вставки магнита и гайки M3.
Добавьте модификатор диапазона высоты 15,2-20 мм: установите для верхних сплошных слоев значение 0 (Слои и Периметры).

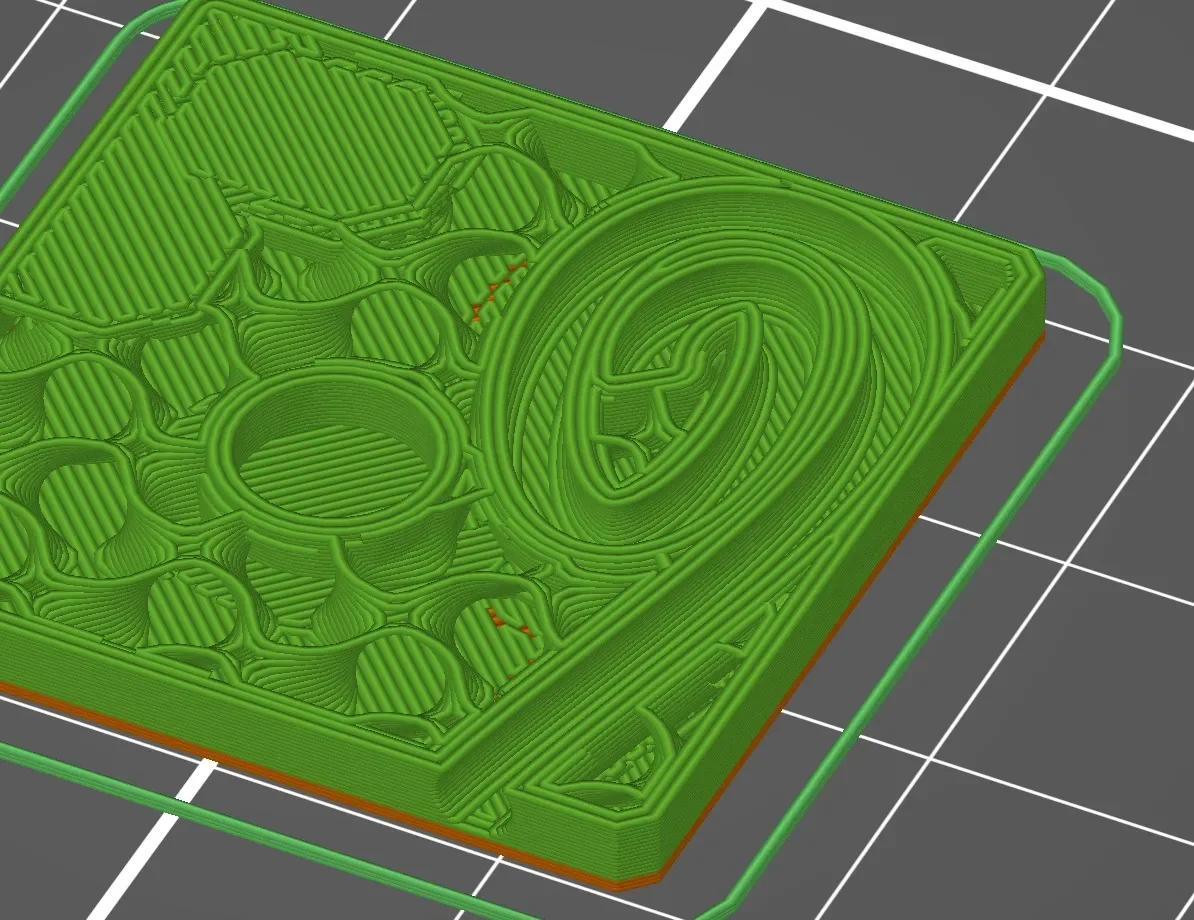

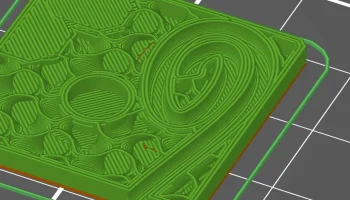

Добавьте поля-модификаторы, чтобы изменить заполнение в верхней части куба.

В качестве альтернативы настройки проекта предварительно задаются в файле .3mf или используются Gcode (MK3s, PLA).
