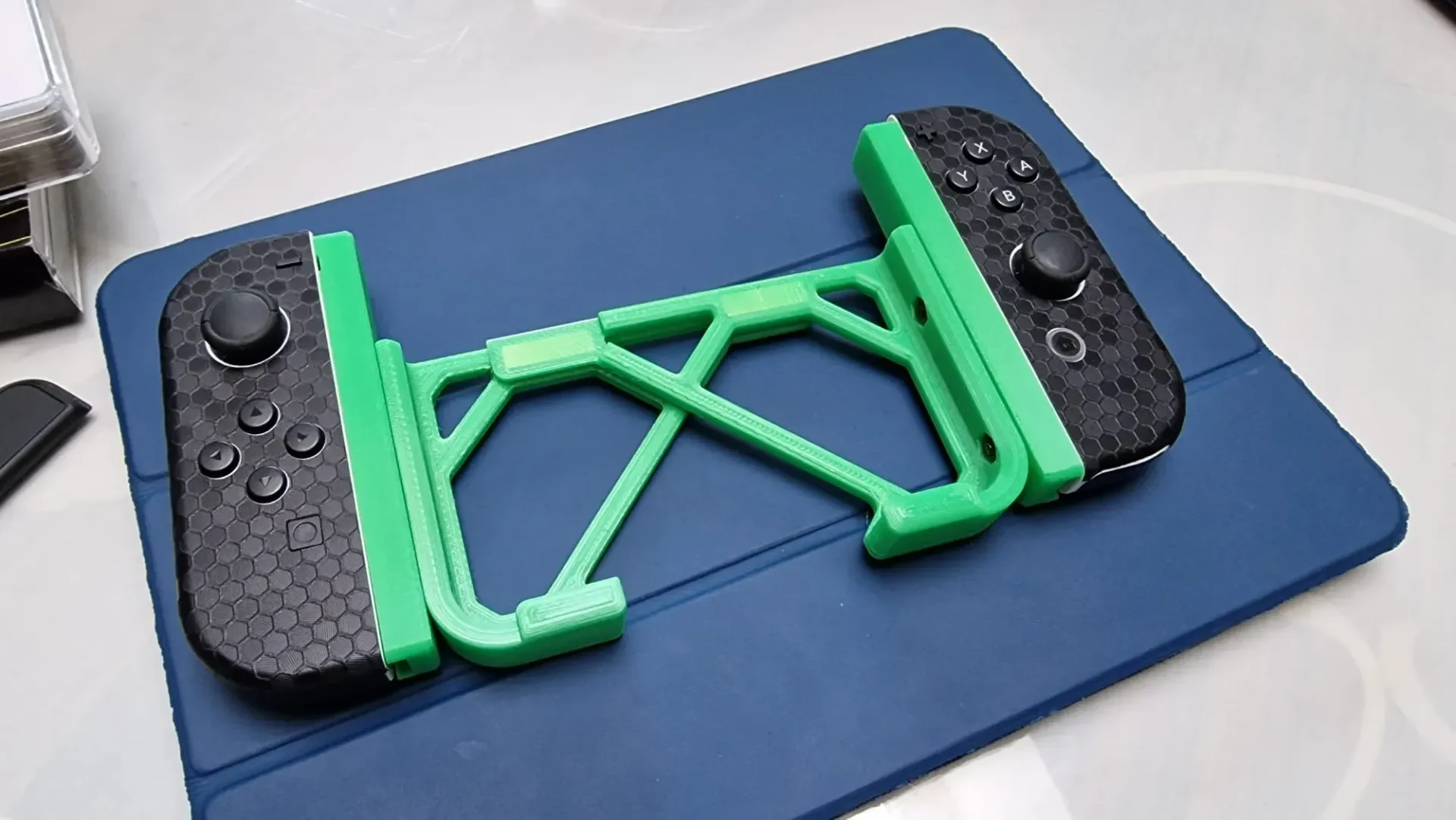

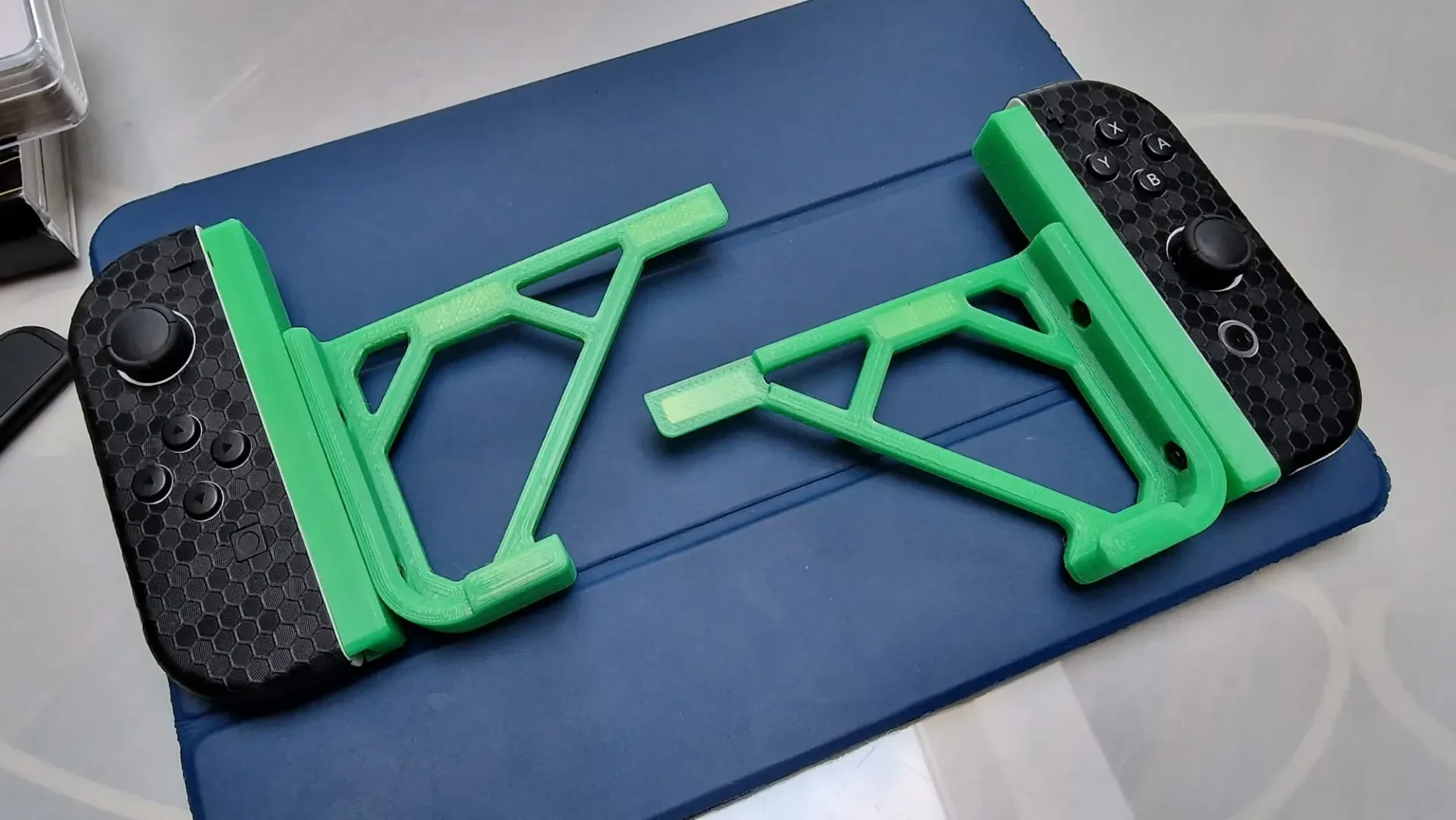

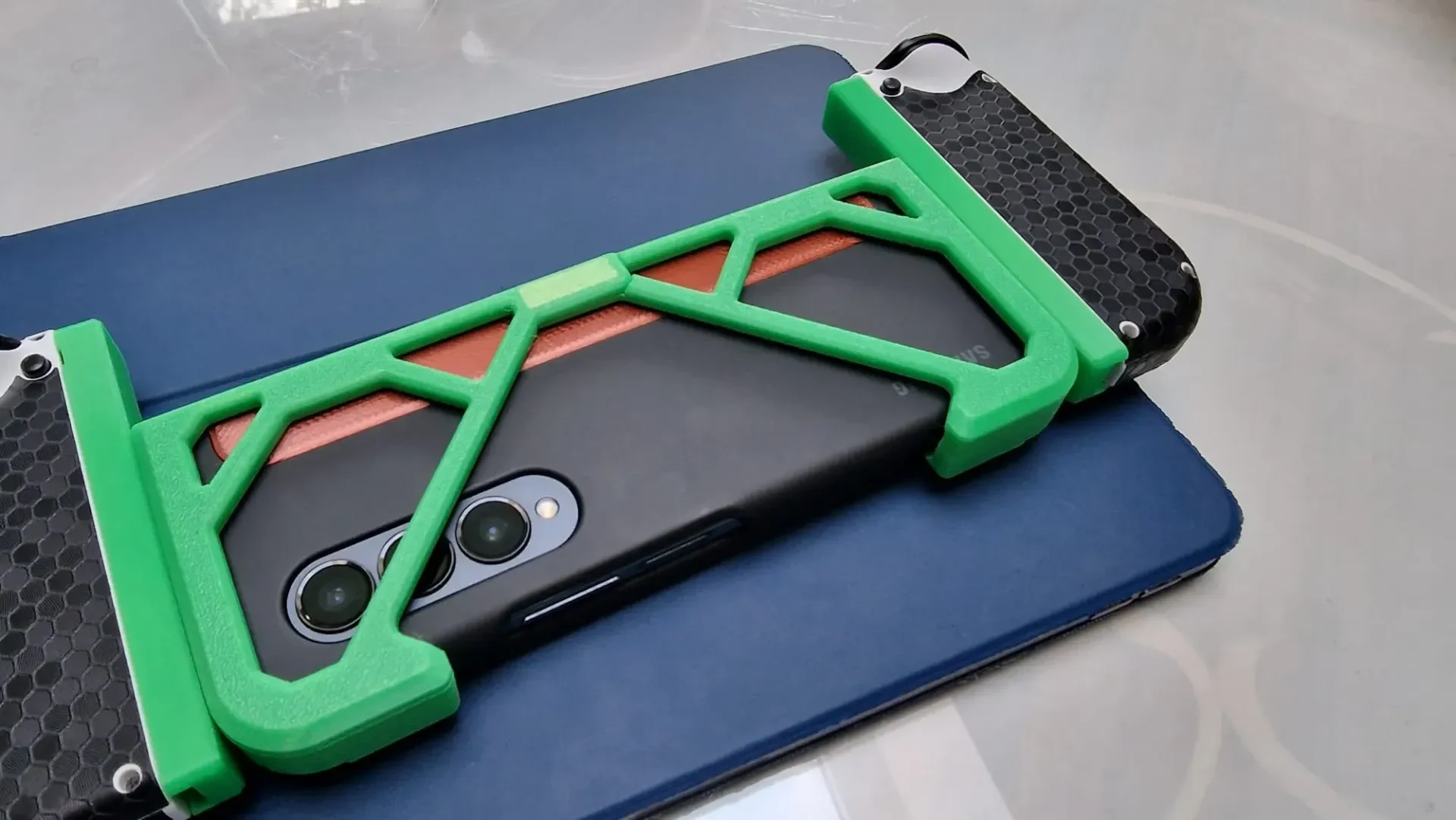

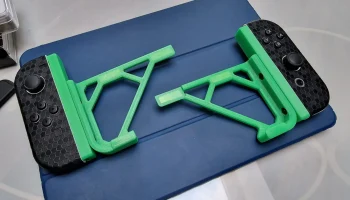

Магнитное крепление Z Fold 4 Split Joycon

Кредиты:

https://www.thingiverse.com/thing:2758102 — Рейка Joycon — «Мне нравится мастерить» — эту направляющую модифицировали для прикрепления к раздельному креплению с помощью стандартных болтов и гаек M3.

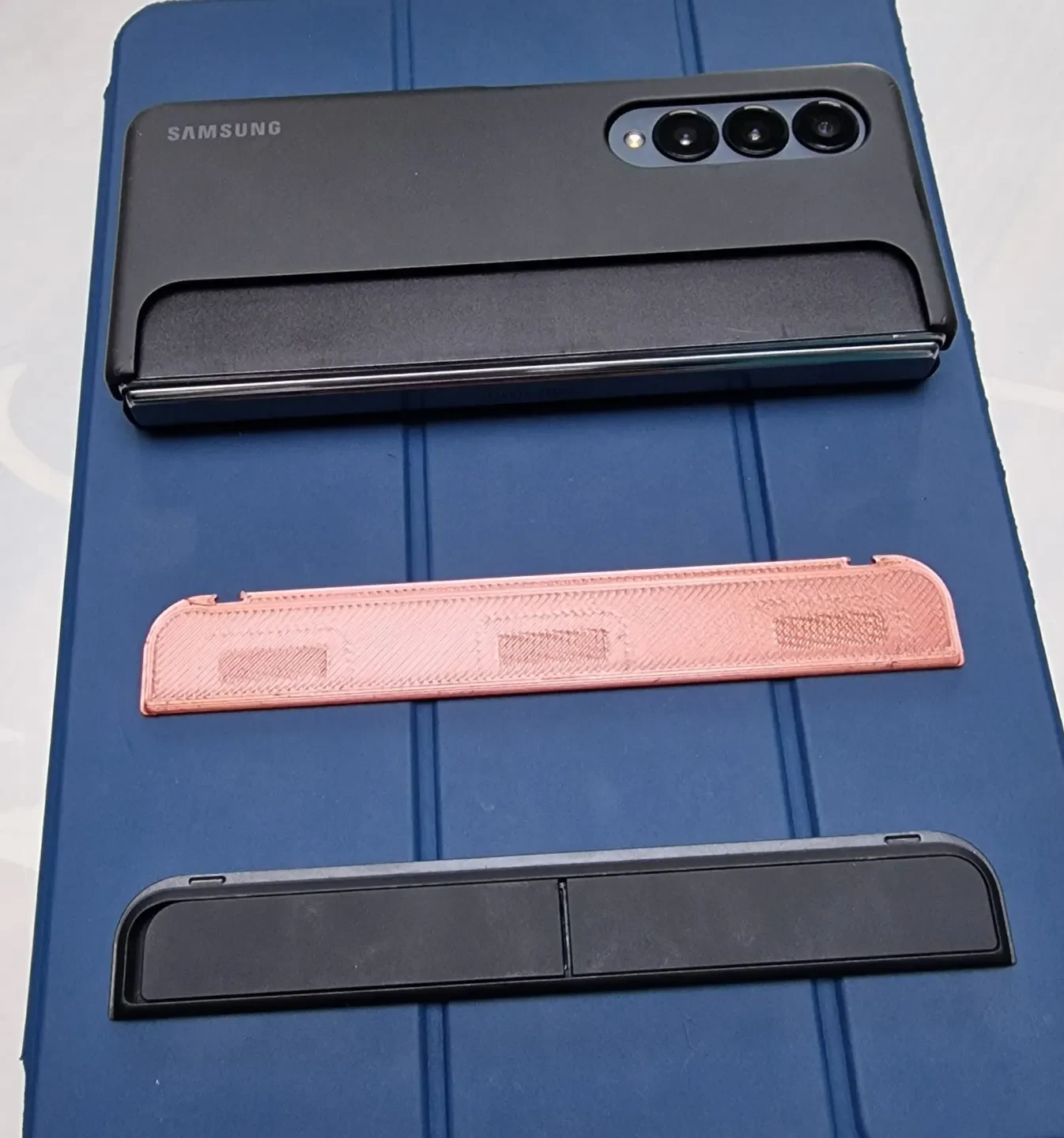

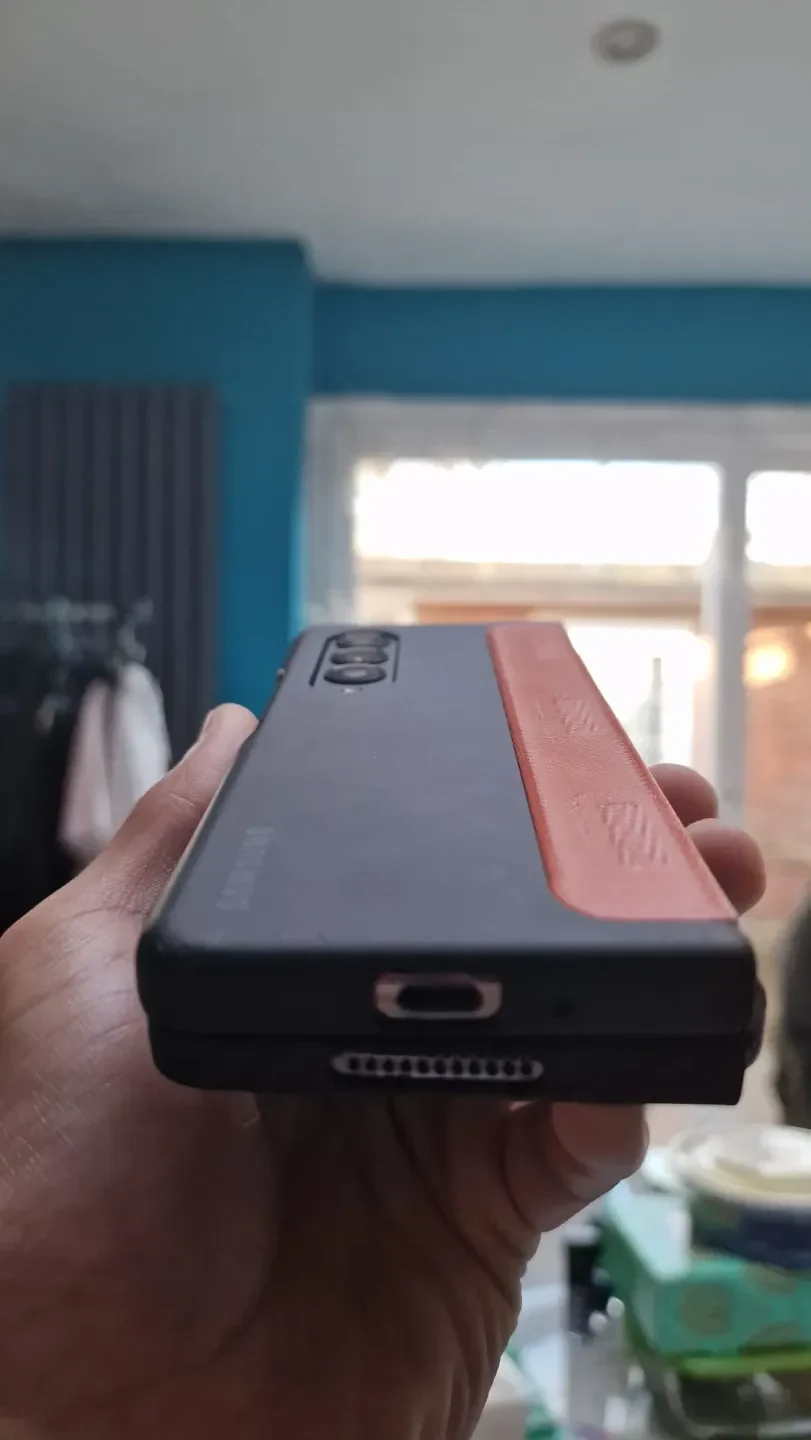

https://www.thingiverse.com/thing:5476943 — Пустой модуль для чехла Z Fold 4 — «Артур Бибик» — эта деталь изменена, чтобы создать отрицательное пространство для встроенных магнитов.

Остальная часть модели была разработана мной.

В этой модели используются семь небольших стержневых магнитов (20 x 6 x 1,5 мм) и стандартные болты и гайки M3. Я использовал болты М3х8 мм и стандартные гайки М3.

Магниты встраиваются в детали во время печати (я использовал режим изменения цвета Prusa в PrusaSlicer, чтобы автоматически делать паузу на необходимой высоте слоя.

Я напечатал все детали с диаметром сопла 0,6 мм и высотой слоя 0,2 мм (не стесняйтесь использовать любые настройки, которые вам нравятся, поскольку на отпечатках не с��ишком много мелких деталей).

Не стесняйтесь ставить лайки, комментировать и делать ремиксы модели! Я с нетерпением жду любых улучшений/предложений, которые могут быть у людей.

Рельс Joycon необходимо распечатать в масштабе 10 % (когда я модифицировал STL из ILTMS в Fusion 360, я установил правильный масштаб)

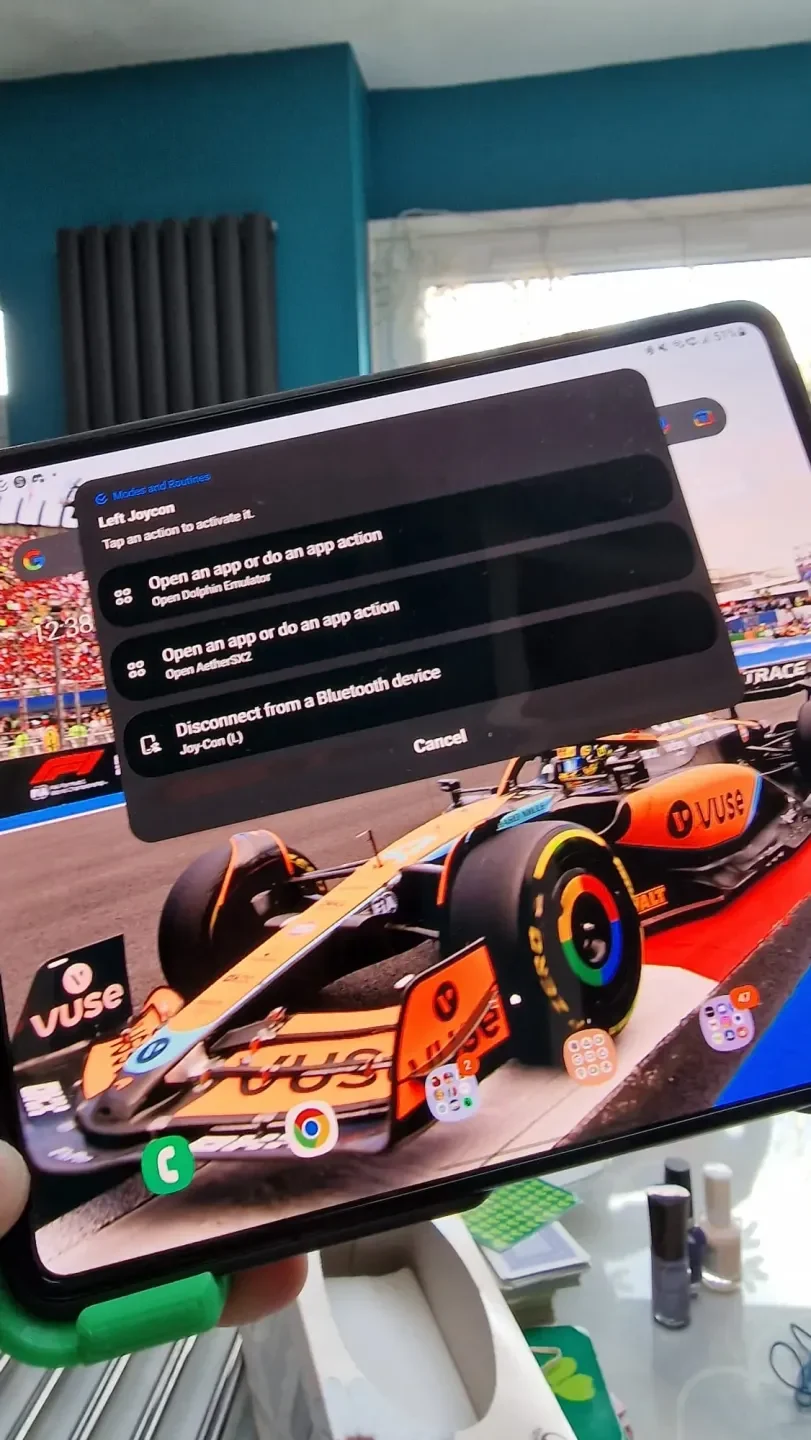

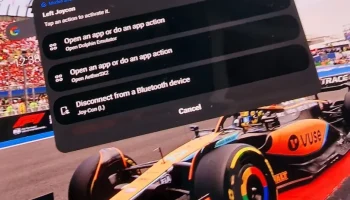

ОБРАТИТЕ ВНИМАНИЕ: Joycons можно подключать через Bluetooth. Однако они отображаются как отдельные контроллеры. Они будут работать только с приложениями, которые позволяют переназначать ввод (в основном эмуляторы).

Список изменений:

V1 — 01.03.23 — Начальная версия (на самом деле не V1, так как я потратил некоторое время на возню, пока она действительно не заработала). Это текущая последняя версия.

V1(Отверст��е) — 04.10.23 — Получил просьбу держать отверстия для магнита открытыми для печати, вставки магнита и заполнения после. Эти части такие же, как и в V1; никаких изменений не было внесено, кроме разрешения установки магнитов после печати.
