Простой автоматический очиститель насадок

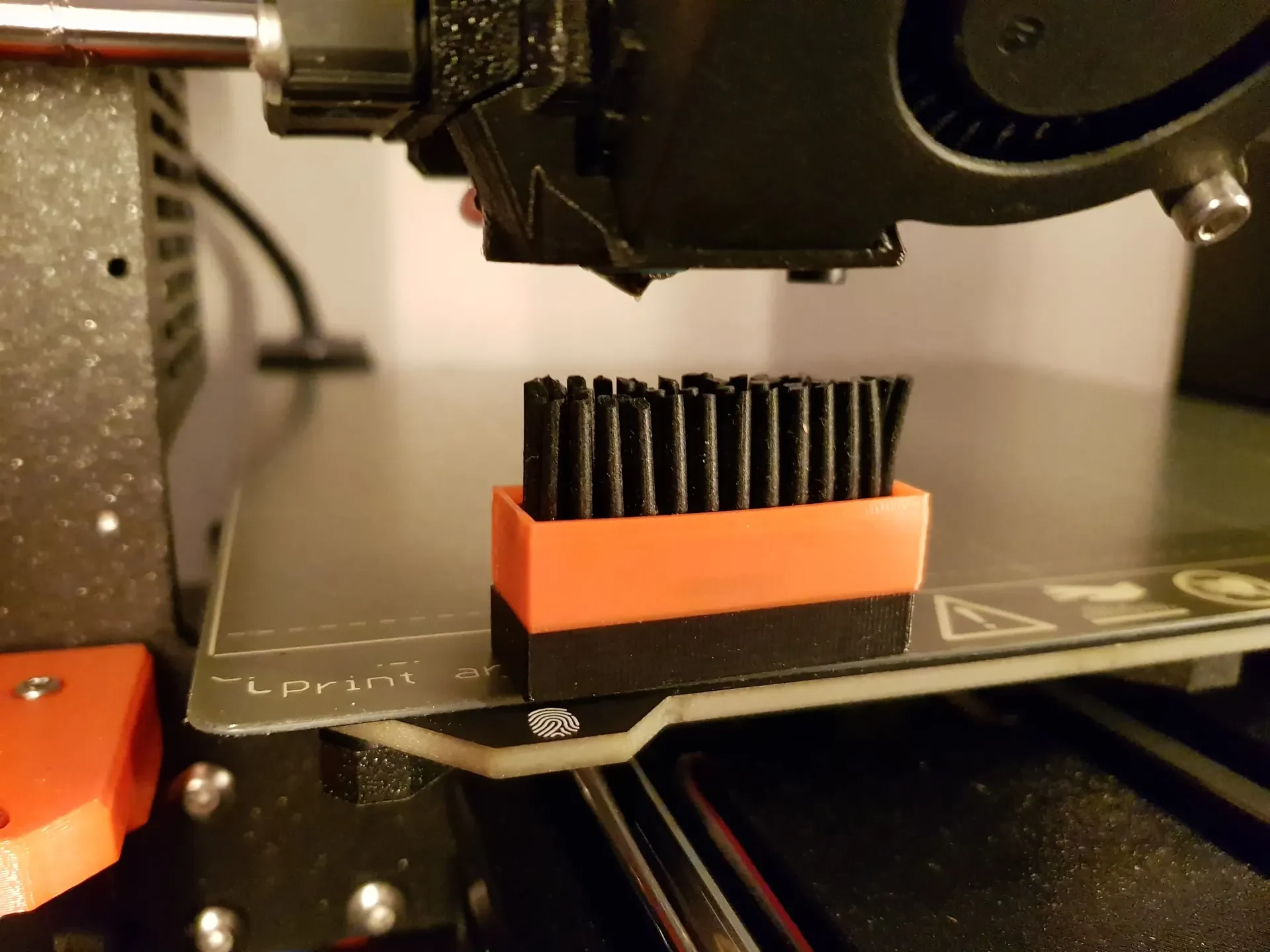

Если на вашей печатной платформе есть какие-то области, где нет печати, то здесь для вас представлено очень простое автоматическое решение для очистки сопел. Зона отсутствия печати — это область, которую обычно не посещает ваша печатающая головка, включая все ее атрибуты (вентиляторы, датчик PINDA и т. д.), но при необходимости печатающую головку можно расположить там. Некоторые G-коды для выполнения последовательности очистки можно интегрировать в сценарий запуска G-кода вашего принтера, чтобы управлять очистителем сопел каждый раз, когда начинается печать.
Имейте в виду, что ваша печатающая головка при обычной печати не должна касаться очистителя сопел, а также при других обстоятельствах, таких как: выравнивание стола, возвращение в исходное положение, последовательность калибровки и т. д.
Плохая новость заключается в том, что этот очиститель сопел (выравнивание стола) не будет работать для серии Prusa MK, хорошая новость заключается в том, что для этих принтеров также есть решение: автоматический очиститель сопел Prusa для дистанционного управления (Octoprint).

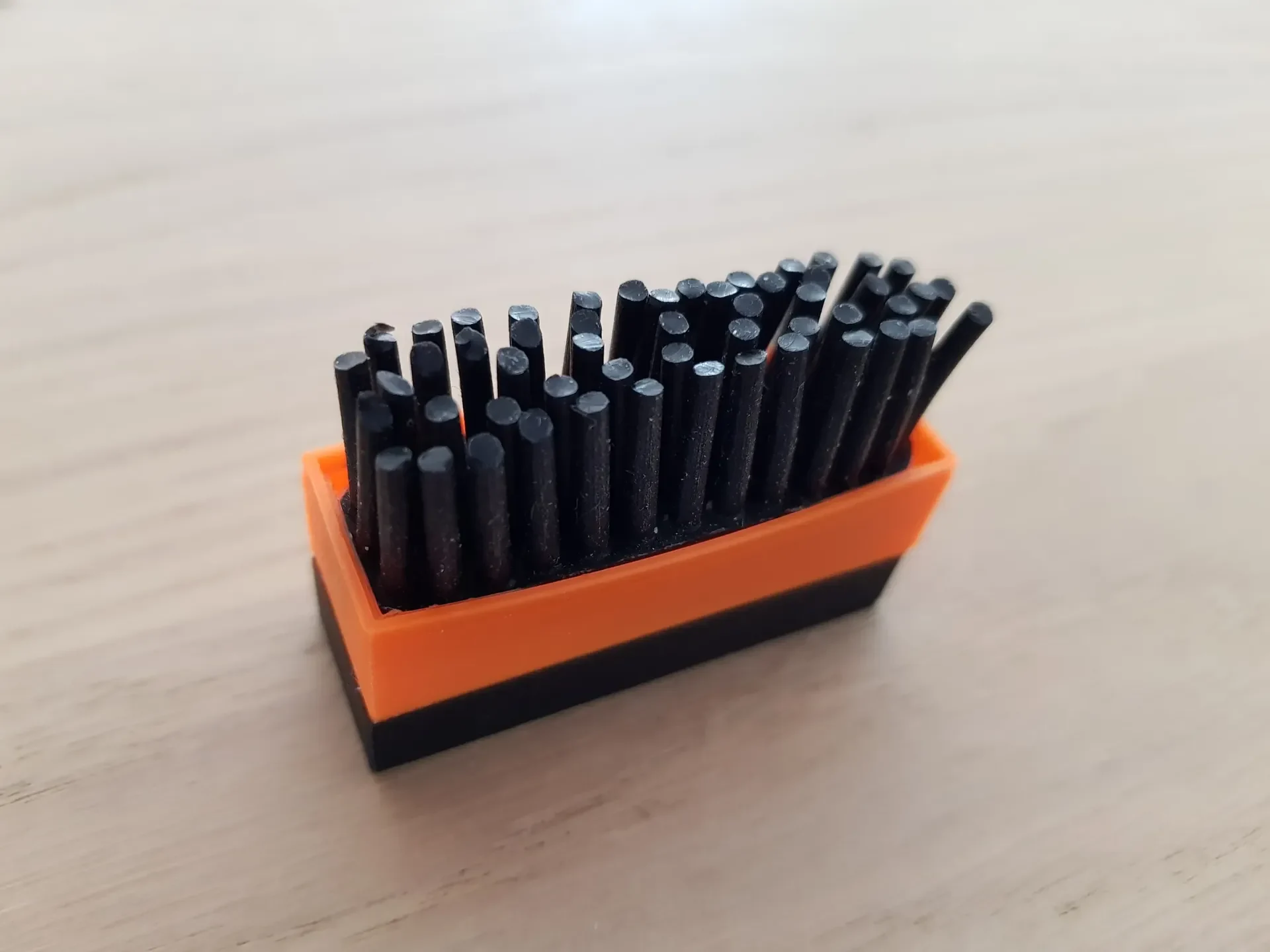

Этот очиститель сопел состоит из силиконовой щетки и прикрепляется к принтеру с помощью встроенных магнитов.
Особенности:
Использование силиконовой щетки, способной выдерживать температуру до 300 °C при кратковременном использовании.
Тип использу��мой щетки хорошо справляется с остатками и каплями на сопле и практически не изнашивается.
Очиститель насадок легко крепится с помощью встроенных магнитов, а также его можно просто снять.

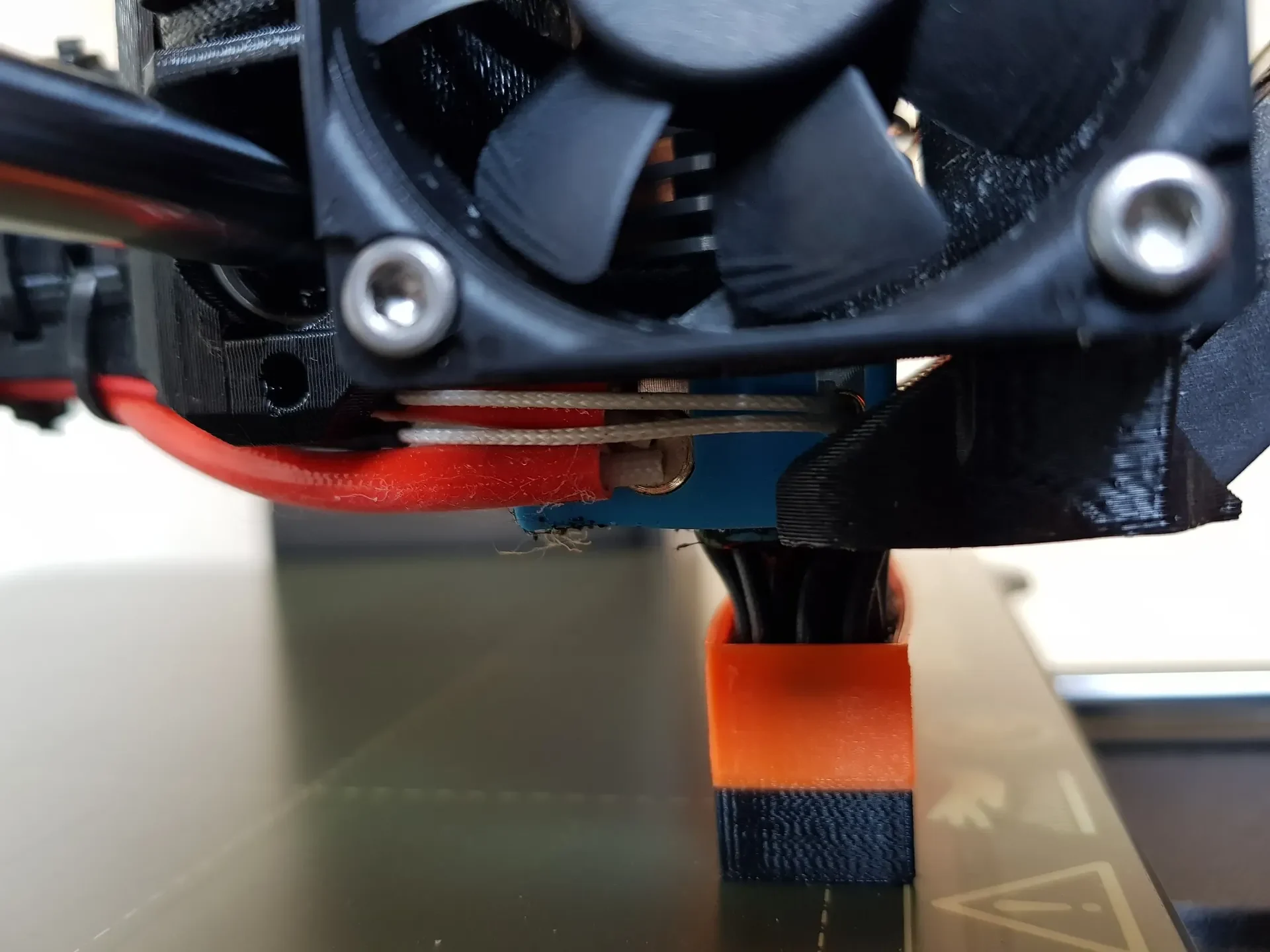

Если каким-либо образом ваша печатающая головка случайно коснется очистителя сопел, она отодвинется в сторону. Магниты имеют такие размеры, что не противостоят силе головки принтера, но не перемещаются во время чистки.
Простой автоматический очиститель насадок G-код
Пример фрагмента G-кода последовательности очистки (вам придется адаптировать его под вашу конкретную ситуацию, не используйте приведенный ниже код как есть), предполагая, что пример очистителя сопел расположен в точках x-y [(120,-20);(170,-20);(170,-10);(120,-10)]:
;//Запуск режима очистки сопла
G28 Вт; дома все без сетки уровень кровати
G1 Z23 F720; переместить головку в положение Z
G1 Y-15 F1000; переместить головку в положение Y
G1 X105 F1000; переместить головку в положение X
G1 X179 F500; переместить голову над щеткой в направлении X
G1 X105 F500; перемещайте голову над кистью в направлении X
G1 X179 F500; переместить голову над щеткой в направлении X
G1 X105 F500; перемещайте голову над кистью в направлении X
G1 X0 F1000; переместить головку в положение X
G1 Y0 F1000; переместить головку в положение Y
G1 Z0.2 F1000; переместить головку в положение Z
;//Завершение режима очистки сопла
Вам нужно будет вставить измененную последовательность очистки G-кода в сценарий запуска печати G-кода принтера.
Совет: для тестирования измененных строк G-кода сначала выполните их вручную, используя меню «Настройки» по X-, Y- и Z-позициям вашего принтера. Прежде чем начинать (повторное) тестирование, всегда сначала выберите «Автоматическое возвращение» в меню «Калибровка», чтобы предотвратить влияние на ваши настройки пропущенных шагов во время тестирования.

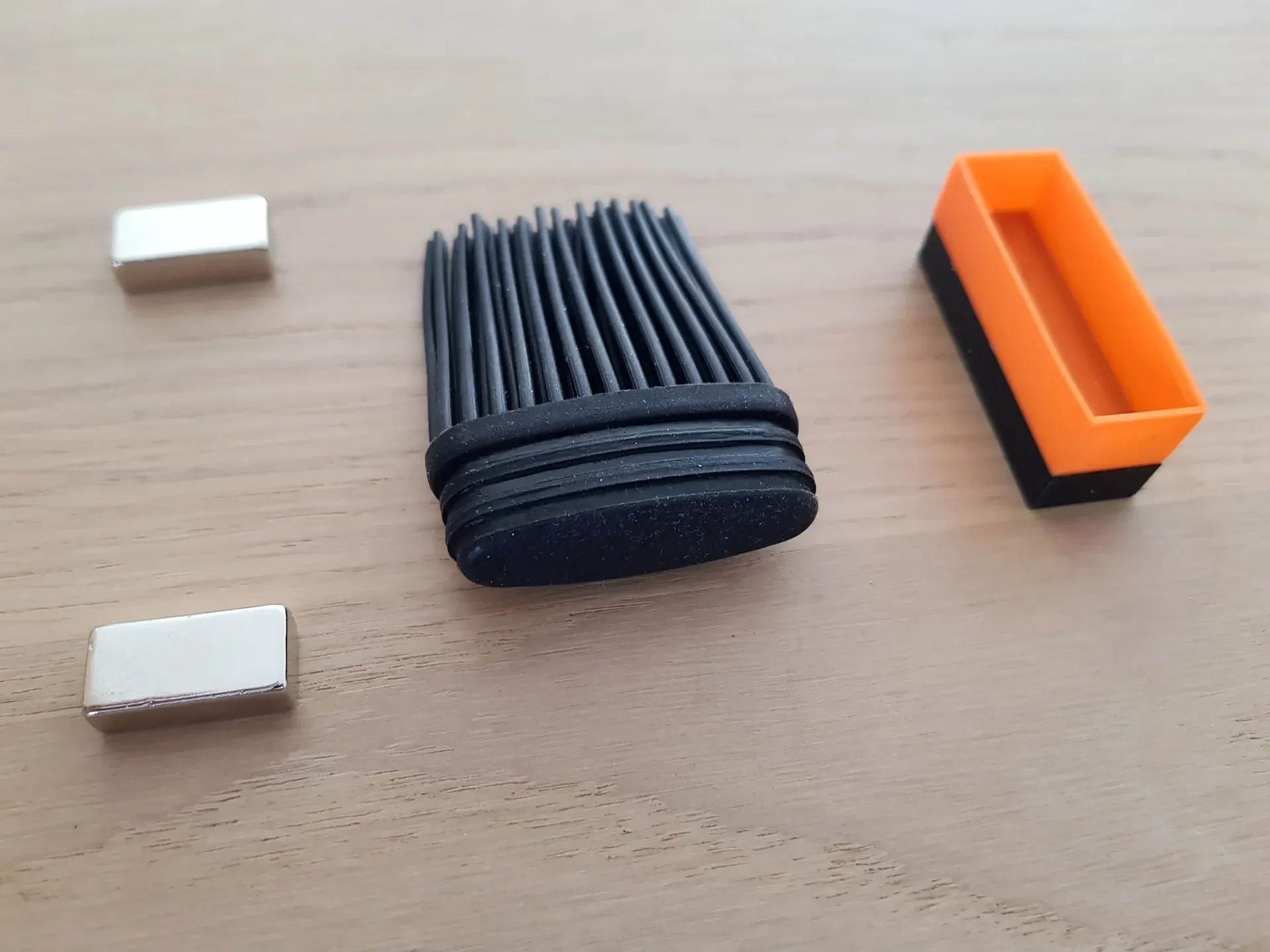

Список запчастей простого автоматического очистителя форсунок
1 силиконовая кисть для наметки (нужна только часть кисти), например amazon.nl, amazon.com, amazon.de или на AliExpress (прибл. 55 x 40 x 15 мм)
2 неодимовых магнита N35 20 x 10 x 6 мм, например АлиЭкспресс
1 корпус очистителя сопел, напечатанный на 3D-принтере
Печать простого автоматического очистителя сопел
3D-печать очистителя насадок выполняется со слоями PLA толщиной 0,1 мм, чтобы обеспечить правильное расположение съемного контейнера для щеток. На высоте 6,9 мм запрограммировано изменение цвета, и в этот момент вам необходимо вставить два магнита в отпечаток, после чего они полностью войдут в корпус очистителя сопел. Первый слой после вставки магнитов может выглядеть немного неаккуратно, но это будет исправлено на следующих слоях.
Общая печать занимает около 50 минут, установка магнита/смена цвета — 29 минут.
Подготовка простой авто��атической щетки для чистки насадок

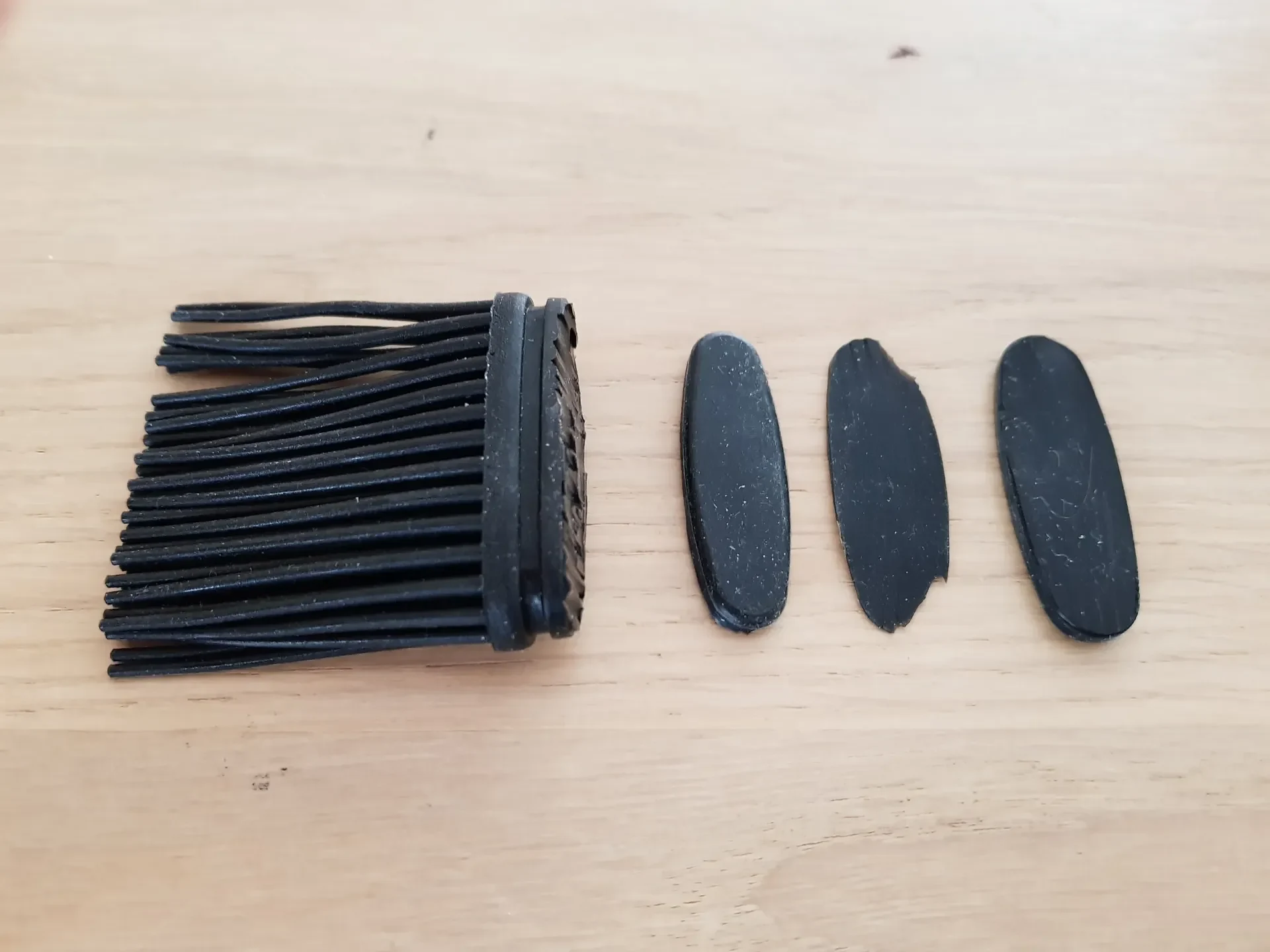

Отрежьте три кусочка (более узкий, более толстый и снова более узкий) снизу кисти (см. одно из изображений), в результате чего должна остаться сплошная нижняя часть приложения. 8,5 мм ножом Стэнли.
Обрежьте «волоски» кисти до прибл. 12 мм ножницами.
Сборка простой автоматики
