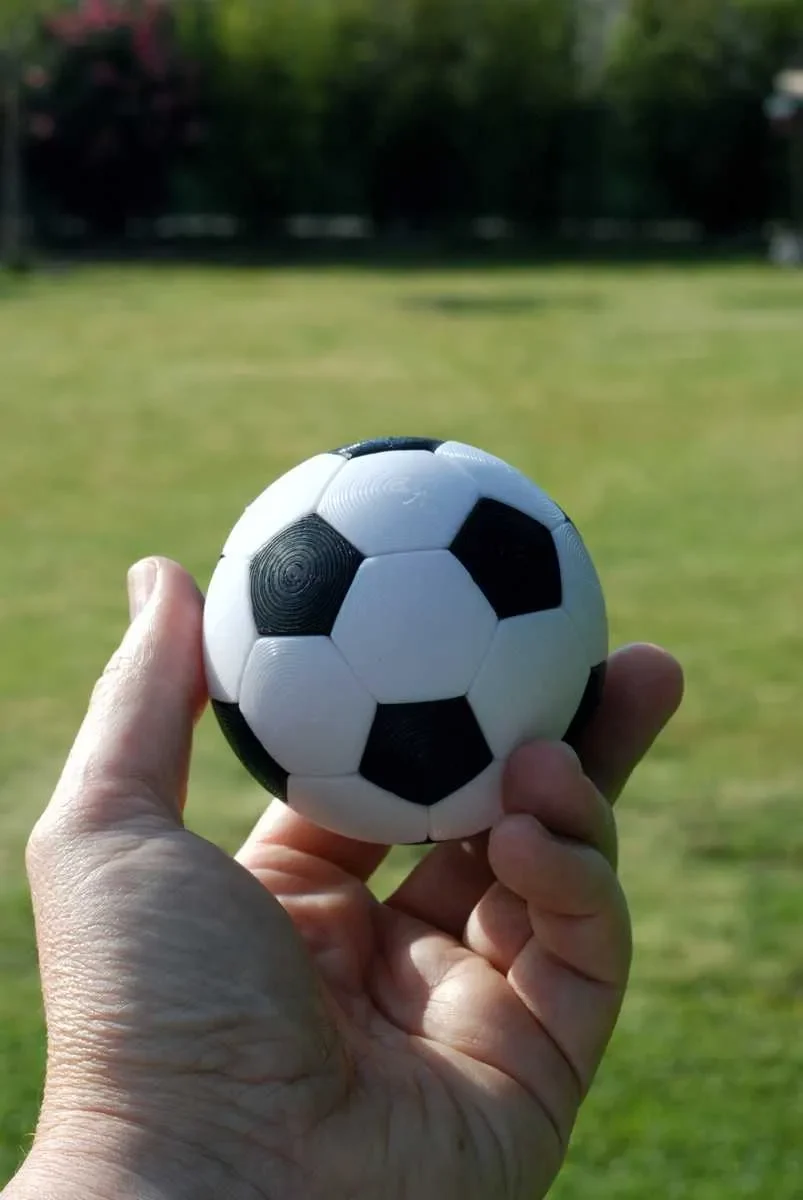

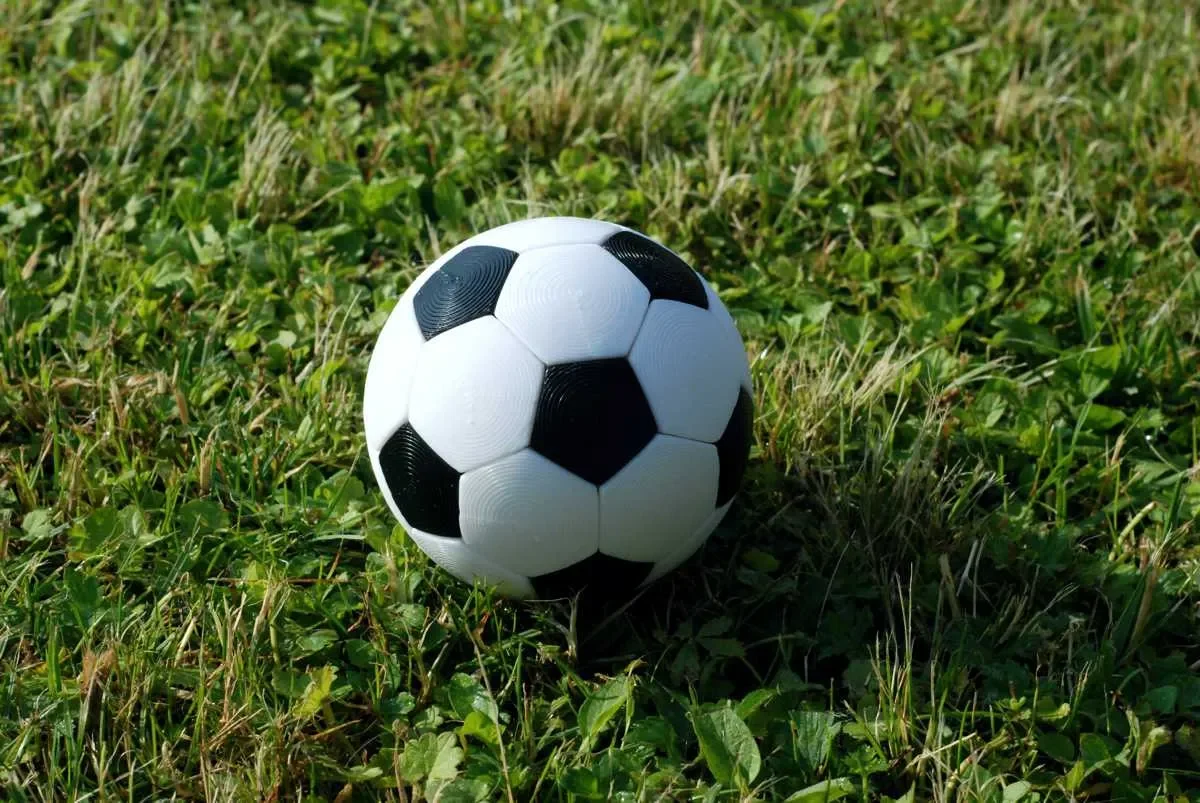

Магнитный пазл с футбольным мячом.........
Магнитные игрушки доставляют странное удовольствие, как и некоторые геометрические объекты. Один из таких геометрических объектов, названный «усеченный икосаэдр», широко известен и обладает своей странной привлекательностью...
Инструкция по печати

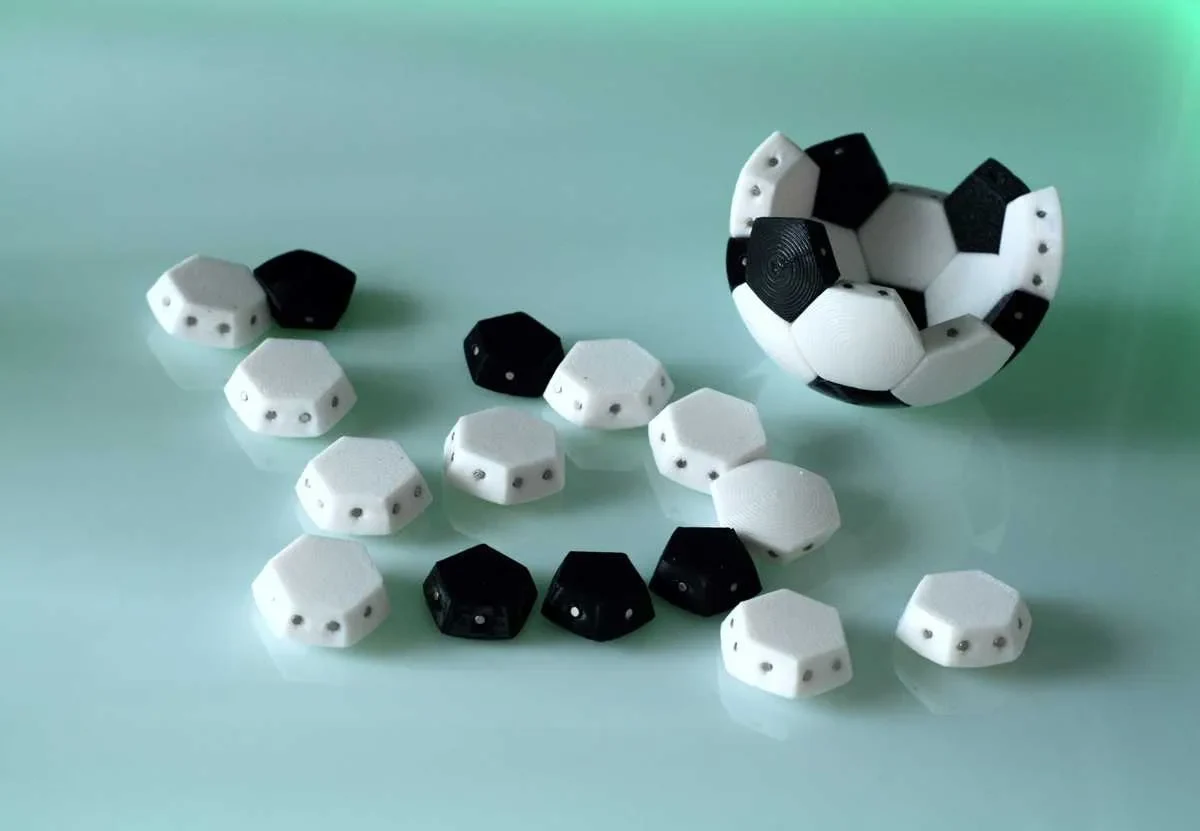

Для полной сферы вам нужно напечатать 12 пятиугольников и 20 шестиугольников. Распечатайте пятиугольники черным цветом и шестиугольники белым, чтобы имитировать культовый дизайн футбольного мяча.
Я рекомендую использовать адаптивную высоту слоя для нарезки, чтобы получить гладкую верхнюю поверхность с более высоким разрешением по Z, но более быстрым временем печати для невидимой нижней части. Не забудьте увеличить верхние сплошные слои до более высокого значения (например, 8), чтобы избежать пробелов на поверхности.
Обновление (07 сентября 2023 г.): Я добавил параметризованный дизайн в виде файла f3d (Fusion 360), который позволяет изменять размер шара и магнитов. Кроме того, я добавил более крупную модель в виде файла 3 мф для печати (файлы *-722), из которого получится шар диаметром 23 см с использованием магнитов 6 х 3 мм.
Инструкция по сборке
Хотя печать довольно проста, приклеивание магнитов на место требует некоторого терпения. Для модели требуется в общей сложности 240 крошечных магнитов, правильно размещенных в пазах. Канавки рассчитаны на неодимовые магниты диаметром 2 мм и высотой 1 мм, которые можно приобрести в Интернете наборами по 300 штук примерно за 10 евро.
Перед установкой магнитов рекомендую немного просверлить паз сверлом 2 мм.
Чтобы приклеить магниты, я использовал суперклей. С крошечными магнитами мне пришлось нелегко, пока я не нашел правильный порядок действий: вместо того, чтобы наносить клей на канавку, я положил каплю на тарелку и окунул магниты в эту каплю один за другим.
Отказ от ответственности
Не храните эту модель под рукой, когда вы устраиваете вечеринку. Это не только привлечет слишком много внимания, но и в конечном итоге вам придется распечатать несколько копий для своих друзей...
