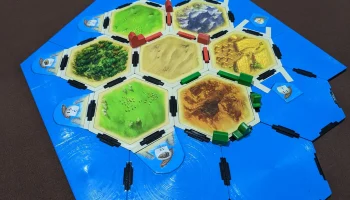

Магнитные рамки для плитки Катан

Важно следить за тем, чтобы при работе с небольшими магнитами их не могли проглотить дети, домашние животные или люди, поскольку они могут нанести серьезный вред. Пожалуйста, уважайте магниты и следите за ними соответствующим образом.

Слишком дешево, чтобы покупать официальные 3D-плитки? Нравится стандартное оформление? Не нравится печатная 3D-плитка? Не нравятся картонные морские рамки? Не нравятся другие конструкции из соображений безопасности?

Нет проблем, попробуйте это.

Наконец-то дошли руки до рамок для картонных деталей Катана. Потребовалось некоторое разочарование по поводу создания сценария Моряков, чтобы заставить меня что-то с этим сделать :)

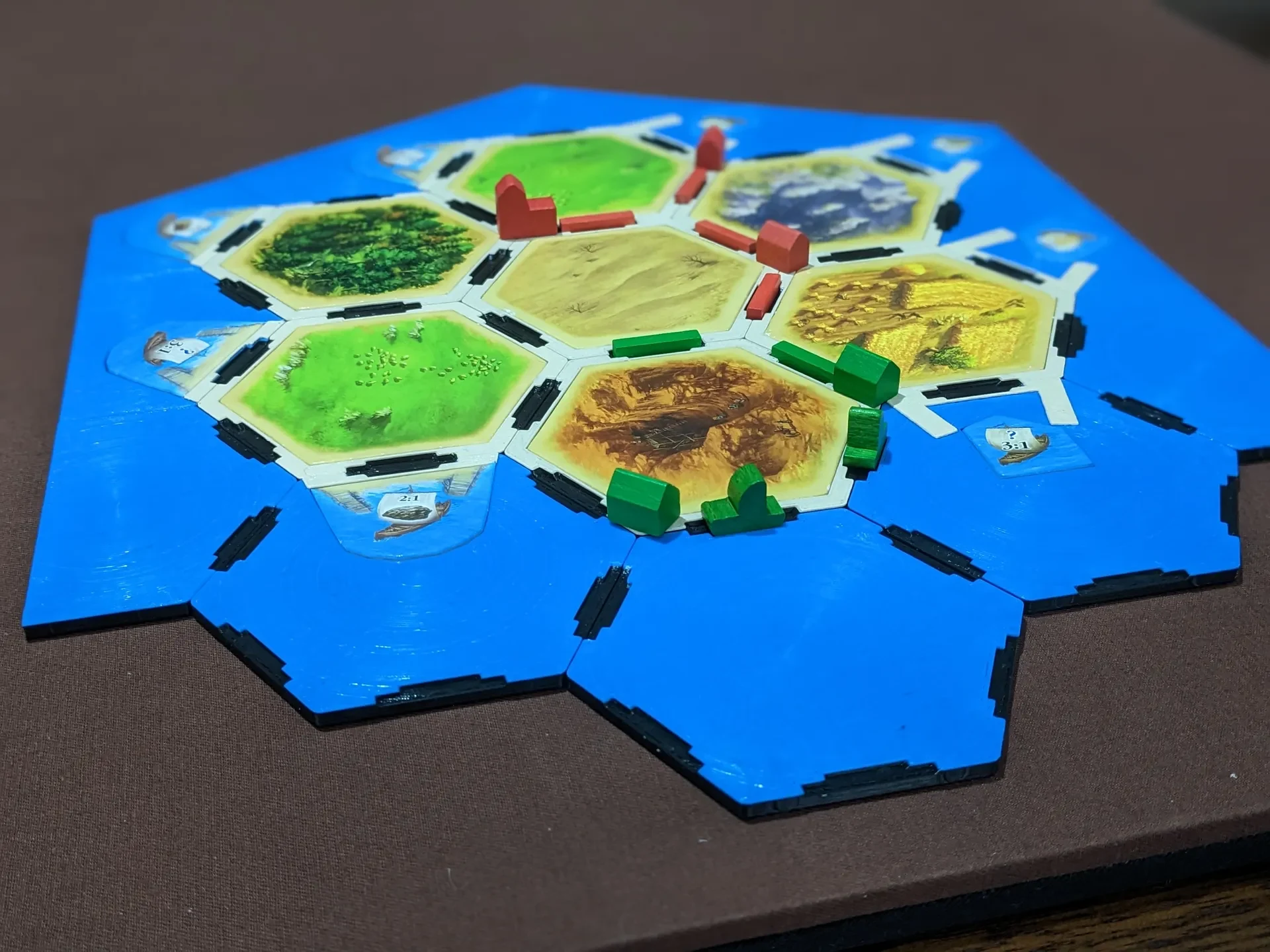

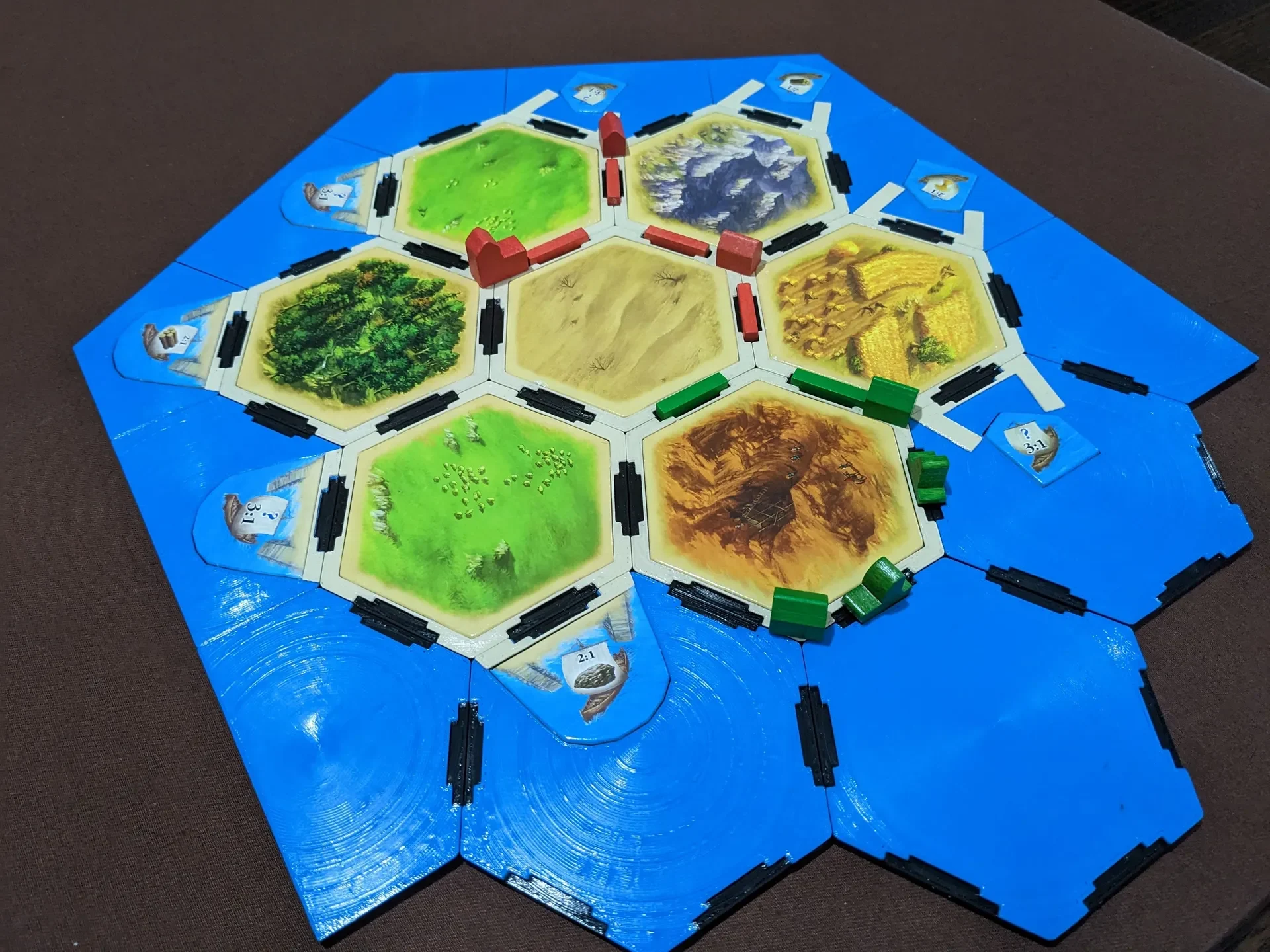

Распечатайте его, вставьте картонные детали в кармашки или рамки и играйте!

Спасибо Клаусу Тойберу за такую ​​потрясающую игру. РВАТЬ.

Особенности:
Используйте настоящие кусочки настольной игры.
Магниты!
Многоцветная печать с помощью Color Print.
Дорожные, лодочные и верблюжьи дивоты.
Морские границы.
Рычажные порты действия.
Чистые, скошенные линии.
Поддерживаемые игры:
Базовая игра + расширение 5-6р.
Моряки + надбавка 5-6р.
Как сделать

Эти отпечатки оптимизированы для пауз цветной печати в PrusaSlicer. Они не только используются для печати правильных цветовых характеристик, но и для приостановки печати на нужной высоте для вставных магнитных карманов. Затем продолжайте печатать новым цветом прямо поверх магнитов! Это необходимо для того, чтобы магниты постоянно фиксировались внутри отпечатка.

Проще всего использовать прилагаемый магнитный инструмент, чтобы гарантировать правильную ориентацию двух магнитов с каждой стороны при каждом новом отпечатке. Сначала распечатайте два из них, обращая особое внимание на противоположную ориентацию двух трубчатых магнитов, когда вы опускаете их в середине печати. Если они соединятся из стороны в сторону, когда вы закончите печать, значит, все готово.

Затем вы можете использовать намагниченные магнитные инструменты, чтобы правильно сориентировать каждый набор магнитов по сторонам оставшихся частей. Загрузите магнитный инструмент с двумя магнитами, совместите инструмент со стороной приостановленной печати и вставьте их в карманы. Отсортировано. Им, как правило, хочется полезть в карманы, чтобы оказаться поближе к стальной печатной платформе.

Магниты

Для каждой шестиугольной плитки/рамки требуется 12 кусков круглых трубчатых магнитов размером 3 x 3 мм, подобных тем, которые можно найти здесь.

Для отпечатков SeaEdge используется 8% того же материала, а для отпечатков SeaCorner — 6%.

Поскольку магниты физически не соприкасаются друг с другом и разделены периметром в 1 мм, я рекомендую использовать магниты с высоким рейтингом N для хорошей силы сцепления между напечатанными деталями.

Настройки печати

Пункты, выделенные жирным шрифтом, обязательны.

Сопло: 0,4
Материал сопла: Латунь
Примечание. Не используйте стальную насадку. Магниты любят сталь. Горячие магниты, прикрепленные к насадке, неприятны и небезопасны. Или, если на то пошло, хорошо для магнита.
Высота слоя: 0,2
Периметры: 2
Нижние слои: 2
Верхние слои: 4
Примечание. Четыре верхних слоя гарантируют, что, когда придет время менять цвета для вставки магнитов, вы не потеряете магниты в заполнении. В помощь будет как минимум один слой перекрытия.
Генератор периметра: Классический
Примечание. Арахна прокладывает траекторию инструмента по периметру кармана магнита, затем закрывает «дырку» на внешней поверхности периметра коротким сегментом. К сожалению, это означает, что магниты смогут выйти из своих карманов по бокам, если Арахна оставит какие-либо зазоры во внешнем периметре, достаточные для того, чтобы вытащить карман. Используйте Classic, чтобы избежать этого.
Плотность заполнения: 5-10%
Цветная печать
Море и магниты: 4,00 мм (я использовал Aurarum PLA Sky Blue)
Порты и рамки: 4,60 мм (я использовал Aurarum PLA Beige)

Высота цвета моря находится на отметке 4,00 мм, на этом уровне следует опускать магниты (3,80 мм на подставку).

Порты и рамки плиток требуют изменения цвета на 4,6 мм для последних трех слоев.

Математика

Если вы захотите сделать это, вот распечатки и магниты, которые вам понадобятся для полного набора.

Базовая игра (360 магнитов)
19 х TileFrame (228 магнитов)
3 x SeaCorner (18 магнитов)
3 x SeaCornerPortStock (18 магнитов)
6 x SeaEdge (48 магнитов)
3 x SeaEdgePortStockLeft (24 магнита)
3 x SeaEdgePortStockRight (24 магнита)
