Магнитный зажим для крепления шланга гидратации.........
Это сделано для облегчения доступа и хранения шланга водяного баллона.
Этот зажим предназначен для крепления к лямкам шириной 11 мм или 25 мм (1 дюйм).
В моем случае я прикрепил его к лямкам на лямках моего рюкзака Osprey шириной 11 мм.
Оригинальный я потерял, потому что он был рассчитан на ремешки шириной 19 или 25 мм, поэтому был слишком свободным и падал.
Я разработал его так, чтобы он был похож на существующий немагнитный хомут для шланга для гидратора, который у меня уже есть. Вот такой же на Амазоне. Вы также можете найти их на eBay гораздо дешевле.
Файл Inventor можно легко изменить под любую ширину ремешка.
Я купил эти магниты. Они имеют диаметр 10 мм и толщину 1 мм. Непартнерская ссылка.
20 апреля 2024 г.: ред. 6

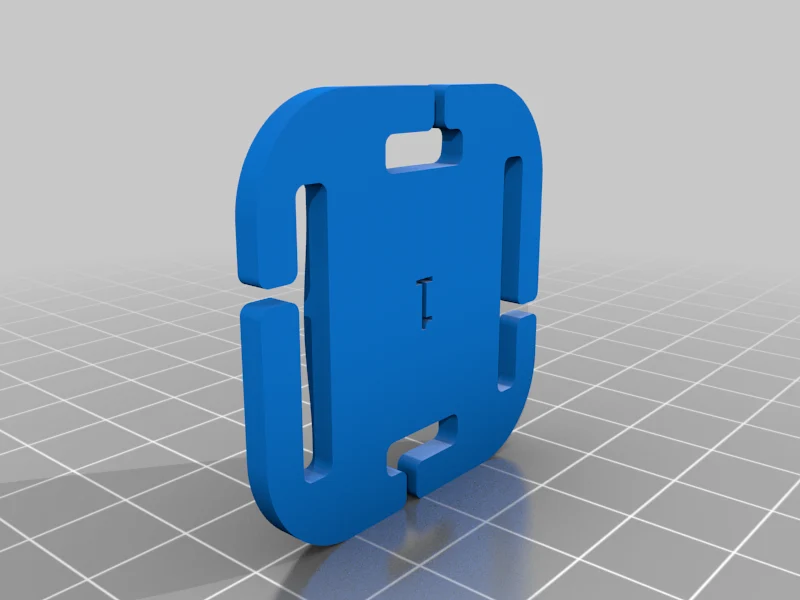

Модель Solidworks 2020 сейчас
модернизирован до более мощных магнитов
Внешний диаметр 7,92 x высота 3,19 мм, 2 шт.
очищенный файл CAD
включает в себя как часть, которая крепится к ремням рюкзака, так и часть, которая крепится к шлангу для гидратации (рассчитана на внешний диаметр 3/8 дюйма)
еще не напечатан
Обновление от 25 апреля 2024 г.

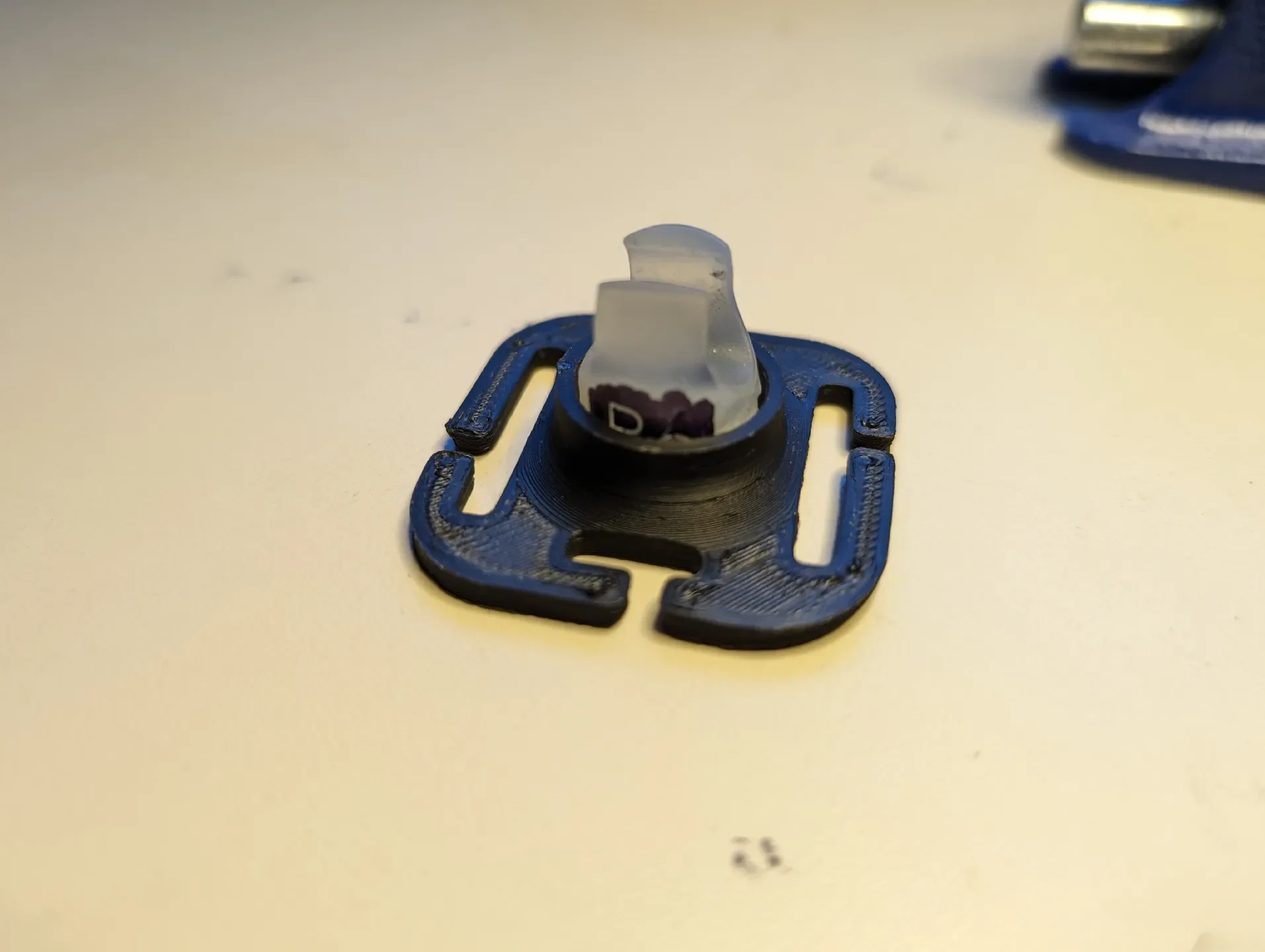

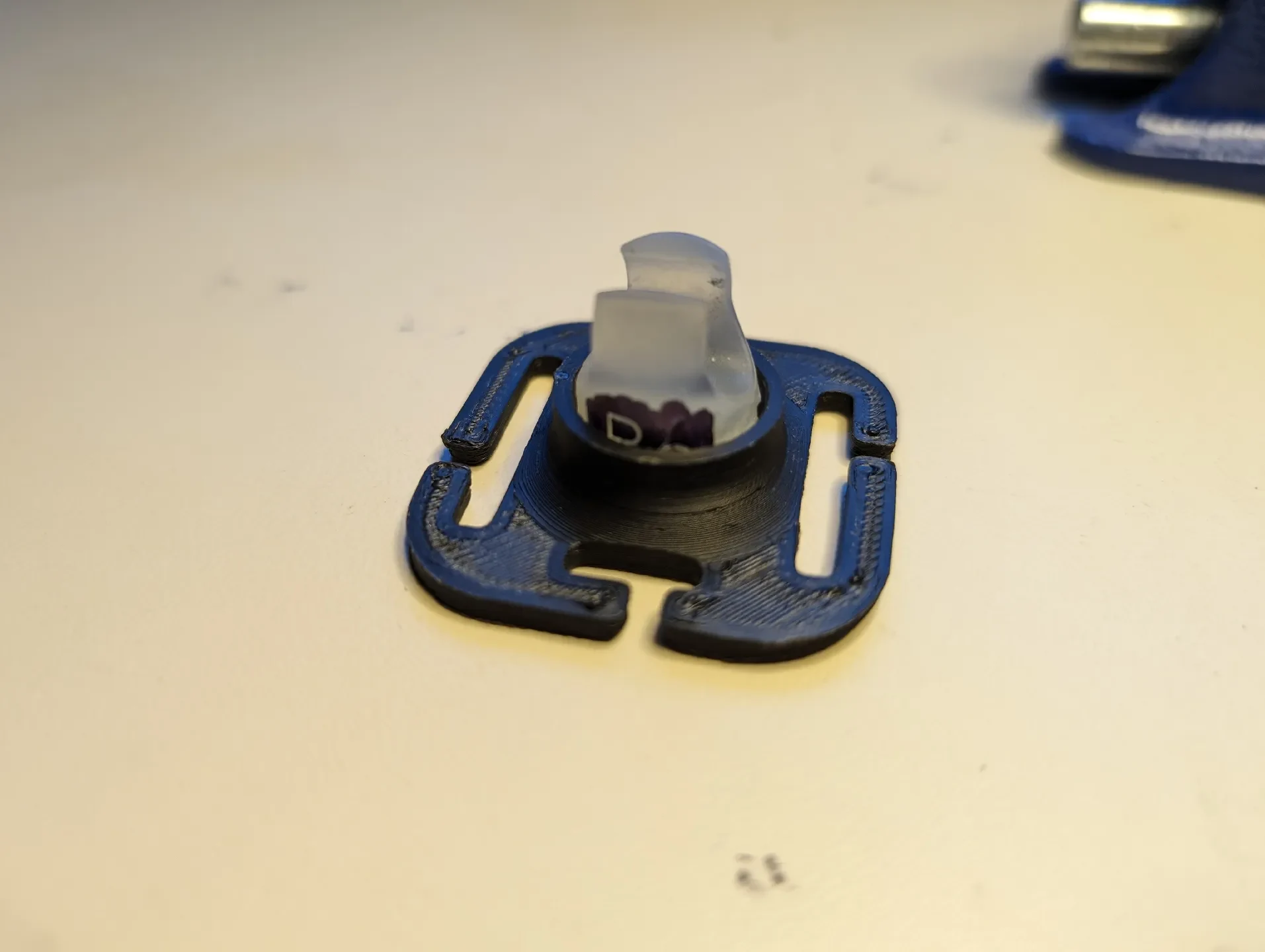

пришлось расточить центральную полость до 16 мм, чтобы обеспечить легкое соединение двух печатных деталей вместе

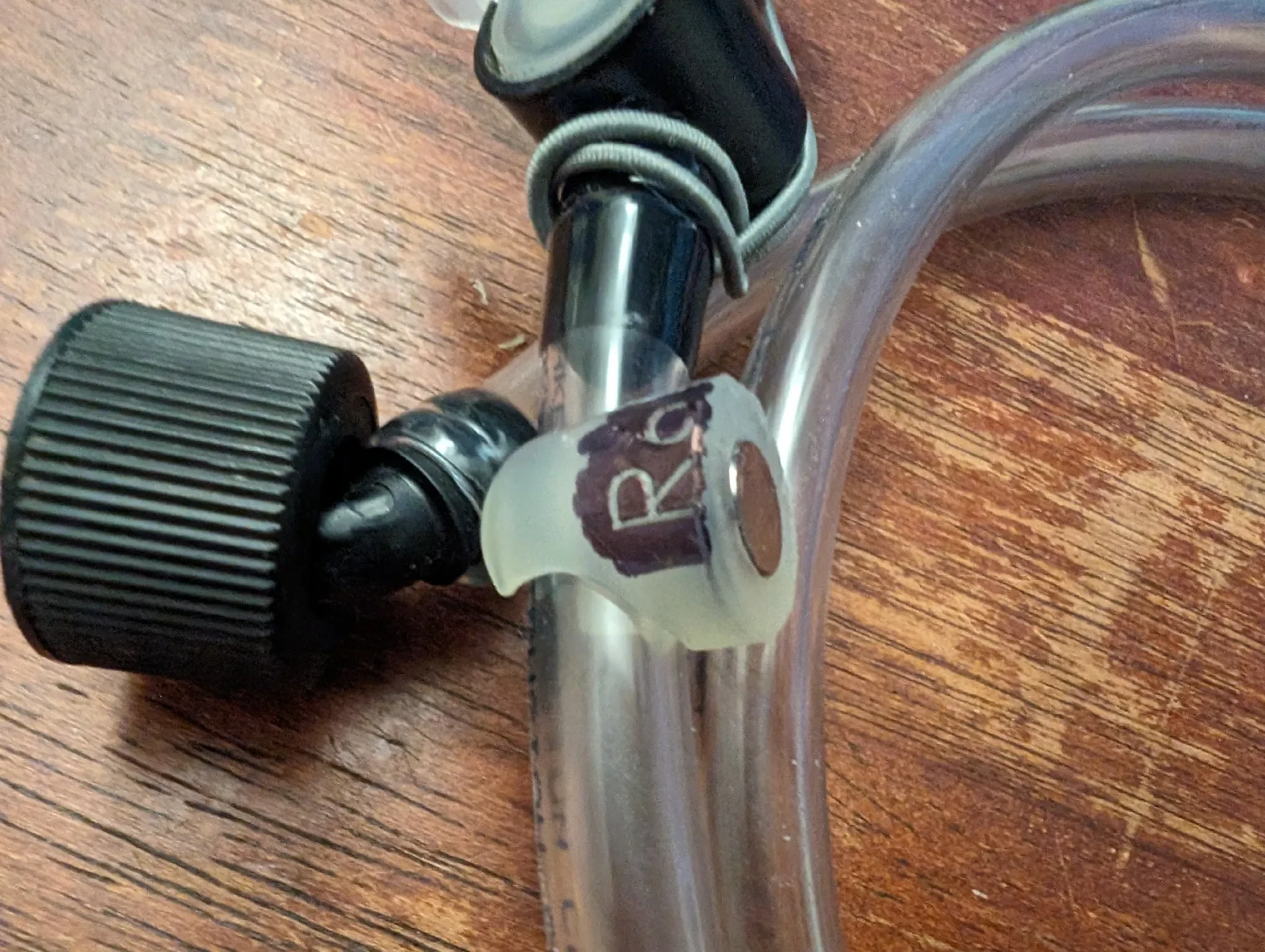

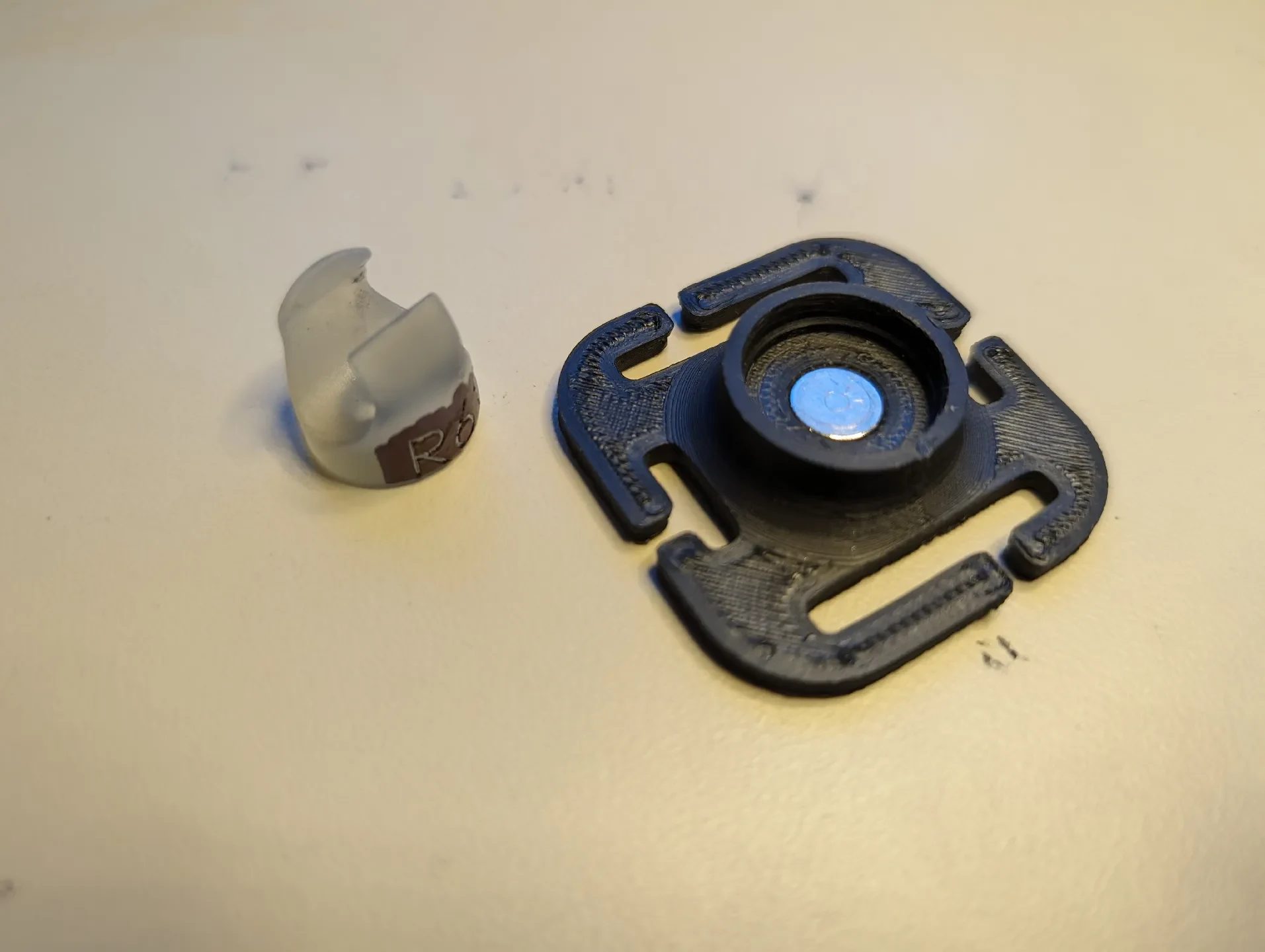

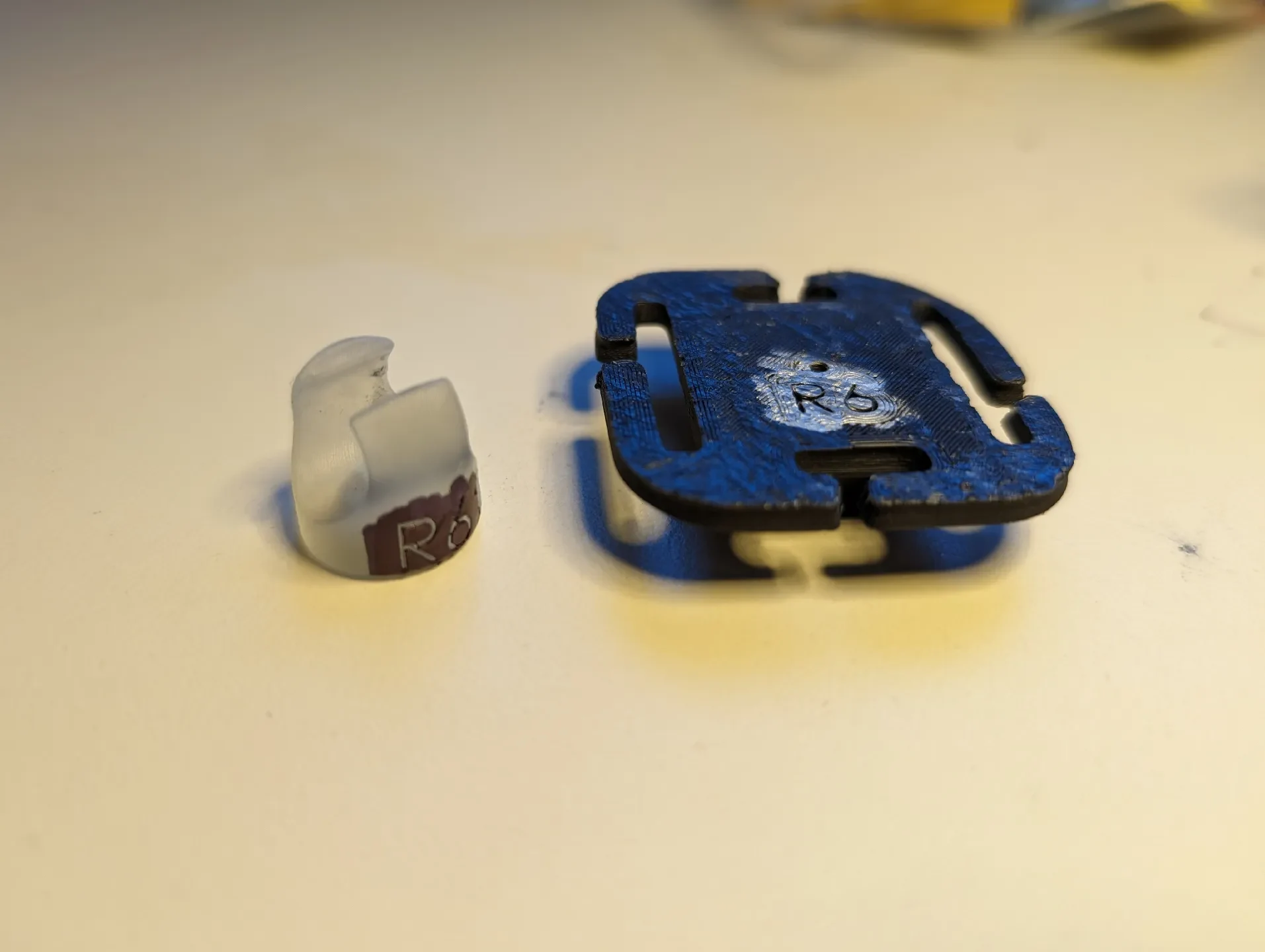

деталь для крепления шланга, напечатанная на бланке Form 3 из прочной смолы
немного свободен от посадки

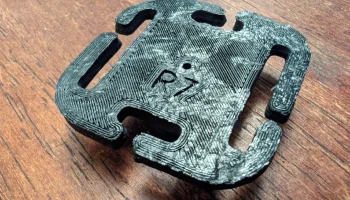

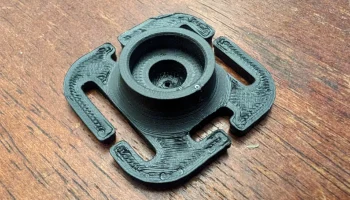

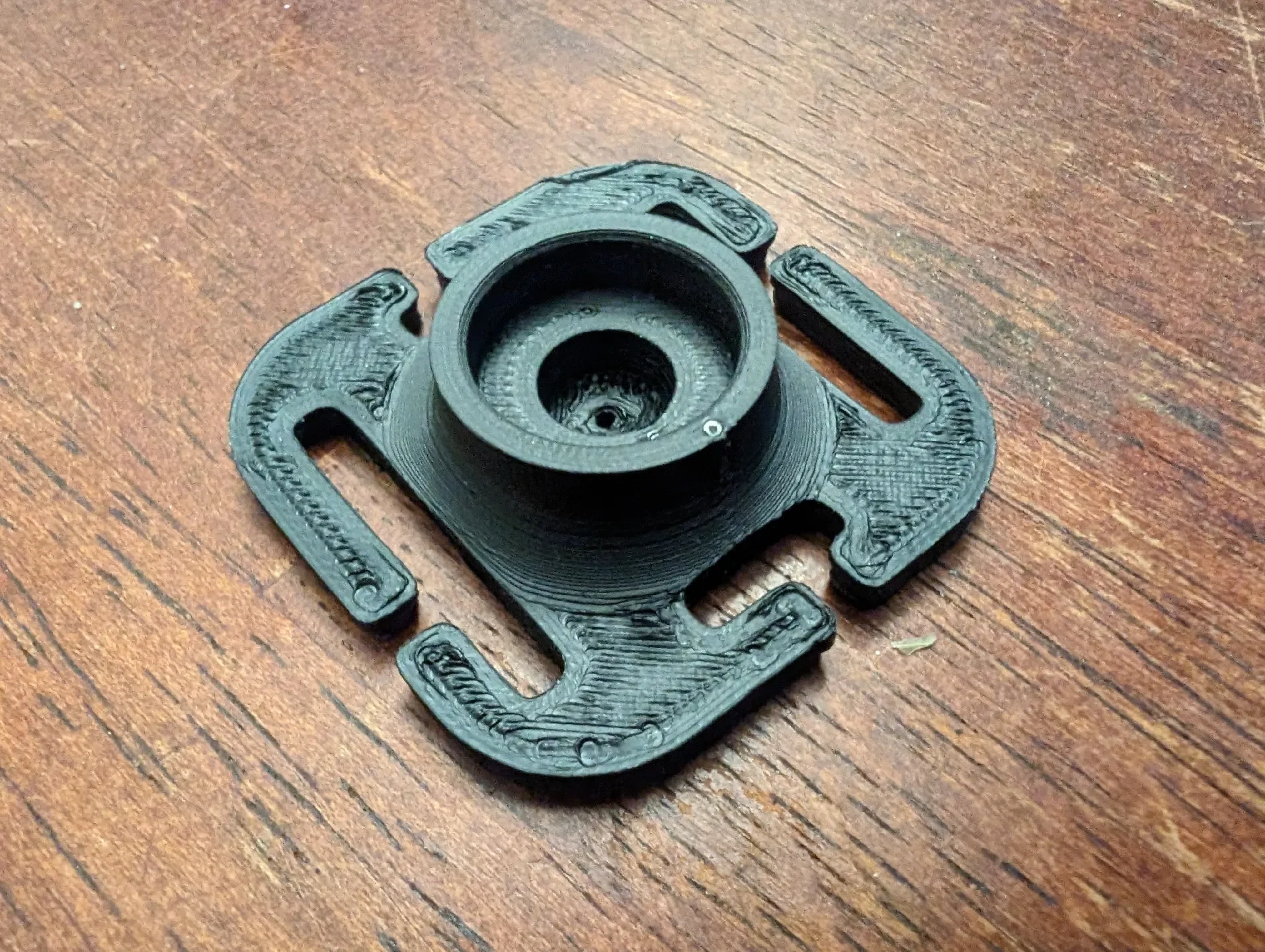

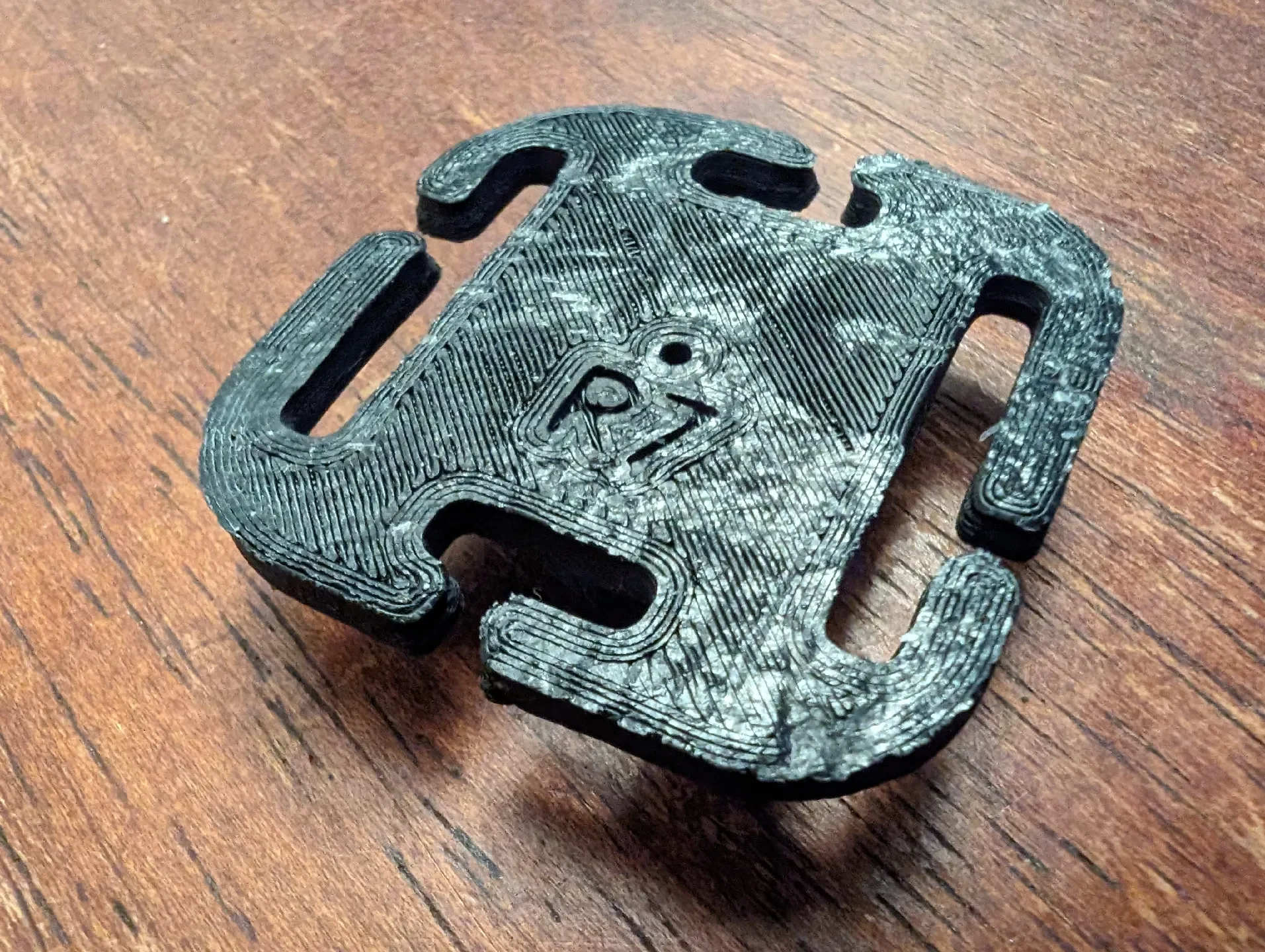

Деталь для рюкзака, напечатанная на UM S3 из нити HIPS.
HIPS кажется довольно неточным по размерам
Обновление от 19 мая 2024 г.

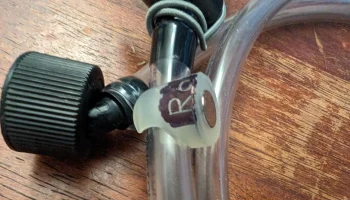

Деталь, установленная на шланге, слишком свободно прилегает к шлангу

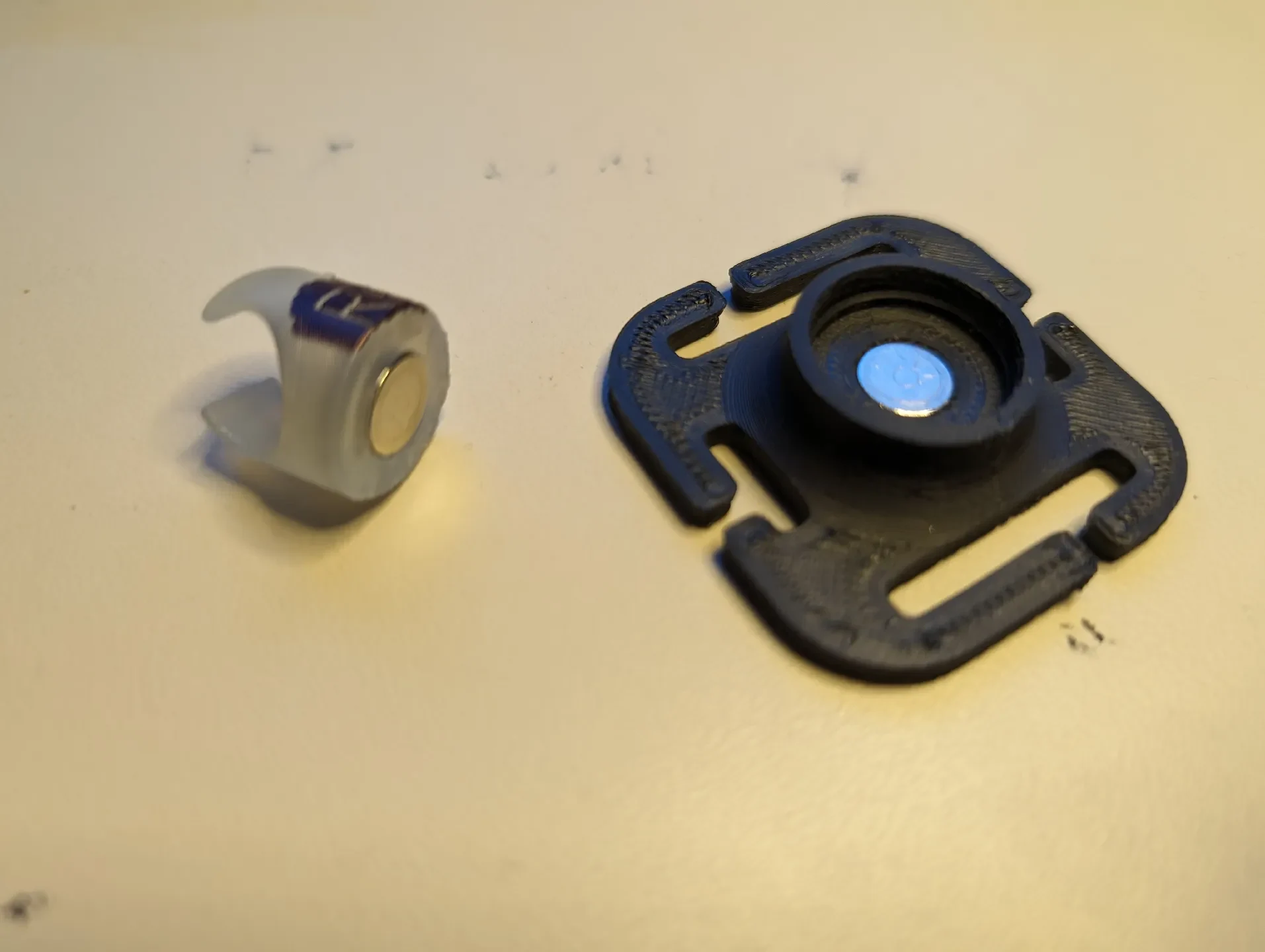

Магниты очень сильные и приятные, но теперь шланг просто отсоединяется от детали, на которой он крепится.
Магнит, встроенный в деталь, крепящуюся к шлангу, вышел из-за недостаточно хорошей запрессовки
Я не приклеивал это на место, но подумаю об этом в следующий раз, когда подниму деталь, крепящуюся к шлангу.

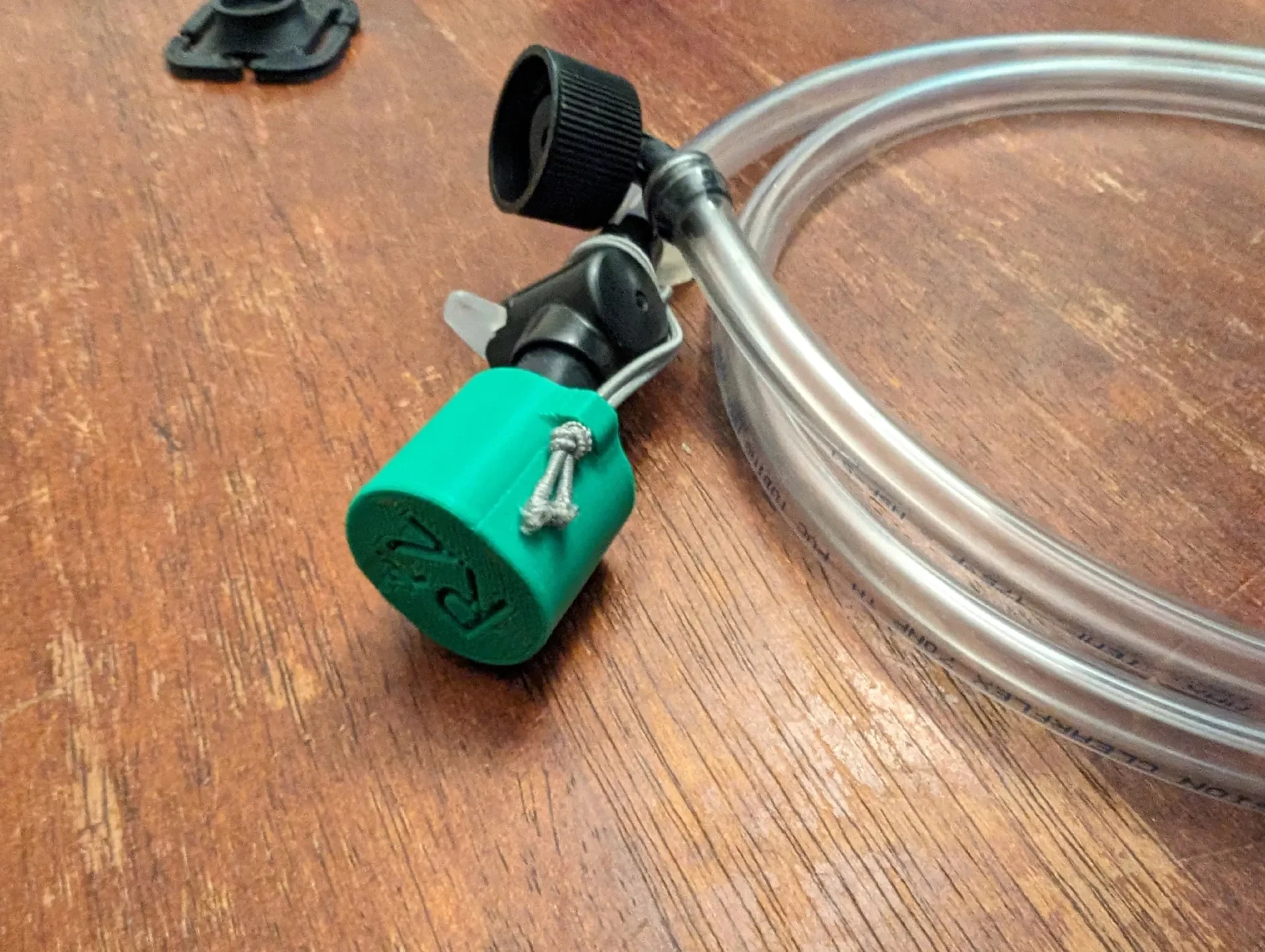

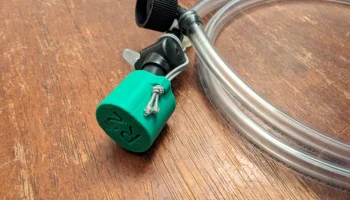

20 мая 2024 г., ред. 8
базовая часть без изменений
замена держателя шланга
полость магнита углублена на 0,5 мм
теперь крепится к шлангу с помощью стяжки
Ширина 2,6 мм
высота 1 мм
