Магнитная силовая планка/крепление в замочной скважине......

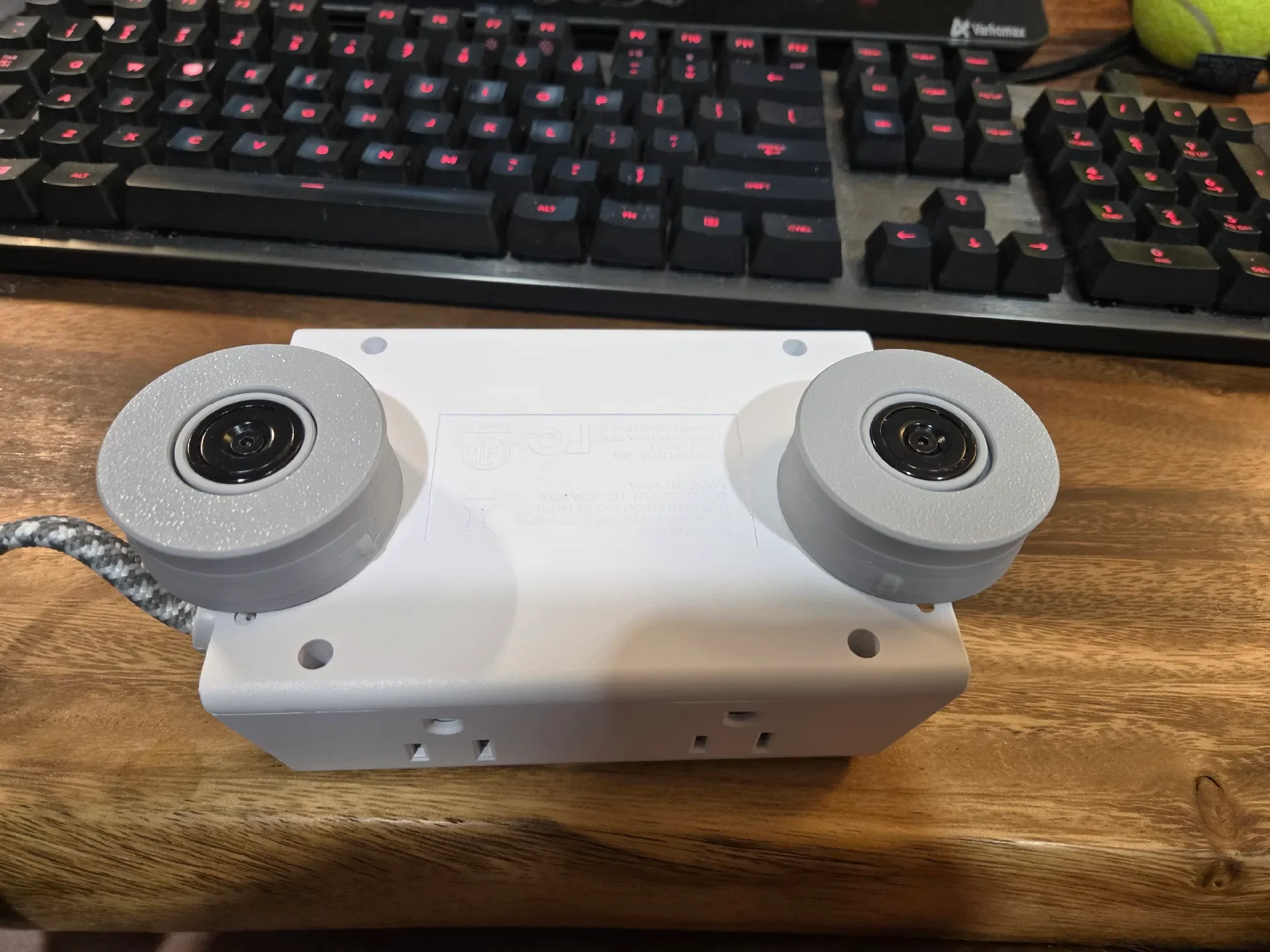

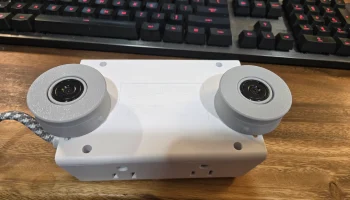

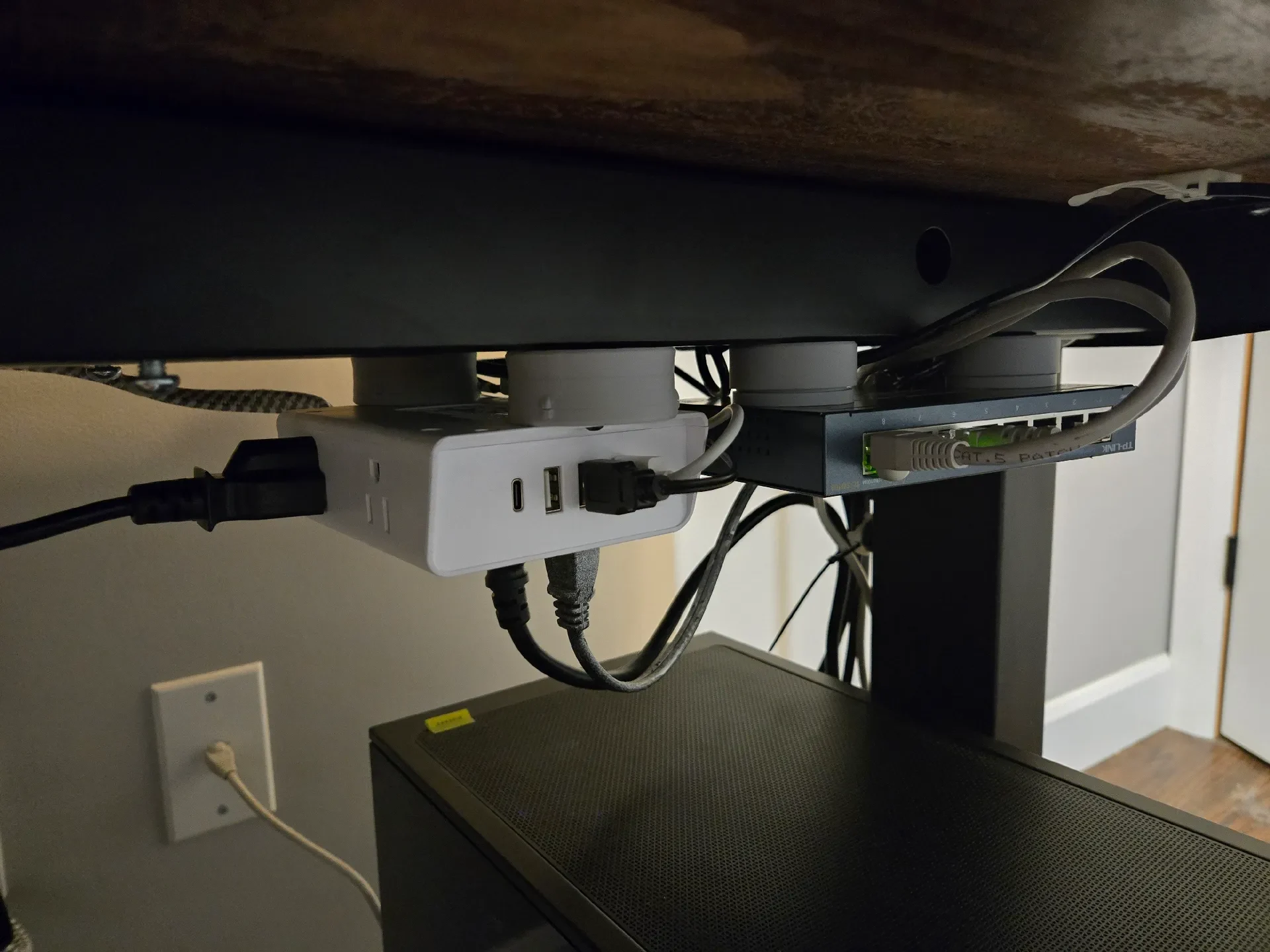

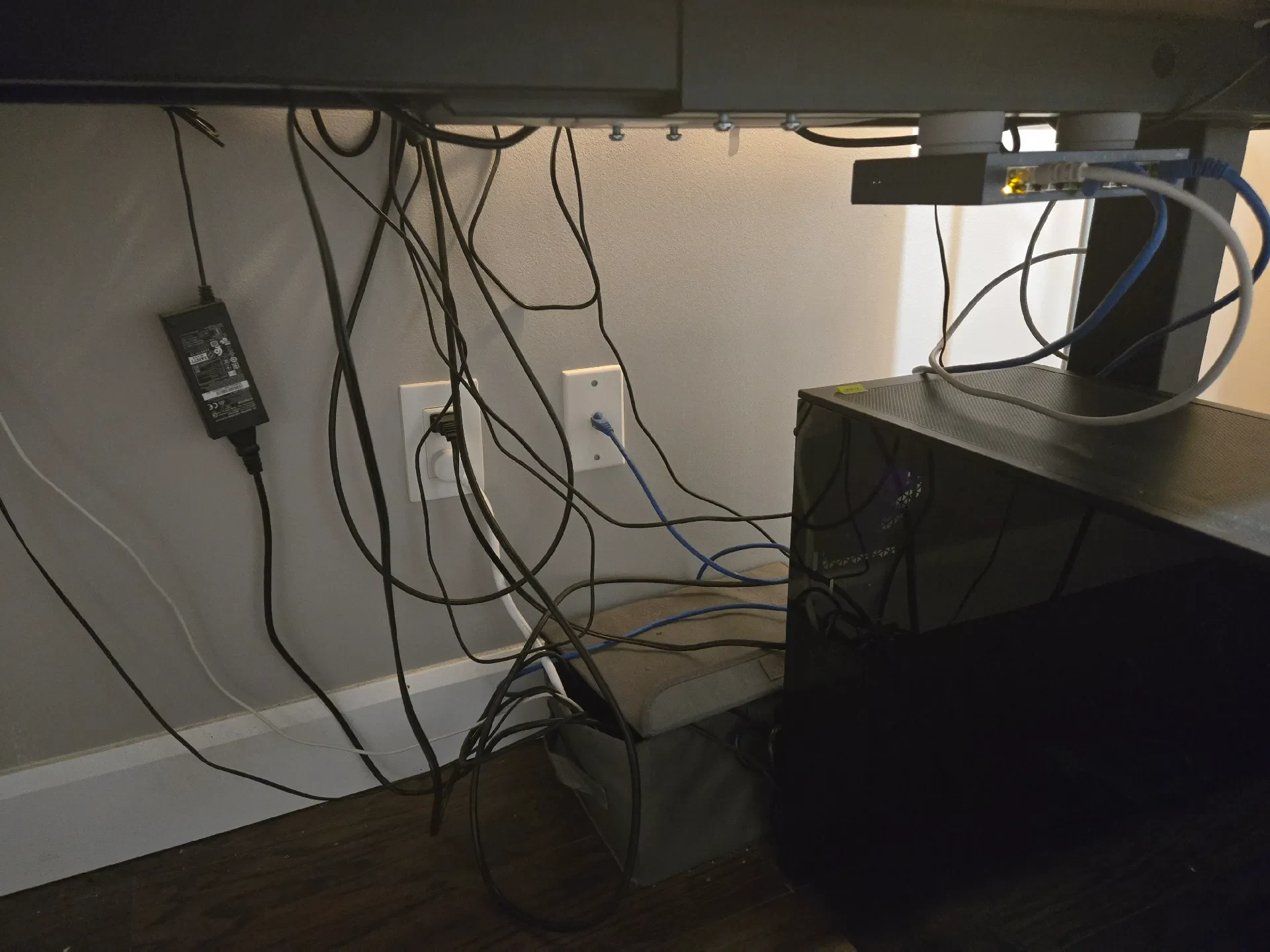

Я увидел, что LTT делает со своей системой MCM, и подумал, что было бы интересно сделать версию PBK своими руками, чтобы я мог наводить порядок под своим столом. В настоящее время использую 2 пары для небольшого переключателя и панели питания.

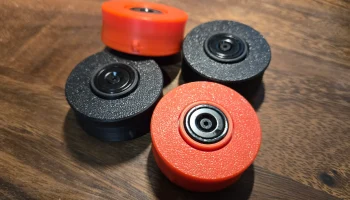

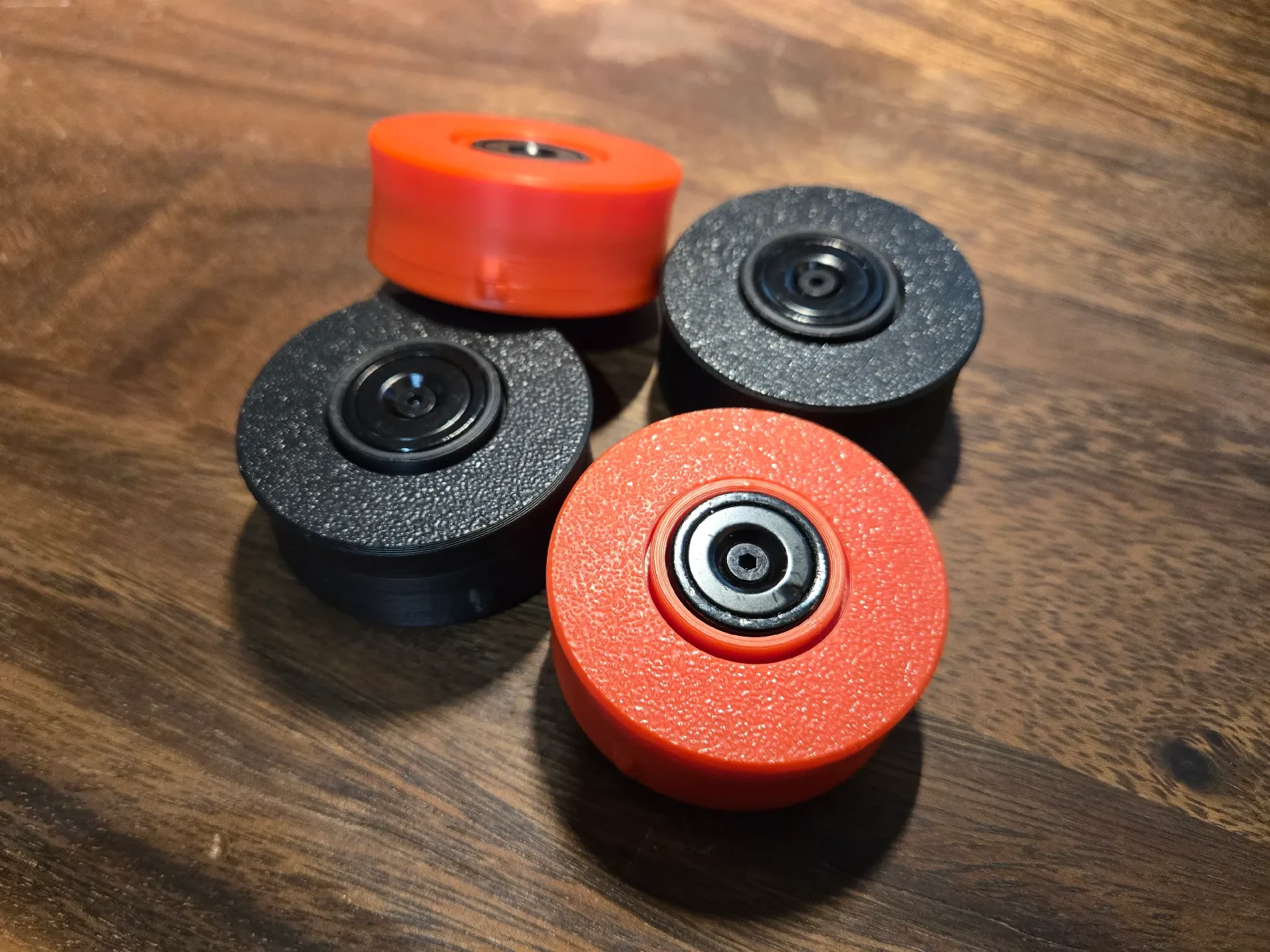

Печать PLA обеспечивает более плотное прилегание и фиксацию на месте. ABS или другие могут потребовать некоторой тонкой настройки, поскольку с ABS они кажутся ненадежными.

спецификация

КОЛ-ВО 2: Вставка для термофиксации M3 (длина 4,5 мм, тип Voron)
КОЛ-ВО 1: Магнит с потайной головкой диаметром 20 мм — я покупаю номиналом «40 фунтов» (я использовал https://tinyurl.com/3v4ep3x9)
КОЛ-ВО 1: Винт M3 с потайной головкой — 10 мм (для магнита)
КОЛ-ВО 1: Винт M3 с полукруглой головкой — 10 мм (для замочной скважины)
КОЛ-ВО 3: пружины — я использовал пружины с внешним диаметром 8 мм и длиной 10 мм (у меня также есть файл для пружин длиной 15 мм, максимальный внешний диаметр — 9 мм)

Сборка

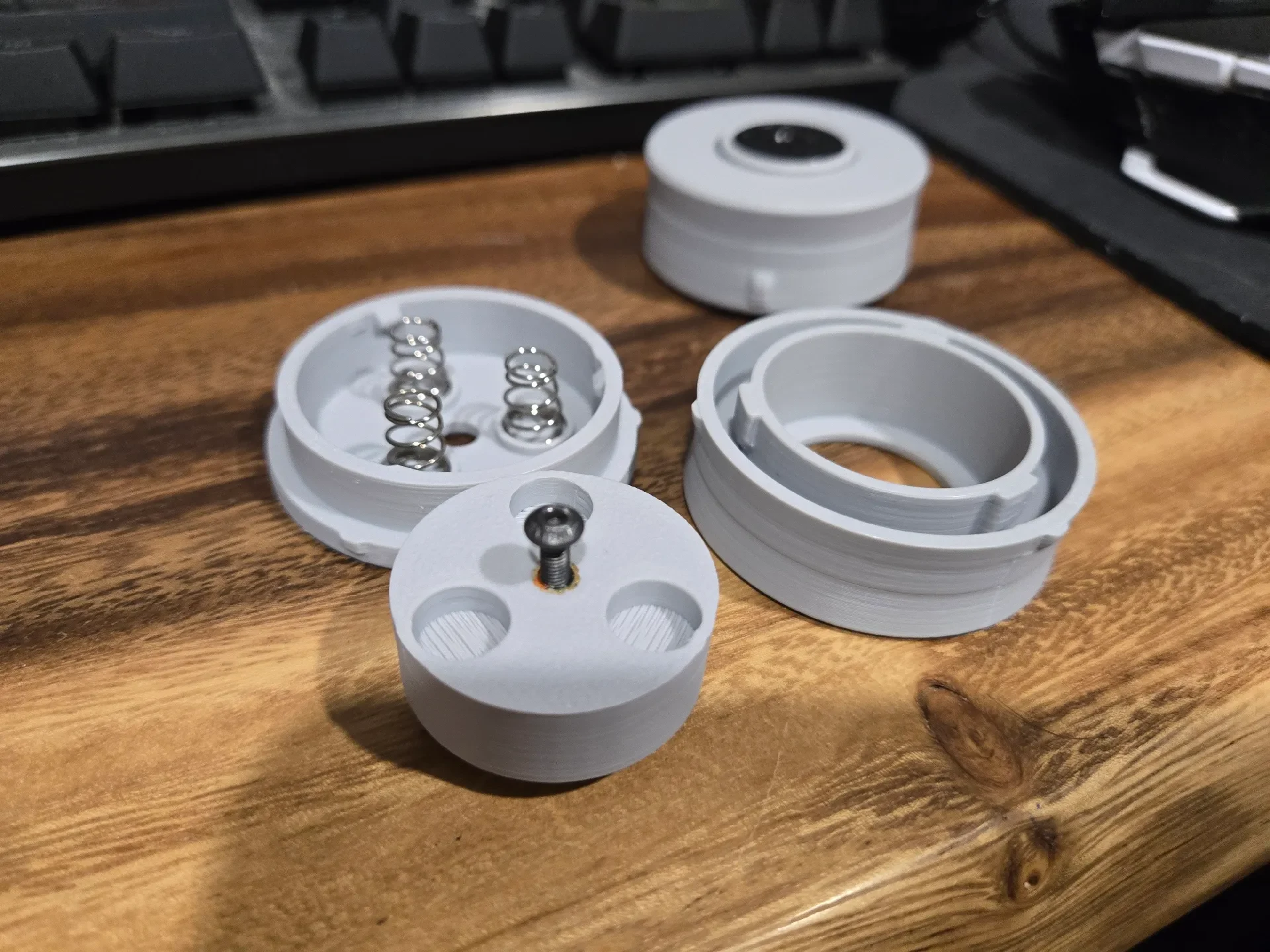

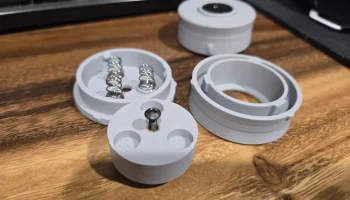

Вставьте вкладыши для термофиксации во внутреннюю часть, одну сверху, одну снизу.
Поместите 3 пружины в круги на основании.
поставь инни на пружины
Поместите верхнюю часть на внутреннюю часть и основание, нажмите вниз и поверните верхнюю часть по часовой стрелке, пока выступы выравнивания не совпадут.

Использование

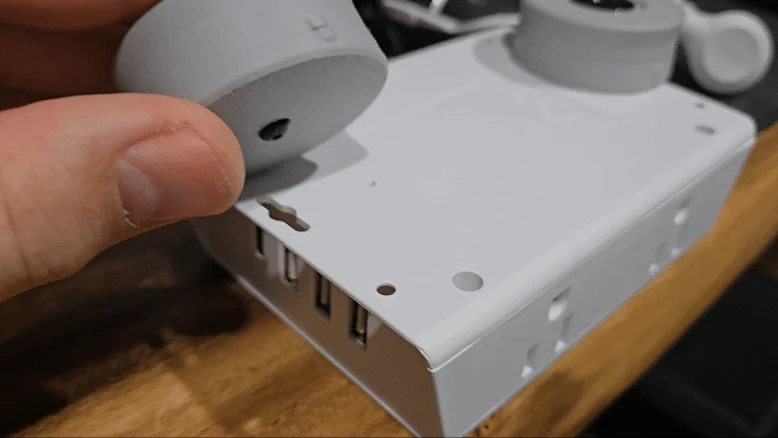

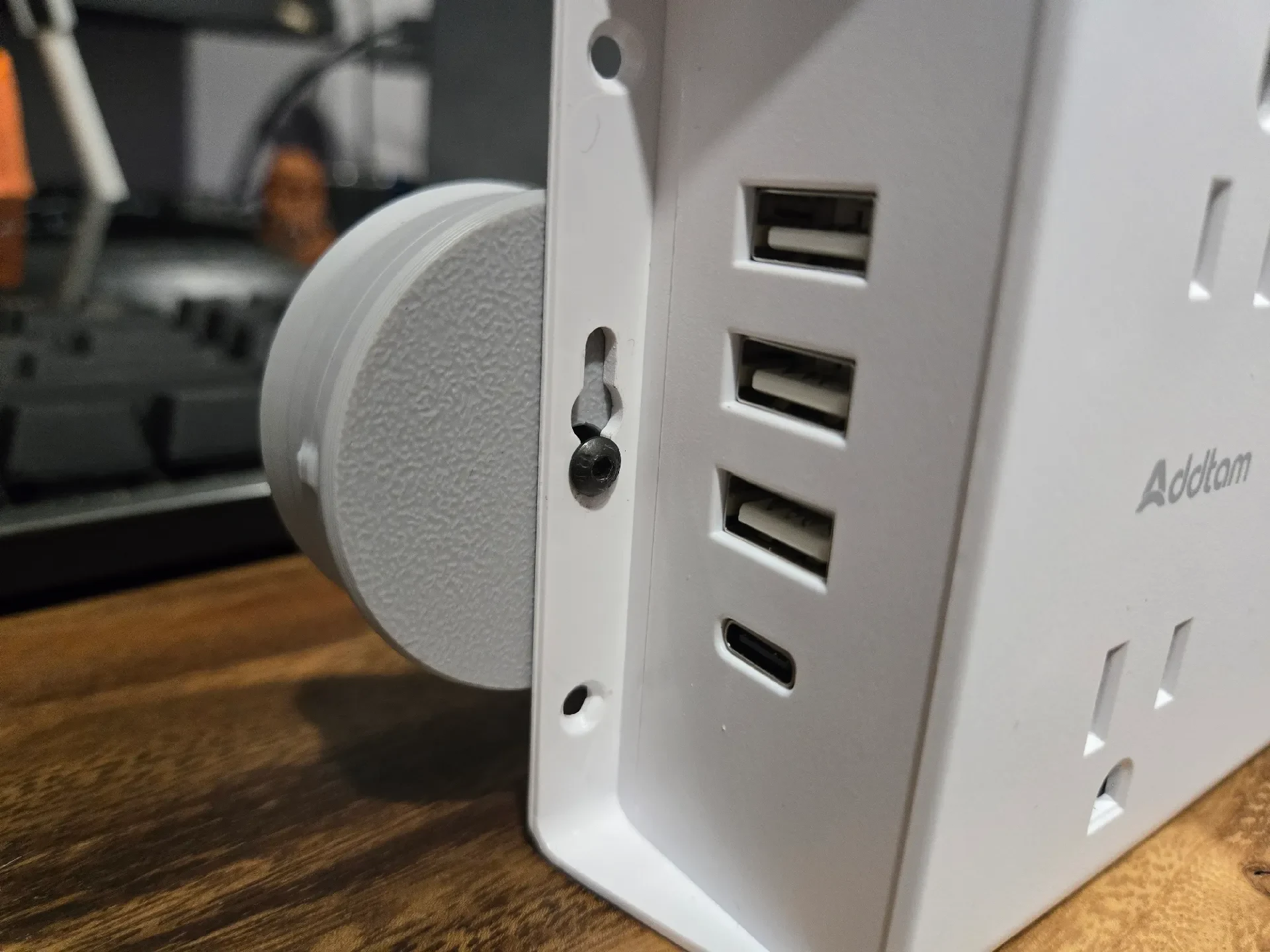

Поместите головку пуговицы в замочную скважину, нажмите на внутреннюю часть и сдвиньте узел.
