Умный экстрактор дыма - работает с Apple Home - на базе E..

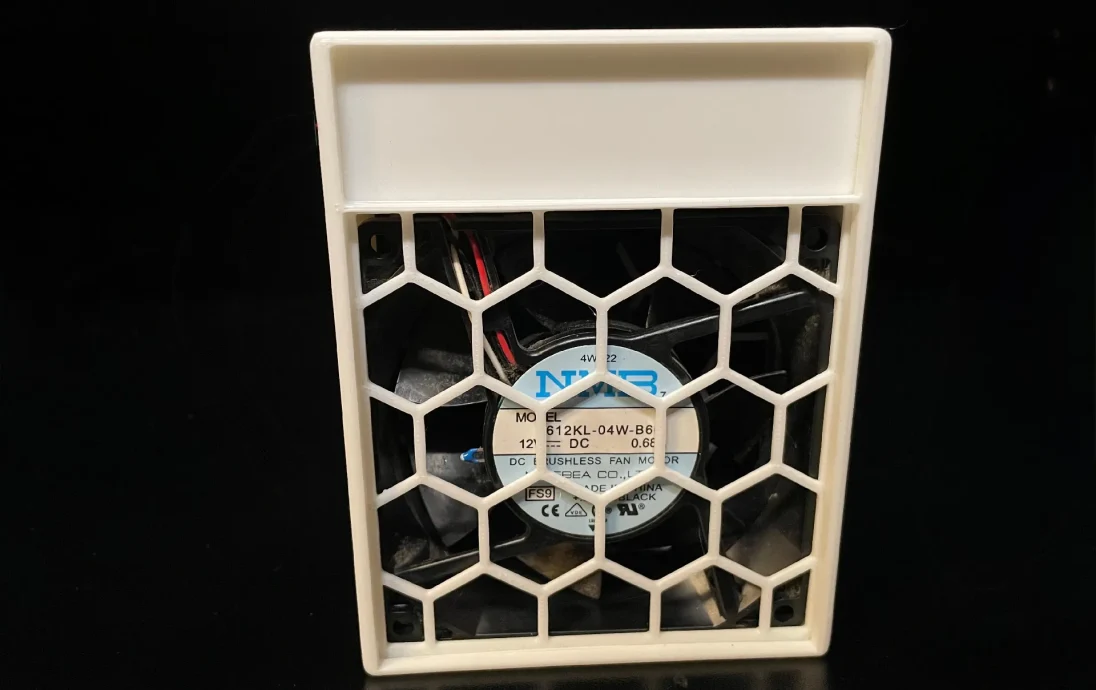

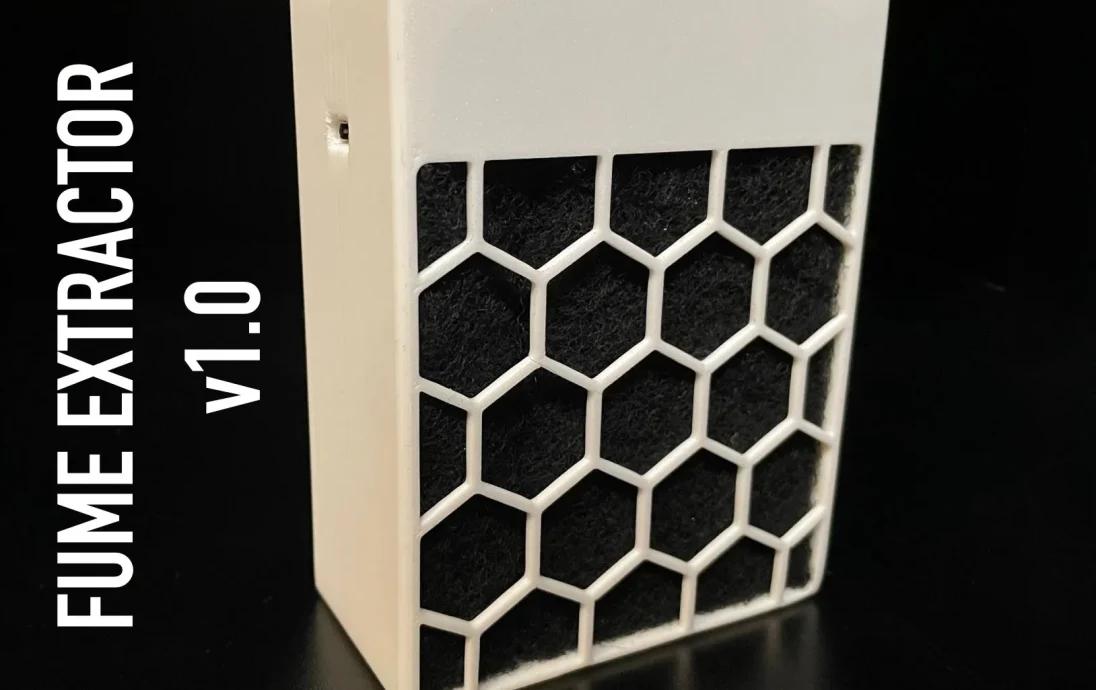

Это прототип компактного вытяжного устройства. Вентилятор оснащен вентилятором размером 90x90x30 мм на 12 В, который был взят из старого компьютера Dell. Он управляется ESP32 и легко интегрируется с Apple Home. Это позволяет вам включать и выключать вентилятор непосредственно с вашего iPhone или других устройств, совместимых с HomeKit (концентратор не требуется).

26 декабря 2024 г.

Релиз v1.0

Список изменений:

Улучшенный дизайн: обновленный дизайн для лучшего воздушного потока и современной эстетики.
Совместимость с портом USB-C: отверстие USB-C в ESP32 теперь подходит более точно.
Регулировка размеров: Небольшие изменения в основном корпусе для повышения удобства использования и сборки.
Улучшенный код (бета-версия v1.1):
Легкий спящий режим реализован для экономии энергии.
Частота процессора снижена до 80 МГц для продления срока службы батареи.

Необходимые детали:
Вентилятор 90x90x30 мм, 12 В
ЭСП32
Релейный модуль (управление 5 В)
Фильтр с активированным углем
Внешний источник питания 12 В и 5 В (в будущей конструкции будет использоваться внутренний источник питания)
провода, паяльник, горячий клей и т. д.

Как использовать:
3D-печать корпуса: распечатайте предоставленные файлы STL.

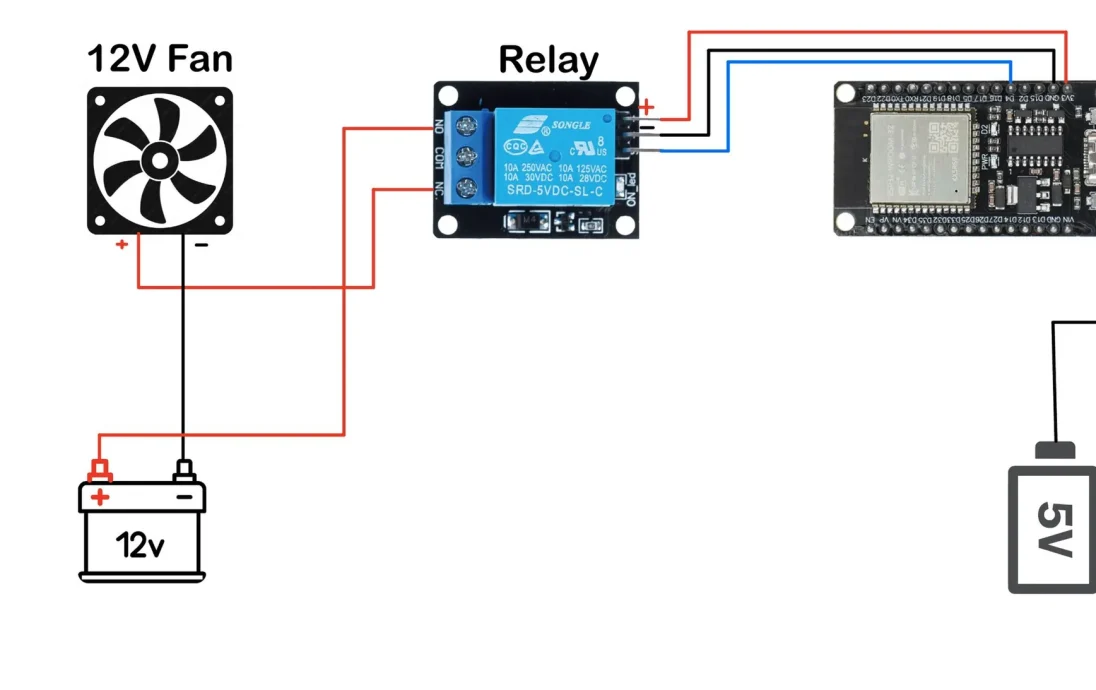

Соберите электронику. Следуйте электрической схеме, чтобы подключить ESP32, релейный модуль и вентилятор.

Прошивка кода: используйте предоставленный эскиз Arduino, чтобы прошить ESP32 с помощью кода интеграции HomeKit. Требуется библиотека HomeSpan.

Интеграция с HomeKit: выполните сопряжение устройства с iPhone, используя код сопряжения HomeKit по умолчанию: 466-37-726.

Настройки печати
Материал: PLA или PETG.
Высота слоя: 0,3 мм
Заполнение: 15%
Поддерживает: Нет
Размер сопла: 0,4 мм

Проект находится в стадии разработки, поэтому отзывы и предложения приветствуются!
