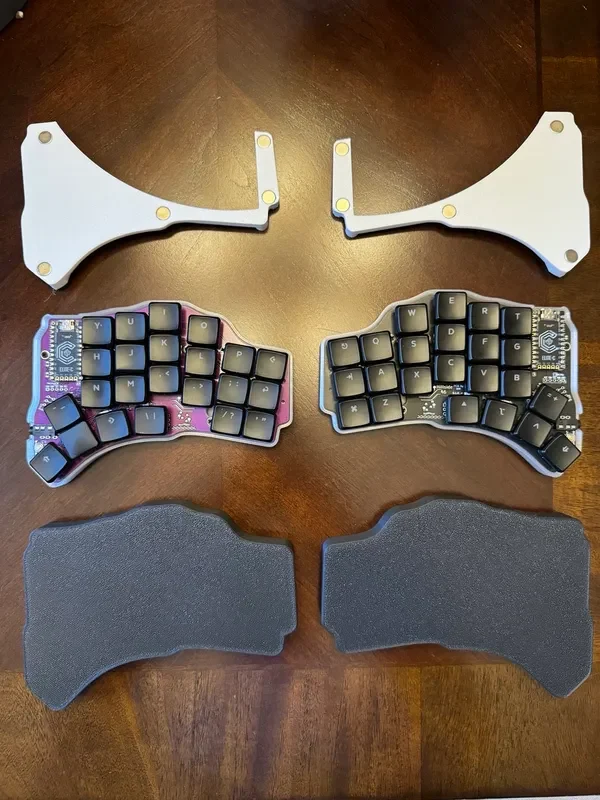

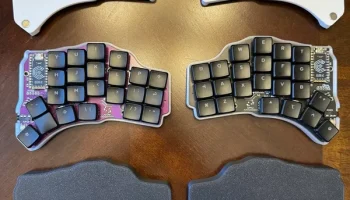

Чемодан Hillside 46 с магнитным креплением для палатки......
Огромное спасибо @rmwphd за то, что поделились со мной оригинальными файлами! Если вы заинтересованы в создании этого варианта семейства клавиатур Hillside, посетите репозиторий mmccoyd здесь: https://github.com/mmccoyd/hillside/tree/main/hillside46
Мне очень понравился оригинальный дизайн корпуса, и я, вероятно, не смог бы создать свой собственный с нуля с моими ограниченными навыками CAD, даже если бы захотел. Единственное, что меня немного разочаровало в оригинале, это то, чт�� решения для палаток, для поддержки которого он был разработан, похоже, постоянно нет в наличии (и дорого, даже если оно было в наличии). Я решил придумать решение для палатки, напечатанное на 3D-принтере, чтобы можно было быстро повторять и менять угол, когда захочу, при этом предоставляя дешевый, безопасный и портативный вариант.

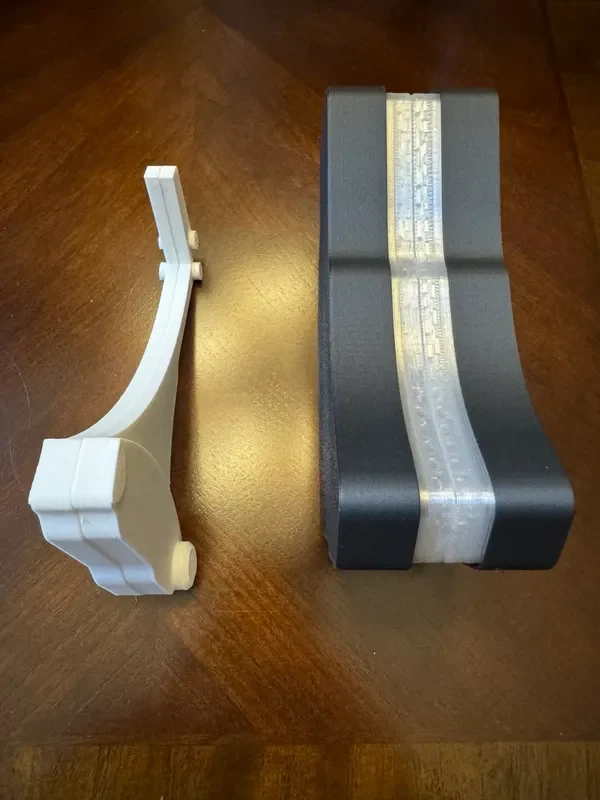

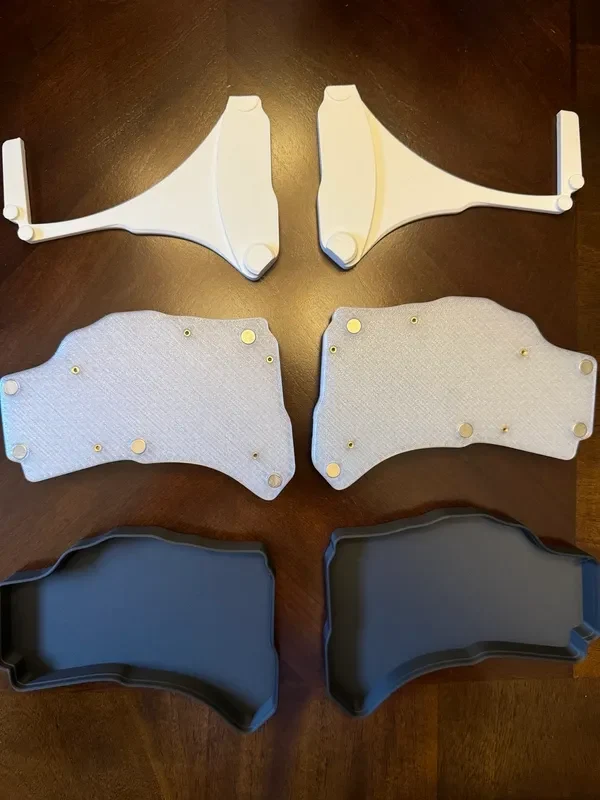

Чтобы удерживать палатку на месте, я спроектировал 5 карманов размером 8,2 мм в нижней части корпуса, а также в верхней части палатки. Это может быть излишним, поэтому не стесняйтесь заполнять столько магнитов, сколько считаете необходимым, и дайте мне знать, если вы обнаружите, что меньшего их количества достаточно. Я позаботился о том, чтобы полюса магнитов были противоположными на каждой половине корпуса и объекта палатки, чтобы два объекта палатки, а также две половины корпуса магнитно склеивались вместе для повышения портативности.
Я также добавил потайное отверстие в нижней части корпуса, чтобы облегчить установку термофиксированной резьбовой вставки M2, поскольку я обнаружил, что оригинальная конструкция приводила к тому, что большое количество пластика блокировало отверстие для винта после установки. У потайного отверстия есть дополнительное преимущество: ему легче (по крайней мере, для меня) удерживать вставку прямо, прижимая ее паяльником.
Я решил не включать сюда крышку, поскольку не вносил в нее никаких изменений. Посмотрите оригинальную модель и загрузите крышку здесь: https://www.printables.com/model/364122-hillside-46-keyboard-case-with-cover.
Пожалуйста, оставляйте свои отзывы и оставляйте отзывы. Хотите другой угол установки палатки, другое количество/расположение магнитов, что-то еще? Дайте мне знать, и я буду рад внести коррективы и загрузить варианты, если позволит время!
Расходные матери��лы, которые я использовал:
20 магнитов диаметром 8,2 мм: https://www.amazon.com/gp/product/B08C4SQSM3/
10 термофиксируемых резьбовых вставок M2: https://www.amazon.com/gp/product/B0B8GN63S2/
Белая нить PLA (палатка): https://www.amazon.com/gp/product/B08QMJB48V/
Прозрачная нить PLA (футляр): https://www.amazon.com/gp/product/B0C2Q99H12/
PLA-CF (крышка): https://www.microcenter.com/product/632387/inland-175mm-pla-pro-3d-printer-filament-10-kg-(22-lbs)-spool-carbon-fiber
Суперклей: https://www.amazon.com/gp/product/B0006HUJCQ/
Настройки печати:
Случай:

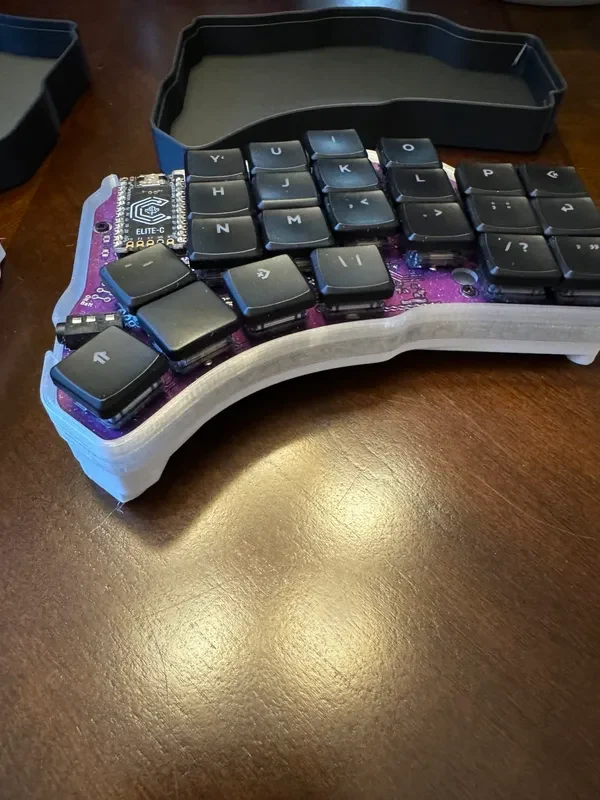

Нить накаливания: прозрачный PLA (чтобы лучше видеть свечение светодиода)
Плотность заполнения: 15%
Шаблон заполнения: перекрестная штриховка
Другие настройки: адаптивная высота слоя.
Отразите зеркальн�� вдоль оси X, чтобы создать правую сторону.
Палатка:
Нить накаливания: белый PLA (может лучше отражать слабое свечение светодиода?)
Плотность заполнения: 30%
Узор заполнения: гироид
Другие настройки: адаптивная высота слоя.
Отразите зеркально вдоль оси X, чтобы создать правую сторону.
Крышка:
Нить: PLA-CF
Плотность заполнения: 100% (вероятно, перебор)
Узор заполнения: Н/Д
Другие настройки: адаптивная высота слоя.
Отразите зеркально вдоль оси X, чтобы создать правую сторону.
Примечание. Я оставил допуски на отверстиях для магнитов немного свободными, чтобы принтерам с разными возможностями было легче печатать мои объекты. Лично я использовал хорошо откалиброванный принтер Bambu Lab P1S для печати всех объектов на моих фотографиях, в результате чего многие отверстия для магнитов (особенно на нижней стороне корпуса) оказались слишком большими, чтобы удержать их простой запрессовкой. Я положил немного суперклея Loctite 1364076 в каждый магнитный карман, чтобы все оставалось на месте.
