Магнитный мячик-непоседа

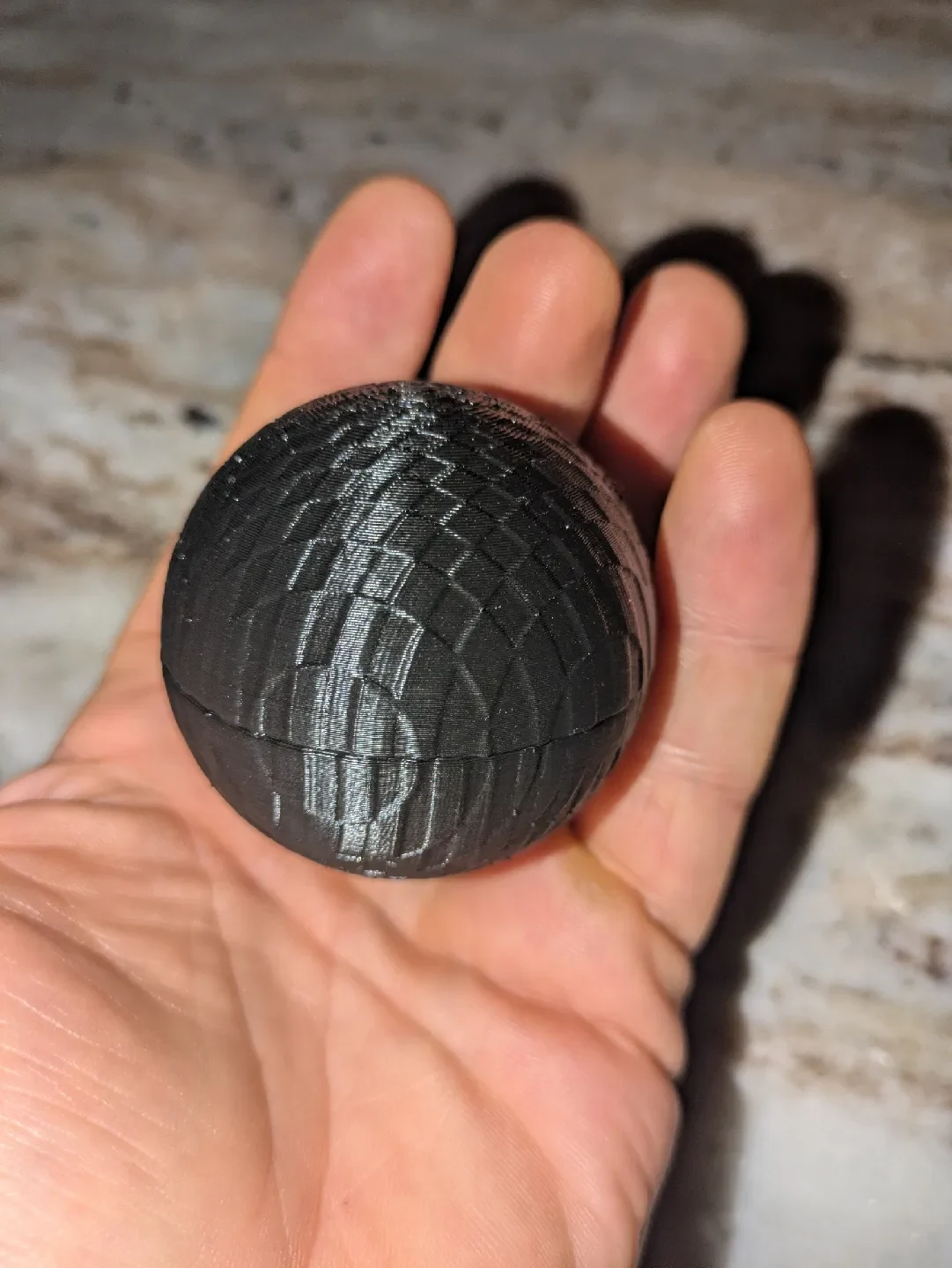

Лучшая настольная игрушка Я разработал этот магнитный мячик-непоседа, чтобы он представлял собой идеальное сочетание тактильной обратной связи и магнитного удовольствия. Внешняя поверхность имеет классический узор с ромбовидной накаткой, обеспечивающий отличное сцепление и ощущение в руке.
Волшебство происходит внутри. Мяч состоит из двух половин, в середине которого встроены неодимовые магниты. Если расположить магниты в определенной схеме с переменной полярностью, две половинки шара будут плавно притягиваться и фиксироваться вместе. Однако, если вы слегка повернете одну из половин, полярности столкнутся, создавая действительно забавный пружинящий эффект «отталкивания»!
Включенные варианты:
Большой: диаметр 55 мм.
Маленький: диаметр 45 мм.
Необходимое оборудование:
12 неодимовых магнитов — 6х3 мм (на каждую половину шарика требуется 6 магнитов).
Капля клея СА (Суперклей).

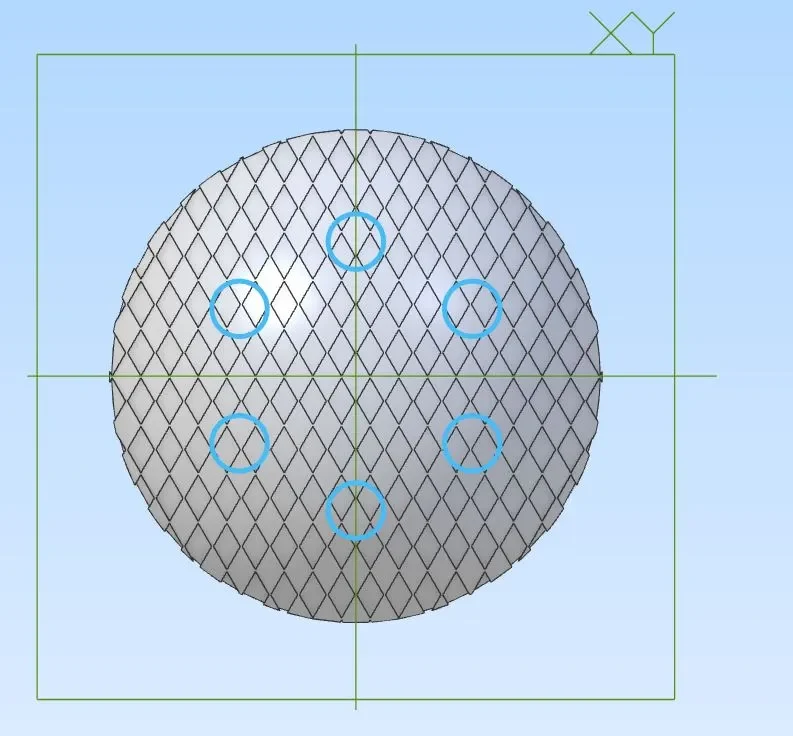

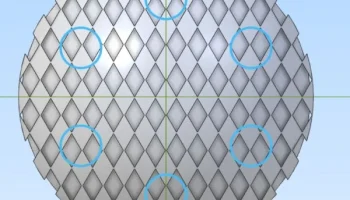

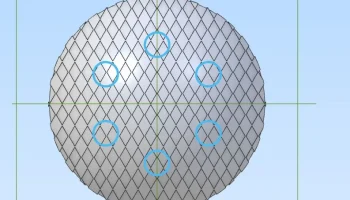

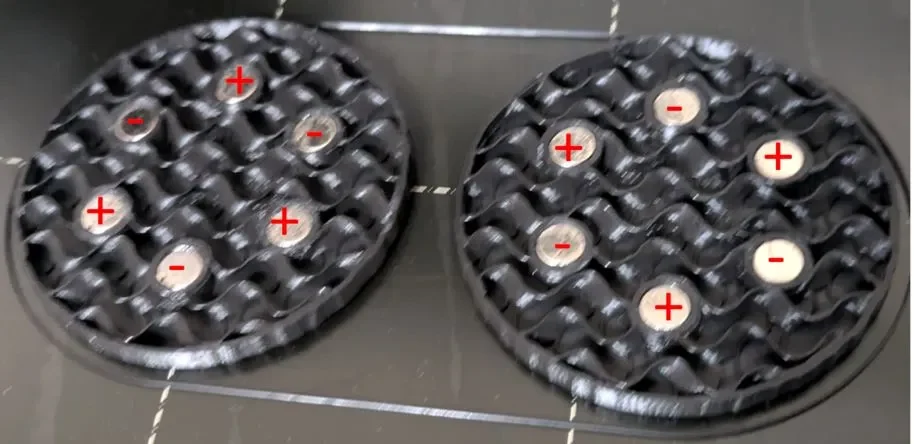

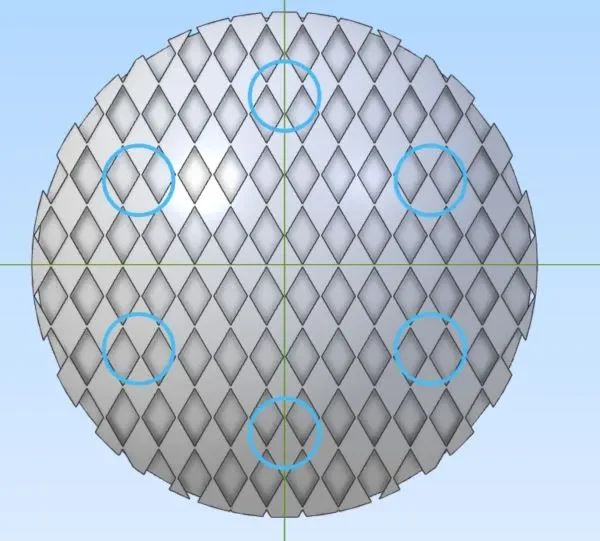

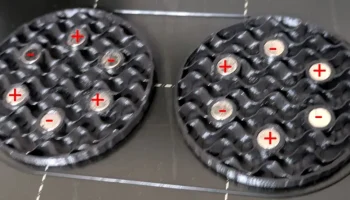

Расположение магнитов (ВАЖНО): Чтобы добиться удовлетворительного эффекта притяжения/отталкивания, необходимо чередовать полярность магнитов (Север-Юг-Север-Юг), помещая их в слоты. Прежде чем вставлять магниты, ознакомьтесь со схемой расположения магнитов в галерее изображений!
Инструкции по печати и сборке: Магниты полностью скрыты внутри отпечатка.
Советы по поверхности стола и первому слою (гладкий или текстурированный PEI): нижний слой каждой напечатанной половины становится «сопрягаемой поверхностью» — плоскими гранями, которые соприкасаются и скользят друг по другу при сборке шара.
Рекомендуется гладкий PEI: Лист PEI (полиэфиримид) — это стандартная поверхность платформы принтера, известная превосходной адгезией. Настоятельно рекомендуется печатать на гладком листе PEI, поскольку он придает первому слою идеально ровную поверхность, напоминающую стекло. Это позволяет двум половинкам легко скользить друг относительно друга.
Текстурированный PEI. Обходной путь: текстурированный лист PEI оставляет на пластике пунктирную и неровную поверхность. Если обе половинки неровные, они будут тереться друг о друга, а крошечный зазор, создаваемый неровностями, заметно ослабит магнитное притяжение. Если у вас есть только текстурированная пластина, я рекомендую отшлифовать ее наждачной бумагой.

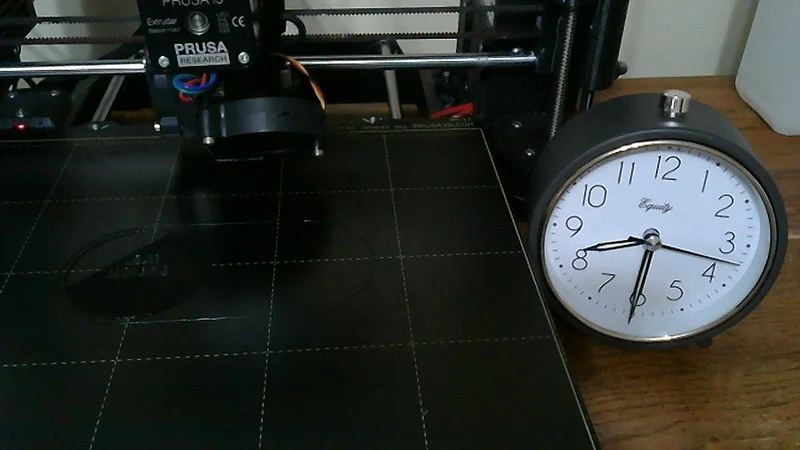

Я предоставил предварительно нарезанные файлы G-кода, которые уже включают встроенную паузу именно на том слое, который необходим для установки магнитов.
Если вы нарезаете файлы STL самостоятельно, обязательно добавьте команду «Пауза на высоте» (M600) прямо перед тем, как принтер перекроет отверстия для магнитов.
СОВЕТ (не пропустите!): Когда принтер останавливается, капните небольшую каплю суперклея в каждое отверстие, прежде чем вставлять туда магнит. Неодимовые магниты очень прочные, легко выскакивают из своих отверстий и прилипают к металлическому экструдеру/соплу вашего принтера, когда печать возобновится. Клей надежно удерживает их на месте!
Возобновите печать и позвольте принтеру навсегда запечатать магниты внутри.

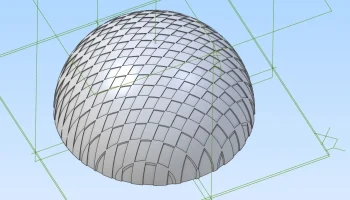

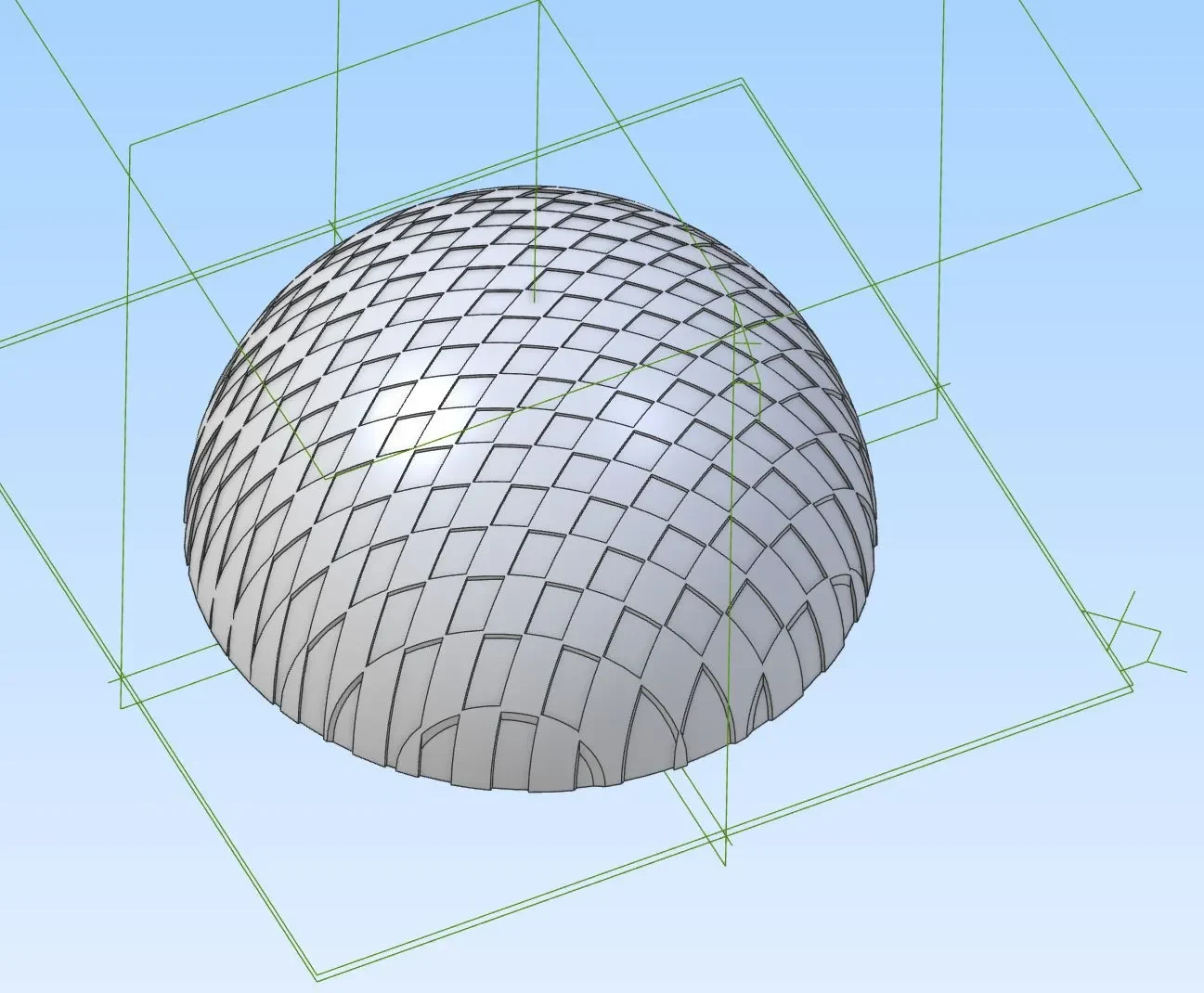

Я полностью смоделировал все своим человеческим мозгом и руками в Alibre Atom 3D.
Никаких опор или полей не требуется
