Ручка Magswitch MagJig 95

хейхо

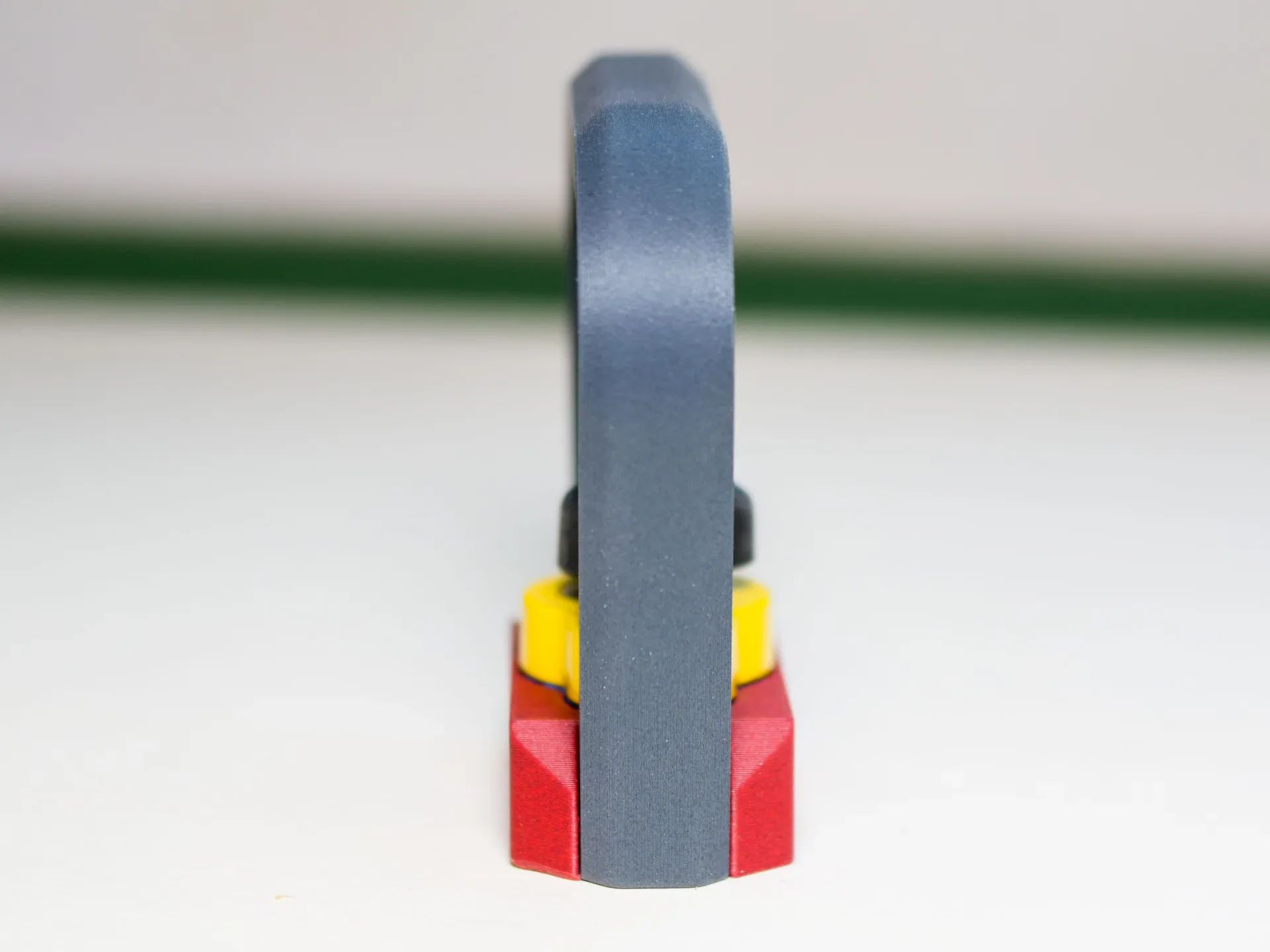

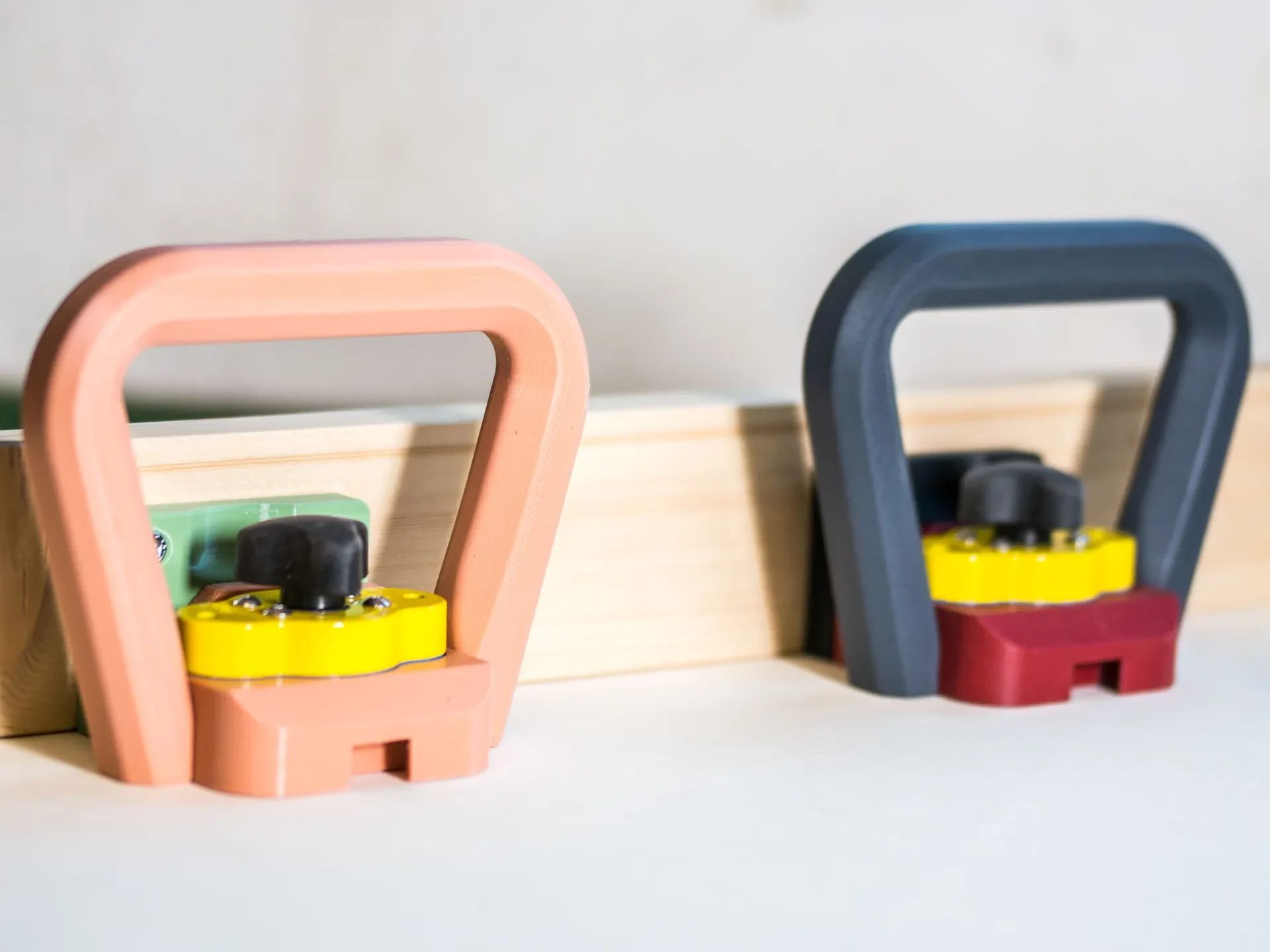

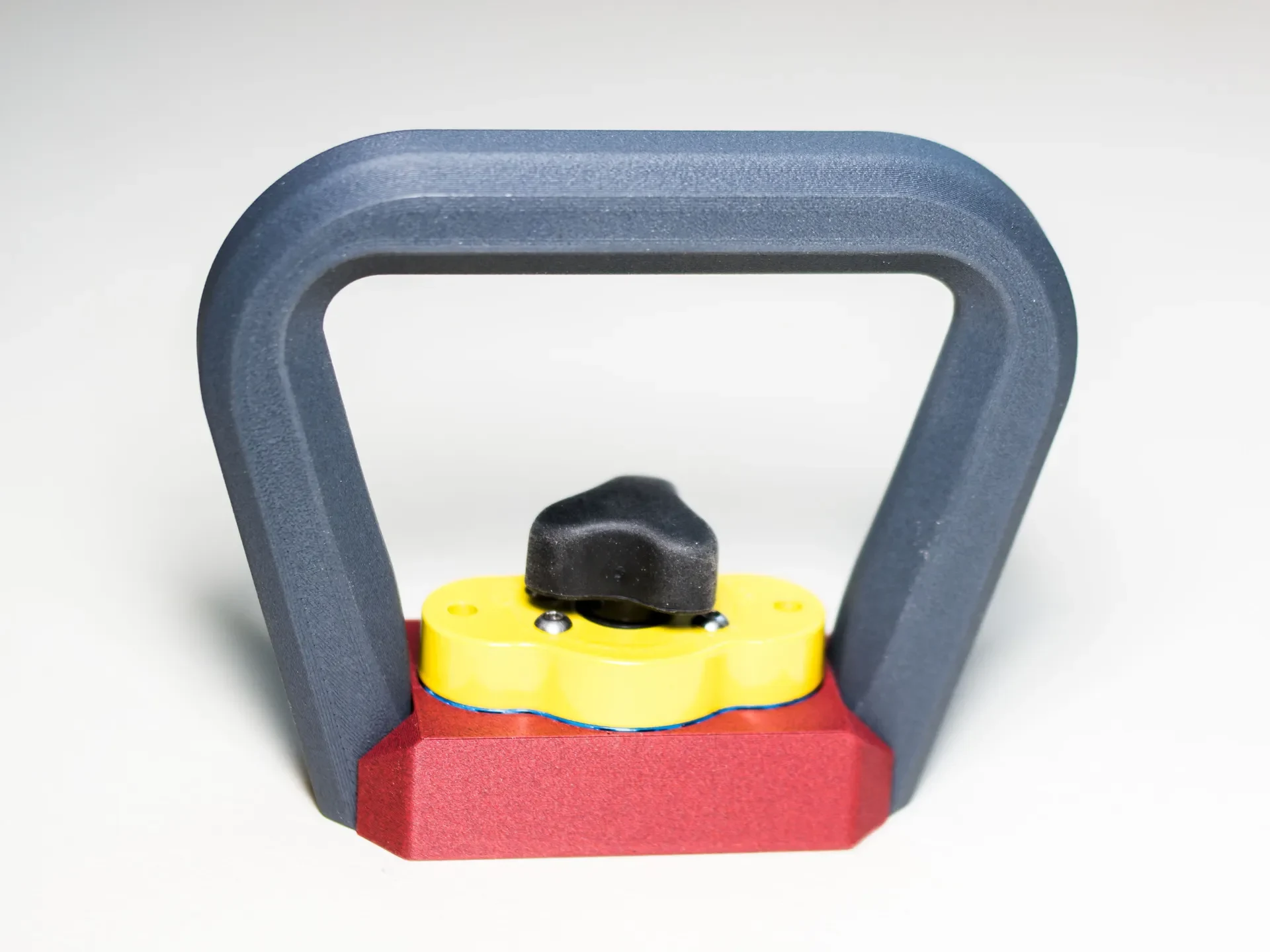

Я построил систему на основе переключающего магнита MagJig95 (фото ниже).

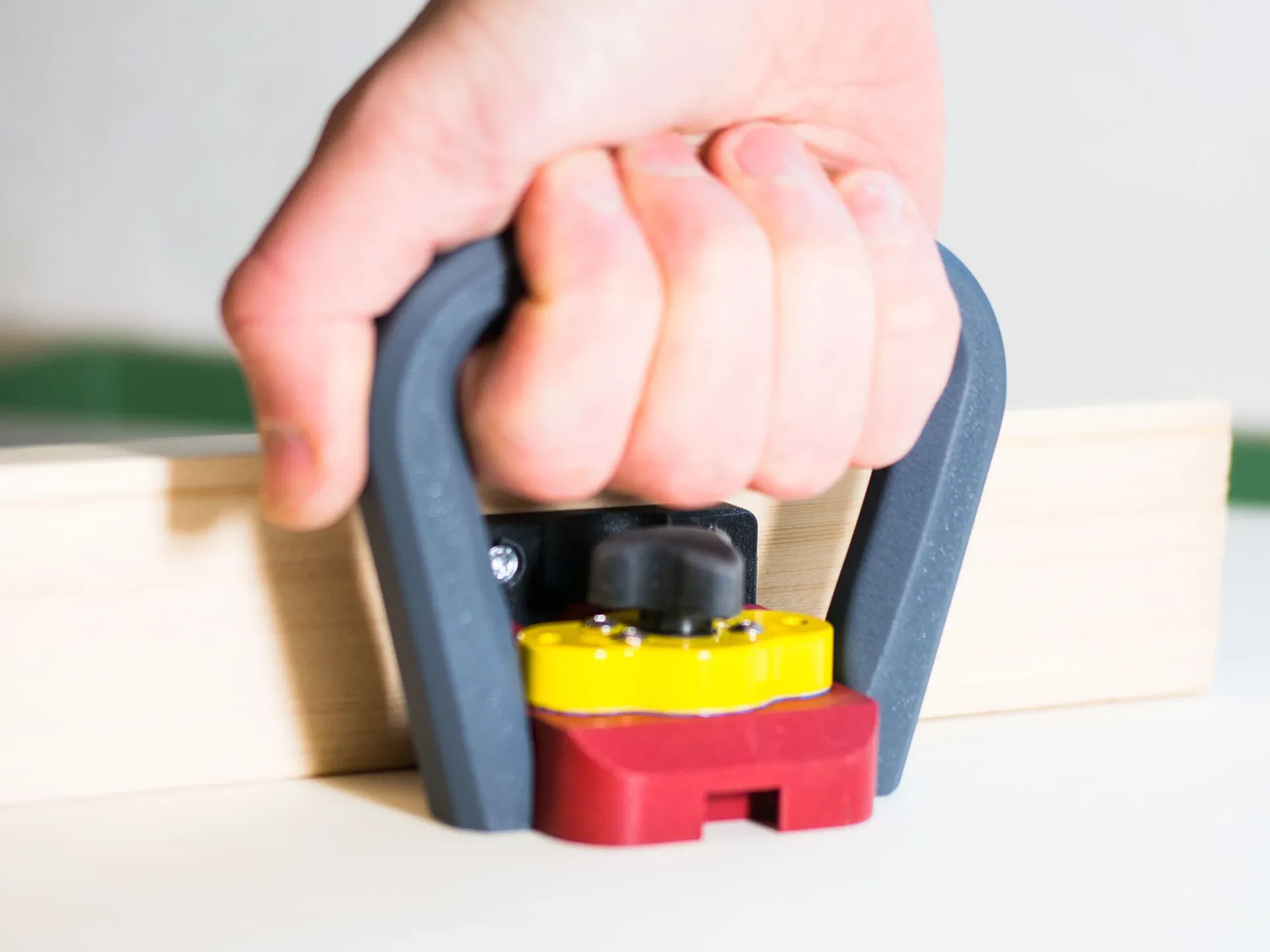

На основе этого получена основа, оптимизированная под ручку. Это позволяет поднимать/удерживать более легкие магнитные детали, не пачкая их и не удаляя остатки магнитного поля, как при использовании постоянного магнита.

Вам нужны печатные детали и оборудование:

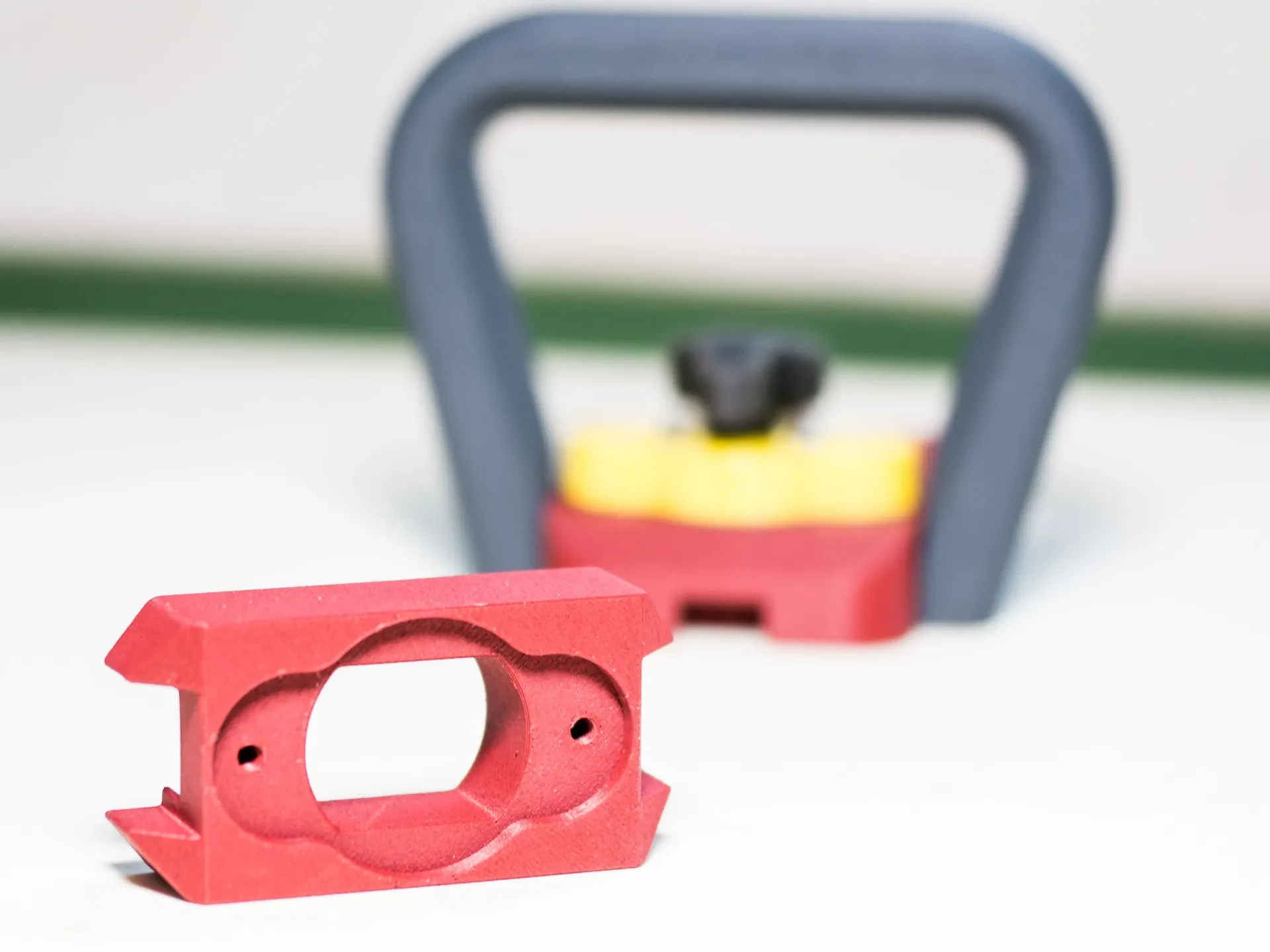

Ручка, основание (у меня ��ля вас 3 варианта. С квадратными гайками, печатной резьбой и термовставками.
Демпферный блок из ТПУ для идеального выравнивания магнита.
2 винта M4 x 20 мм для крепления и выравнивания магнита.

Выбор материала

Детали для своих прототипов я делал из максимально жесткого материала. В первую очередь с PETG-CF. Но PLA также прекрасно под��одит для большинства деталей.
Если вы много работаете на шлифовальных станках, где заготовки могут нагреваться, для контактных поверхностей желательно выбирать термостойкие материалы.

Обязательно стоит распечатать демпфер из гибкого материала, чтобы можно было идеально отрегулировать магнит.

Инструкции по печати
Все детали должны быть напечатаны как минимум с 4 периметрами и 30% заполнением, чтобы они были стабильными �� долговечными.
Разумеется, ваши отпечатки должны быть хорошо откалиброваны, чтобы я не устанавливал излишне высокие допуски для обеспечения стабильной и хорошо функционирующей системы.

Для демпфера ТПУ я сделал регулировку диапазона высоты (0,4 — 3 мм) и напечатал средние слои без периметра. В зависимости от наполнения и плотности наполнения можно регулировать демпфирование. Наконец я поработал с 20%-м заполнением «Cubic».

Отрегулировать магнит

Вставьте демпфер, а затем магнит. При первой установке может потребоваться некоторое усилие, если шов немного выпирает. Избежать этого можно, предварительно удалив шов во внутренней части.
Вставьте 2 винта M4x20 мм и затяните их так, чтобы магнит был абсолютно ровным с нижней стороной базовой части.

Получайте удовольствие, пробуя это!
