Детская обучающая игрушка - Магнитная башня......

Эта модель из моей обширной коллекции детских игрушек.

Для другой модели я купил набор магнитов и еще немного осталось. Идеально подходит для другого проекта: Магнитной башни. С помощью этого предмета можно в игровой форме объяснить детям поведение магнитов.

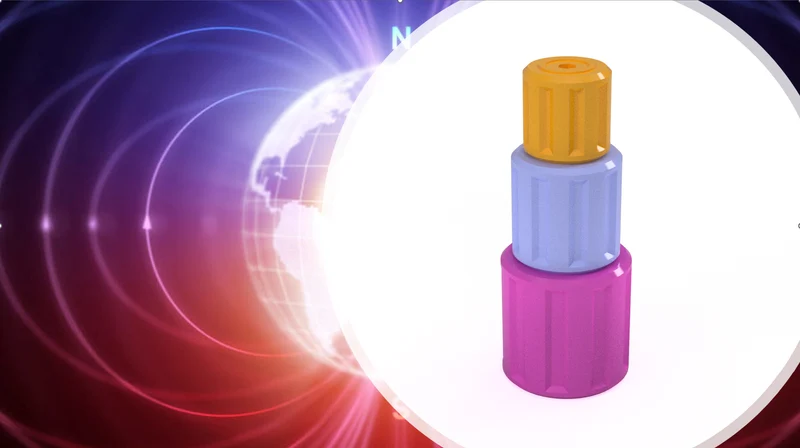

Башня состоит из трёх частей, которые наложены друг на друга. Самая большая часть находится внизу, самая ма��енькая — вверху, а средняя — между ними. Магниты во время печати располагаются таким образом, что сложение трех частей в башню возможно только в таком порядке.

Вот что вам для этого нужно:

Вам понадобится 6 магнитов диаметром 10 мм и высотой 5 мм.
Могу порекомендовать этот набор из 25 магнитов. (Если вы найдете эквивалентные магниты в меньшем наборе, это даже лучше.) Это действительно чрезвычайно сильные неодимовые магниты. Классифицируется как N52, на данный момент это самый прочный коммерчески доступный тип.
Я разработал пазы для магнитов с допуском. Вместо одного магнита 5 мм можно использовать два магнита диаметром 3 мм или три магнита диаметром 2 мм.

Кроме того, вам понадобится суперклей, чтобы закрепить магниты на месте во время процесса печати.

!!! Перед началом работы внимательно прочтите следующую информацию о печати. !!!

Печать информации

Все файлы STL правильно выровнены.

Высота слоя: 0,20
Периметр: 3
Заполнение: 10 %
Поддержка: нет

Чтобы вставить магниты во время печати, определите в слайсере две паузы печати следующим образом:

Цилиндр 1: на слое № 44 (8,80 мм) и на слое № 164 (32,80 мм).
Цилиндр 2: на слое № 44 (8,80 мм) и на слое № 214 (42,80 мм).
Цилиндр 3: на слое № 44 (8,80 мм) и на слое № 264 (52,80 мм).

Во время печати необходимо вставлять магниты в назначенные слоты во время пауз печати.

В связи с этим необходимо принять во внимание две вещи:

Прежде чем продолжить печать, все магниты необходимо закрепить суперклеем. В противном случае магниты будут вытянуты из паза металлическим соплом, когда печатающая головка снова пройдет над ним.
Уделяйте достаточно времени паузе печати. Ваш принтер терпеливо ждет.

Я использовал следующую процедуру:

В начале паузы печати:

Нанесите немного суперклея на правильную сторону первого магнита.
Не капайте суперклей прямо в слот, так как он может попасть на печатную платформу.
Со вторым магнитом проще. Просто нанесите каплю суперклея в паз.

Затем вставьте магнит в слот.
Обратите внимание на правильность установки магнита (см. ниже).

Подождите не менее одной минуты, чтобы клей схватился. Продолжительность, естественно, зависит от используемого суперклея.

Только после этого возобновите печать.

Обратите внимание на правильное расположение магнитов.
Я рекомендую подготовить магниты в правильном порядке перед началом процесса печати.

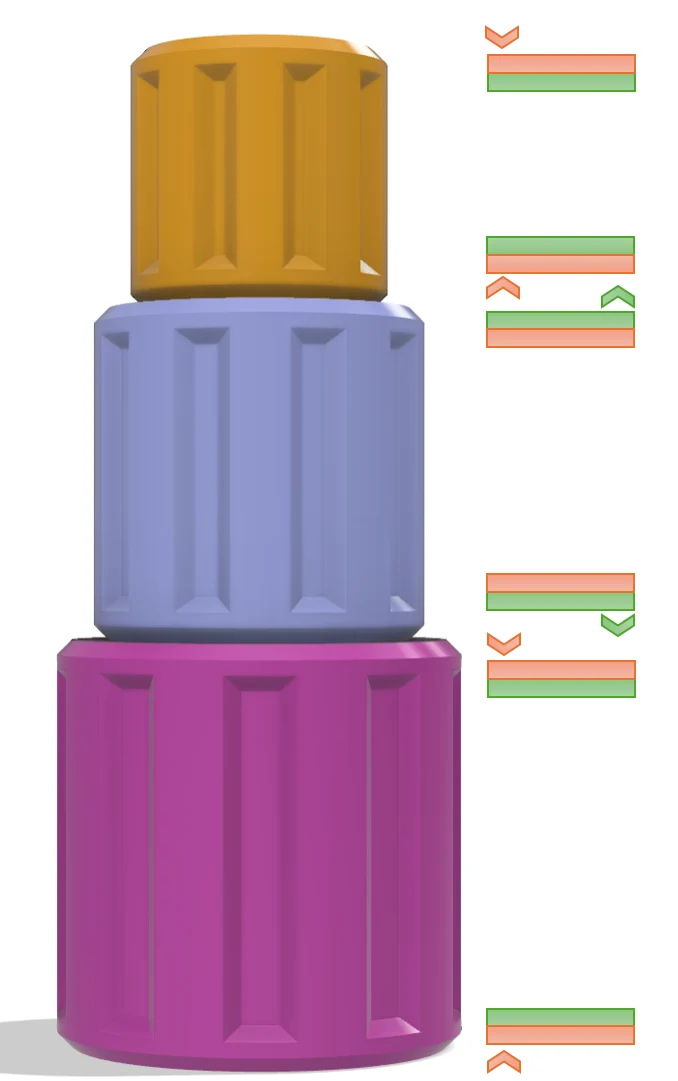

Вы можете определить выравнивание на следующем рисунке. Полюса шести магнитов имеют цветовую маркировку. Стороны одного цвета отталкиваются, а стороны разного цвета притягиваются.

Я с нетерпением жду ваших Makes! :-)
