Чехол для клавиатуры Southpaw75 3DP

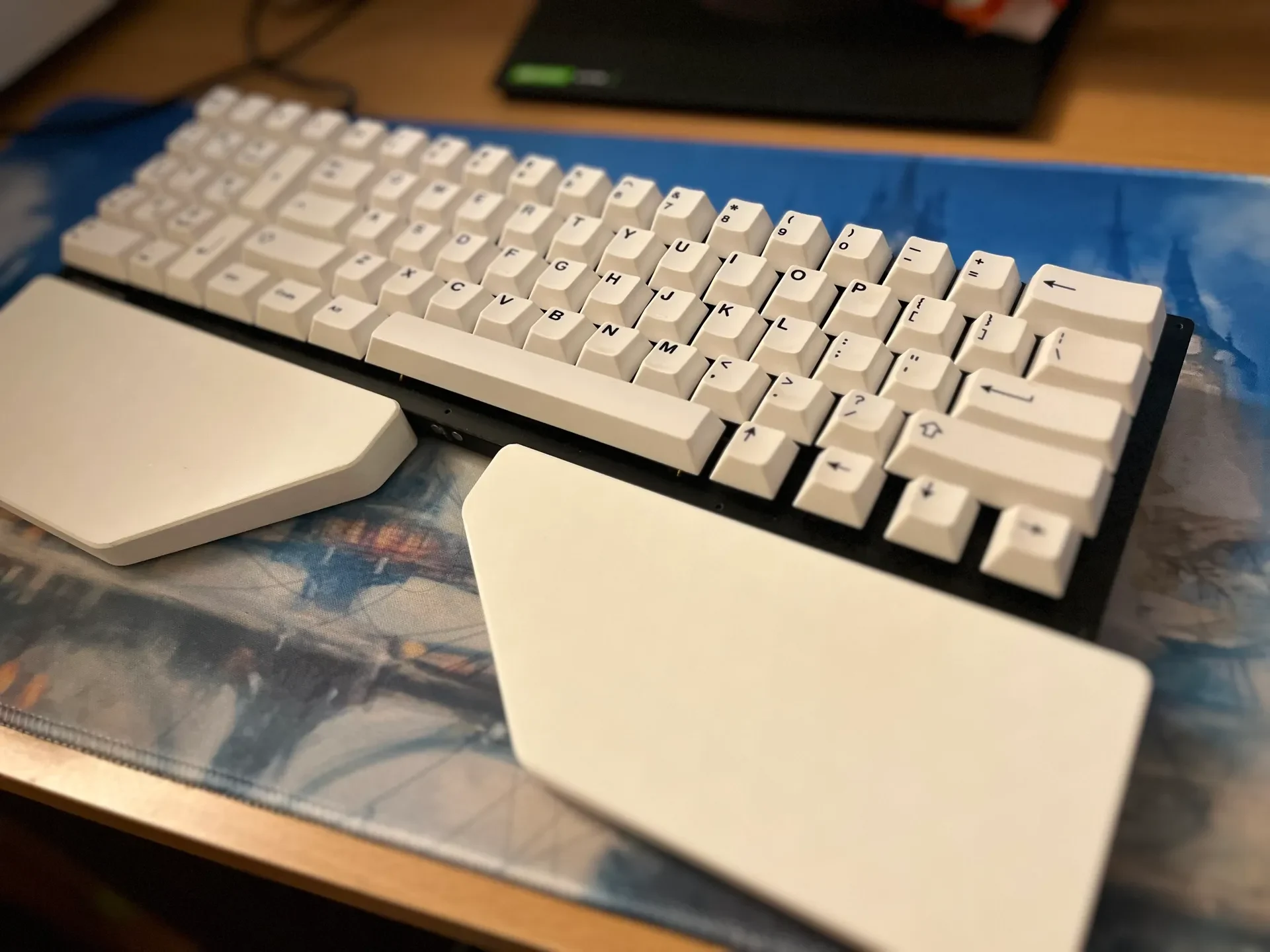

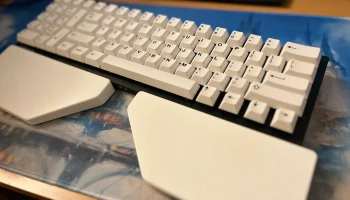

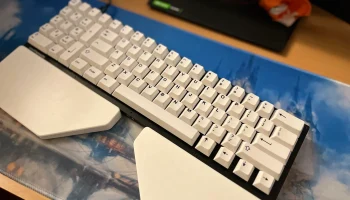

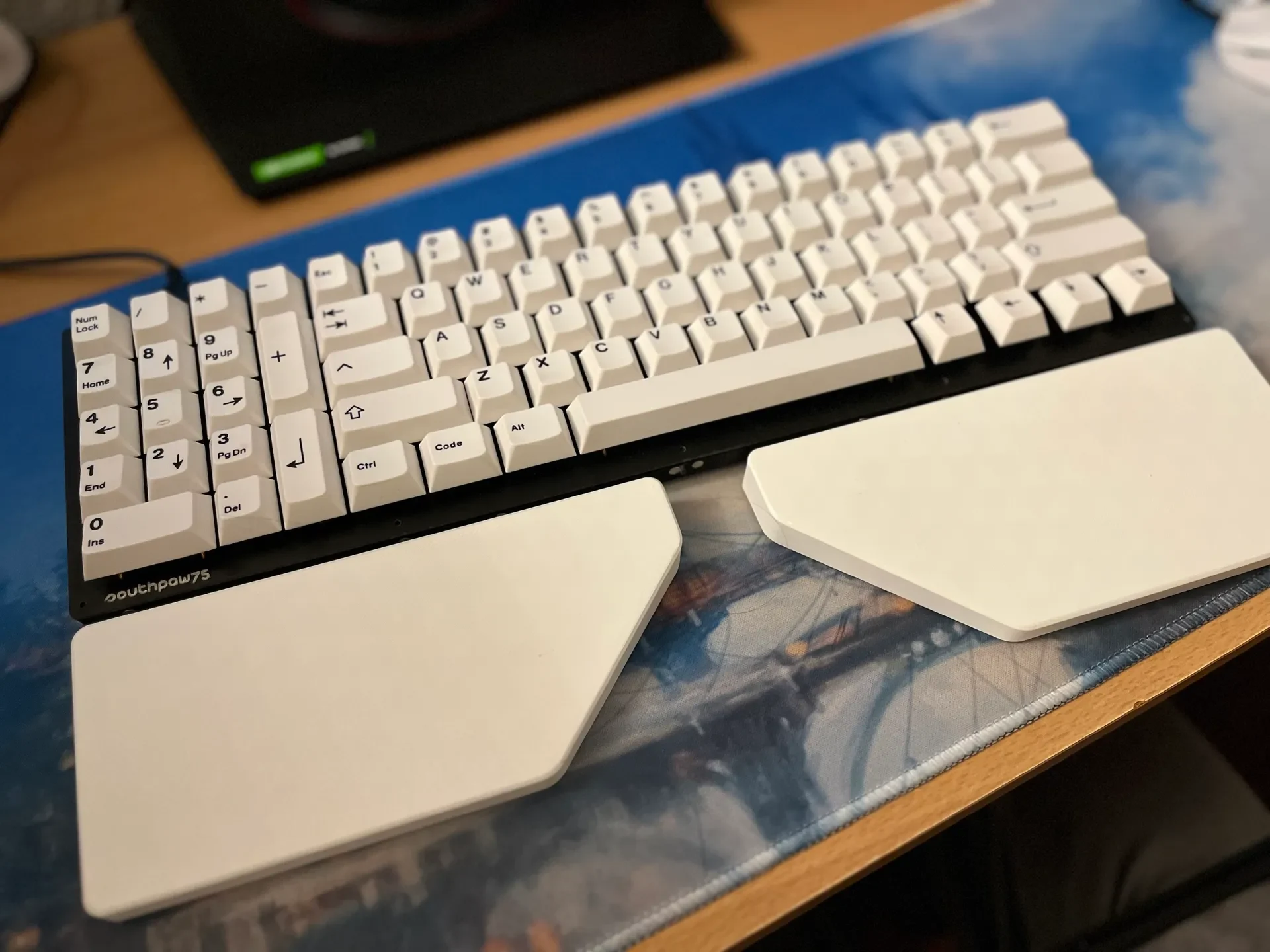

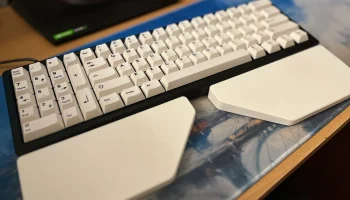

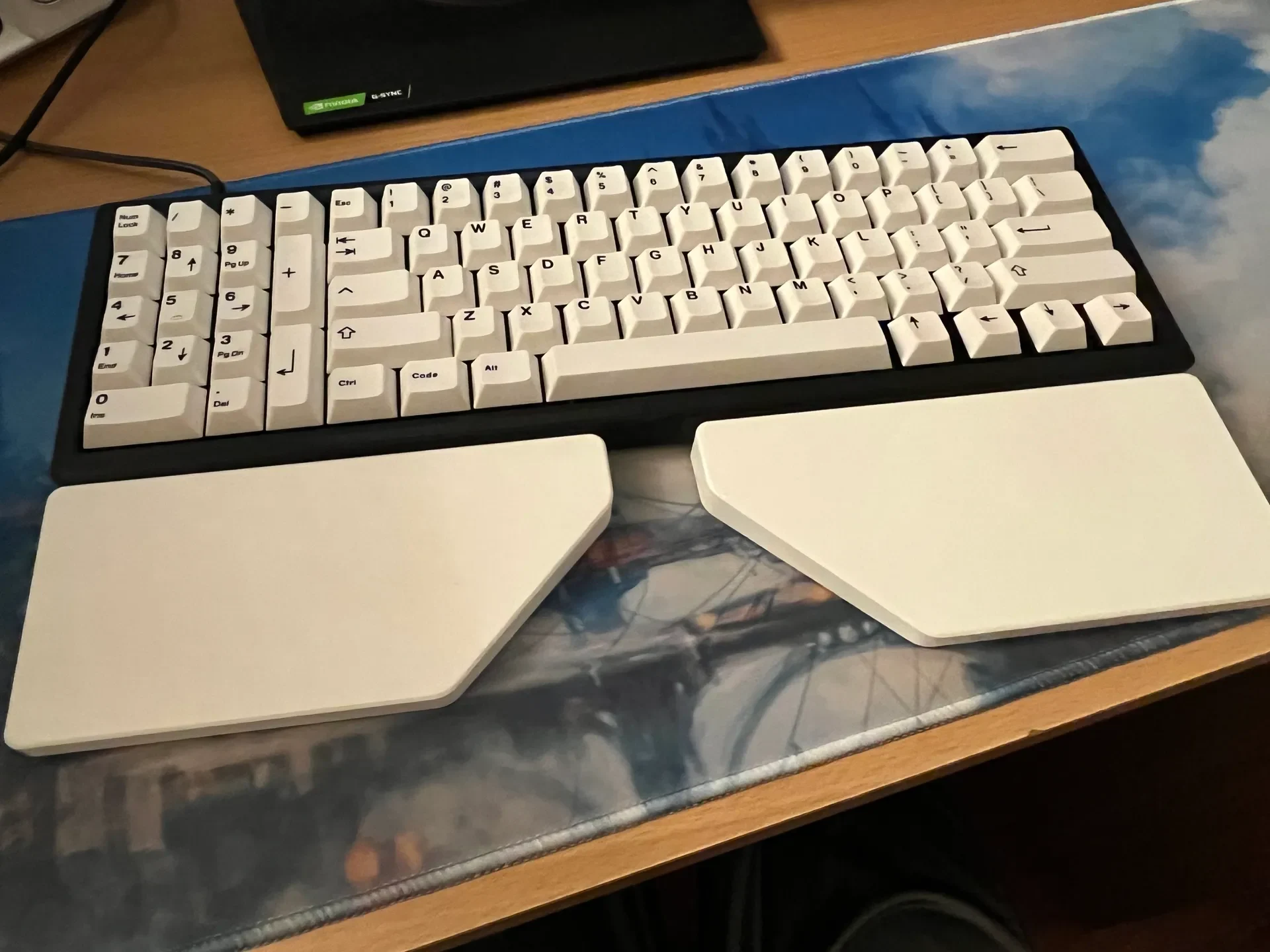

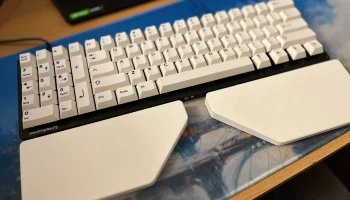

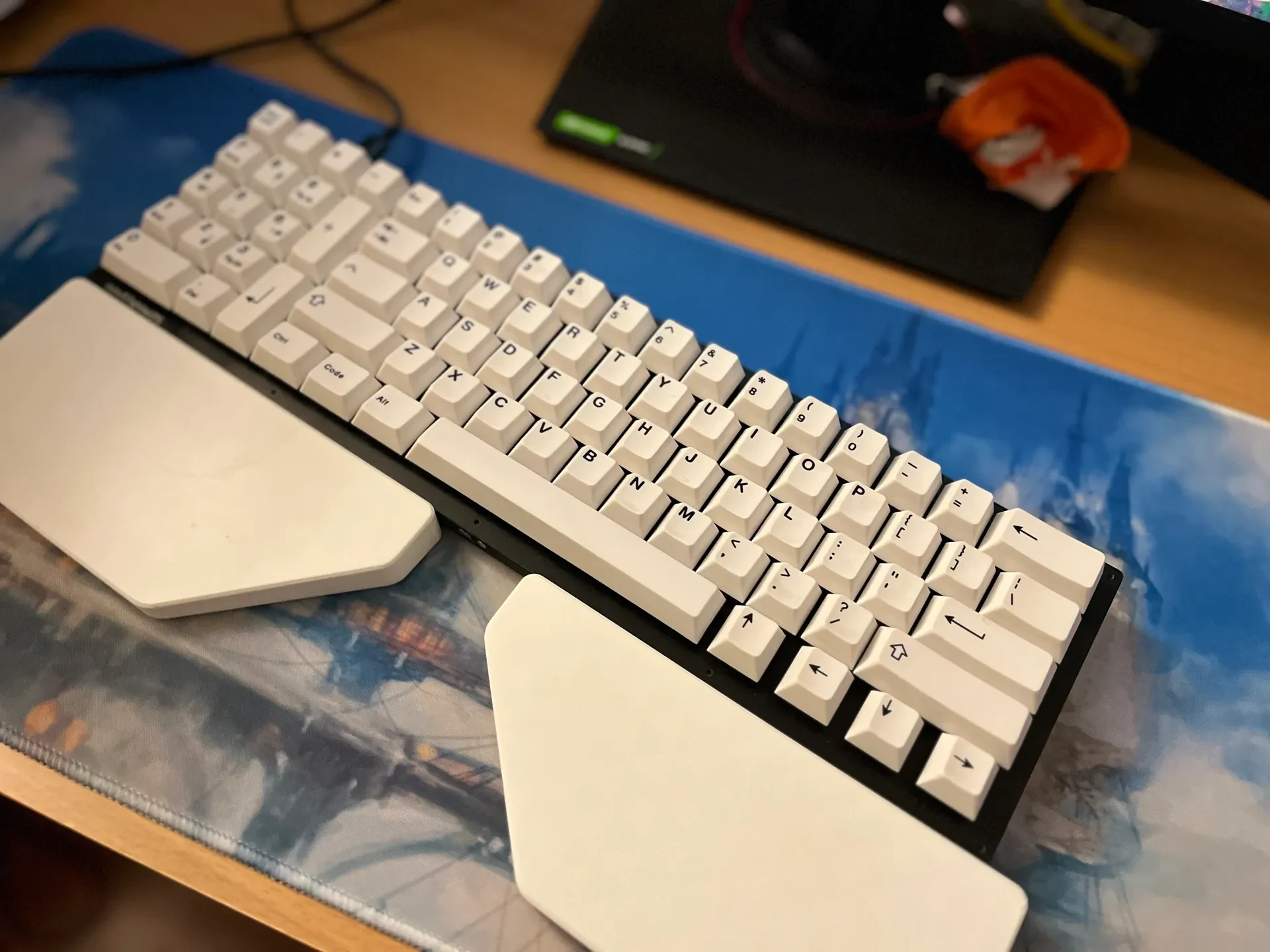

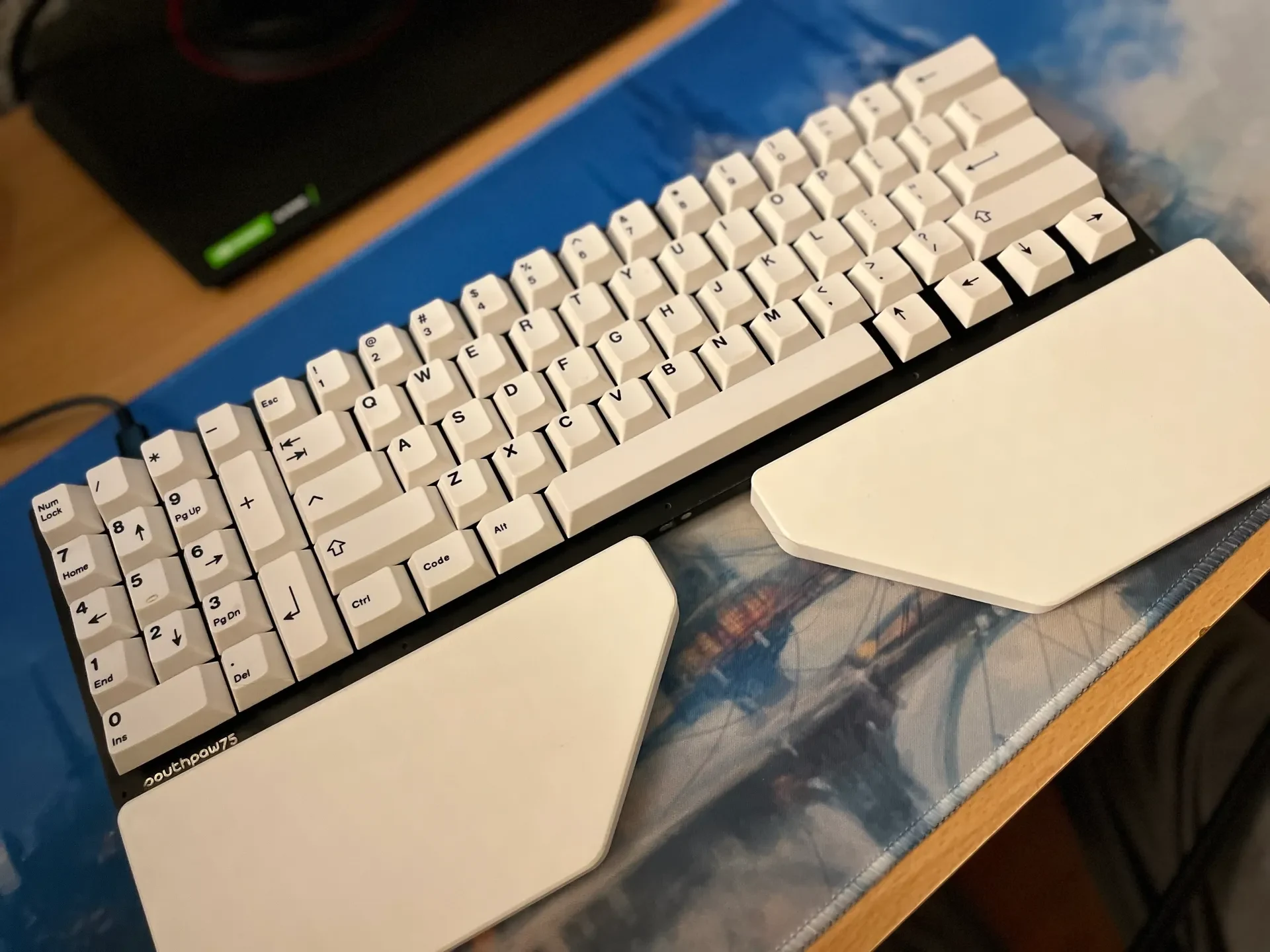

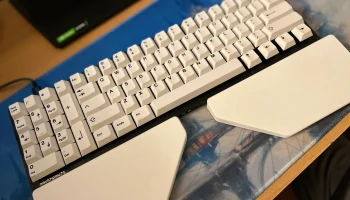

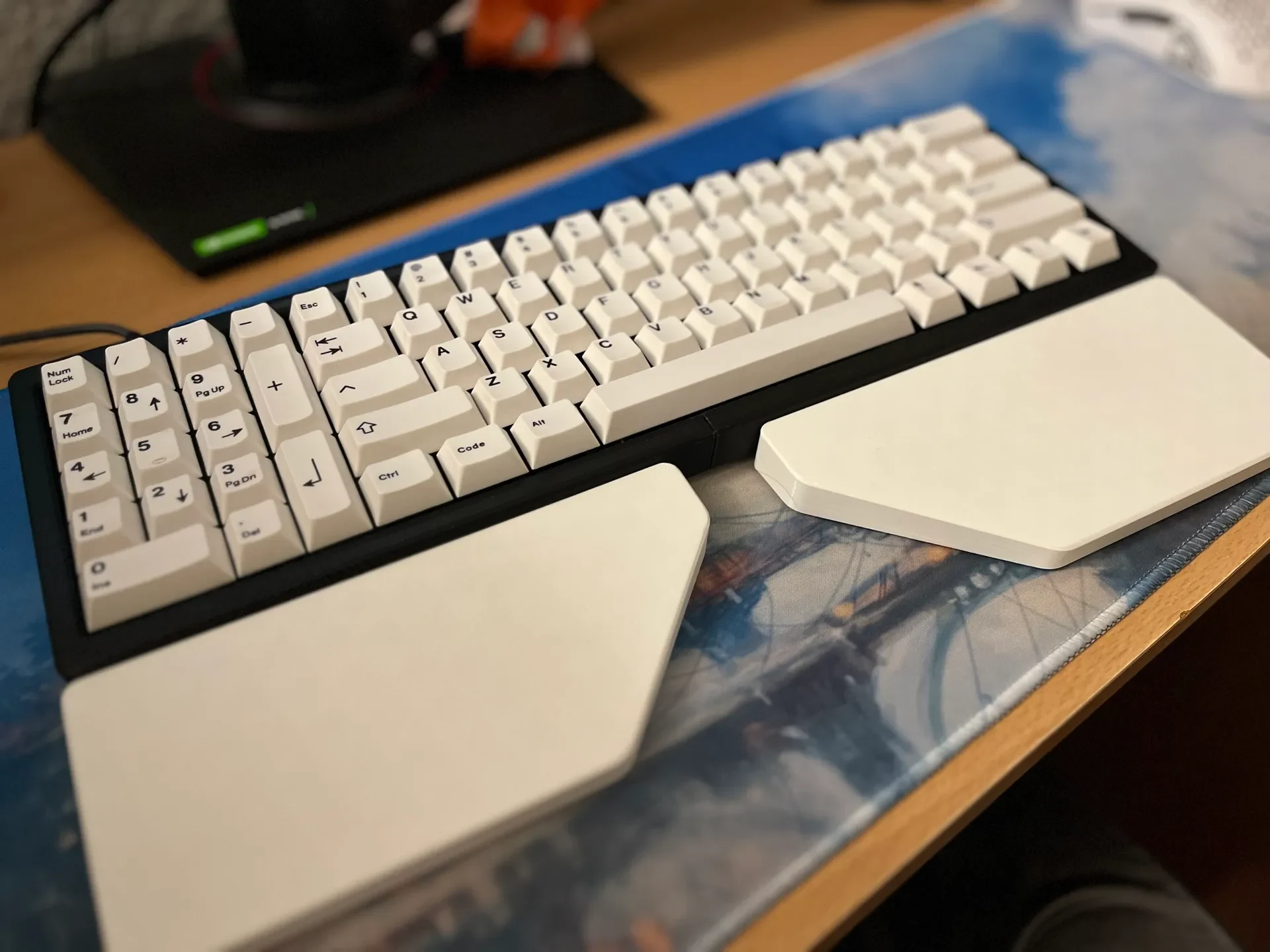

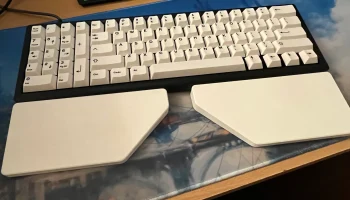

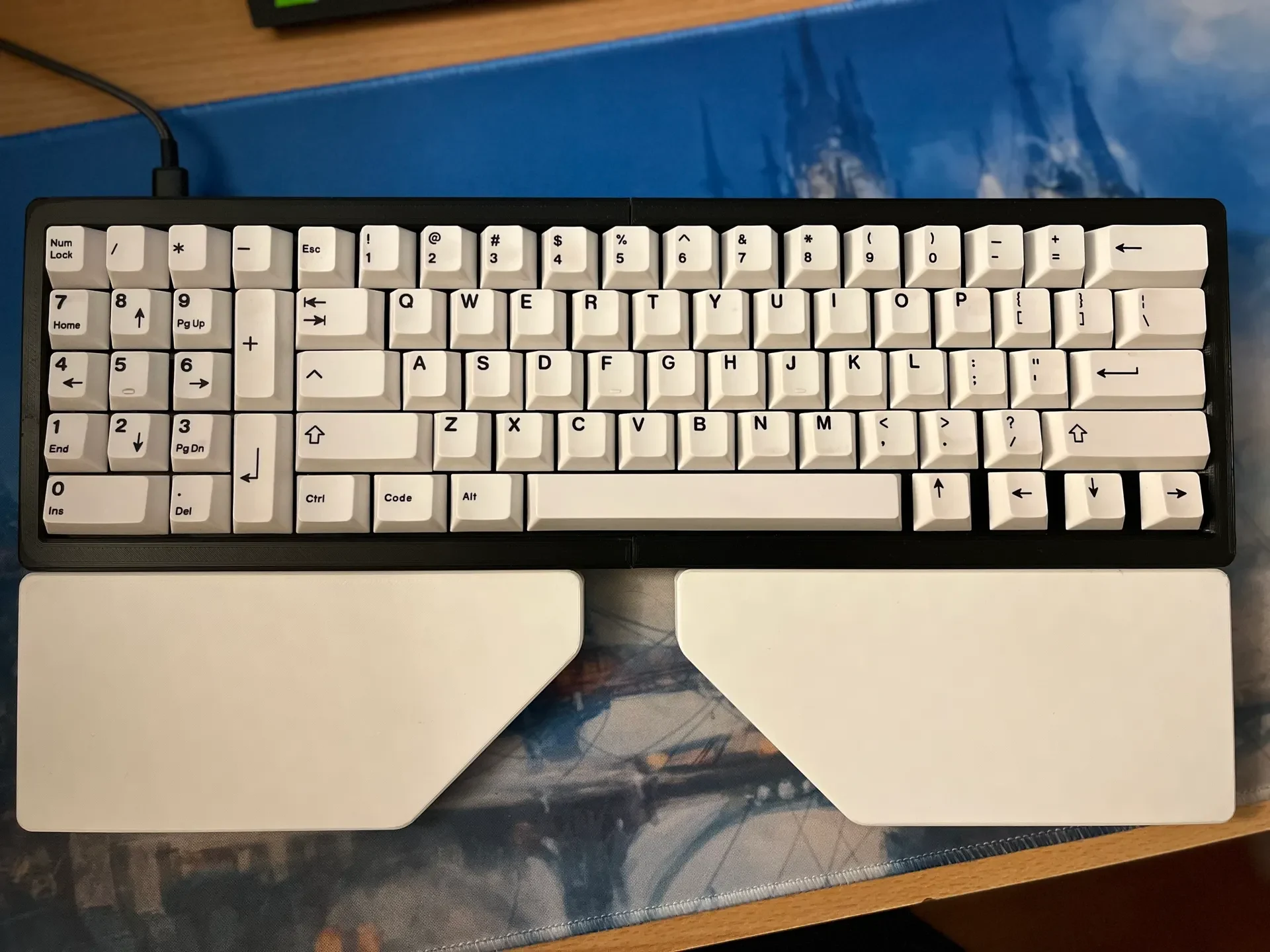

Некоторое время назад я подарил своему другу на день рождения комплект Southpaw75, разработанный kelvinhall05 из 42keebs, и решил обновить его комплект, разработав чехол для его клавиатуры. Я хотел повторно использовать оригинальную пластину из комплекта, потому что разбирать эту клавиатуру без разъема Pro Micro для горячей замены больно. В комплект входит удлиненная подставка для запястий, напечатанная на 3D-принтере, которая идеально подходит по размеру, разработанная @ExtraFox.

Разработан для установки в рабочую зону Ender 3 размером 220 x 220 мм.

Печать

Заранее распечатайте прилагаемые тесты на допуски, чтобы не тратить зря печать нити и не начинать все заново. Я бы порекомендовал откалибровать расход перед печатью, поскольку допуски «ласточкиного хвоста» довольно жесткие.

Корпус с 15% кубическим заполнением и черным PLA для хэтчбокса.
Подставка для запястий с 10% кубическим наполнителем и белой PLA в хэтчбоксе

Перед печатью убедитесь, что ориентация деталей правильная, скошенная сторона — нижняя. Я напечатал длинную сторону колышков на рабочей пластине с помощью плота, так как на такой маленькой детали у меня были плохие слоновьи ноги.

Мне пришлось использовать мышиные уши на острых углах ласточкиных хвостов, так как мне пришлось снять несколько отпечатков с пластины, но это будет зависеть от адгезии вашей кровати. Их можно разместить во всех острых углах и внешних краях модели для безопасности.

Я бы, вероятно, приклеил магниты, которые соединяют пластину, мои отверстия были немного расшатаны, если бы я строил с этими магнитами.

Материалы

44 магнита размером 4 x 2 мм (32 магнита, не считая тех, которые соединяют пластину. Я думаю, что они не нужны, но я не пробовал. Вокруг валялась тонна магнитов, так что чем больше, тем лучше.)
Резиновые ножки
По 1 каждой секции корпуса и 2 колышкам
Клей какой-нибудь (я использовала суперклей)

Сборка

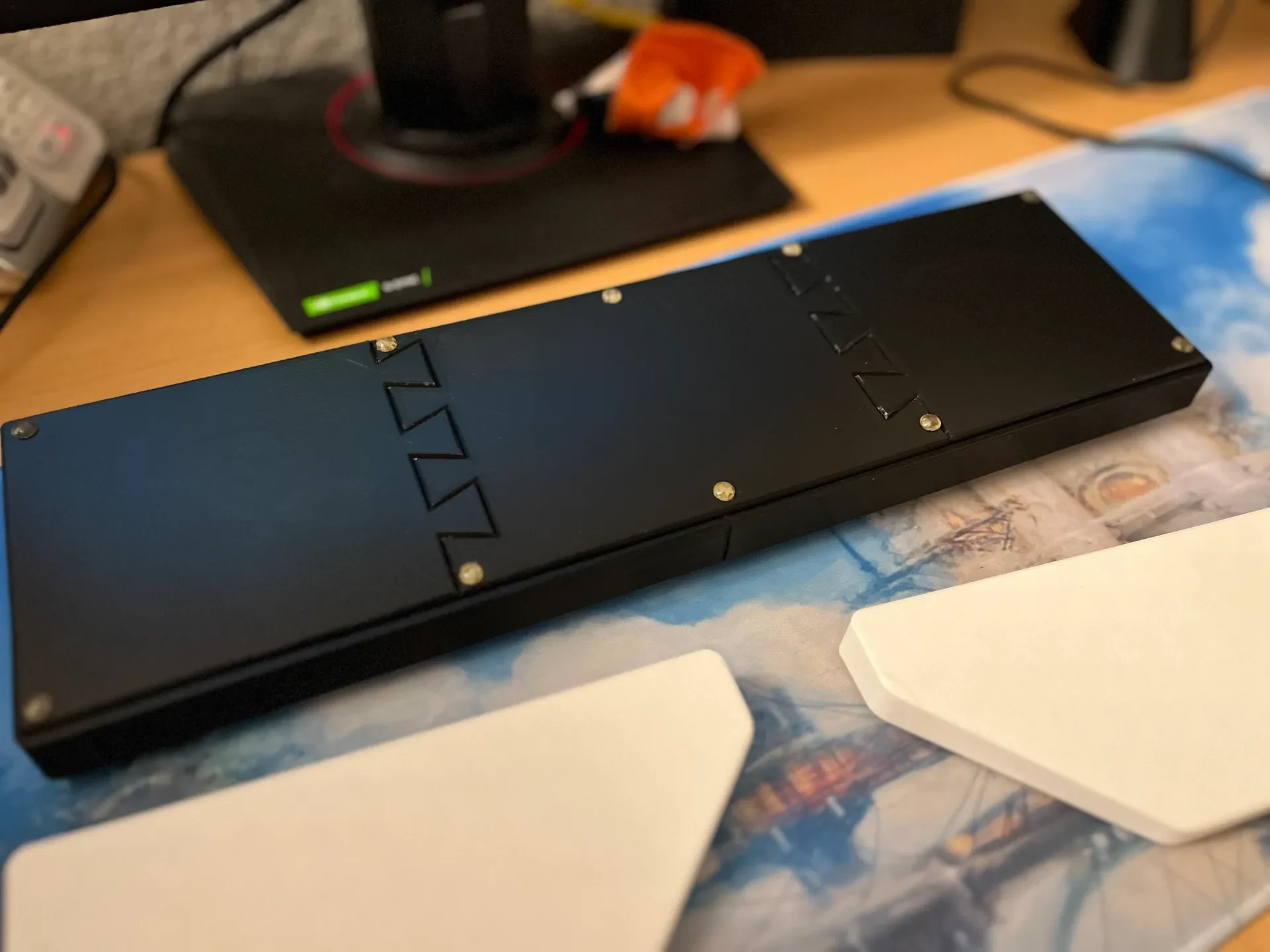

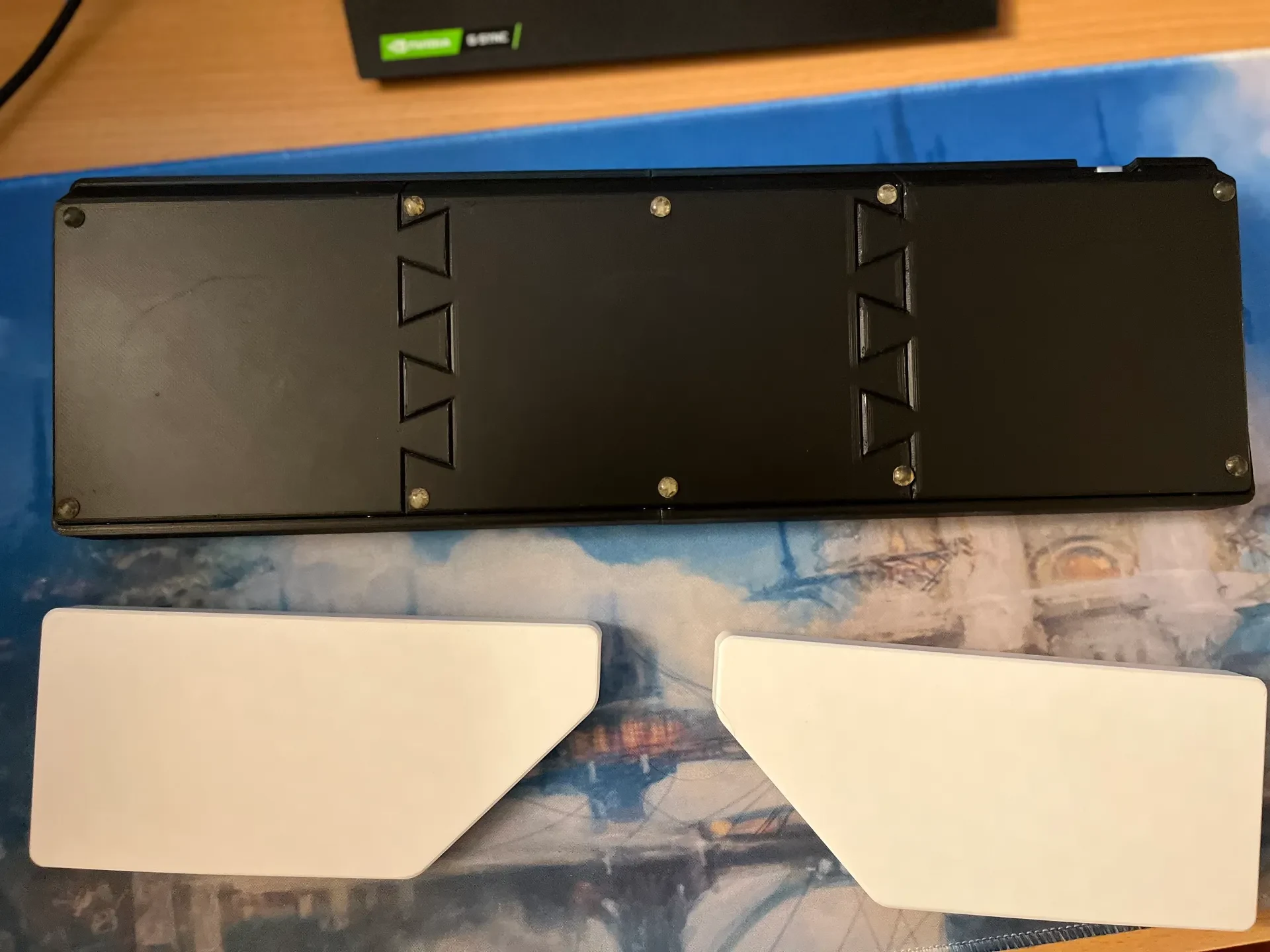

«Ласточкин хвост» следует просто сжать ладонью с небольшим усилием, не нужно забивать молотком.
Приклейте колышки в верхнюю часть корпуса.
Запрессуйте магниты размером 4 x 2 мм на место. УБЕДИТЕСЬ, ЧТО ВСЕ МАГНИТЫ НАХОДЯТСЯ В ОДНОЙ ОРИЕНТАЦИИ. Я просто прижал все магниты, используя сначала один магнит в качестве ориентира для нижней части корпуса, а затем использовал эти магниты в нижней части в качестве ориентира для верхней части.
Вдавите верхнюю пластину в штифты на нижней части, они должны войти в отверстия М2 на пластине.

Примечания

Совершенно уверен, что не должно быть никаких проблем с совместимостью Pro Micro, Elite C (используется в моей сборке) или другого контроллера-клона. Но скажите мне, если возникнут какие-либо проблемы.

Редактировать

13.08.23 — Кто-то хотел сделать вырез для внутренней батареи, поэтому я добавил его размером 41 x 70 мм.
