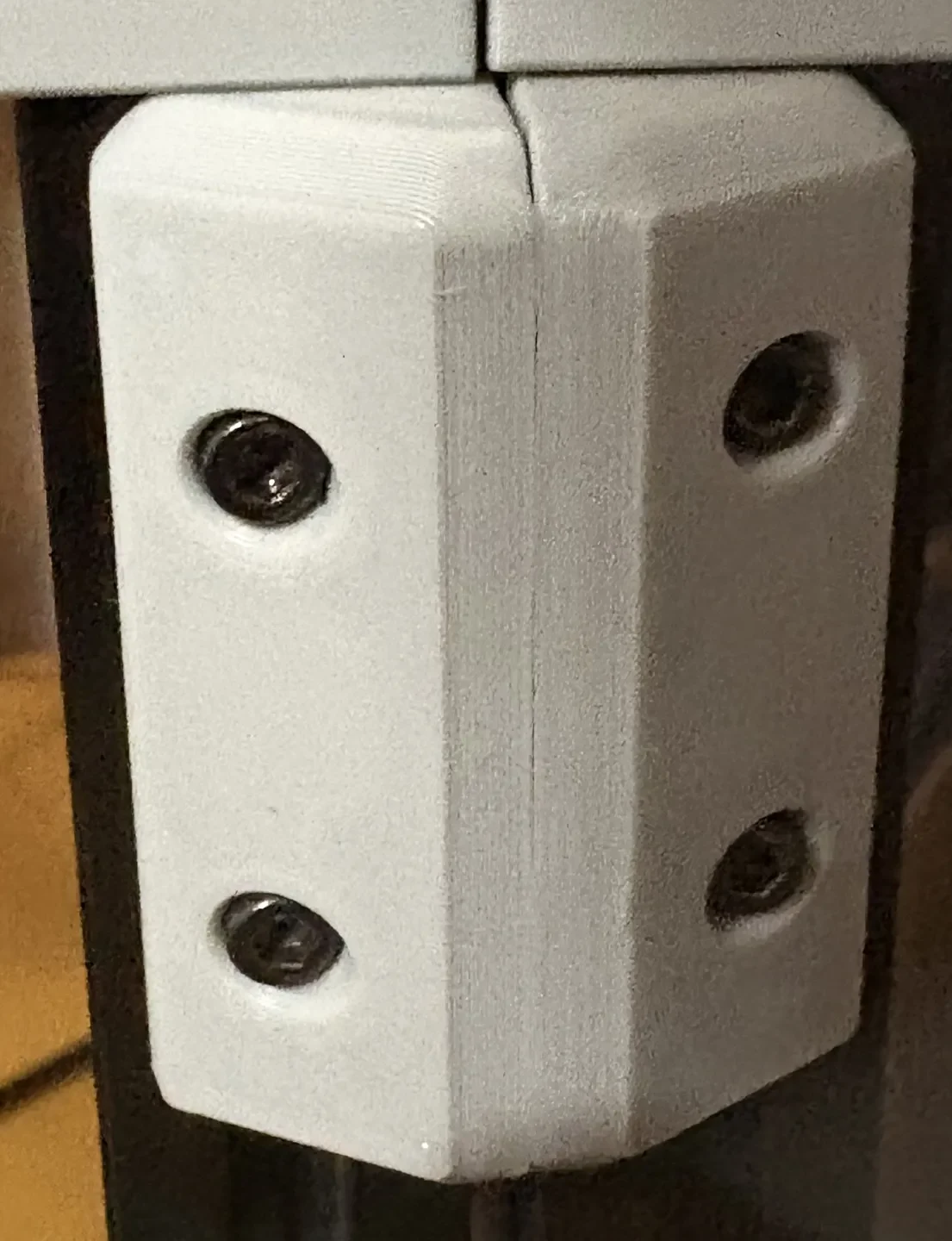

KlickyKlacky/BoxTurtle Магнитные дверные защелки M3 Nut r...

Используя оригинал, я столкнулся с несколькими проблемами:

Нагревательные элементы расположены в выдвижном положении, что не идеально, особенно при использовании автомобильного драйвера.

Окончательная ровность магнита была чрезвычайно чувствительна к расположению термофиксатора — если термофиксатор не был идеально ровным, то магнит был бы очень заметно наклонен.

Менять нагревательные наборы, чтобы попробовать разные размеры, было слишком много работы.

Ориентация печати была вертикальной, и это приводило к периодическим растрескиваниям при креплении к 2020 году с помощью автодрайвера.

Зазор между маленькими ребрами был слишком мал, так что даже короткий конец закручивающейся гайки задевал термофиксирующую вставку.

Итак изменения:

Гайки М3. Они втянутся и выровняются, а пазы для вставки будут скрыты при фактической установке. Они аккуратно входят и выходят.

Предназначен для печати без поддержки по широкой стороне. Это немного улучшает прочность сжатия в двух соответствующих измерениях, вместо того чтобы быть чрезвычайно сильной для магнитов и бесполезной для монтажа.

Выравнивающие ребра слегка отрегулированы, чтобы можно было разместить всю закатную гайку M3.

Отверстия для магнитов увеличены до глубины 3,2 мм, как я и измерял.

Добавлены плавники на «спине» устройства, чтобы они плотно прилегали к модели 2020, а не наклонялись назад.

Спецификация, на единицу (Для соединения вам понадобится 2 устройства и, возможно, по два соединения на дверь. Всего 4.)

4 потайных магнита размером 10x3 мм.

4 гайки М3

4 М3 ФХКС

2 М3х10 ШКС

2 Закатная M3 / Т-образная гайка M3

Калибровка предназначена для ABS без регулировки термоусадки. Ничего страшного, если вы это сделаете, просто фурнитура будет немного более тугой.
