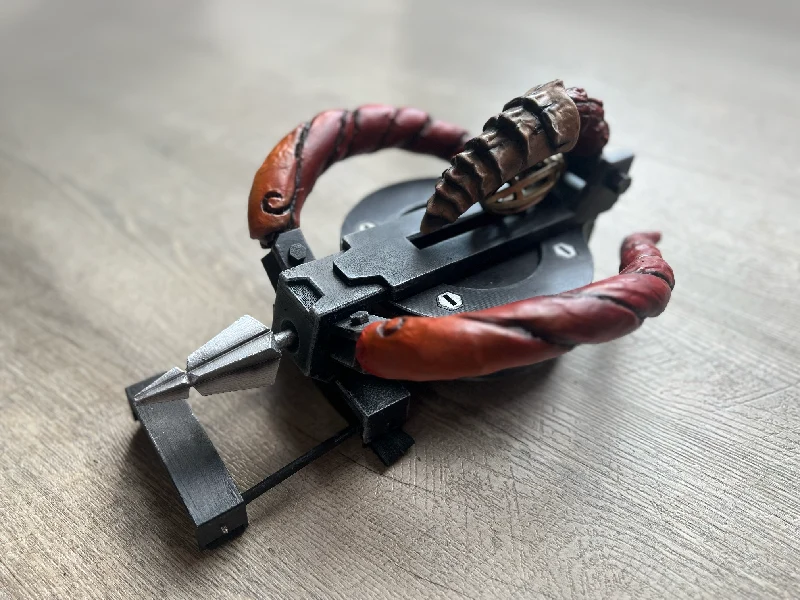

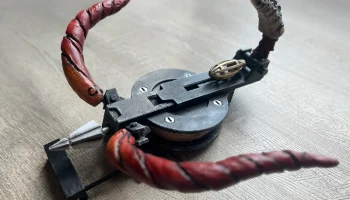

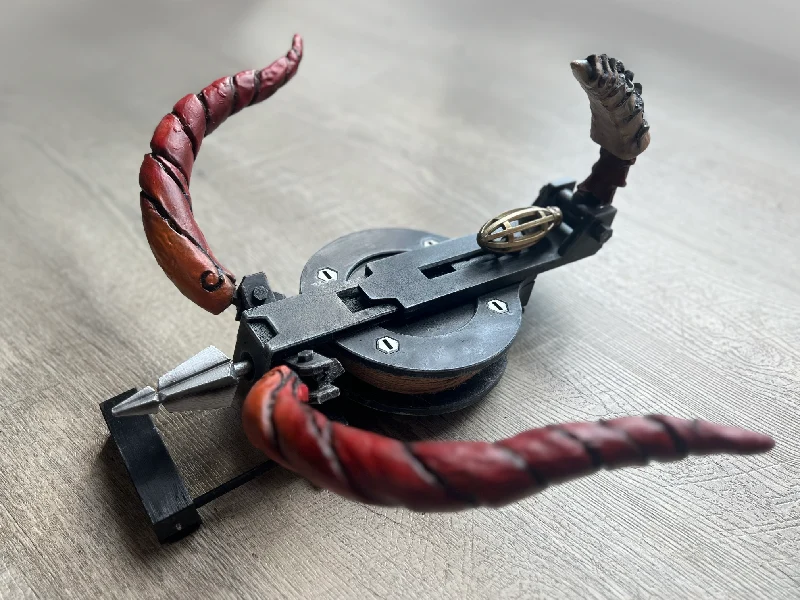

Одогарон Слингер - Monster Hunter World (метрические магн...
Посмотреть модель можно здесь: https://a360.co/4miPxxm
Материалы:
Чтобы построить его так, как задумано, вам нужно:
Винты:
Я больше не уверен насчет точных размеров, но не думаю, что использовал больше, чем тот, который входит в комплект винтов с потайной головкой M2, M2,5, M3.
Мое предположение:
10x M3x16 мм
16x M3x(10±2) мм
4x M2x16 мм
4x шестигранные гайки M2
Магниты:
6x ø12x2 мм
30x ø6x3 мм
4x 15x15x3 мм (крепление на руке)
Хотя это может не относиться именно к вашему случаю, в зависимости от того, как вы собираете вещи, потому что иногда магниты можно просто заменить клеем, и, возможно, вам не нужна магнитная насадка для вашей руки. Советую перед заказом присмотреться к модели самостоятельно.
Если у вас уже есть подобные магниты под рукой, вы можете просто изменить параметры модели Fusion360 и использовать ее. Если у вас нет лицензии Fusion360, вы можете попробовать связаться со мной через DM и попросить нестандартный размер.
Печать:
Проще всего просто в��ять 3mf, импортировать его в выбранный вами слайсер и нажать «Импортировать как несколько объектов (или что-то подобное), когда он вас об этом попросит. Затем просто нажмите „Автоориентация“ и расположите и распределите детали на нескольких пластинах или заданиях печати (скрывая объекты) в зависимости от размера и возможностей вашего принтера.
Я бы рекомендовал использовать сопло 0,4 со стандартным или хорошим рабочим профилем, никаких опор не требуется.
В зависимости от вашего принтера, особенно для тонких стоячих частей могут потребоваться поля, а большие плоские части могут деформироваться.
Примечания по сборке:
Части руки должны быть склеены вместе, но будьте осторожны и внимательно посмотрите на модель, потому что детали не имеют шпонок.
Руки предназначены для использования в качестве скелета из пенистой глины ЭВА или чего-то подобного, с помощью которого можно придать желаемую форму, а затем раскрасить ее.
Если вы хотите, чтобы рычаги поворачивались в разумном диапазоне, во время сборки необходимо поменять местами разъемы левого и правого рычага.
Нижняя часть крепления предназначена для крепления к листу пены EVA толщиной 5 мм, который крепится к руке или костюму.
Что касается наконечника стрелы, я бы рекомендовал прикрутить к нему маленький цилиндр, а затем приклеить его к большему.
Оригинальная модель имеет еще несколько изображений во время сборки: Slinger — Monster Hunter World от CodeMinion.
