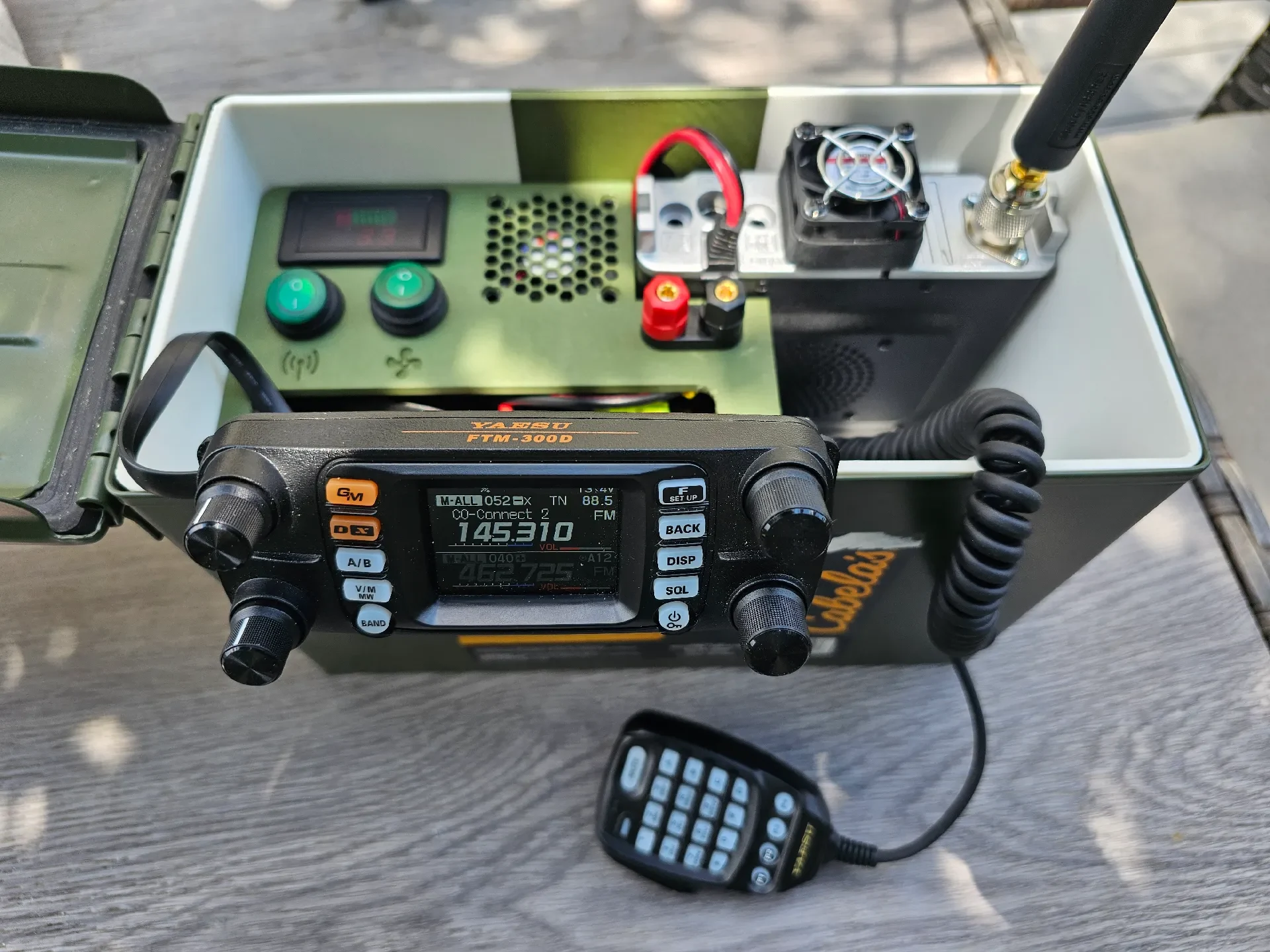

Радио в консервной банке
Версия 1.0.1 — обновлена документация
## Обновлена ссылка на аккумулятор на Amazon и примечание о потенциальном зажиме для микрофона ##
Известные проблемы. Вырез для крепления радиоприемника слишком мал по длине.
Версия MakerWorld — https://makerworld.com/en/models/571398#profileId-491405
Вперед -
Это первая модель, которую я сделал на 3D-печати. Я хочу поблагодарить две основные модели и их создателей за то, что они положили начало этому проекту.
@SwiftyTheFox — https://www.printables.com/model/138415-ham-chest
@AxelCo — https://www.printables.com/model/249859-ftm-300-mount-for-ham-chest-radio-go-box
Их работа над этими проектами стала для меня огромным вдохновением. Они заслуживают самой большой похвалы и похвалы всем, кто использует эту идею.
Меньшие, но также заметные вклады:
cerberus06660 — https://www.thingiverse.com/thing:4617921
@dihy_731303 — https://www.printables.com/model/470268-spdt-rocker-switch-support-faceplate
@mrusk — https://www.printables.com/model/553786-50mm-hex-mesh-fan-cover
Материалы:
Я даю ссылки на то, что я купил. Я не делал много повторений этого, и у меня не так много других радиостанций, поэтому заменяйте оборудование на свой страх и риск.
Yaesu FTM-300 — https://www.hamradio.com/detail.cfm?pid=71-003327
Банка с патронами калибра 50 кал — https://www.cabelas.com/shop/en/cabelas-50-caliber-m2a2-ammo-box
8 магнитов диаметром 3 мм (дополнительно клей, чтобы удерживать их на месте, но фрикционная посадка приличная)
Аккумулятор LiFEPO4, 10 Ач, 12 В — https://a.co/d/7hZuCll
Индикатор состояния — https://www.amazon.com/gp/product/B06XQDMMJ5/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1
Разъем типа «банан» — https://www.amazon.com/gp/product/B09LSTMJJ6/ref=ppx_yo_dt_b_asin_title_o07_s05?ie=UTF8&psc=1
Кулисные переключатели x2 — https://www.amazon.com/gp/product/B097438SJ7/ref=ppx_yo_dt_b_asin_title_o07_s03?ie=UTF8&psc=1
В качестве кулисных переключателей я использовал 2 из 3 на этой панели после некоторой разборки. Вероятно, вы могли ��ы купить два отдельных кулисных переключателя.
Подключение 12ga — https://www.amazon.com/gp/product/B0BRB1M6M3/ref=ppx_yo_dt_b_asin_title_o07_s01?ie=UTF8&th=1
После доработки я понял, что 12га это перебор. 16ga, скорее всего, подойдет, но обязательно проведите собственное исследование.
Дополнительно — вентиляторы охлаждения — https://www.amazon.com/gp/product/B06XQDMMJ5/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1
Я установил только один, так как провод на лицевой панели затруднителен. Для модели потребуются крепежные винты, но и без них посадка достаточно плотная.
Дополнительно — складная антенна 42,5 дюйма — https://www.amazon.com/gp/product/B07STB8BD6/ref=ppx_yo_dt_b_asin_title_o07_s02?ie=UTF8&psc=1
Дополнительно — SMA — адаптер SO239 — https://www.amazon.com/gp/product/B0C26RKPXR/ref=ppx_yo_dt_b_asin_title_o07_s02?ie=UTF8&psc=1
Почему эта модель?
Если вы посмотрите на два основных эталонных проекта, то увидите, что я не изобретаю здесь велосипед, но есть некоторые моменты, которые я хотел бы улучшить.
Я не хотел, чтобы все было скреплено большим вертикальным винтом. Это казалось ненужным
Я хотел свести к минимуму количество винтов и другого оборудования, необходимого для сборки всего.
Я не делал ни одной из эталонных моделей, но хочу убедиться, что батарея не перемещается, поэтому на отпечатке есть выпуклости, которые облегают батарею и удерживают ее от перемещения, а в собранном виде не допускают каких-либо необоснованных движений.
Как более подготовленный человек, я хотел иметь возможность сделать это ЭМИ-устойчивым. Увидев идею сделать Клетка Фарадея на канале City Prepping -
Я подумал, что было бы неплохо сделать эту модель так, чтобы ничего не касалось металла контейнера с боеприпасами. Замена резинового уплотнения, как показано на его видео, теоретически позволит этому комплекту стать полноценным комплектом связи в чрезвычайной ситуации. (пока батарея не сядет)
Будущие цели
У меня есть пара идей, над которыми я обдумываю, и запланированные улучшения.
Съемный зажим для ручного микрофона, который крепится к краю контейнера с боеприпасами. — ОБНОВЛЕНИЕ. После некоторого использования микрофон без особых проблем зацепляется за боковую часть контейнера с боеприпасами.
Батт
