Прокладки для тракторов Ford N-Series
Это набор различных прокладок для тракторов Ford серии N (9N, 2N и 8N), выпущенных в период с 1939 по 1952 год. Все номера деталей можно найти в руководстве по обслуживанию FO-4 I&T Shop.
Эти прокладки также могут подходить к тракторам Ford Golden Jubilee (1953 г.), NAA (1954 г.) и 600-й серии (1954-1957 гг.), а также к тракторам Ferguson TE/TO20, однако у меня нет соответствующих руководств по обслуживанию для проверки.

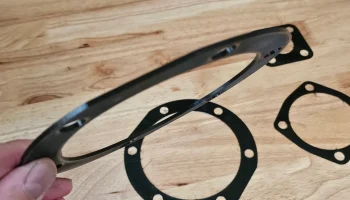

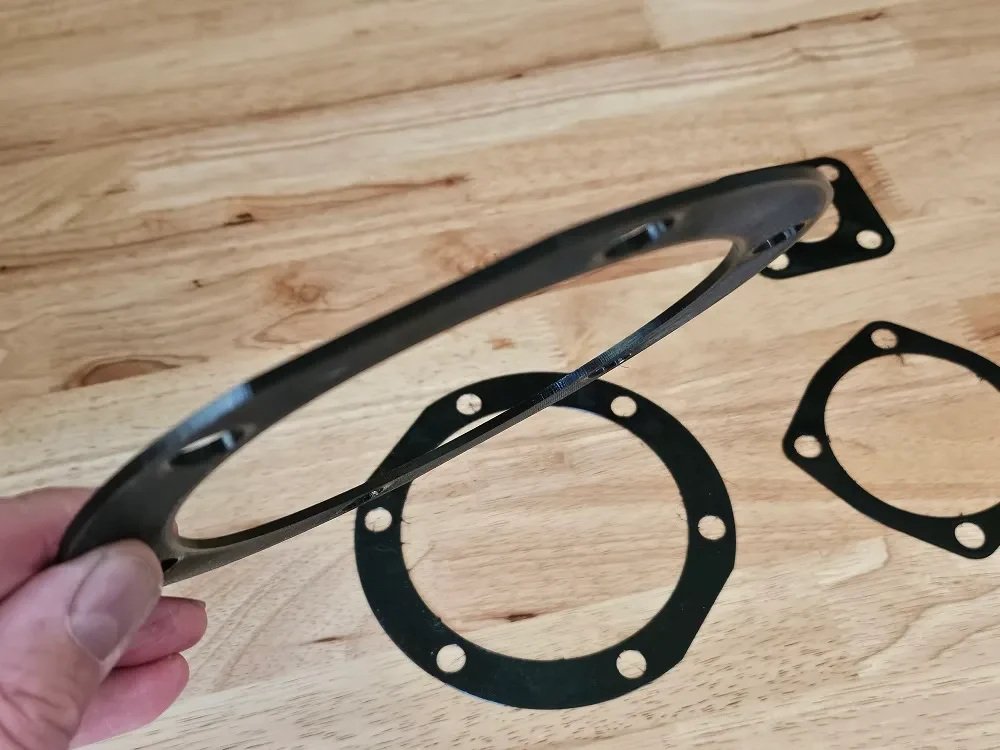

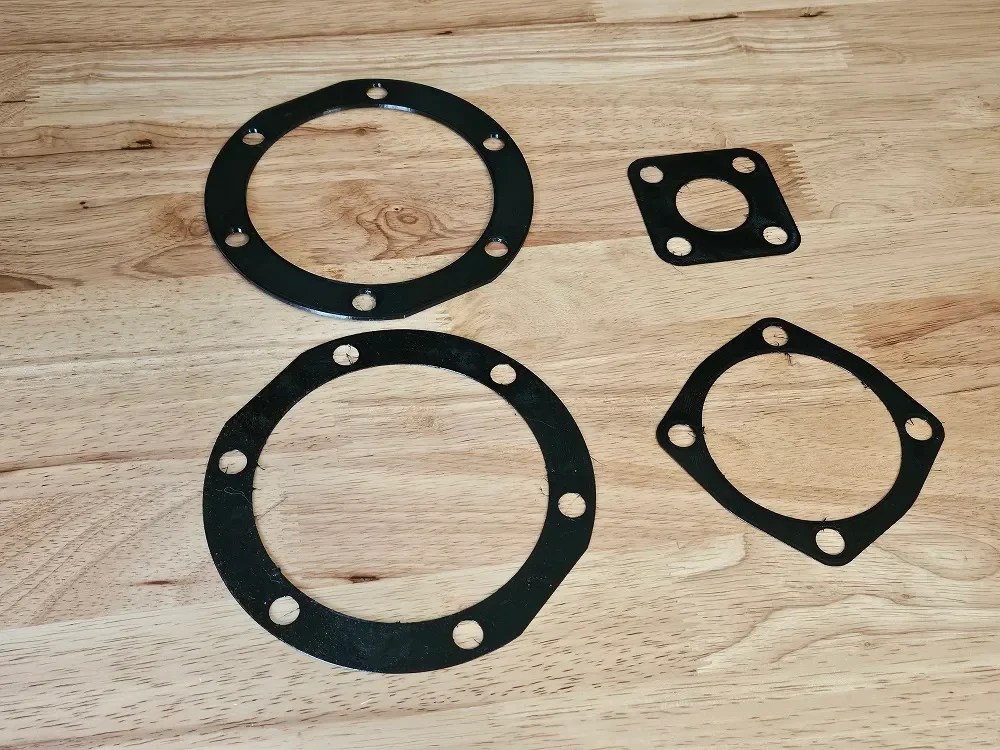

Первоначально я создал шаблон смотровой крышки для печати в PETG для вырезания прокладок из материала прокладок, используя ручной дырокол диаметром 1/2 дюйма для отверстий под болты. Прежде чем у меня появилась возможность поработать с трактором, я просмотрел статьи об использовании ТПУ для материалов прокладок и нашел модели прокладок Nexxius (https://www.printables.com/model/394600-ford-n-series-tractor-gaskets). Я следовал их настройкам для большинства прокладки и смоделировал их толщиной 0,60 мм для нарезки/печати с высотой слоя 0,10 с помощью ТПУ. Исключением является прокладка смотровой крышки, где я оставил ее толщиной 2,50 мм. Распечатайте как есть в PETG для шаблона или используйте слайсер, чтобы разрезать д�� толщины 0,60 мм и распечатать в ТПУ.
Обновление от 27 октября 2025 г. — Я использую все задние прокладки уже около 2 лет, и утечек не обнаружено. Ранее в этом году я распечатал прокладку карбюратора, чтобы посмотреть, как она будет противостоять впускному/выпускному коллектору и возникающему в результате нагреву. Даже после эксплуатации в жаркие дни область вокруг прокладки никогда не подним��лась выше ~180 градусов по Фаренгейту (~82 градуса по Цельсию), я подозреваю, из-за постоянного притока прохладного воздуха через карбюратор. У меня до сих пор не было никаких проблем с этим.
Номер позиции Применение
9N532 Квадрант диска для прокладки крышки
9N553 Цилиндр к центральной прокладке корпуса

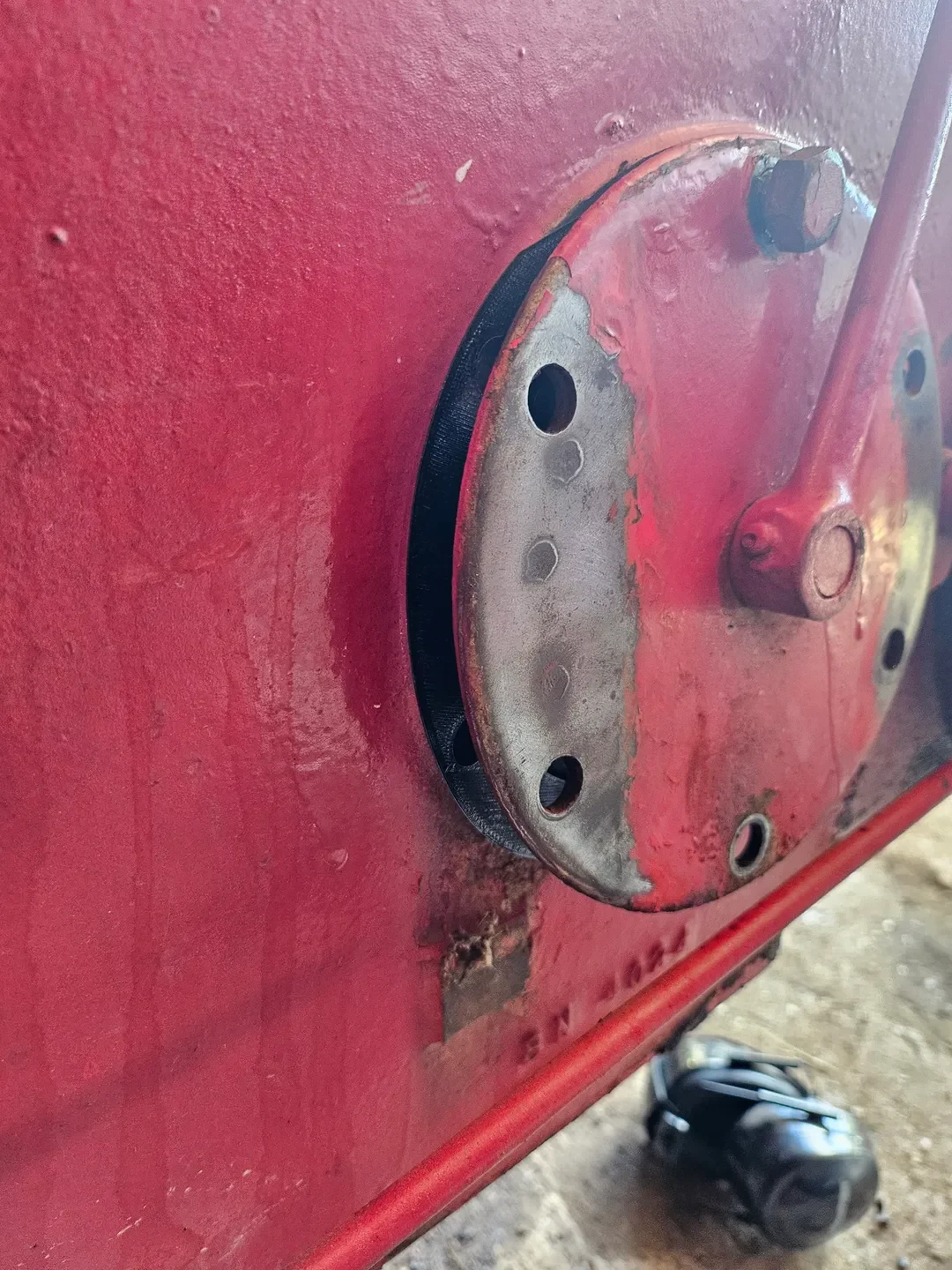

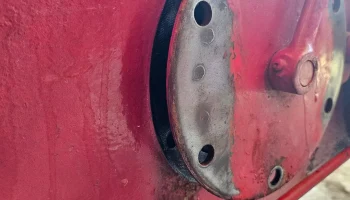

9N4131 Крышка осмотра дифференциала/Прокладка крышки рычага отбора мощности

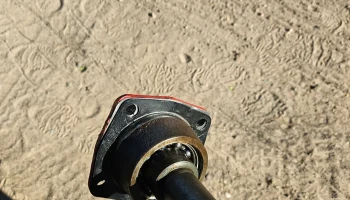

C5NN747A Прокладка механизма отбора мощности

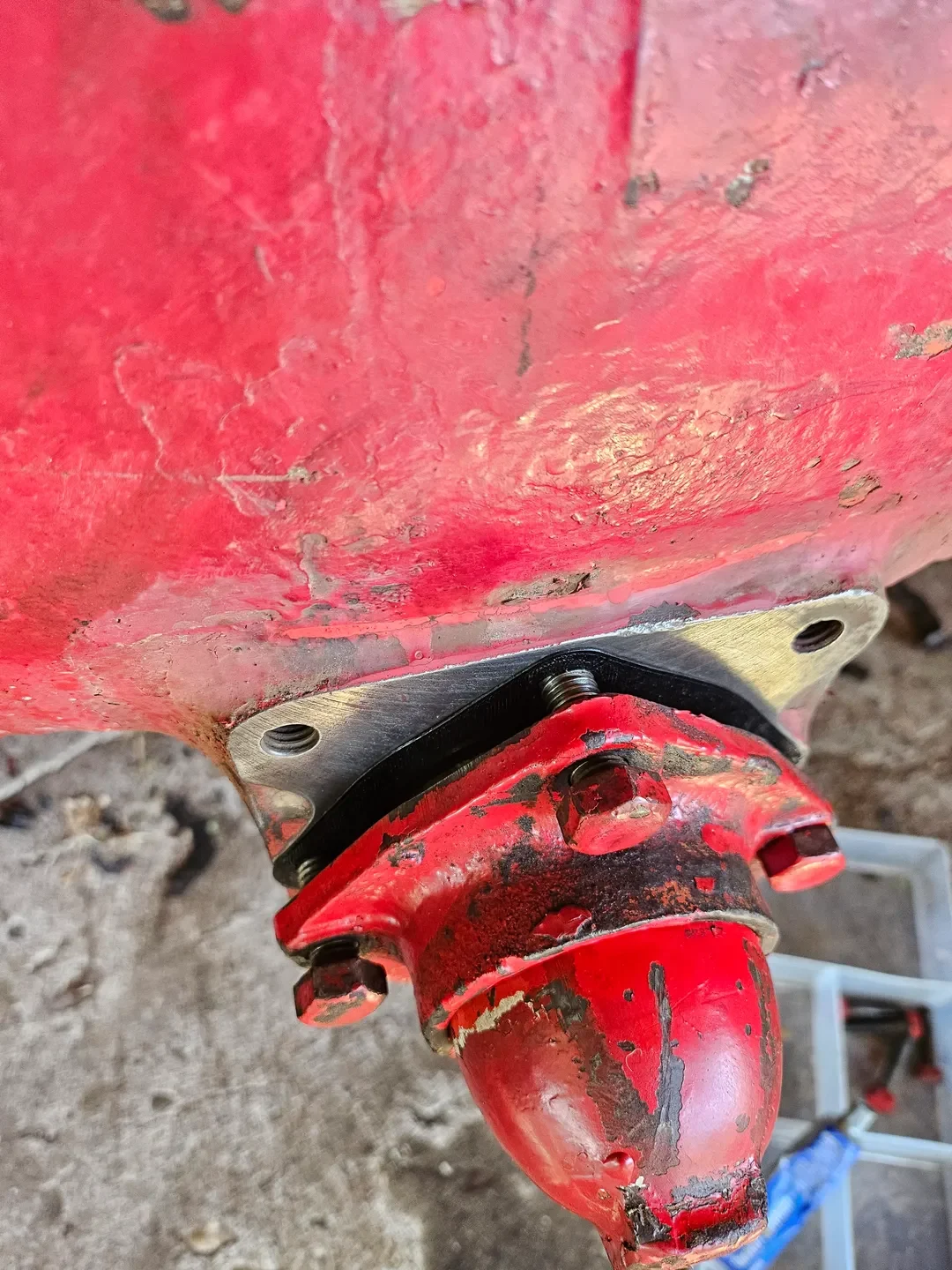

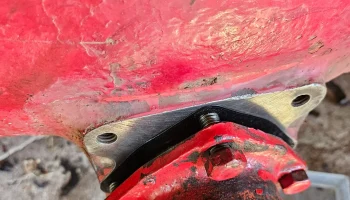

C20Z6734 Прокладка пробки насоса
9N9447 Карбюратор к прокладке крепления коллектора
