Вставка ящика для боеприпасов - параметрическая......

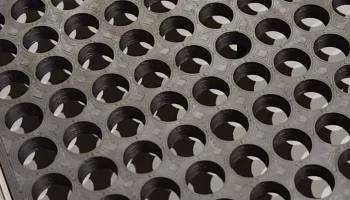

Это простая квадратная вставка для ящика с боеприпасами.
Я напечатал коробку и вставку из АБС-пластика, чтобы обеспечить более высокие температуры во время хранения.

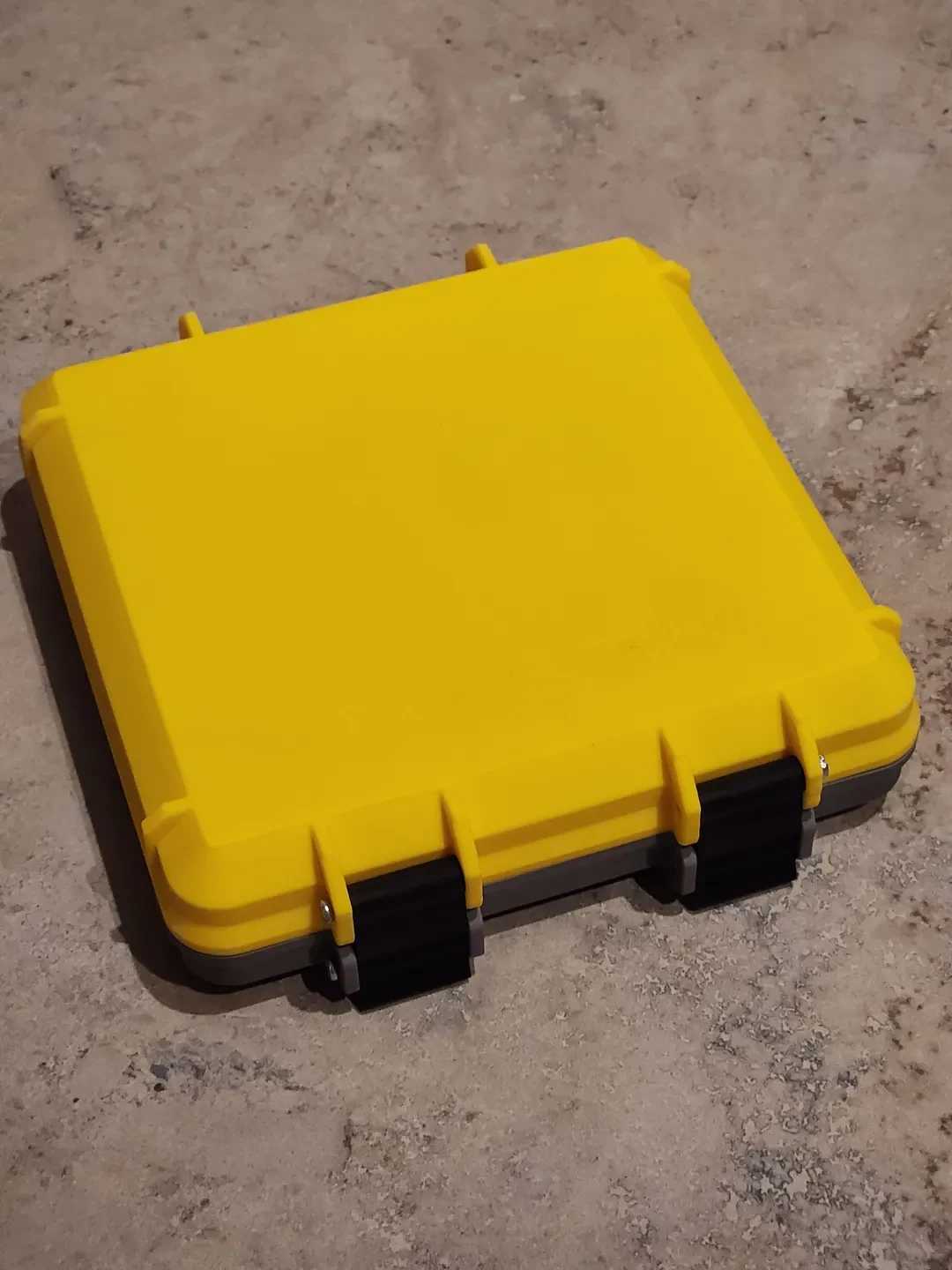

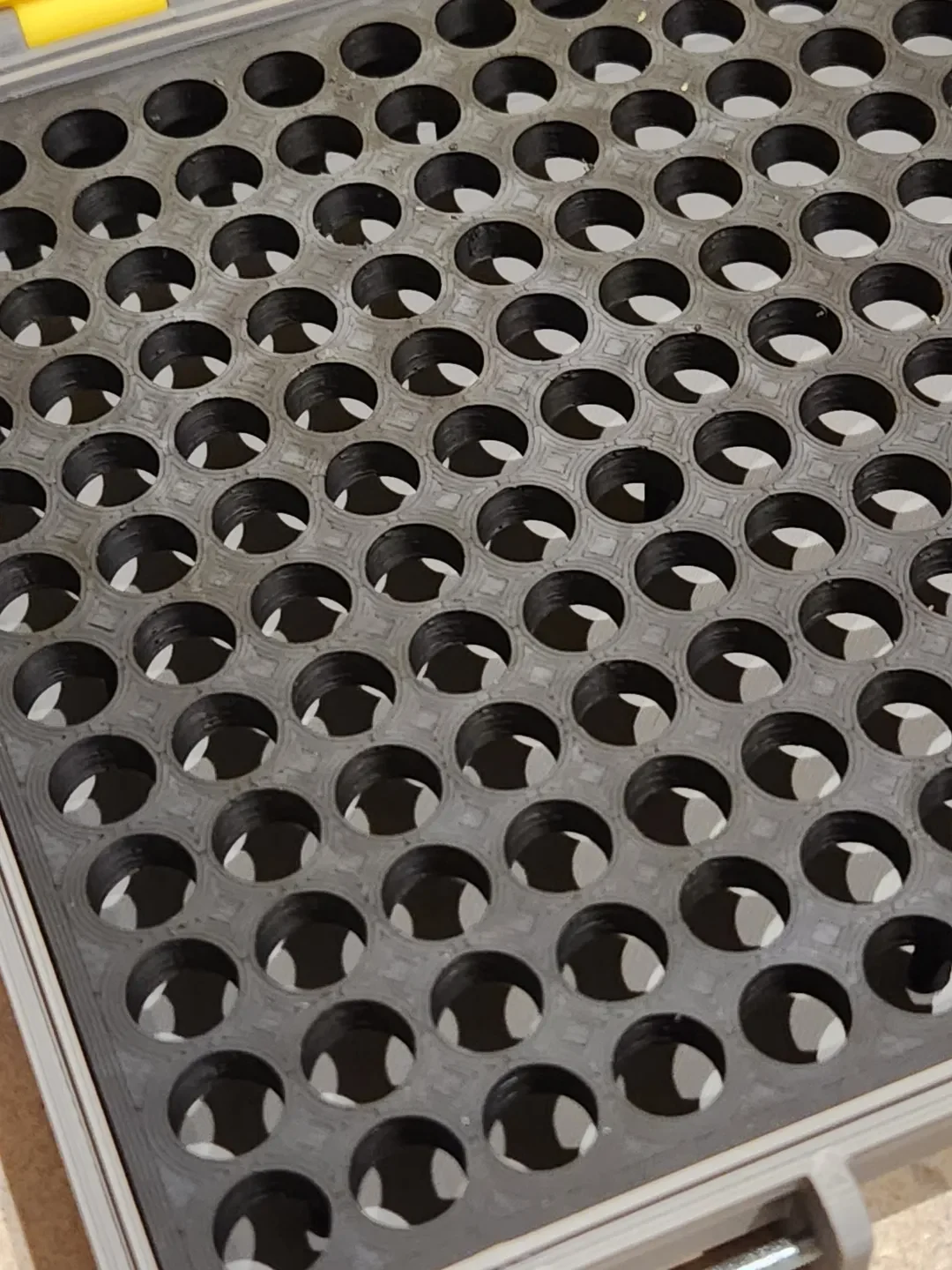

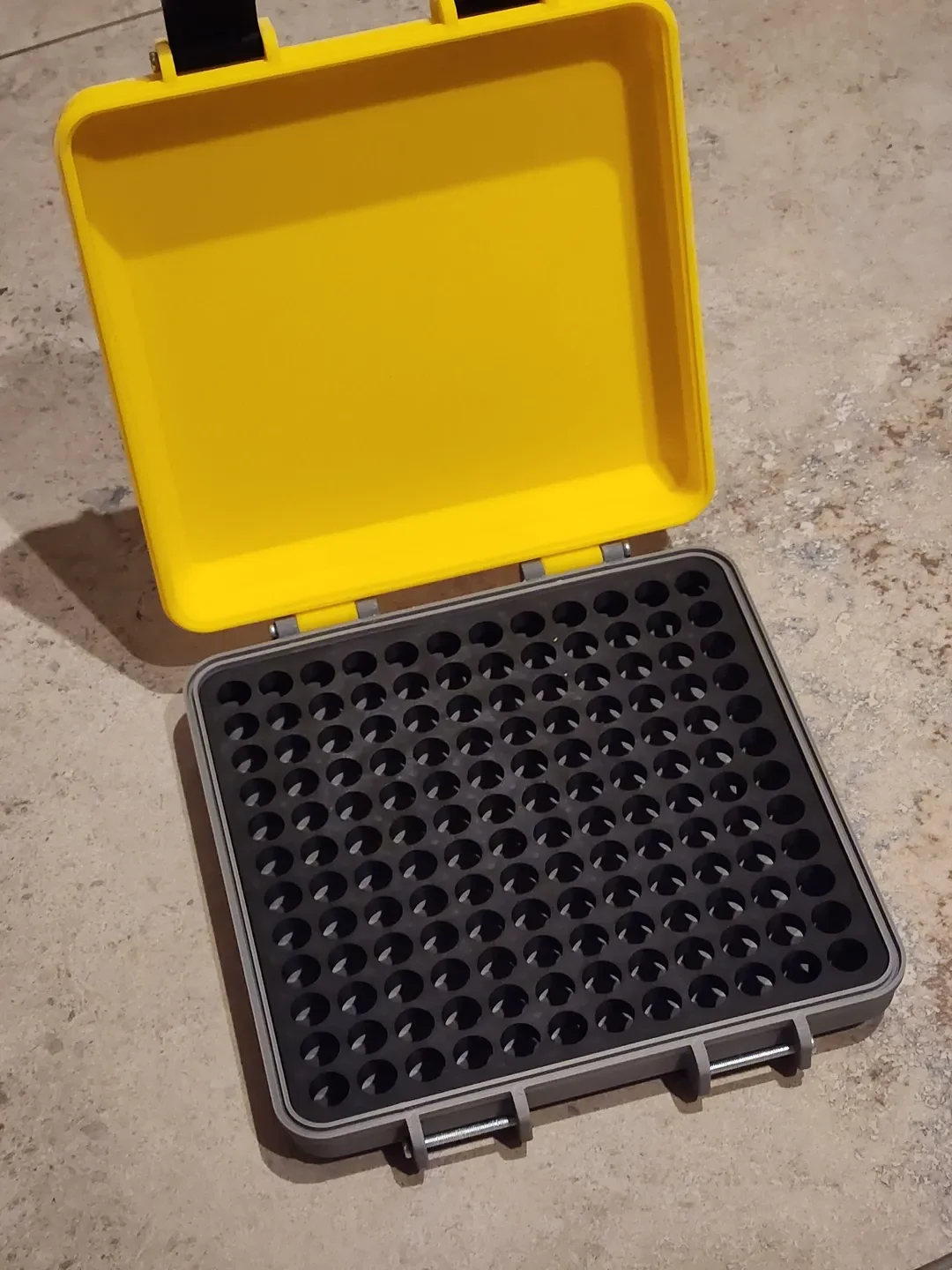

На рисунке изображена печать для боеприпасов Parabellum калибра 9 мм. Я использовал параметрический ящик от Yanev (Параметрический ящик для инструментов: Параметрический ящик для инструментов от Yanev | Скачать бесплатно модель STL | Printables.com (https://www.printables.com/model/39729-tool-box-parametric)) со следующими настройками:
Внизу:
ширина: 157 мм
длина: 157 мм
высота: 20 мм
отверстие для винта: 2,85 мм
угол: 2 мм
коробка: 2,4 мм
триб: 3,2 мм
Крышка:
ширина: 157 мм
длина: 157 мм
высота: 20 мм
отверстие для винта: 2,85 мм
угол: 2 мм
коробка: 2,4 мм
триб: 3,2 мм
Вставить:
Размер коробки: 157 мм
Вставка_Высота: 17 мм
Отверстия: 12
Размер отверстия: 10,2 мм
Edge_Gap: 5 мм
Fit_Tolerance: 0 мм
Угловой_радиус: 9 мм
Коэффициент зажима: 0,08

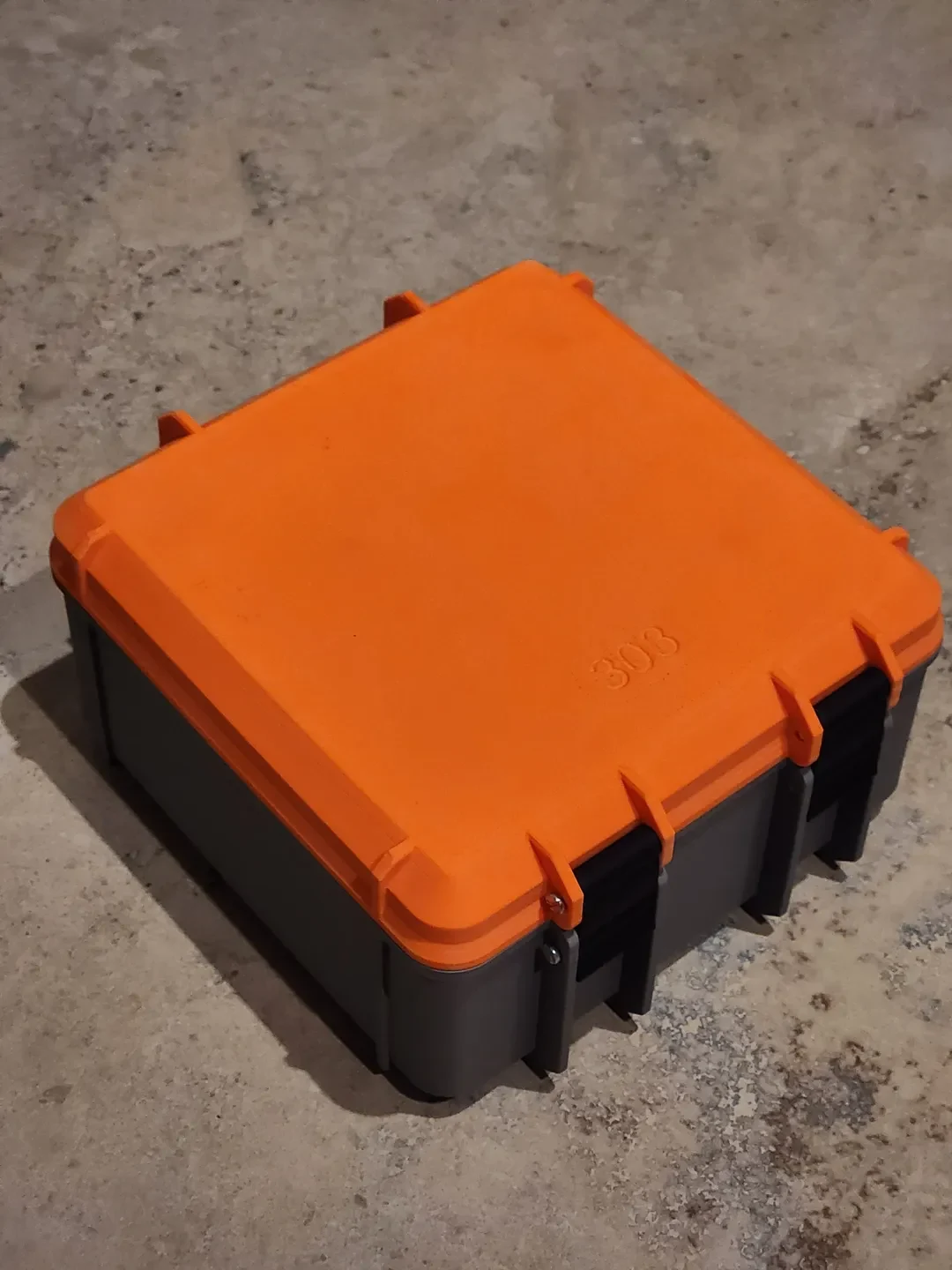

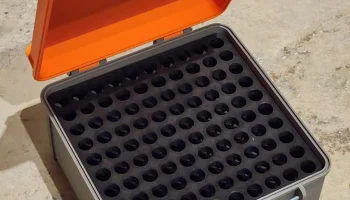

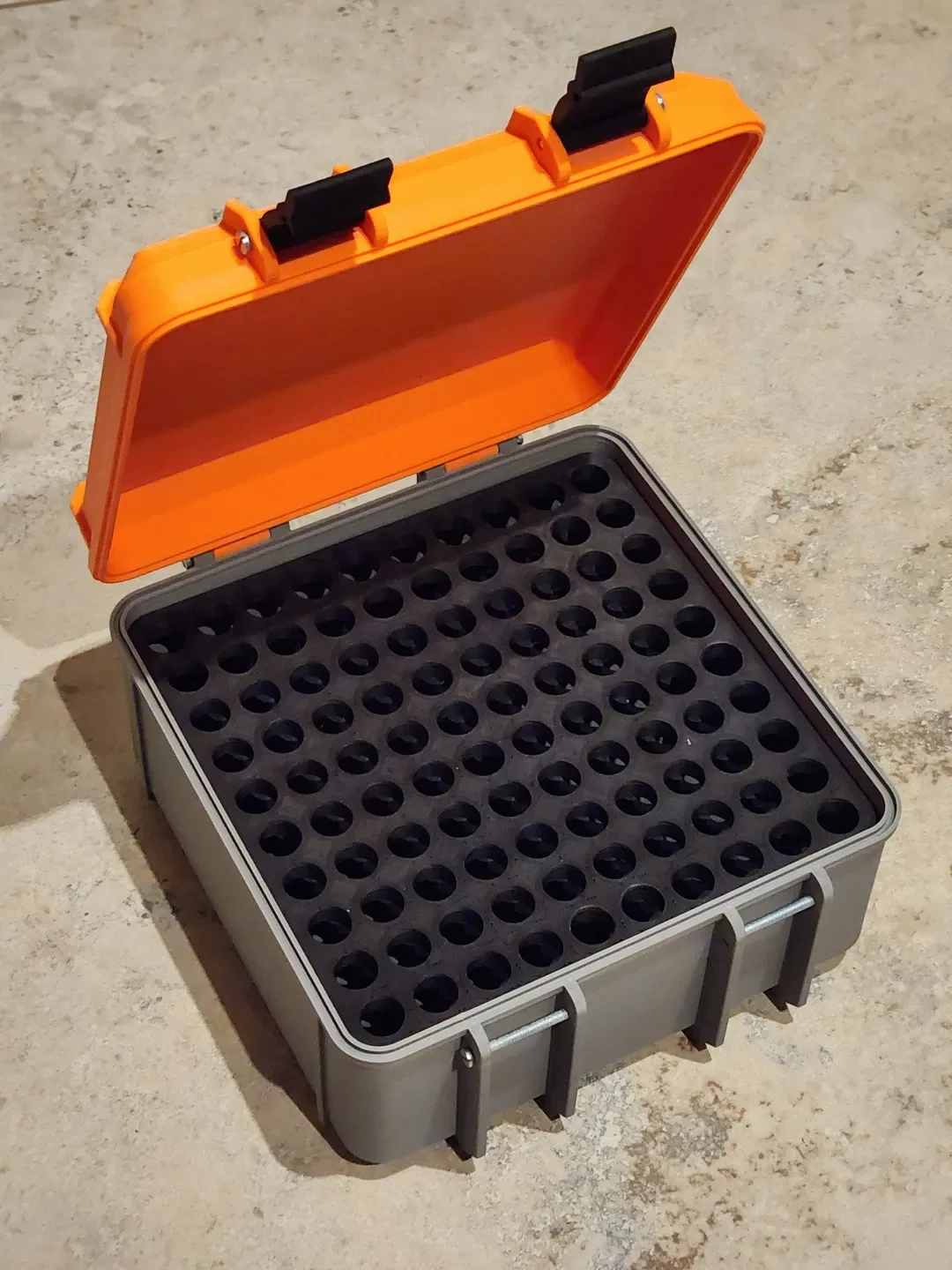

Для 303 боеприпасов можно использовать следующие настройки:
Внизу:
ширина: 157 мм
длина: 157 мм
высота: 65 мм
отвер��тие для винта: 2,85 мм
угол: 2 мм
коробка: 2,4 мм
триб: 3,2 мм
Крышка:
ширина: 157 мм
длина: 157 мм
высота: 20 мм
отверстие для винта: 2,85 мм
угол: 2 мм
коробка: 2,4 мм
триб: 3,2 мм
Вставьте А:
Размер коробки: 157 мм
Вставка_Высота: 25 мм
Отверстия: 10
Размер отверстия: 11,4 мм
Edge_Gap: 4,9 мм
Fit_Tolerance: 0 мм
Угловой_радиус: 9 мм
Коэффициент зажима: 0,08
Поддержка_размера: 6
Вставка Б:
Размер коробки: 157 мм
Вставка_Высота: 32 мм
Отверстия: 10
Размер отверстия: 9,1 мм
Edge_Gap: 6,05 мм
Fit_Tolerance: 0 мм
Угловой_радиус: 9 мм
Коэффициент зажима: 0,07
Поддерж��а_размера: 6
Размер отверстия должен быть выбран таким, чтобы боеприпасы помещались в отверстие на установленной высоте вставки.
Дно отверстий для боеприпасов имеет овальную форму, и коэффициент зажима определяет, насколько сильно овал будет зажимать боеприпасы.
Все остальные параметры можно настроить в соответствии с вашими конкретными требованиями.
