Преобразование ланчбокса Boxer Pro

Обновление от 21 июля 2026 г.: я загрузил версию 2, которая требует меньшего количества сокращений в коробке для завтрака.

Обновление от 05 февраля 2026 г.: я добавил клип, который будет удерживать первую ссылку вне рамки https://www.printables.com/model/1587049-boxer-pro-belt-clip.

Есть ряд проблем с жестким пластиковым поясным чехлом, который идет в комплекте с Boxer Pro.

В нем можно разместить около 75 звеньев, поэтому, естественно, они продают ремни кратно 50.

Механизм защелки находится внутри коробки, поэтому ремень может за него зацепиться.

Кнопка спуска была бы гораздо эргономичнее, если бы она была установлена ​​«вверх ногами».

Перезарядить ремень, не вынимая его из коробки, невозможно.

Dart Zone не продает дополнительные коробки.

Знаете, что решает все эти проблемы? Ланчбокс.

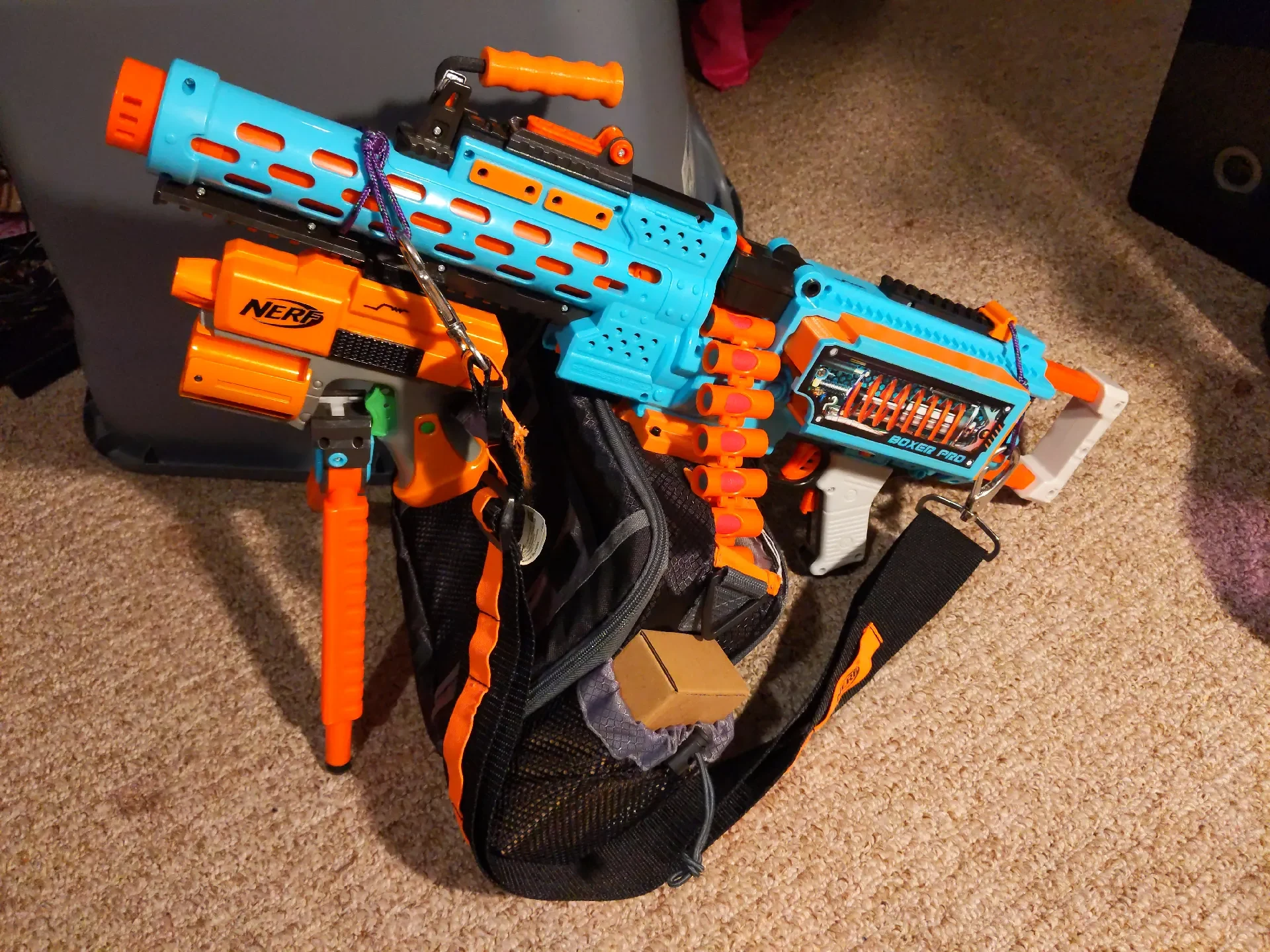

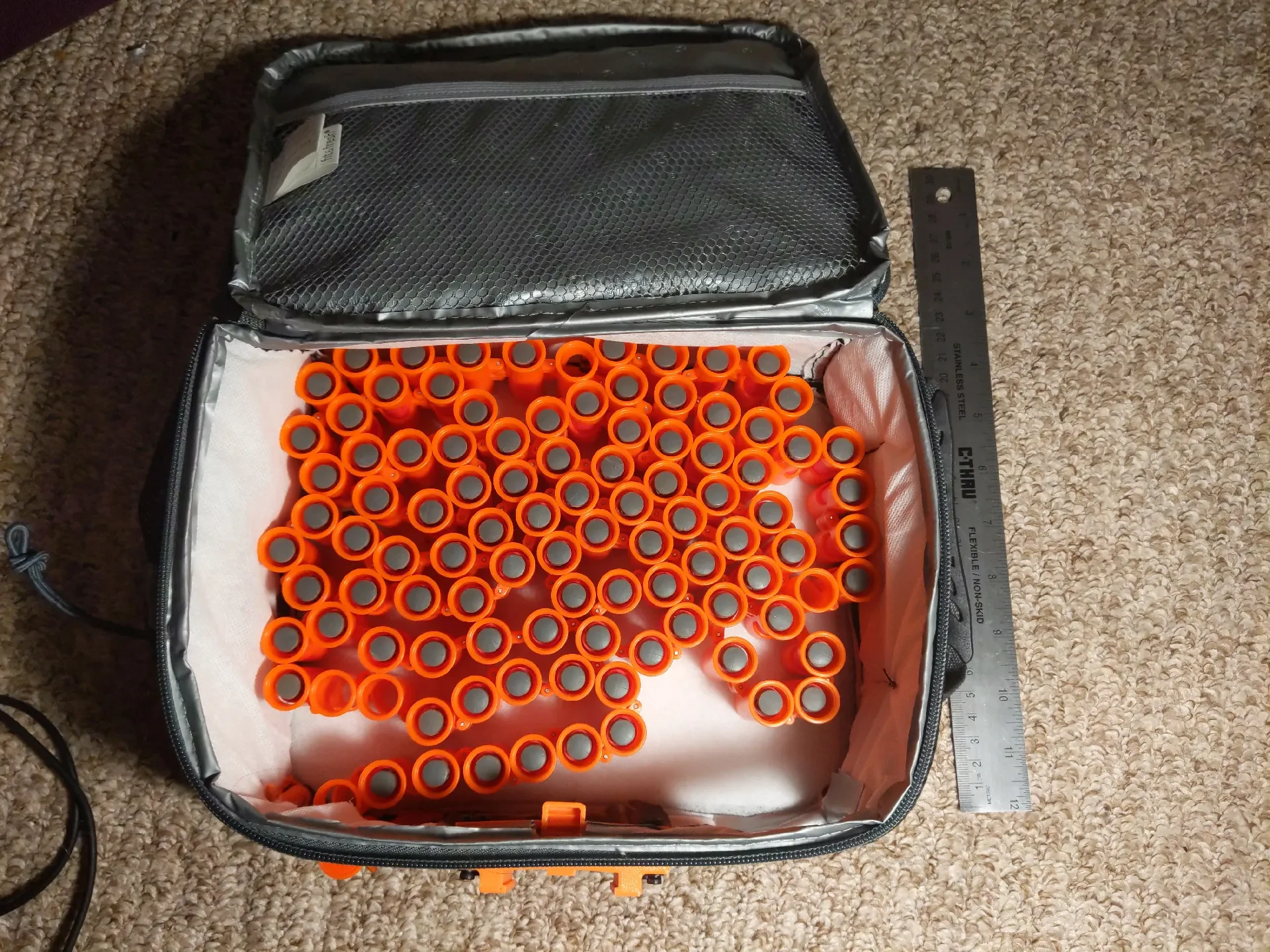

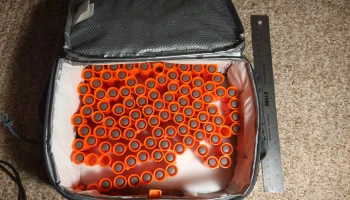

Мне нравятся вещи МакГайверинга, поэтому я разработал защелку, с помощью которой можно легко превратить коробку для завтрака в ремни Boxer Pro. Даже небольшие ланч-боксы могут с комфортом вместить 100 звеньев. Ланчбоксы, которые расстегиваются спереди, позволяют загрузить ремень, не вынимая его из бластера (или коробки). Карман для бутылки с водой (если он есть в вашем ланч-боксе) идеального размера для небольшой картонной коробки со дротиками, входящей в комплект запасных ремней.

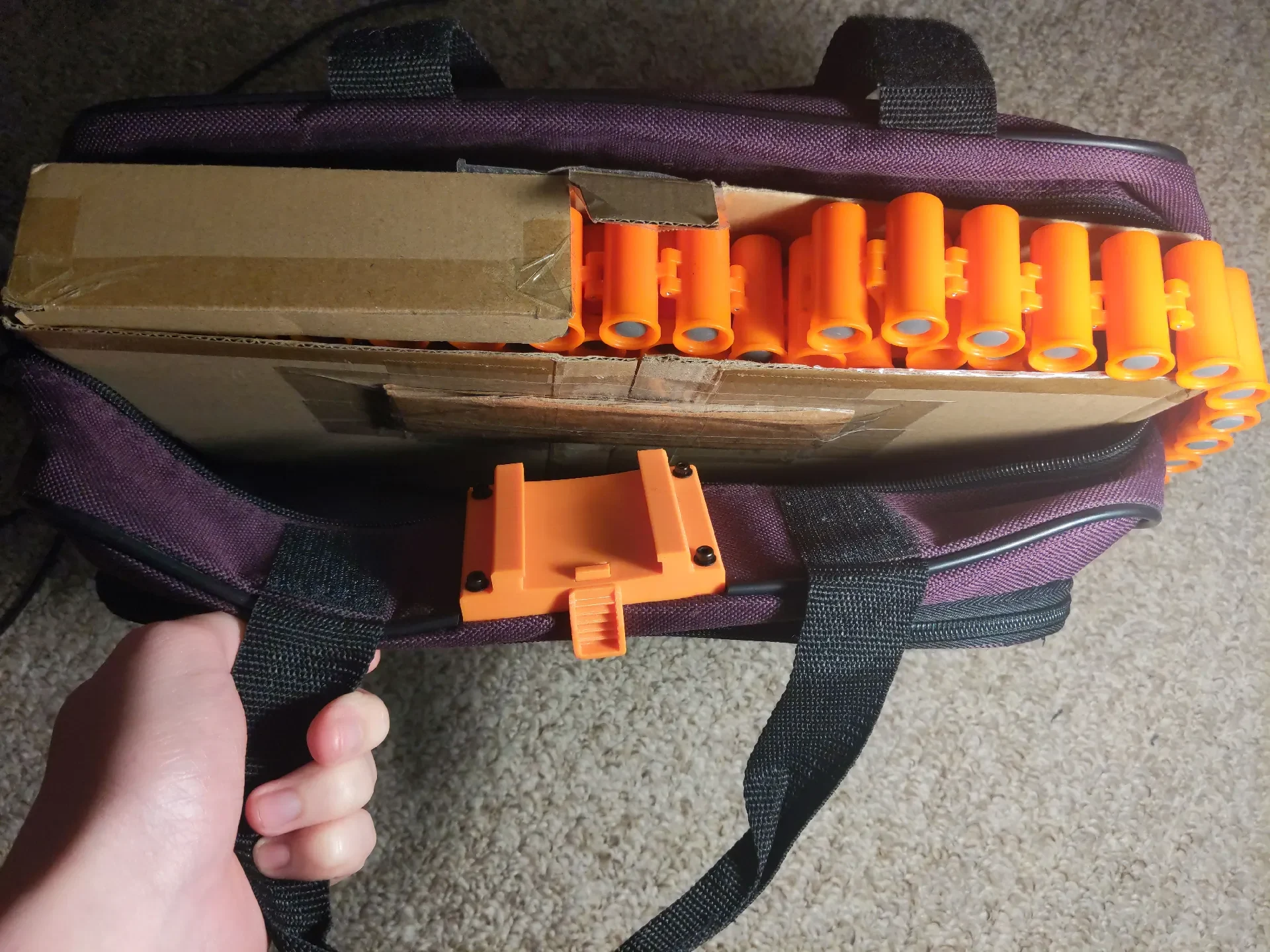

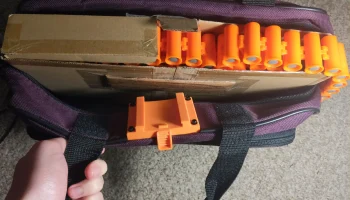

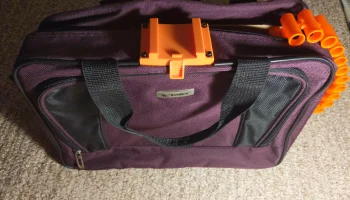

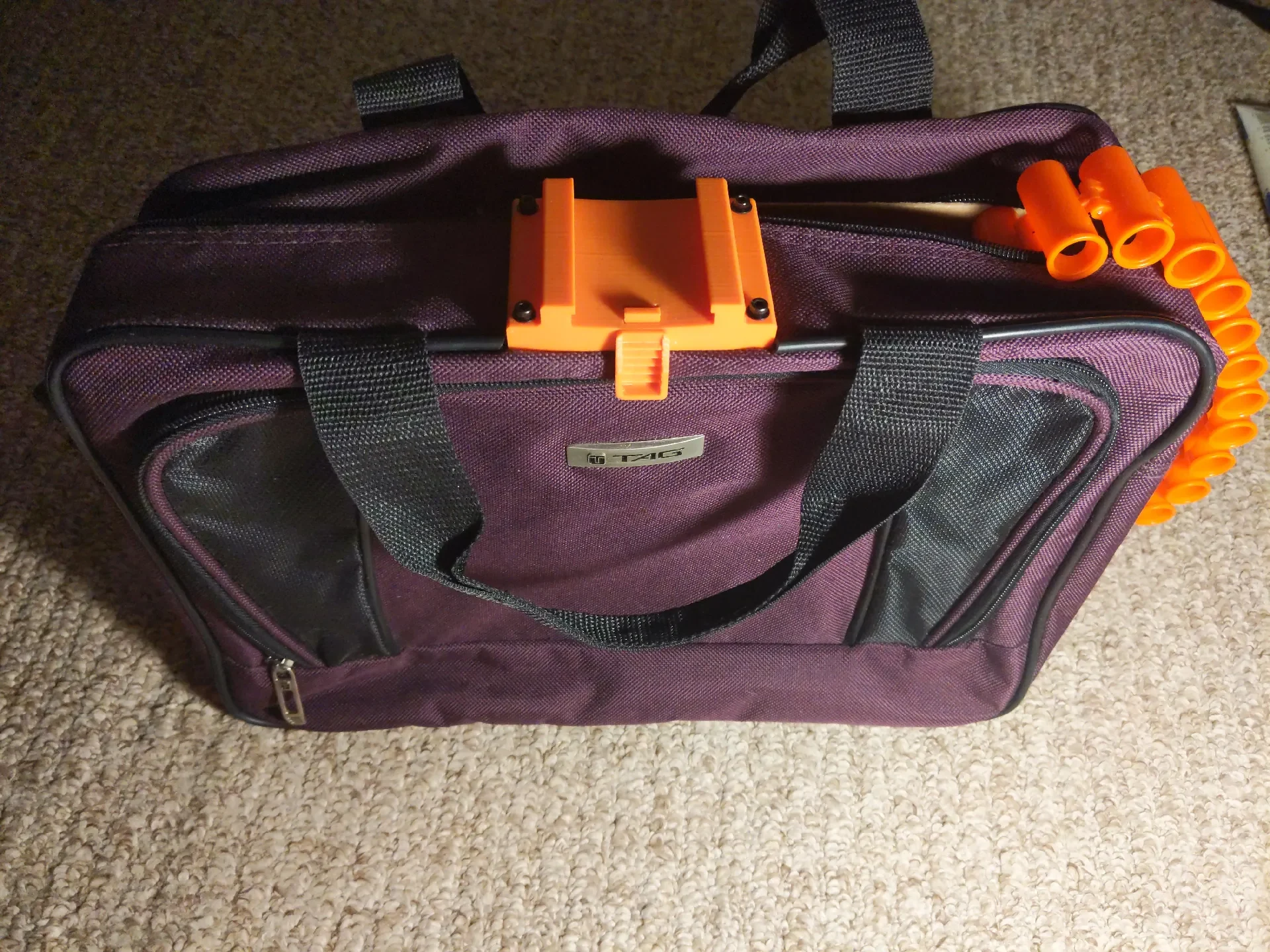

Вам нужно более 100 ссылок? В сумку чуть большего размера с верхней загрузкой легко поместится 200 человек. Вы можете придать жесткости более мягким сумкам, вставив в них картонную коробку, в которой прилагались ремни (я склеил две картонные коробки вместе, чтобы получить большую фиолетовую сумку на фотографиях). Обратите внимание, что он становится до смешного большим и представляет собой огромную мишень для бластерных тегов.

Материалы:

4 болта и гайки М3 (длина зависит от толщины ланчбокса, но для самой печати вам понадобится не менее 12 мм)

1 маленькая пружина диаметром менее 5 мм (для кнопки-защелки)

Ланчбокс. Я использовал более мягкие и гибкие коробки, но на самом деле нет причин, по которым это не могло бы работать и с жесткой коробкой (при условии, что вы можете вырезать/сверлить в ней отверстия)

Размер 3,5 x 7,9 x 9,9 дюйма — это примерно столько, сколько вы можете вместить, вмещая при этом 100 ссылок.

Печать:

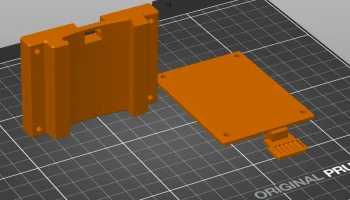

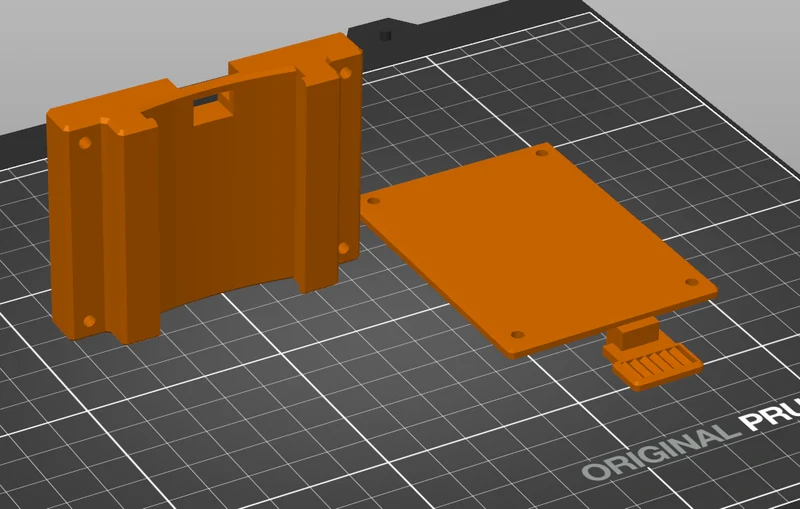

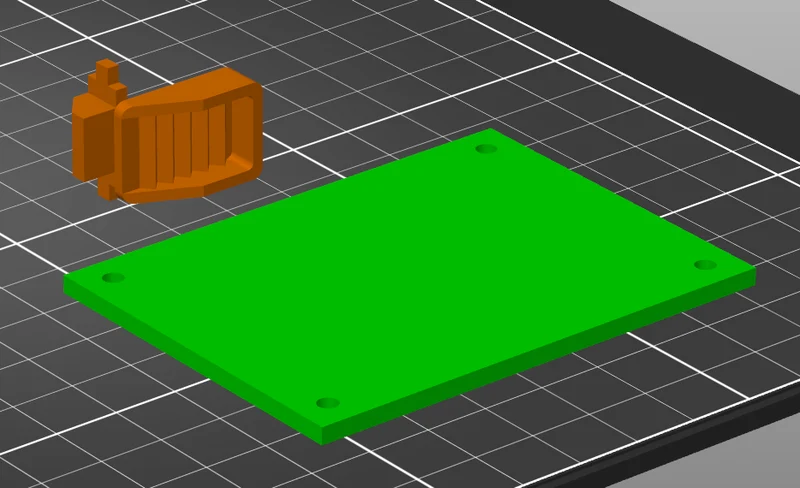

Лучше всего детали печатаются в той ориентации, которая показана на рисунках. Это настройки PrusaSlicer, которые я использую. Все свои тарелки я печатаю в PETG.

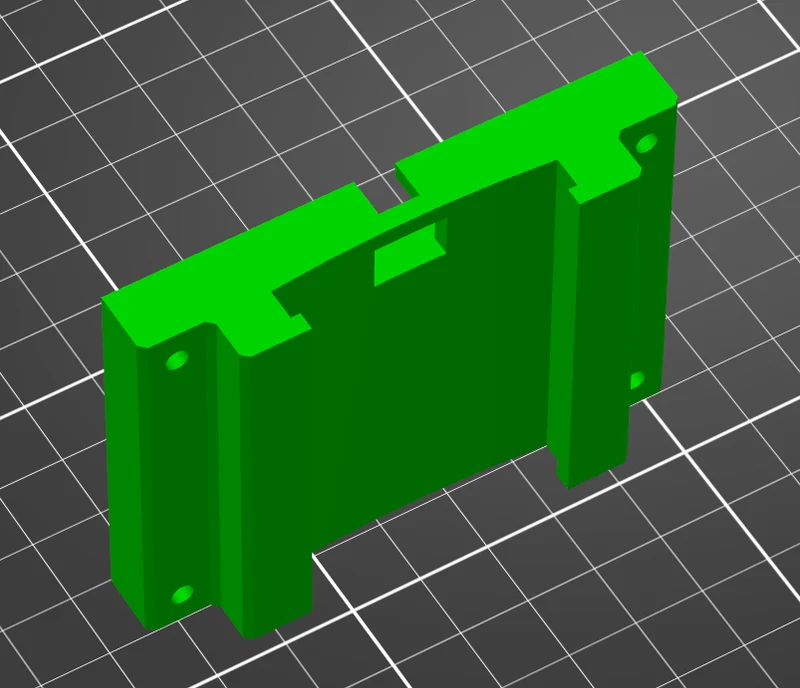

Для верхней пластины

3 периметра

Минимальная толщина корпуса 2 мм (сверху и снизу)

Включите поля шириной 5 мм (чтобы они не падали во время печати).

10% заполнение гироидной области

Включить опоры повсюду (Стиль = Плотное прилегание, Расстояние по оси Z верхнего контакта = 0,2 мм, Верхние слои интерфейса = 0)

Для нижней пластины и защелки. Нижняя пластина будет находиться под некоторым напряжением, поэтому вам действительно нужно, чтобы она была твердой. Используйте те же настройки, что и для верхней пластины, за исключением:

Отключить поля

100% заполнение

Сборка:

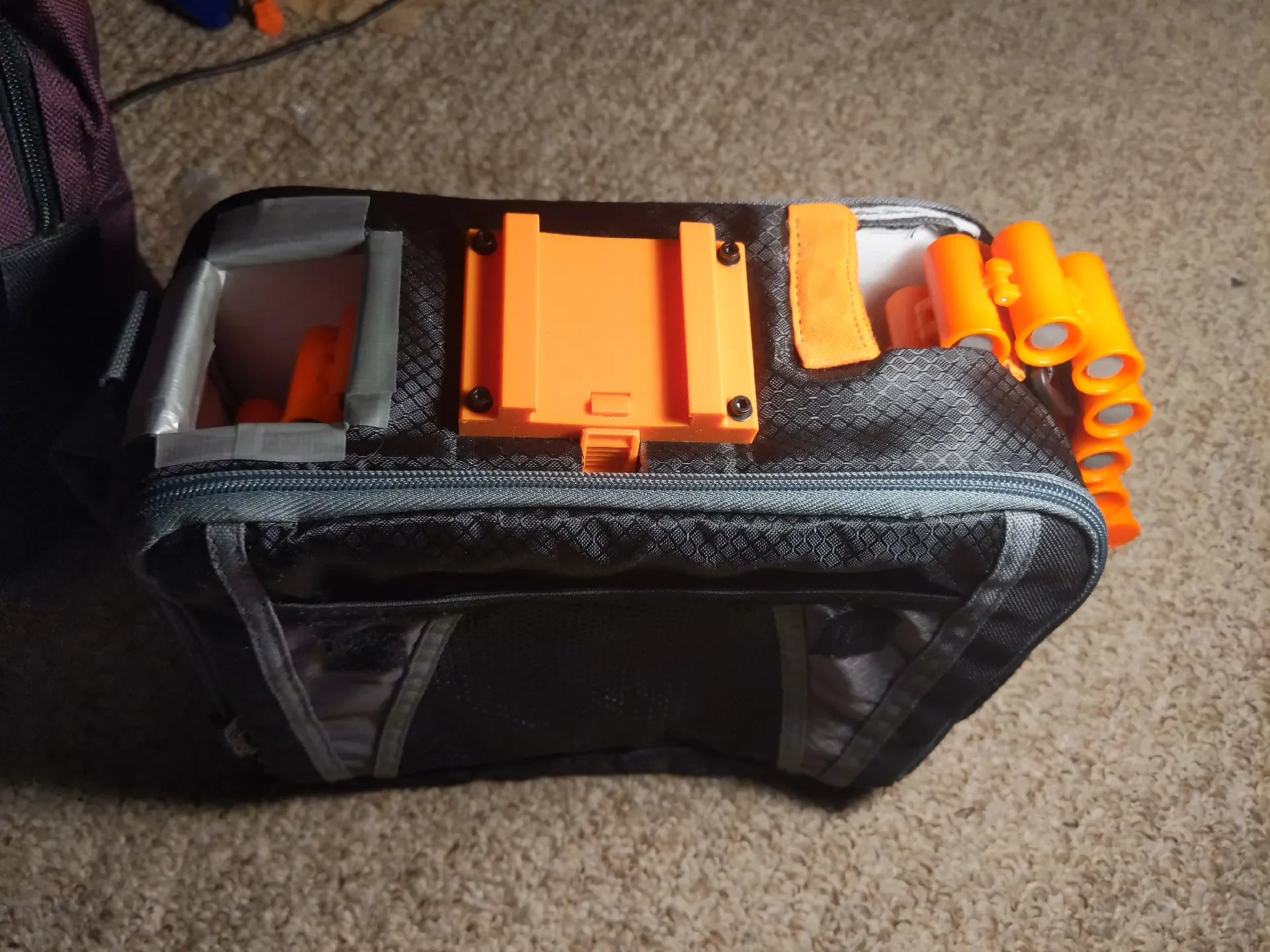

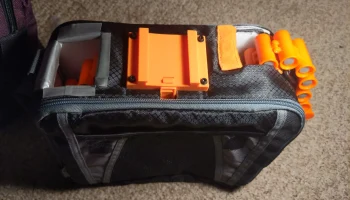

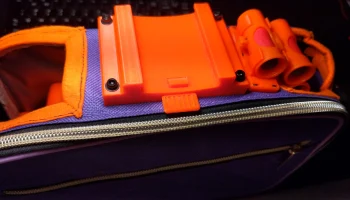

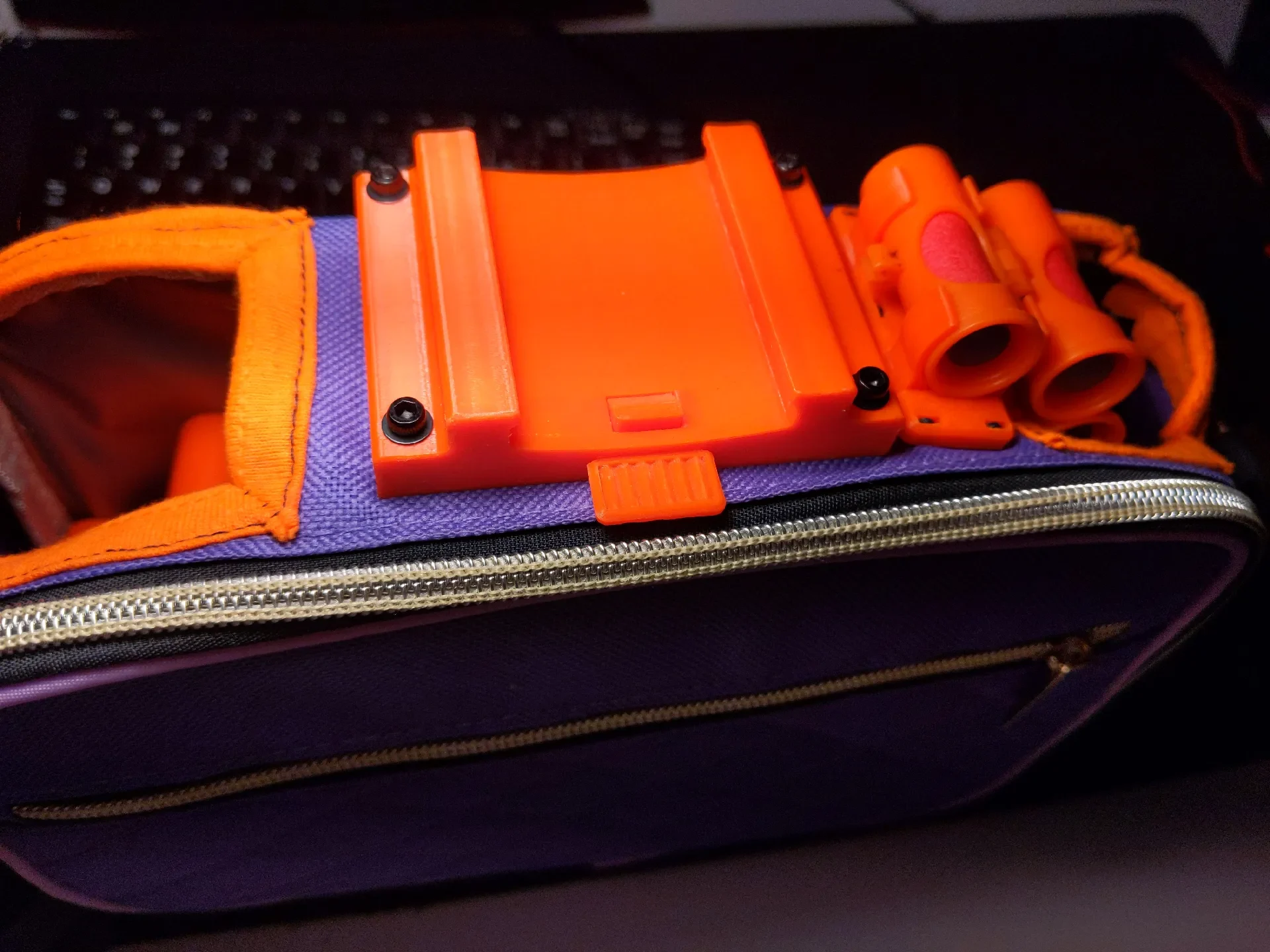

Верхняя и нижняя пластины по сути состоят из материала в верхней части коробки для завтрака, а болты удерживают его на месте (поэтому требуется минимальная резка). Пожалуйста, смотрите прилагаемые изображения для справки.

Используя нижнюю пластину в качестве ориентира, отметьте места для четырех отверстий под болты в верхней части коробки для завтрака.

Используйте какой-нибудь острый инструмент без лезвия, чтобы проткнуть отверстия. Не поддавайтесь желанию воспользоваться ножом, так как лезвие сделает порез, который будет продолжать рваться под действием силы.

Вариант 2 не требует дополнительного отверстия для защелки. Версия 1 иногда требует вырезать небольшое отверстие для самой защелки. Каждый ланчбокс немного отличается.

Вставьте защелку в верхнюю пластину.

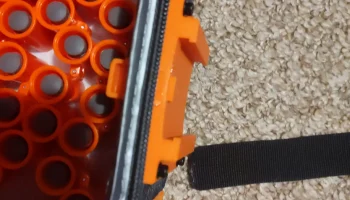

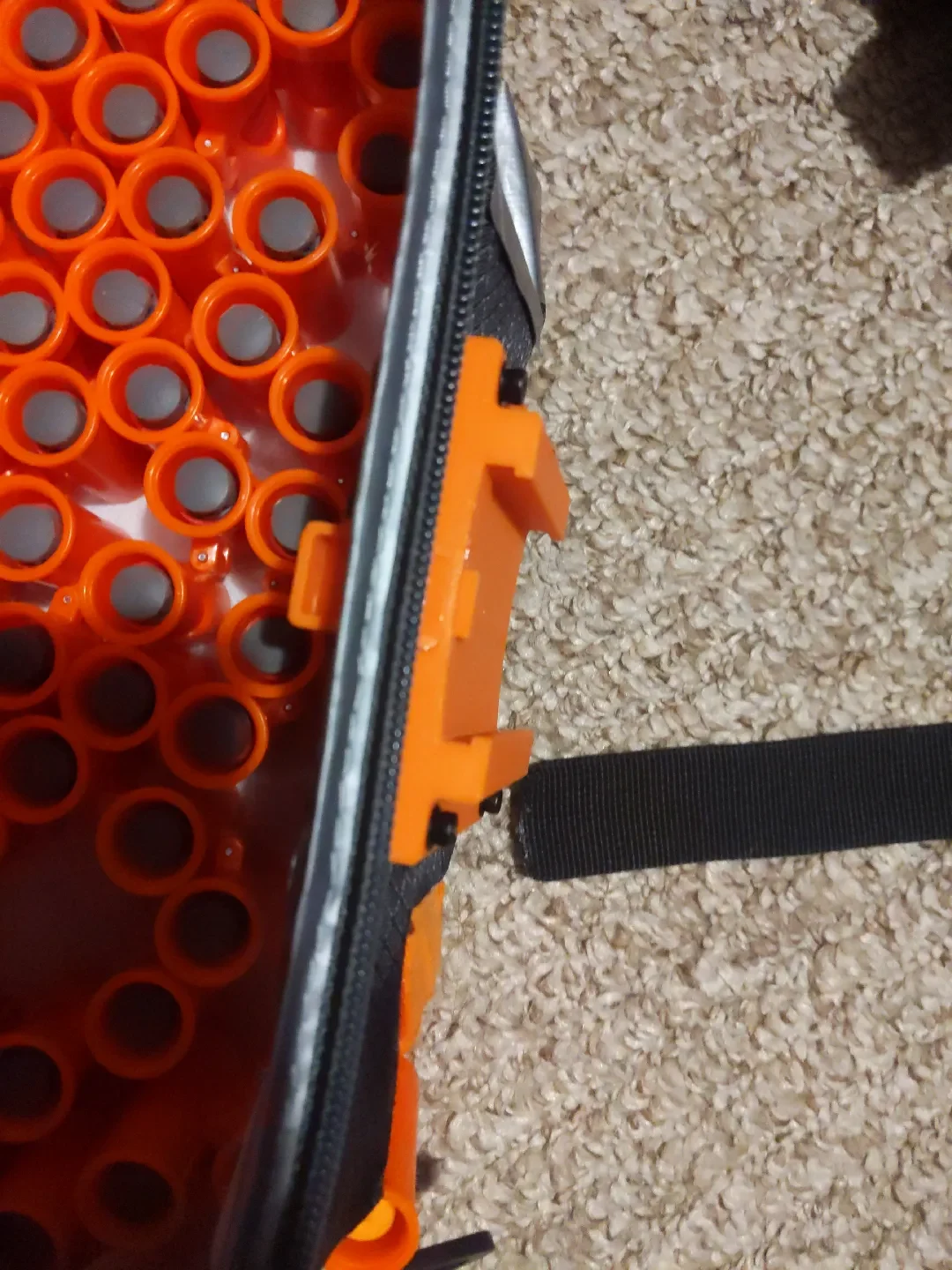

Расположите нижнюю пластину внутри коробки для завтрака под отверстиями. Приложите скошенные края к ткани (это поможет избежать того, чтобы острый угол прорвал дыру в ткани). Расположите верхнюю пластину (с установленной защелкой) над коробкой для завтрака. Свободно закрепите два задних отверстия болтами.

Установка пружины — это своего рода акробатический акт. Вам нужно просто вклинить его туда (именно поэтому мы оставили задние болты незатянутыми). В защелке есть отверстие для пружины, а нижняя часть просто опирается на материал кор��бки для завтрака.

Свободно установите два передних болта.

Постепенно затягивайте все болты, проходя поперек (как будто вы рисуете звезду или меняете колесо). Это поможет избежать приложения слишком большого усилия к какому-либо углу пластины.
