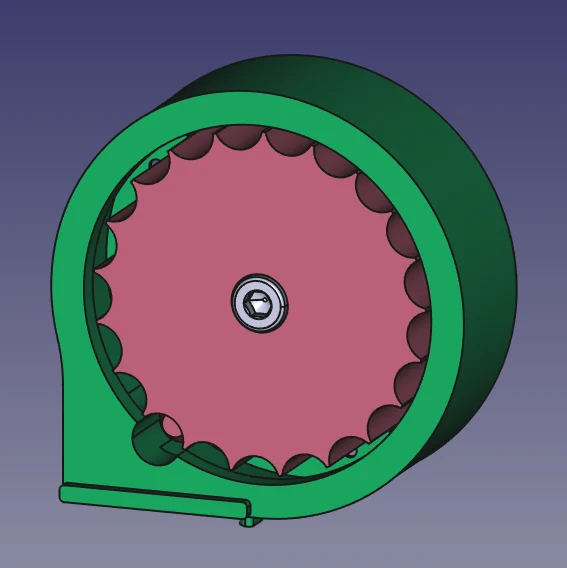

Магазин на 20 патронов (0,177 дюйма/4,5 мм), совместимый ...
Это детали для обновления, позволяющие превратить ваш оригинальный магазин в магазин на 20 патронов.
Исходные файлы (FreeCAD 1.0) включены.
Необходимые детали:
Винт с головкой под торцевой ключ M3x12 мм DIN912
Весна от журнала Diana Chaser...

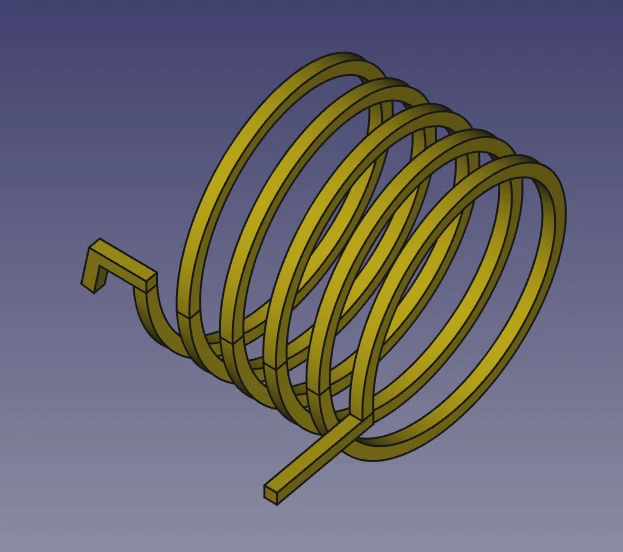

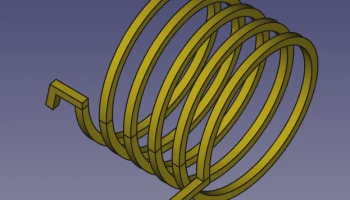

… или намотайте пружину самостоятельно: внешний диаметр витка 10,5 мм, высота витка 8,5 мм, 5 витков, диаметр проволоки 0,5 мм, крючок 2 мм вниз на одном конце, штифт сбоку 4 мм на другом конце.
Необходимые инструменты:
Сверло 2,5 мм, дрель (чтобы очистить отверстие М3. Необязательно: используйте метчик М3, если он у вас есть)
Шестигранный ключ 2,5 мм.
Тонкий пинцет или игла и, по желанию, сверло диаметром 1,5 мм (чтобы открыть отверстие для крючка пружины и зафиксировать пружину во время сборки)
плоскогубцы с длинными носками (чтобы удерживать и ввинчивать прямую часть пружины в отверстие для штифта толкателя магазина)
Пошаговые инструкции:
Распечатайте детали самыми большими плоскими гранями, лежащими вниз. Воспользуйтесь поддержкой подписчика

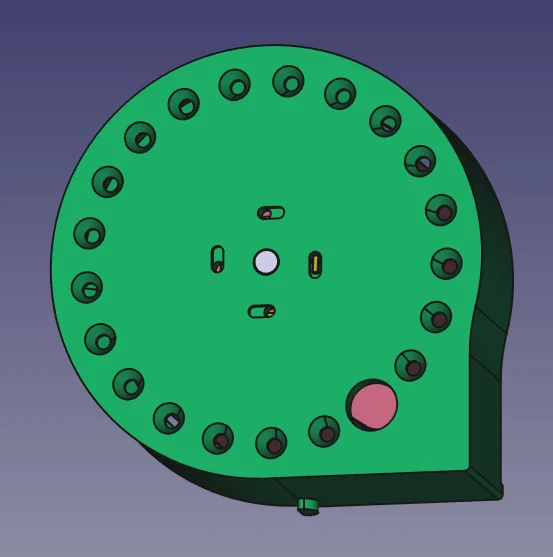

Очистите центральное отверстие в корпусе магазина сверлом 2,5 мм.
Необязательно: используйте метчик M3, но вставляйте его только на ⅔ длины, иначе винт слишком ослабнет.
Очистите все заусенцы и нити внутри частей магазина, где трутся пули.
Откройте отверстия для крепления пружины в корпусе магазина с помощью пинцета или сверла диаметром 1,5 мм, туда входит крючок пружины.
Убедитесь, что отверстие для фиксации пружины в толкателе может принять пружинный штифт.
Вставьте крючок пружины в правое боковое отверстие пружины корпусов магазина (если смотреть сзади винтовки), зафиксируйте крючок пружины, вставив в отверстие пинцет.

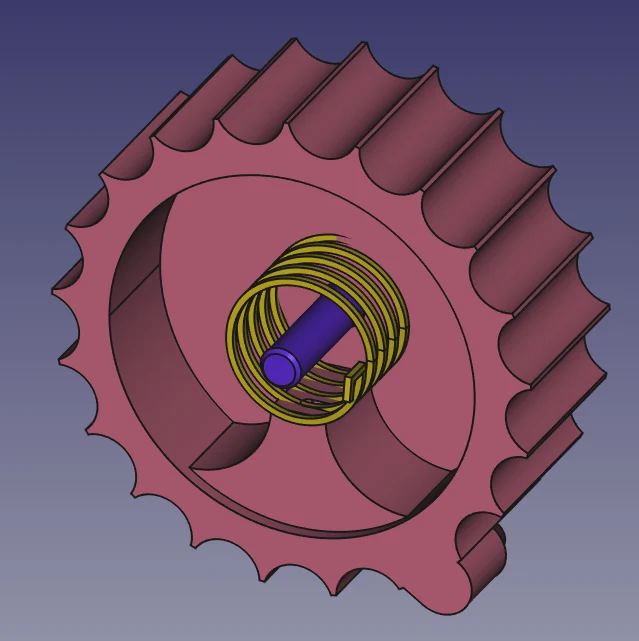

Вкрутите штифт пружины в толкатель с помощью длинногубцев, наклоняя при этом толкатель на бок.
Теперь вставьте толкатель в корпус магазина, выровняв его с корпусом и вставив концевой упор в отверстие для пули.
Установите винт как можно сильнее, не допуская заедания толкателя.
Готово!
Установка Spring будет сложной и вызывающей ярость, если вы делаете ее впервые, так что не торопитесь!
