Кейс для боеприпасов .308
Кейс для боеприпасов .308

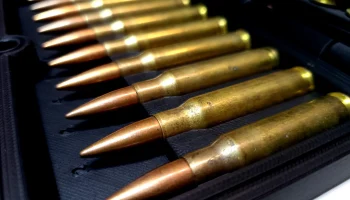

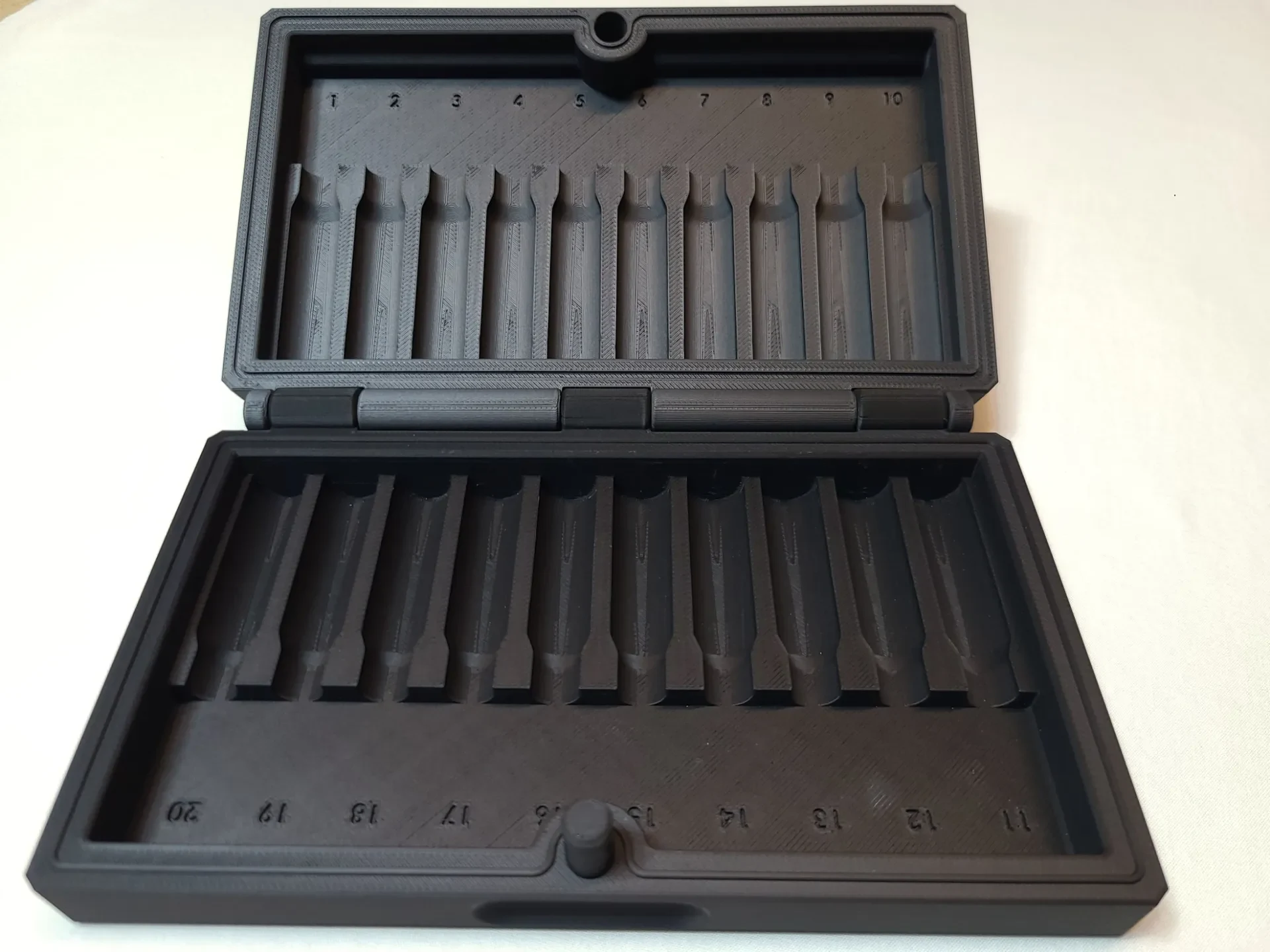

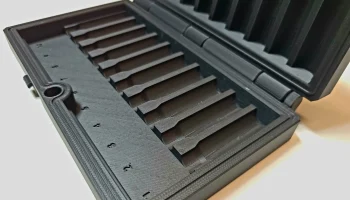

Это ящик, напечатанный на 3D-принтере, который я разработал для хранения 20 патронов калибра .308. Силуэты вытянуты вверх сразу за середину раунда, что обеспечивает надежную фиксацию и приятный щелчок при нажатии на раунд. Он должен соответствовать фирменному стилю или стилю наконечника пули, если у него нормальный гильза .308.
Ключевые особенности:

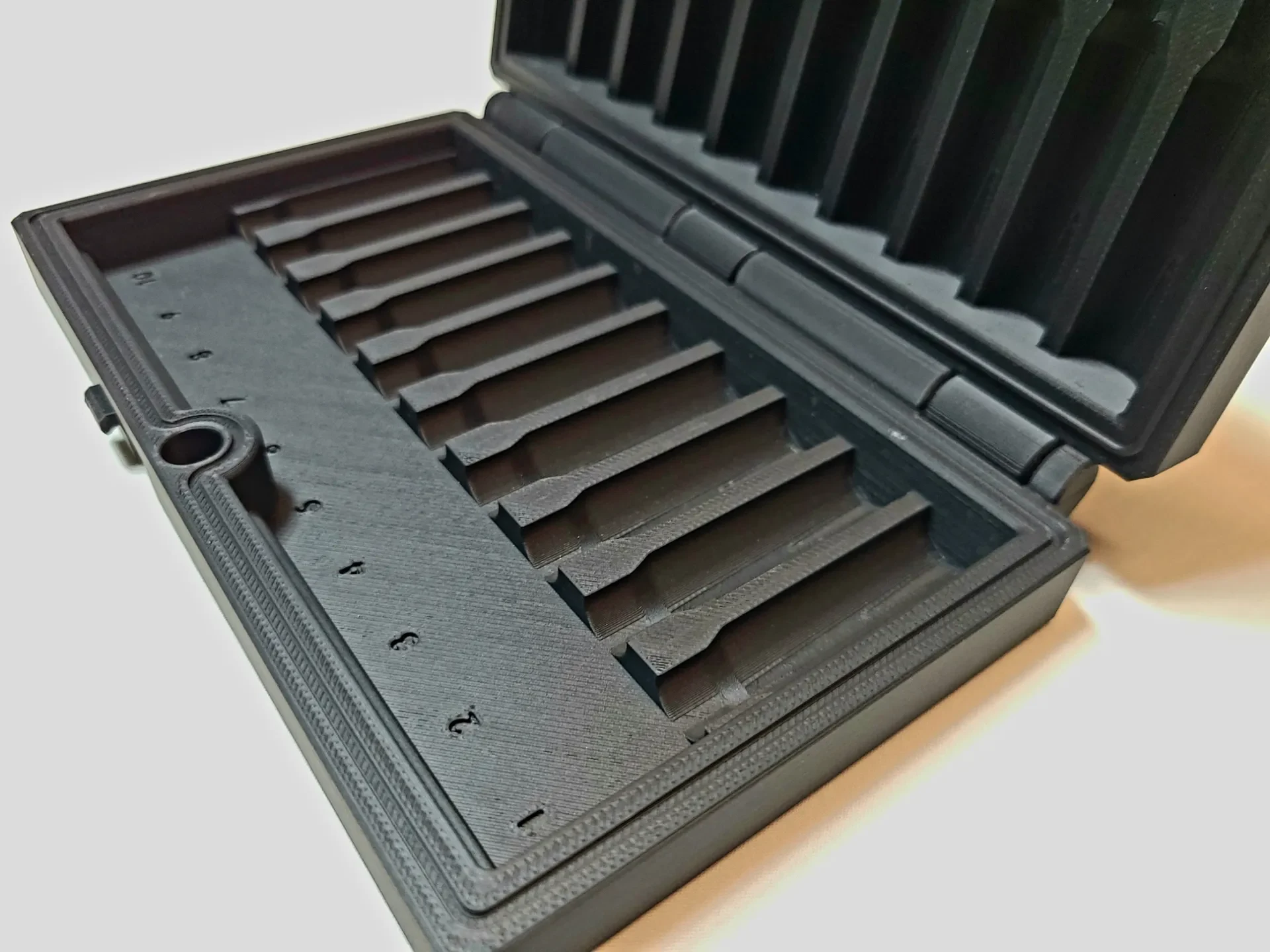

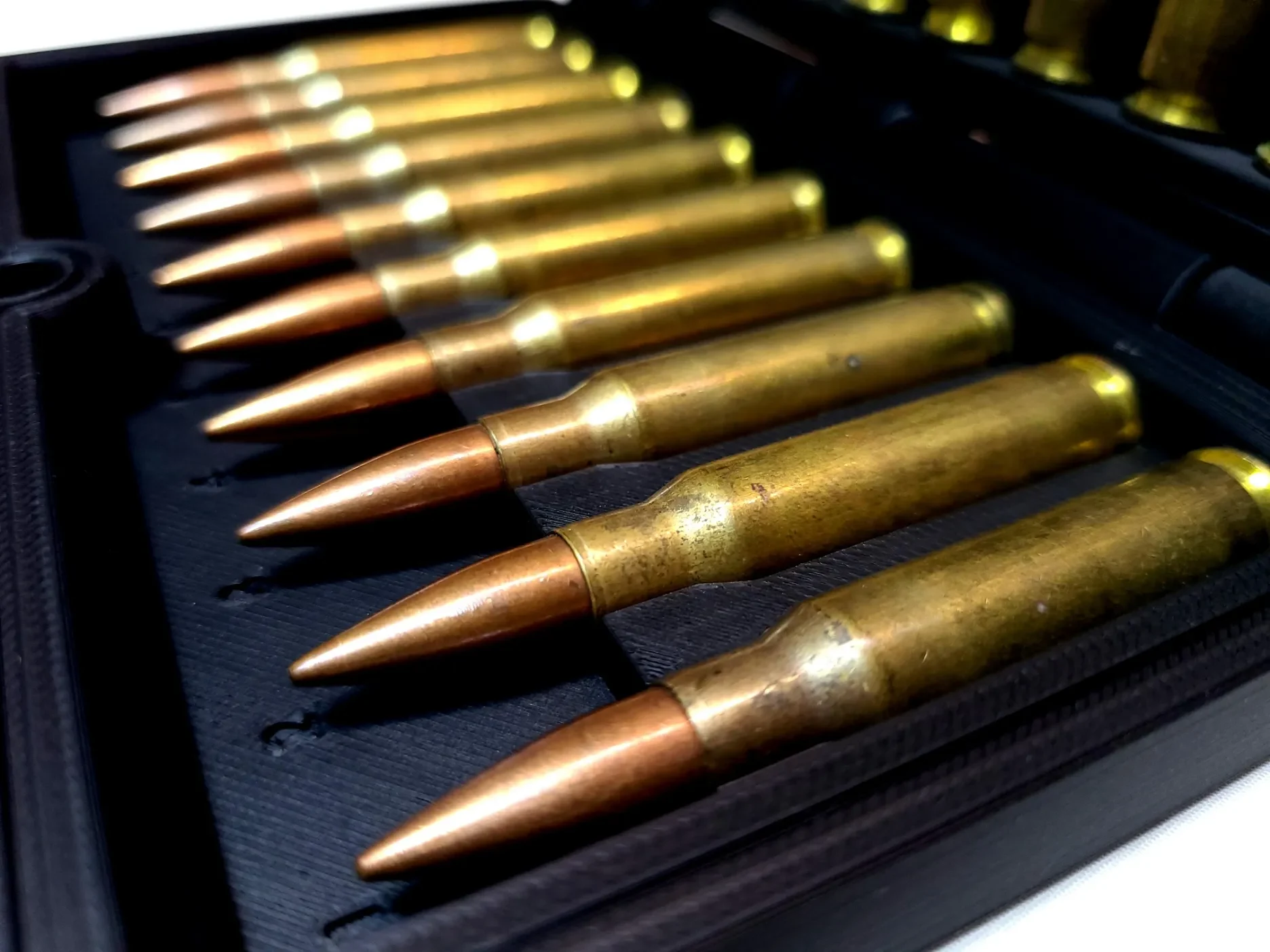

Силуэты Click-Fit: каждый патрон удерживается на месте, даже если корпус трясется или ударяется. После «тщательного тестирования», которое заключалось в том, чтобы использовать его как игрушку и несколько сотен раз щелкать шариком, он сохранил свою надежную фиксацию. Хотя я уверен, что он изнашивается при длительном использовании, ему потребуется довольно продолжительное регулярное использование, прежде чем он изнашивается.

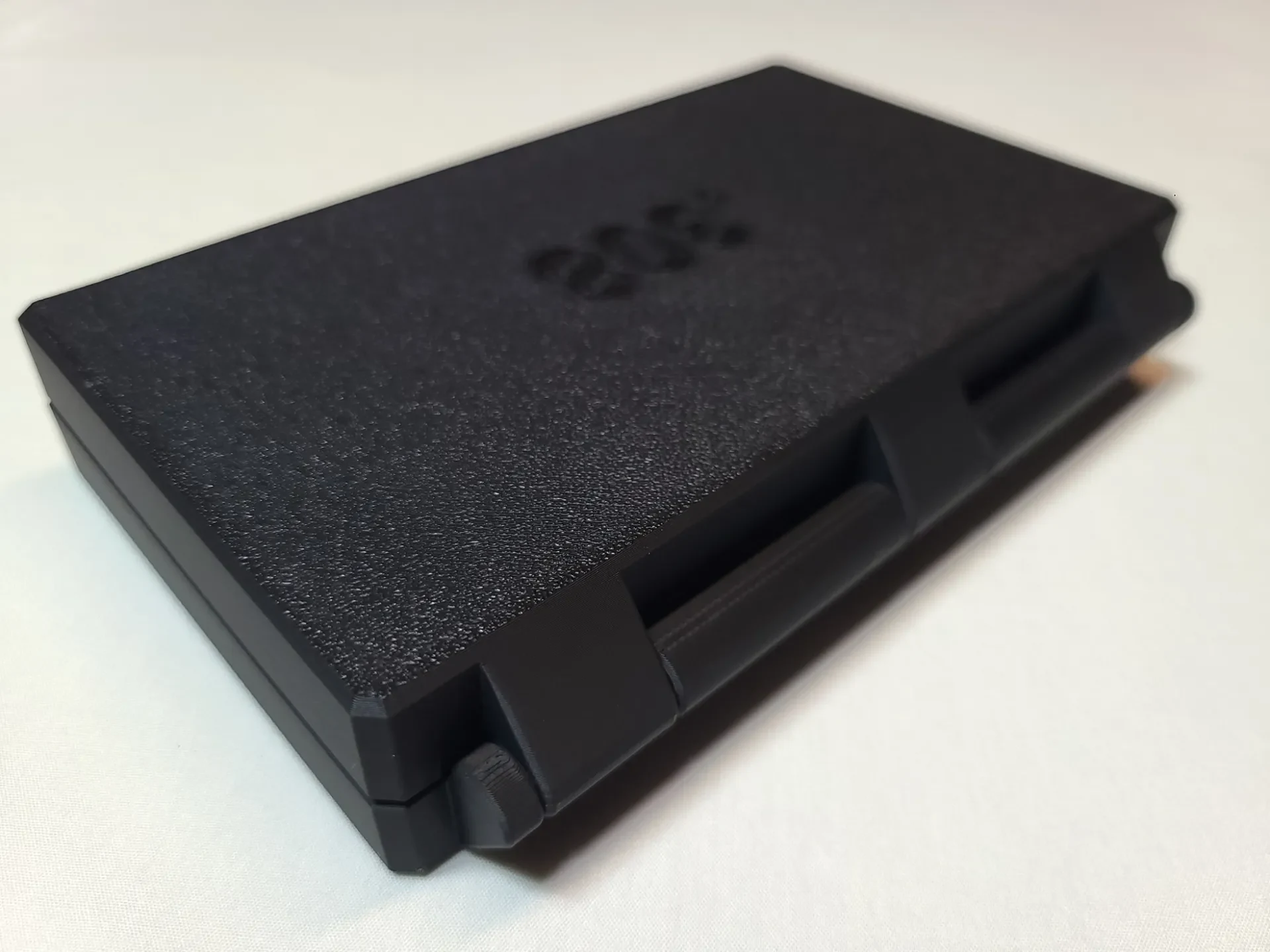

Печать на месте: вся модель п��чатается как единое целое. Единственные необходимые опоры уже включены в проект САПР, поэтому вам не придется это учитывать.

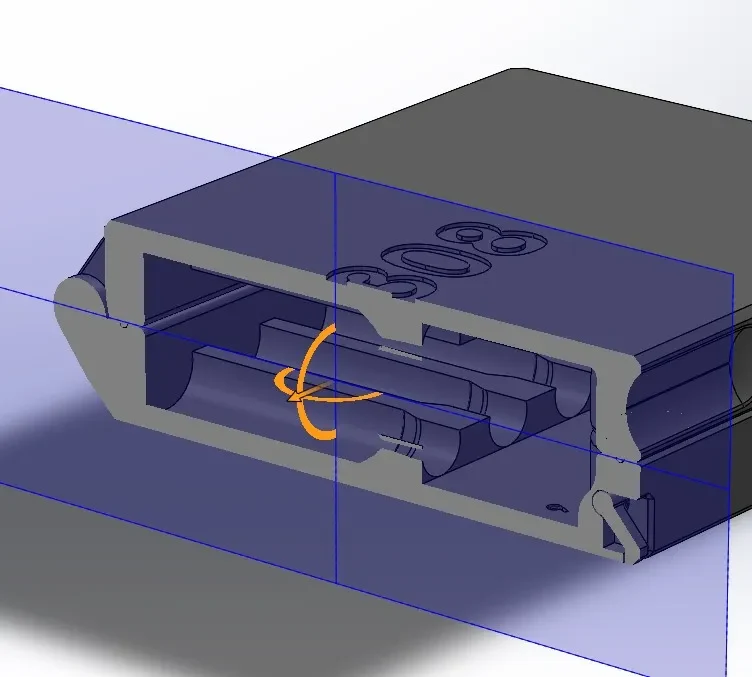

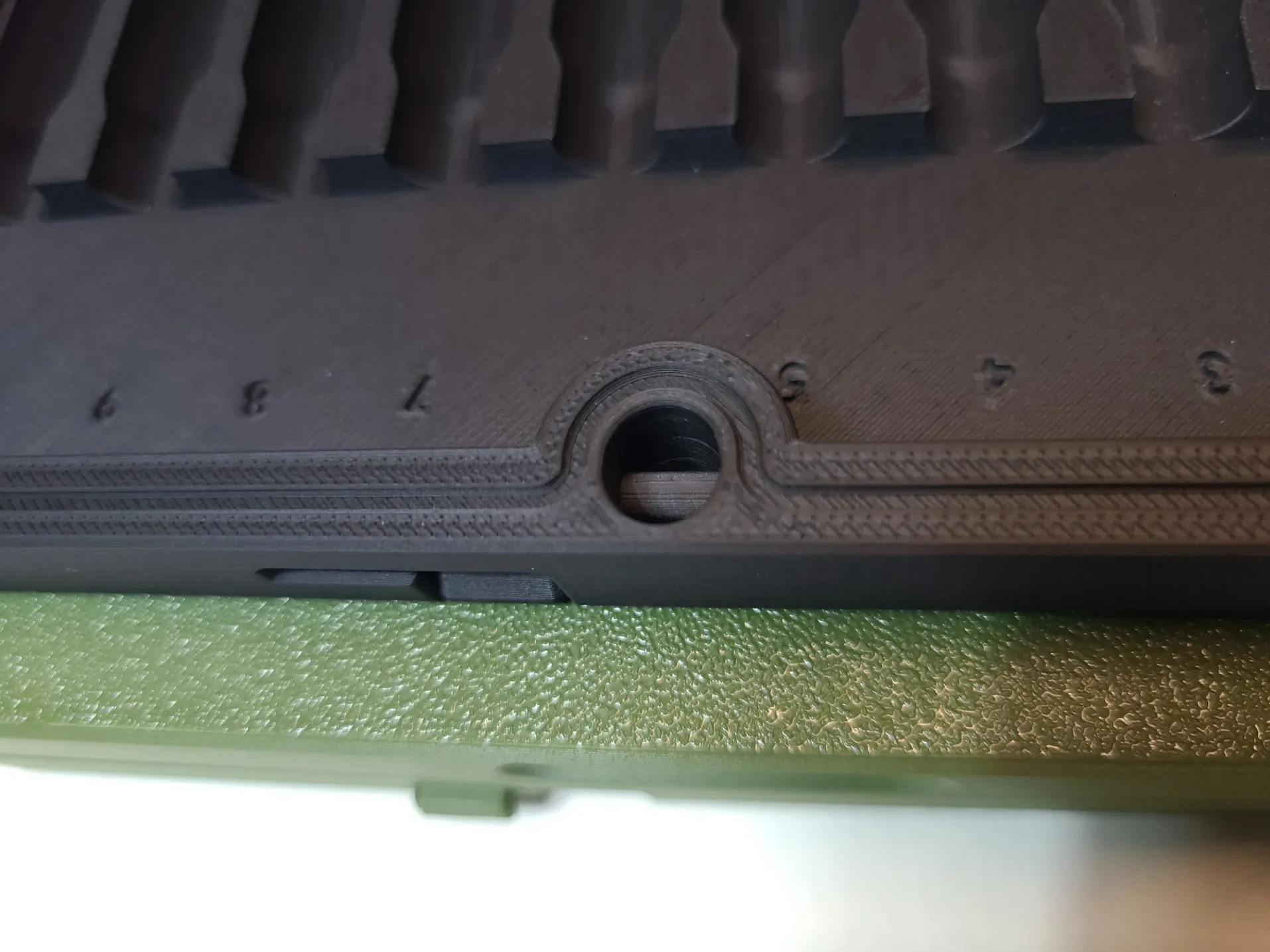

Уплотнение: Корпус имеет приподнятый профиль с одной стороны и соответствующий паз с противоположной стороны. Хотя он и не герметичен, он обеспечивает барьер для пыли и грязи и помогает выравнивать крышку и основание.

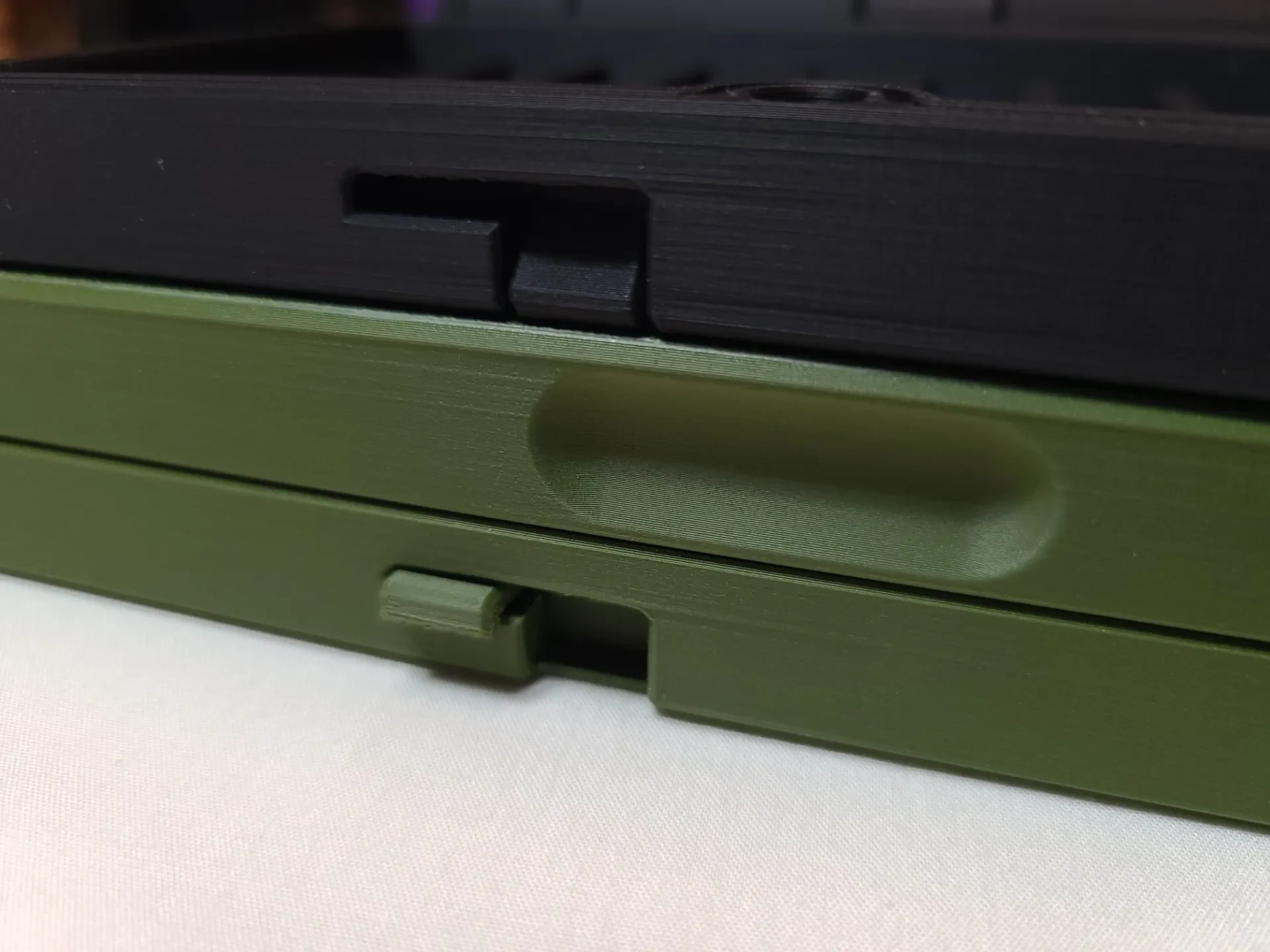

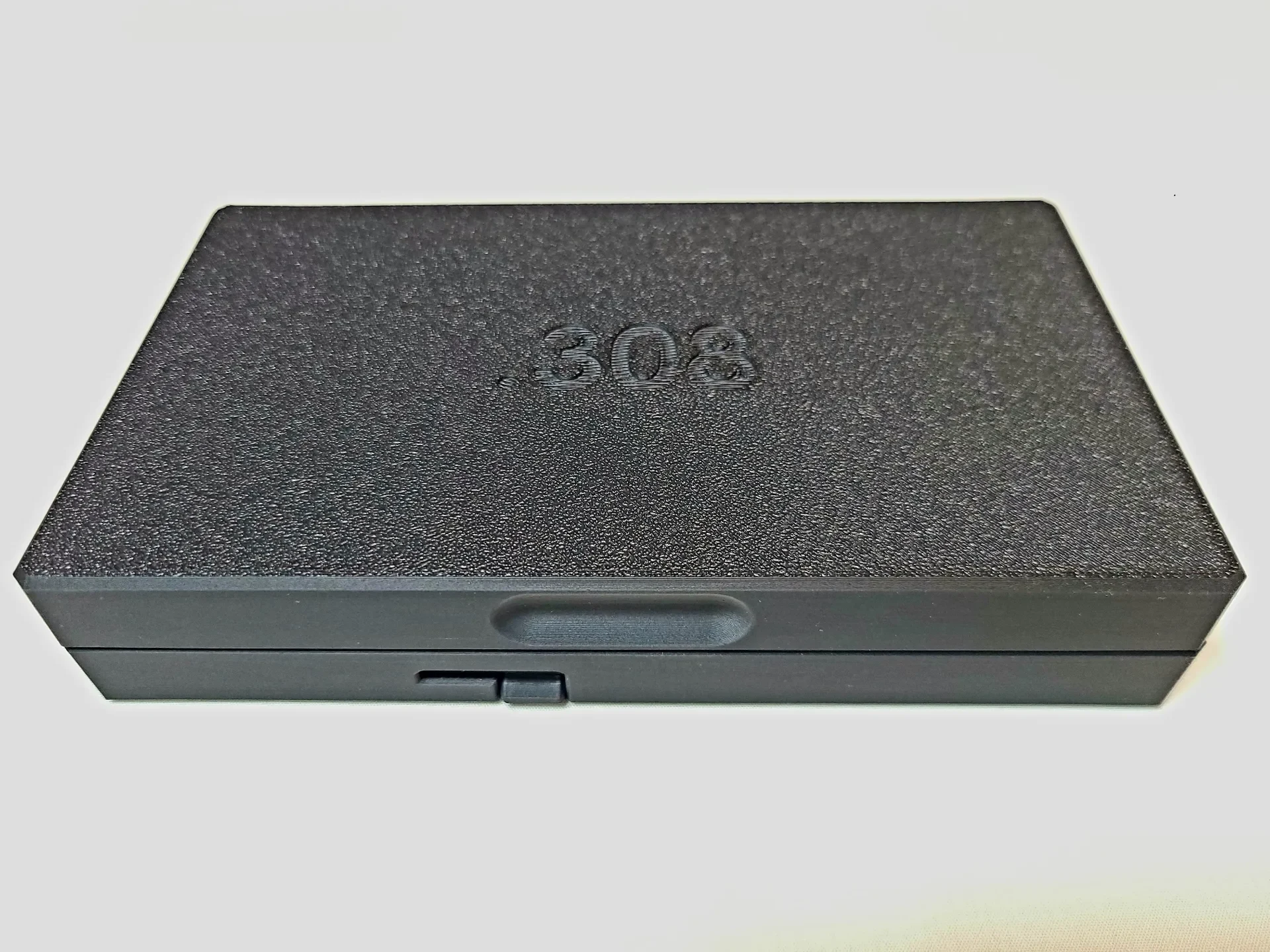

Механизм фиксации: я применил защелку в виде болта: она по��орачивается вверх и оттягивается назад, чтобы разблокироваться, а также скользит вперед и поворачивается вниз, чтобы зафиксироваться. в запертом положении язычок плотно прилегает к профилю корпуса. (ПРИМЕЧАНИЕ. В настоящее время я бы не стал печатать это при высоте слоя 0,2 и выше. У штифта возникают проблемы с его отрывом и вращением при более толстых слоях печати, см. настройки печати ниже.)
Будущие обновления V2:
Следующая версия будет включать в себя настоящую прокладку из ТПУ для более плотного прилегания. Мои попытки включить прокладку в текущую версию не дали ожидаемых результатов, поэтому я переделываю механизм защелки для лучшего, равномерного распределения удерживающего давления, чтобы обеспечить хорошее уплотнение.
V2 также представит дополнительную подпружиненную защелку с болтовым затвором, использующую стандартную пружину чернильной ручки, что упрощает сборку для любого человека без специальных деталей. Эта функция требует незначительной сборки, поэтому она не будет полностью распечатана на месте, как текущая версия.
Мои настройки печати:
Принтер: Bambu Labs P1S
Сопло: 0,4 мм
Высота слоя: 0,12 мм
0.2 может работать, но он склонен к отрыву язычка от штифта затвора при попытке повернуть защелку затвора первоначально после печати. (это можно сделать, но требует особого внимания и сопряжено с риском)
Я предлагаю распечатать один из тестовых отпечатков защелки перед печатью всего корпуса с высотой слоя 0,2. Тестовые отпечатки представляют собой только часть защелки, печать занимает около 20 минут. Они позволят вам проверить, будет ли он работать с вашим принтером и настройками, прежде чем печатать все.
Я обновлю это, как только найду правильные комбинации настроек модели, обеспечивающие надежную печать версии 0.2.
Материал: матовый PLA (в будущих версиях я планирую печатать из ABS для дополнительной прочности)
Время печати: Примерно 7,5-8 часов при указанных выше настройках.
Не стесняйтесь тестировать различные материалы и настройки, но имейте в виду, что я тестировал дизайн только с указанными выше материалами и настройками. Ваши результаты могут отличаться.
