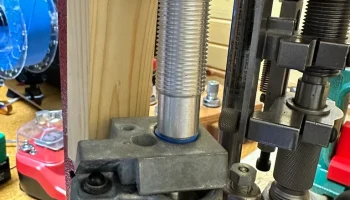

Адаптер устройства подачи гильз Hornady 9 мм с блокировко...

У меня уже много лет есть пресс Hornady Lock and Load AP, но одна постоянная и постоянная проблема заключается в том, что 2-5 гильз подаются из устройства подачи гильз на пластину корпуса одним движением.

Как и в случае с целевыми тренировками, вы не можете получить стабильные результаты при непоследовательном процессе. Итак, вот шаги, которые я предпринял, чтобы получить более стабильные результаты.

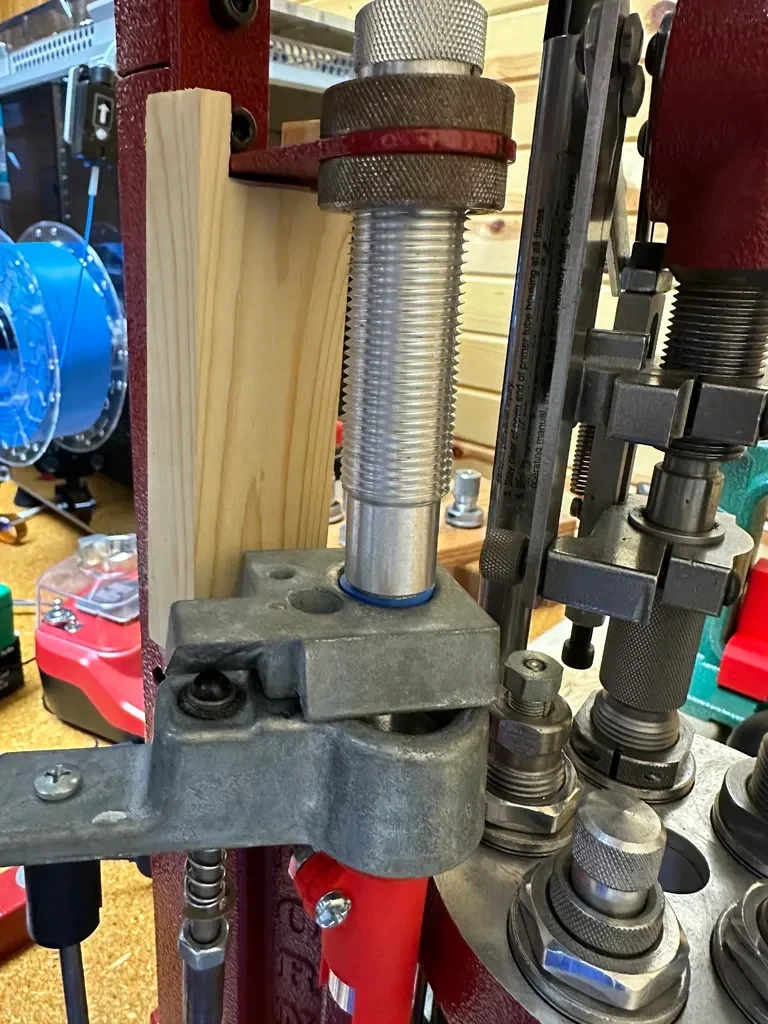

Мой конкретный пресс имеет более старую конструкцию. Крепление поворотного рычага (номер детали Hornady 398290) к вертикальной квадратной трубе (номер детали 398447) осуществляется с помощью одного болта. Я заметил, что поворотный рычаг проворачивался на месте крепления. Я бы его прижал, но со временем он продолжал бы скручиваться. Из-за этой проблемы я действительно сломал металлический поворотный рычаг. Глядя на новые фотографии устройства подачи ящиков, я вижу, что есть штампованный кусок листового металла, называемый «Зажим кулачкового блока» (номер детали 399691), который для устойчивости проходит над поворотным рычагом и квадратной металлической трубкой. Так что спасибо Hornady за решение этой проблемы. Мне, вероятно, следует обратиться в их действительно потрясающую службу поддержки клиентов, чтобы узнать, смогу ли я получить один из этих кронштейнов. (Да, их поддержка клиентов не имеет себе равных.) А пока у меня есть деревянный брусок между поворотным рычагом (деталь № 398290) и монтажным кронштейном подающей трубки (деталь № 398446), чтобы предотвратить любое скручивание.

Я видел в Интернете упоминания о том, что подающая трубка (деталь № 398303) имеет непрямую форму, что приводит к двойной подаче коробок. Я заметил, что моя питающая трубка, кажется, немного наклоняется ко мне, но я мог бы списать это на вышеупомянутый деревянный брусок, чтобы поворотный рычаг не перекручивался. Так что, хотя он и непрямой, он жесткий, поэтому я не буду с ним связываться.

Кажется, многие люди говорят о регулировке высоты трубки подачи гильз (деталь № 398303). Независимо от того, насколько высоко, низко или мало приращений я настраивал, я просто не мог получить стабильных результатов. У меня был хороший ритм, и тогда я начинал испытывать пропущенные подачи, двойные, тройные или четверные подачи ящиков. У меня е��ть отметки от шулера на разных частях, и все они остались плотными и выровненными. Поэтому я уверен, что никакого ослабления выравнивания питающей трубки не произойдет.

Потом случайно наткнулся на это замечательное видео: https://www.youtube.com/shorts/9RD6KAfB6BU Кажется, этот господин решил проблему с помощью 2-центового кусочка ленты. Если подумать о механических действиях, это имеет смысл.

Что ж, если кусок ленты за 2 цента хорош, а днем ​​работать прототипы и печатать десятки вариантов этой детали, должно быть, лучше :-)

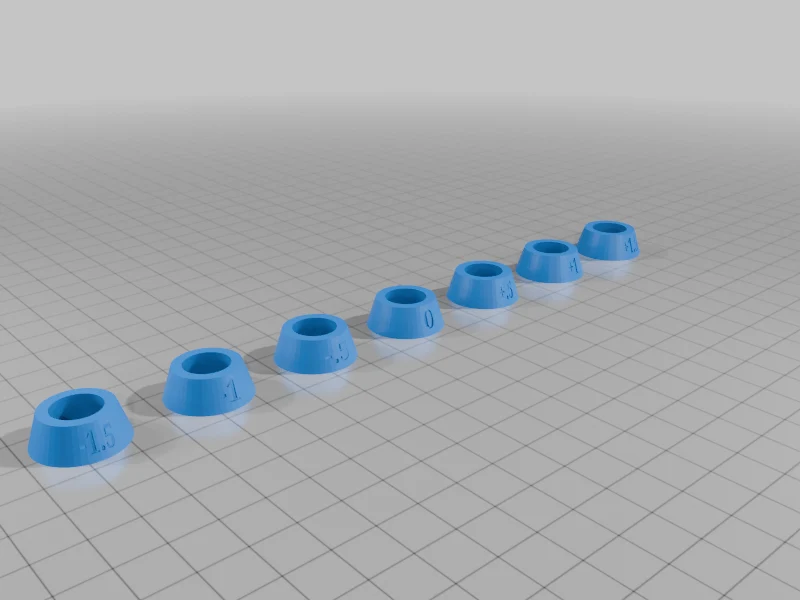

Есть несколько адаптеров на тот случай, если ваше выравнивание отличается от моего. Верхнее отверстие адаптера было отрегулировано с шагом 0,5 мм, надеюсь, один из них станет оптимальным для вашей установки.

Вкратце:

Убедитесь, что поворотный рычаг не совершает скручивающего движения в точке ��репления к вертикальной квадратной трубке. Если он скручивается, проверьте деталь Hornady № 399691.

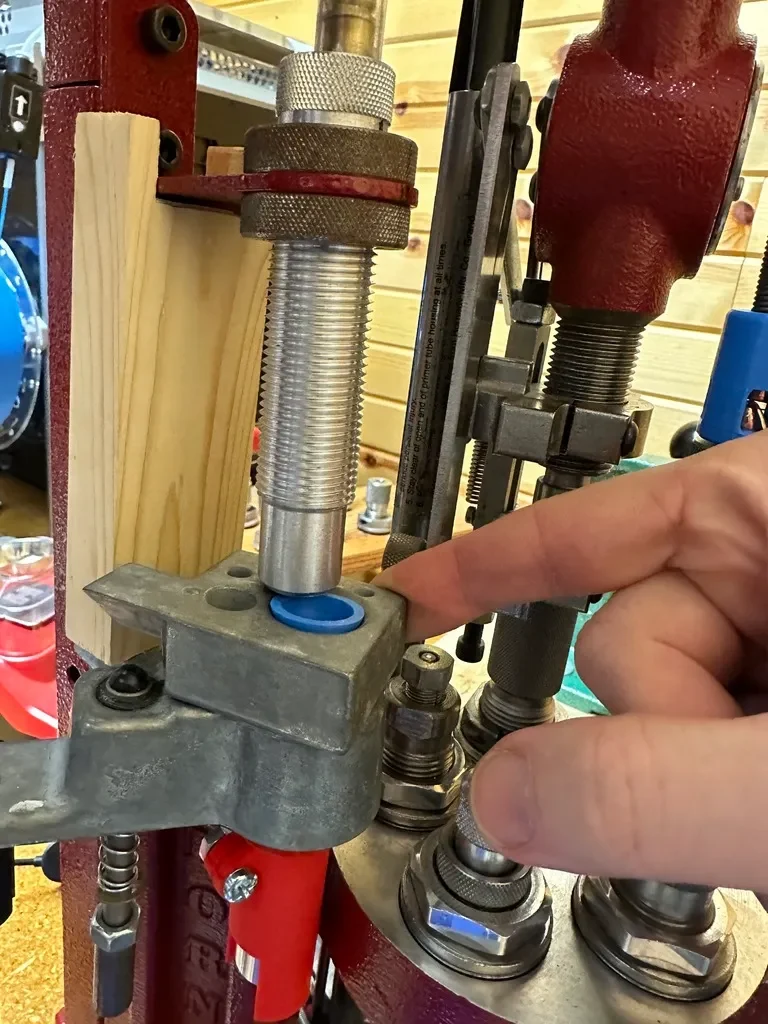

Используйте переходник меньшего диаметра, чем прилагаемая поворотная втулка (номер детали Hornady 398300).

Ссылка:

Руководство по новому устройству подачи коробок Hornady https://static.hornady.media/presscenter/docs/1410995280-Case-Feeder-Instructions1654102829.pdf

Оригинальное руководство по устр��йству подачи коробок Hornady (стиль, который у меня есть) https://www.helmuthofmann.de/wp-content/uploads/2020/10/LNL_Case_Feeder.pdf
