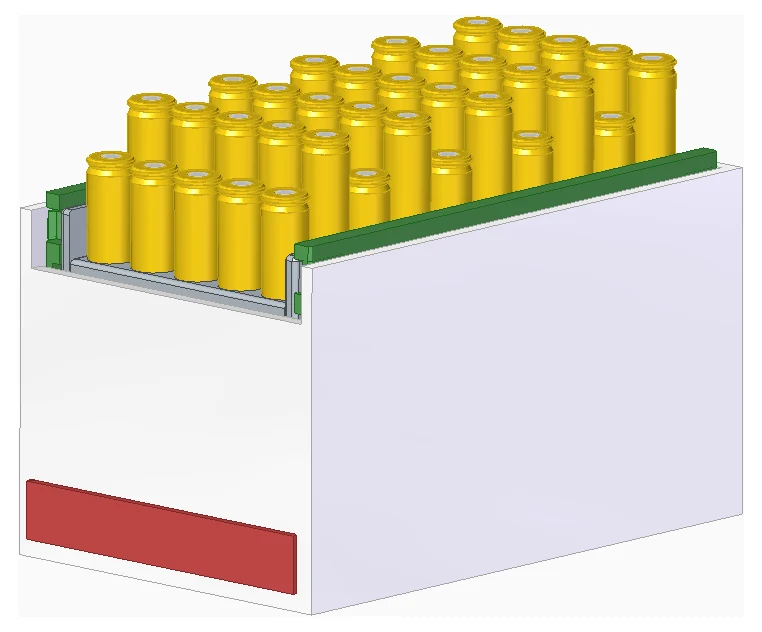

Модернизированный ящик для патронов 5,56x45 (волнистая ко...

Другие проекты из серии усовершенствованных ящиков для боеприпасов:

https://www.printables.com/@Zimny_4180406/collections/3128956

Имена файлов являются общими для всего семейства проектов. Деталь с таким же именем из одного проекта подойдет как деталь с таким же именем из другого проекта.

Кроме того, заглавная буква в скобках указывает «размер коробки», к которому подходит данная деталь (например, лотки 5,56x45 и 5,45x39 могут использоваться взаимозаменяемо в одном и том же механизме).

Спецификация (предложения по печати)

низ (B) (включена органическая поддержка и поля)

верхняя крышка (B) (заполнение 80 % для дополнительной защиты грунтовки)

основание коробки передач (В), одно обычное, одно зеркальное (опора)

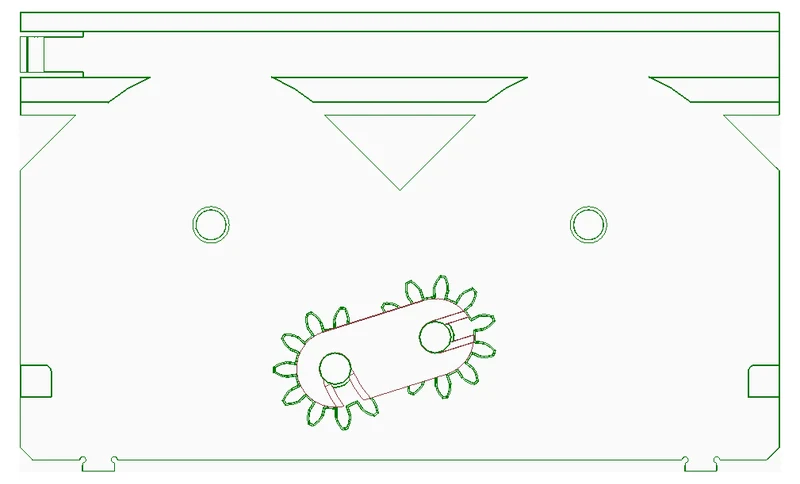

кулачковый механизм (ABC), два нормальных, два зеркальных

Промежуточная шестерня (АВС), 4 шт.

защелка шестерни (АВС), 2 шт.

Дно лотка 5,56x45 (B) (органическая опора)

Верхняя часть лотка 5,56x45 (B) (органическая опора)

заглушка(В), 2 шт.

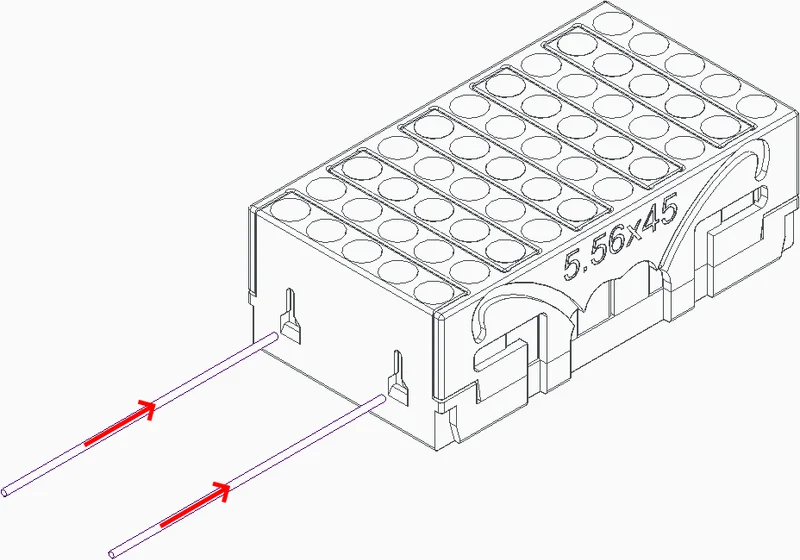

два куска нити длиной 91 мм и диаметром 1,75 мм.

Дополнительные модели в проекте:

Зубчатые защелки с разной силой защелкиван��я. Может использоваться вместо защелки шестерни (ABC).

защелка шестерни — (ABC) (слабее штатной)

защелка шестерни + (ABC) (прочнее стандартной)

зубчатая защелка++ (ABC) (самая прочная)

Альтернативные плоские лотки (обычные и легкие для экономии нити и времени печати)

Лоток 5,56х45 (Б)

Лоток 5,56х45 легкий (Б)

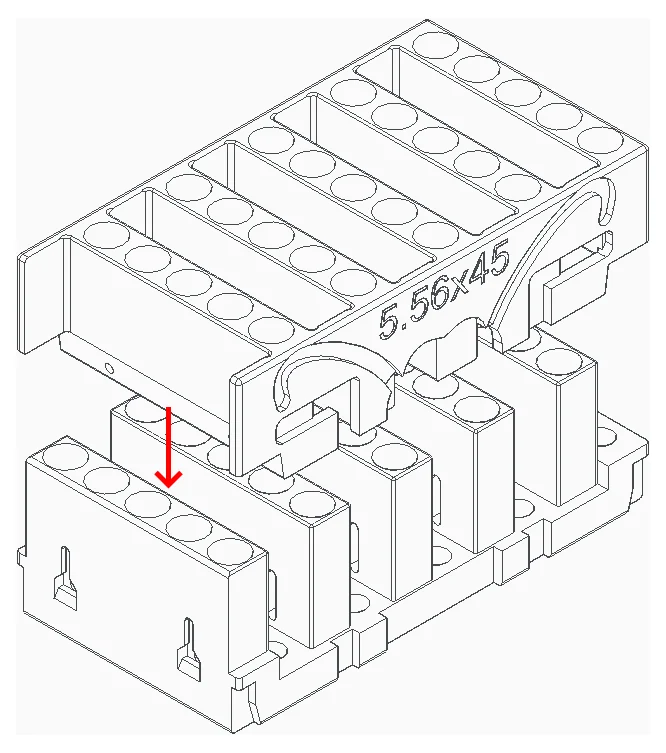

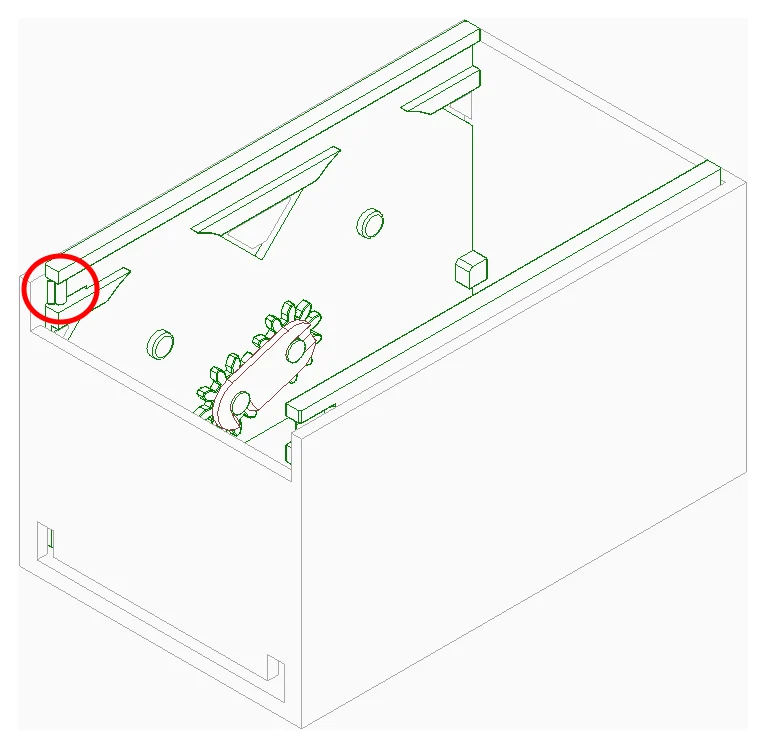

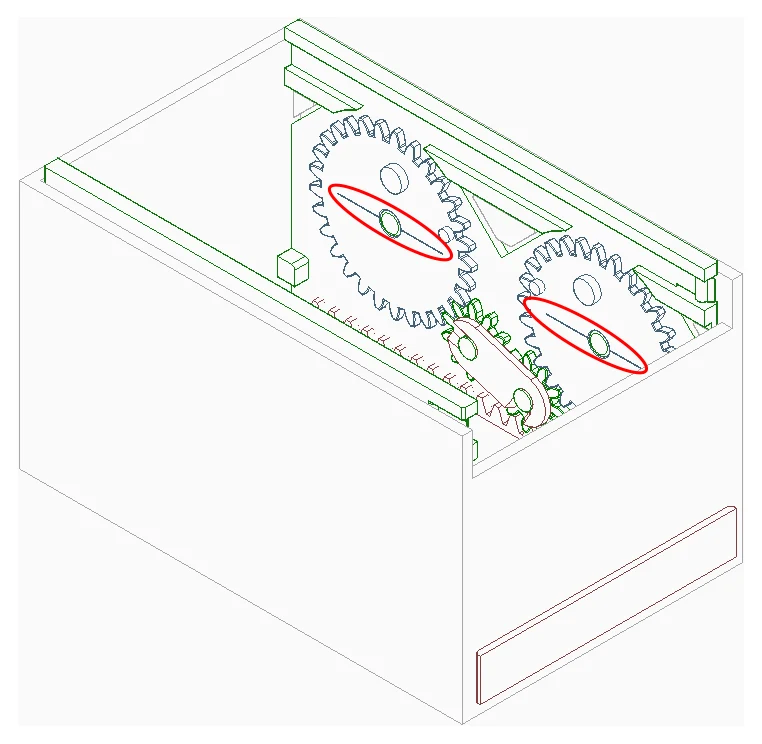

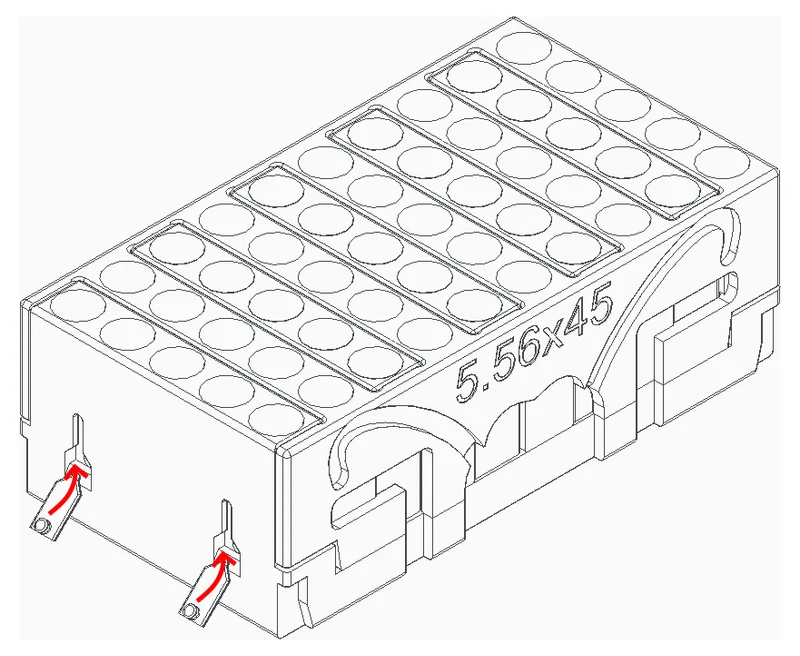

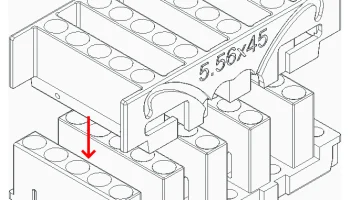

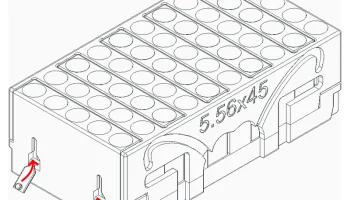

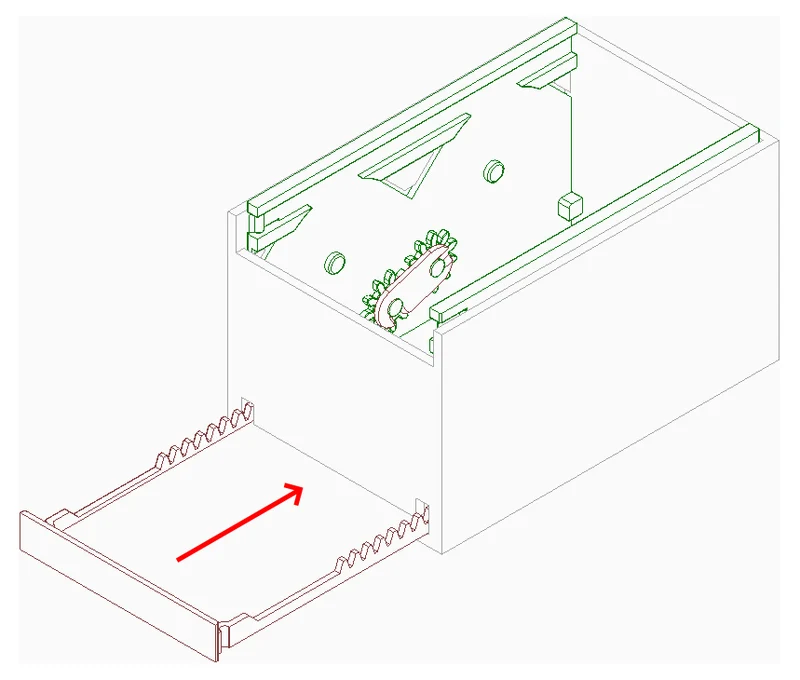

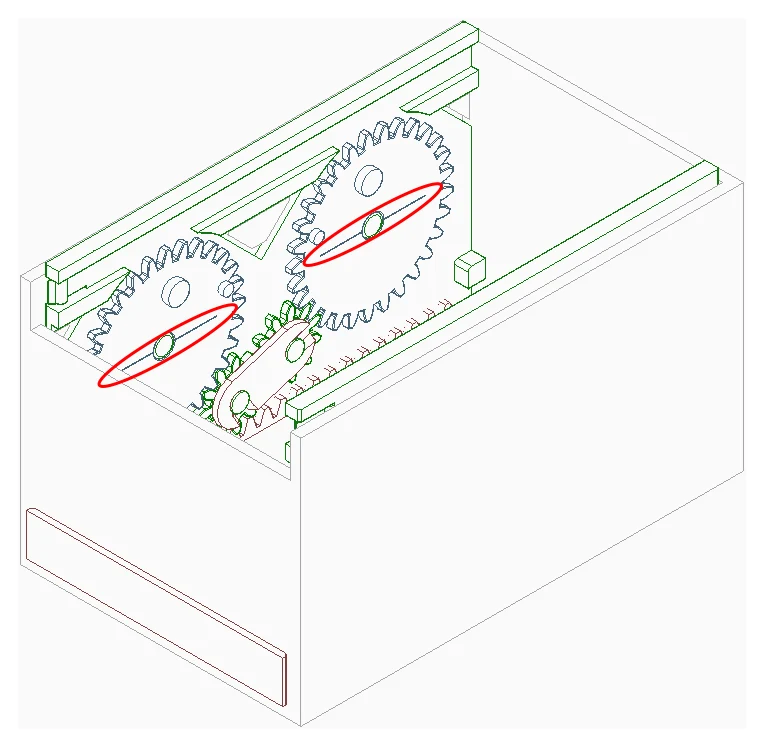

Надеюсь, предоставленной пошаговой инструкции будет достаточно для сборки коробки. Обратите внимание, что сборка должна производиться без приложения чрезмерных усилий (кроме установки защелки). После сборки рекомендуется проворачивать кулачковые шестерни до тех пор, пока они не остановятся в конце своего хода.
