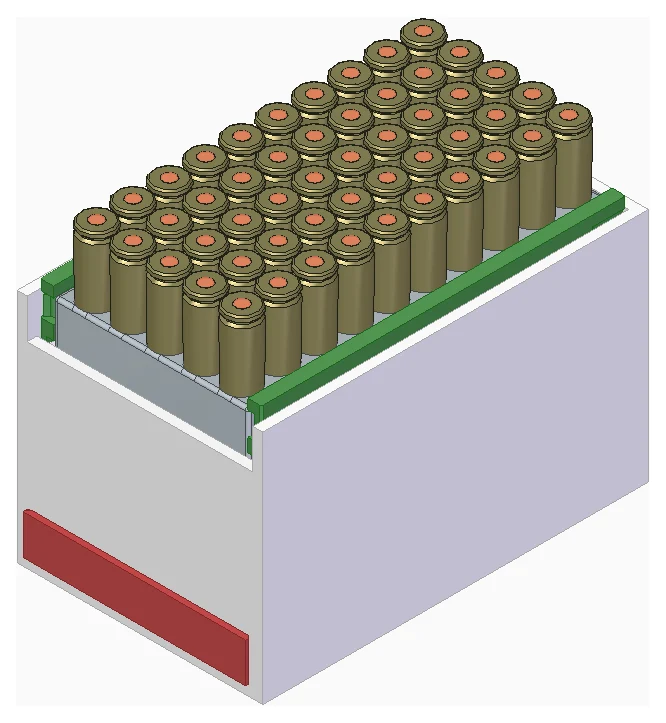

Модернизированный ящик для патронов 5,45x39 (плоская комп...

Другие проекты из серии усовершенствованных ящиков для боеприпасов:

https://www.printables.com/@Zimny_4180406/collections/3128956

На видео коробка под другой калибр, но принцип работы тот же

Имена файлов являются общими для всего семейства проектов. Деталь с таким же именем из одного проекта подойдет как деталь с таким же именем из другого проекта.

Кроме того, заглавная буква в скобках указывает «размер коробки», к которому подходит данная деталь (например, лотки 5,56x45 и 5,45x39 могут использоваться взаимозаменяемо в одном и том же механизме).

Спецификация (предложения по печати)

низ (A) (органическая поддержка и поля включены)

верхняя крышка (A) (заполнение 80 % для дополнительной защиты грунтовки)

основание коробки передач (А), одно обычное, одно зеркальное (опора)

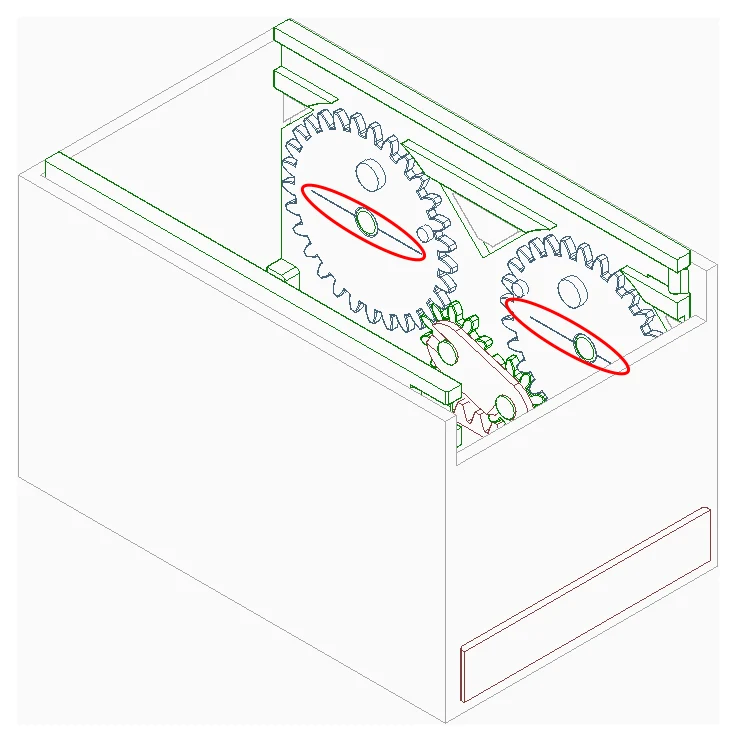

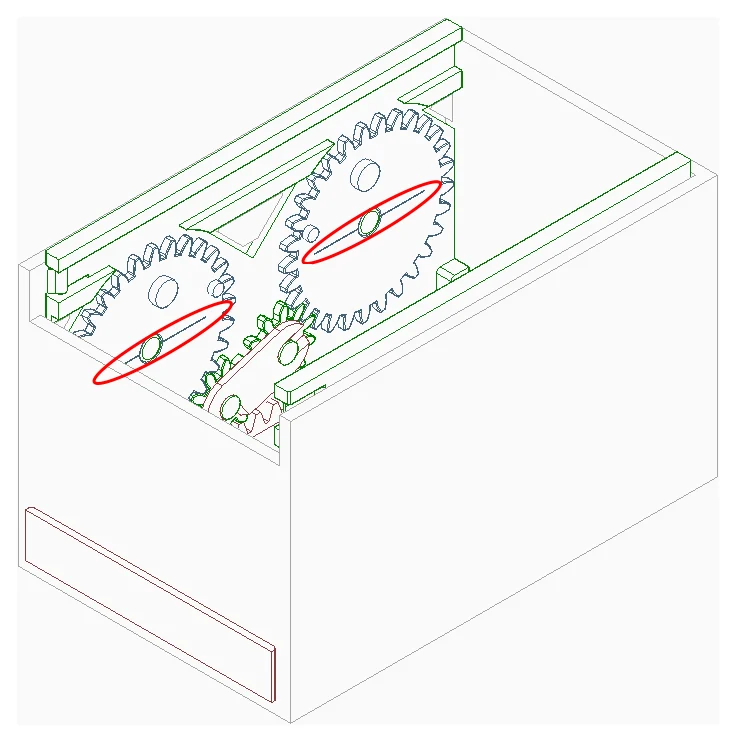

кулачковый механизм (ABC), два нормальных, два зеркальных

Промежуточная шестерня (АВС), 4 шт.

защелка шестерни (АВС), 2 шт.

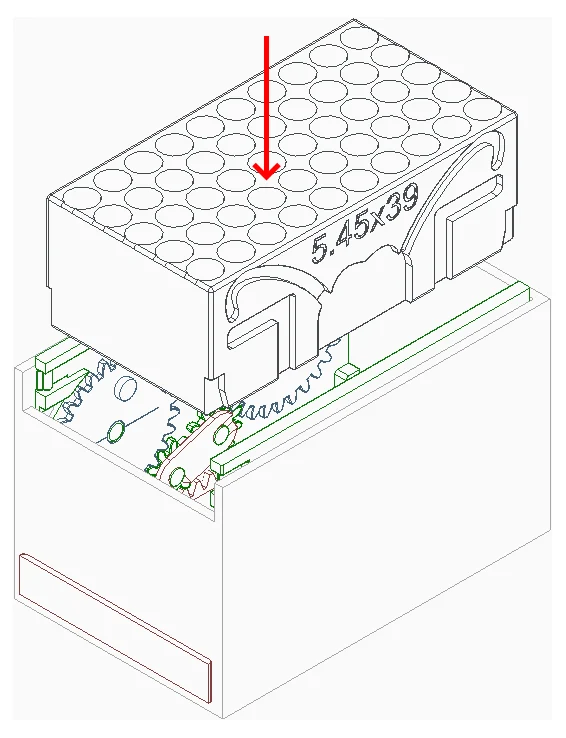

Лоток 5,45х39 (А) (органическая опора)

Дополнительные модели в проекте:

Зубчатые защелки с разной силой защелкивания. Может использоваться вместо защелки шестерни (ABC).

защелка шестерни — (ABC) (слабее штатной)

защелка шестерни + (ABC) (прочнее стандартной)

зубчатая защелка++ (ABC) (самая прочная)

Легкий лоток (для экономии нити и времени печати)

Лоток 5,45x39 легкий (А)

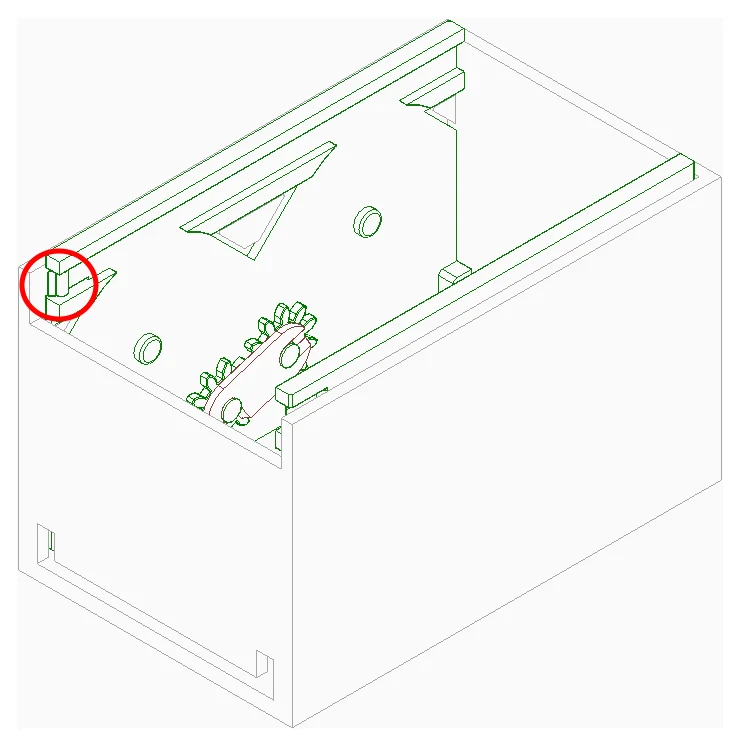

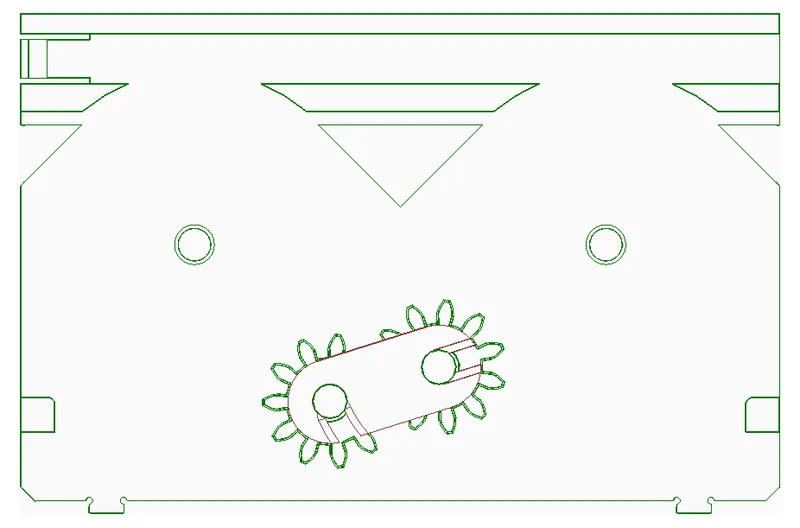

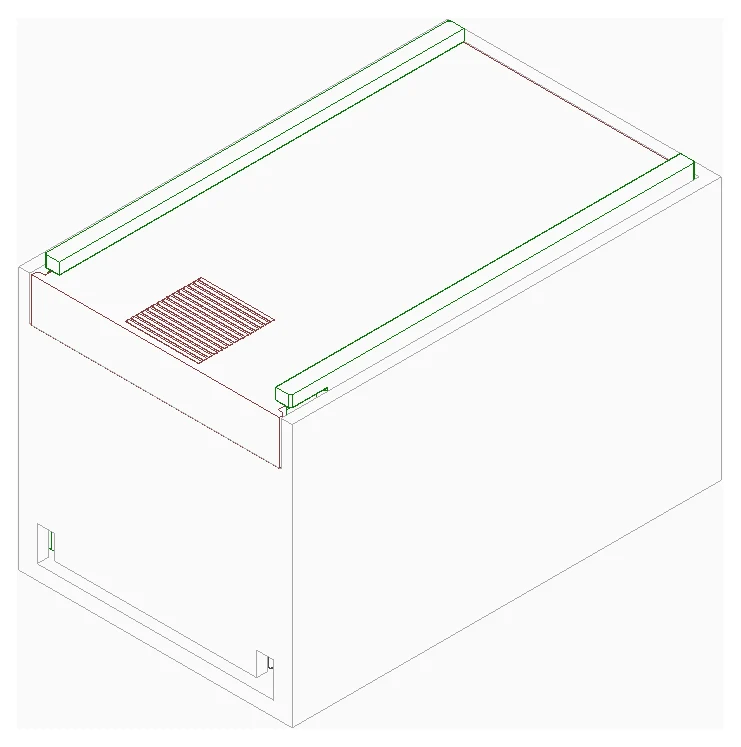

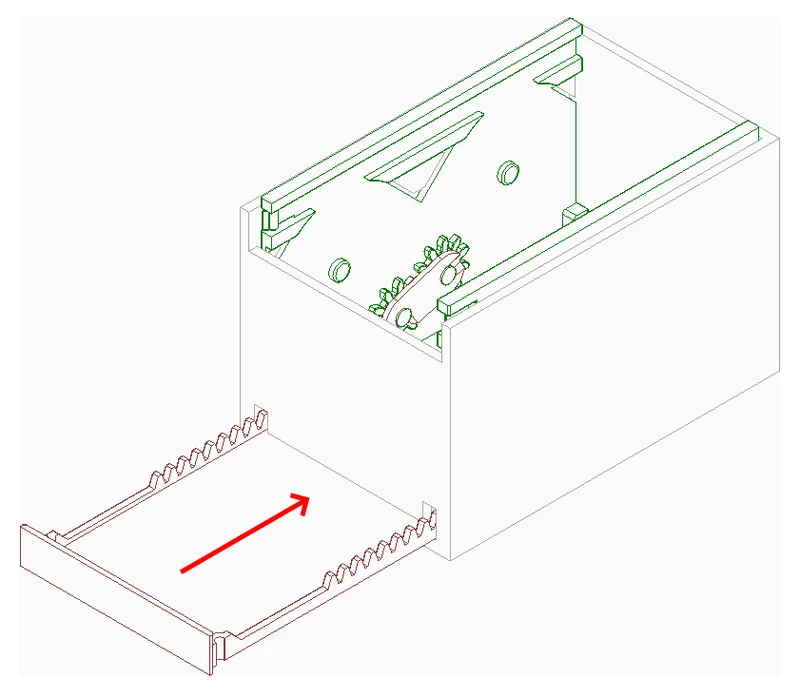

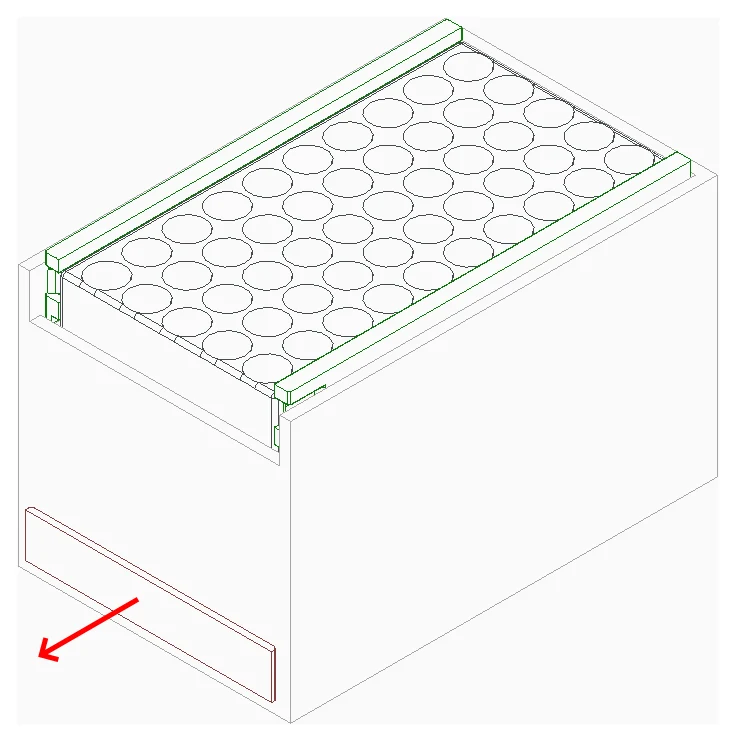

Надеюсь, предоставленной пошаговой инструкции будет достаточно для сборки коробки. Обратите внимание, что сборка долж��а производиться без приложения чрезмерных усилий (кроме установки защелки). После сборки рекомендуется проворачивать кулачковые шестерни до тех пор, пока они не остановятся в конце своего хода.
