Ящик для боеприпасов 30Cal Аккумуляторная панель......

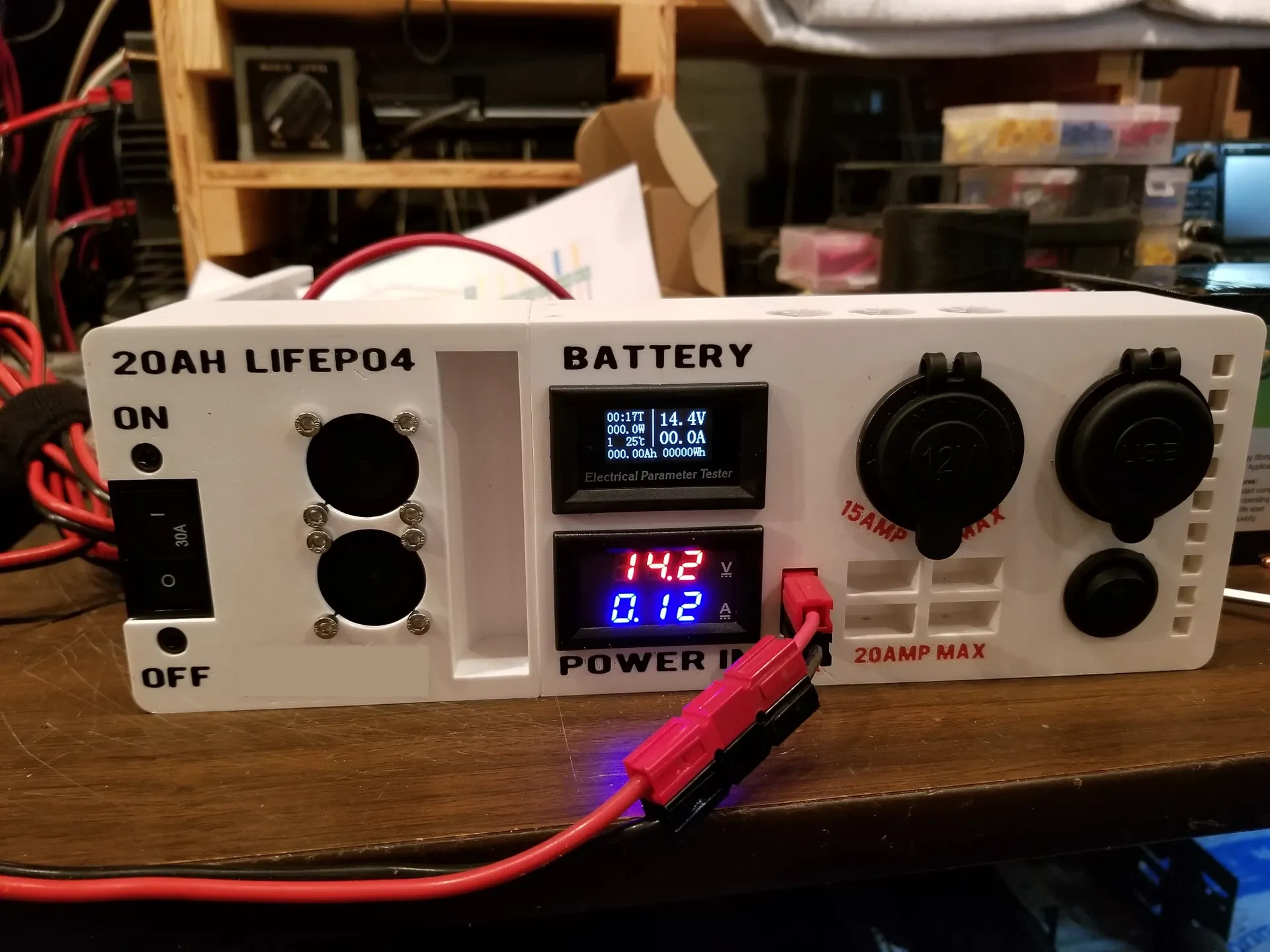

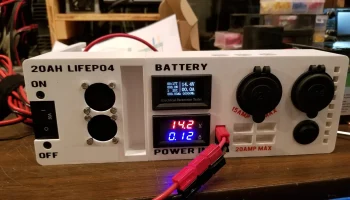

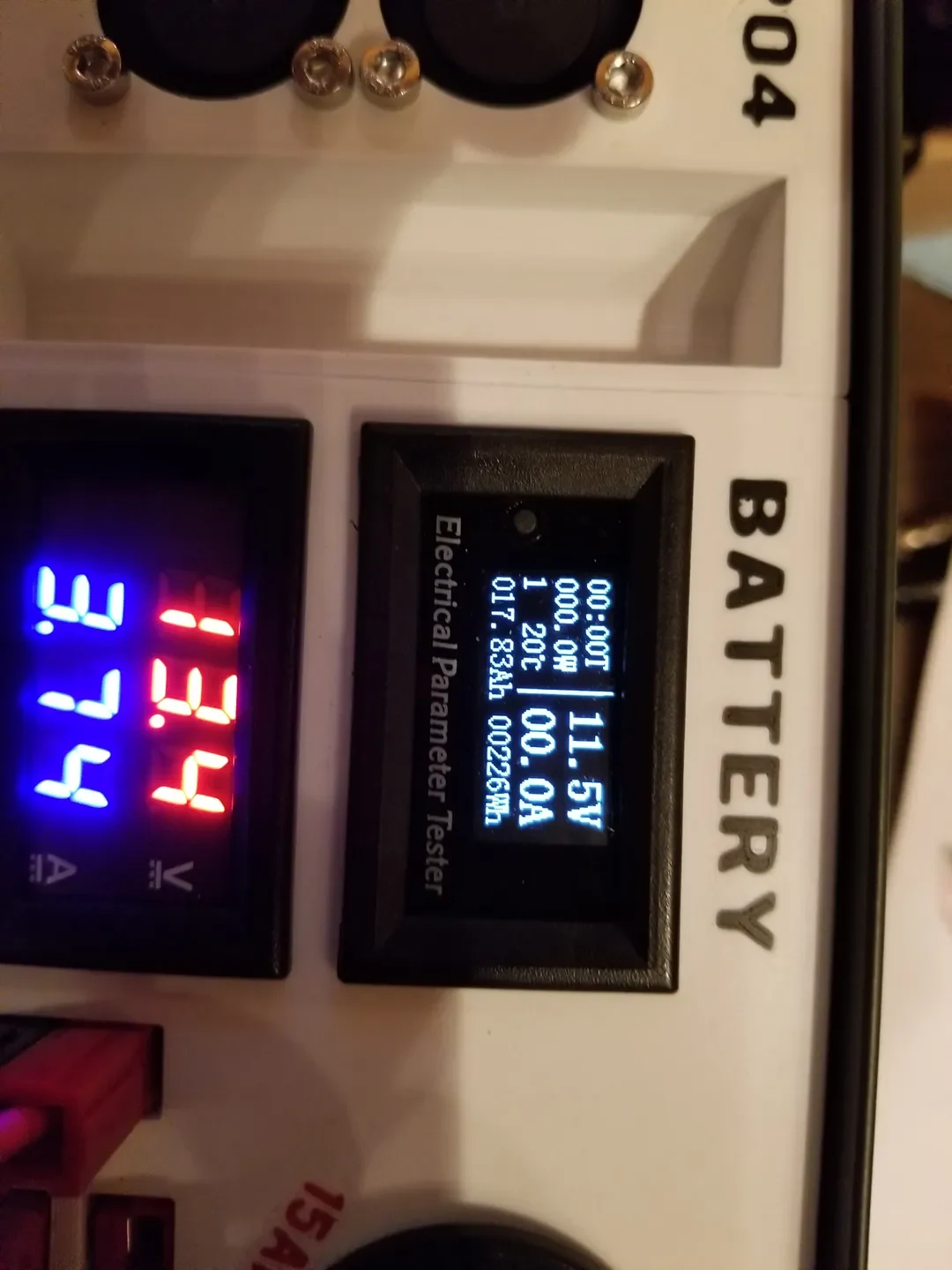

Это моя панель аккумуляторного ящика LiFePO4 емкостью 20 Ач, специально разработанная для установки в стальной ящик для боеприпасов калибра .30. Он включает в себя автоматический выключатель на 30 А, панельный индикатор для контроля состояния батареи, панельный индикатор для контроля напряжения и тока заряда, вентиляторы охлаждения блока питания, источник питания с широким входным напряжением, разъемы питания для входа зарядки и выхода батареи, переключаемые порты USB и розетку постоянного тока. Плата распределения питания была изготовлена ​​по индивидуальному заказу на моем станке с ЧПУ и включает в себя автоматические перезапускаемые автомобильные выключатели и винтовые клеммы.

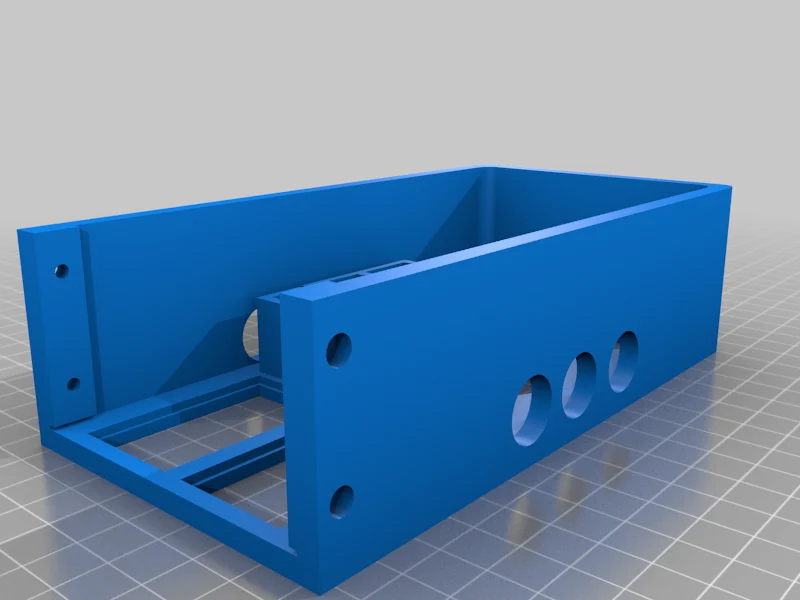

Оригинальные модели доступны в TinkerCAD по следующим ссылкам:
https://www.tinkercad.com/things/7skgvDnMWiN
https://www.tinkercad.com/things/aij7RCkeB2j

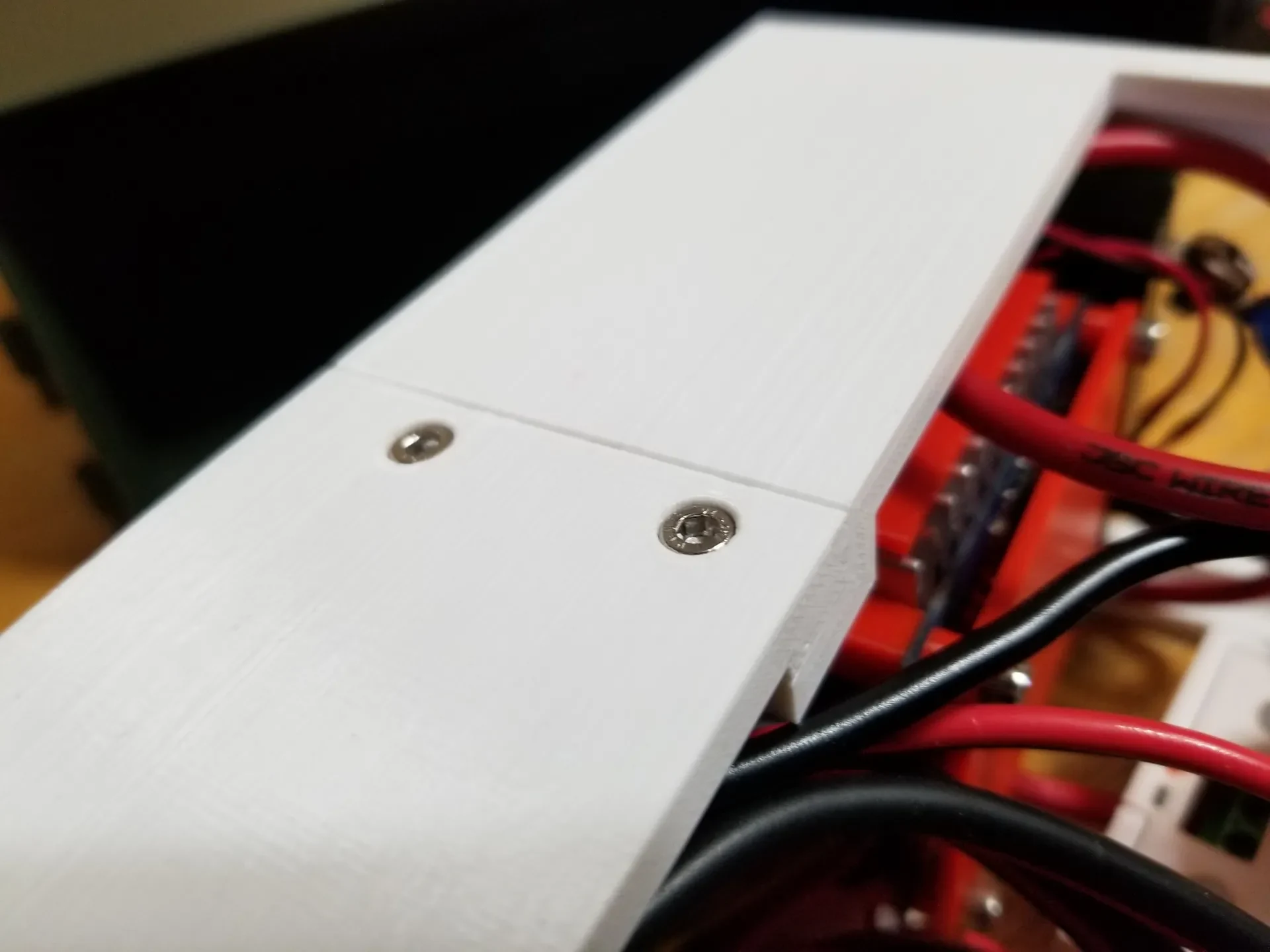

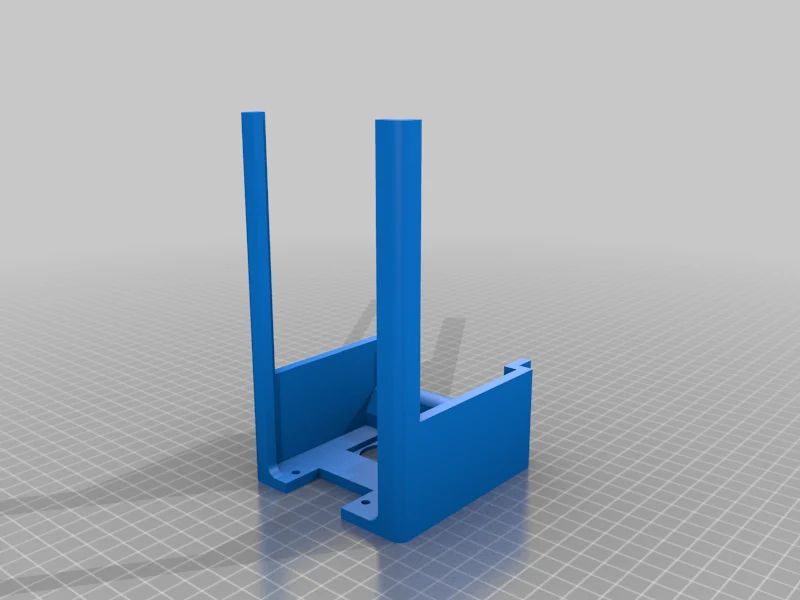

Панель была слишком длинной для моего Prusa I3 MK2.5S, поэтому она была разделена и были созданы выступы, которые скреплены четырьмя винтами с ��естигранной головкой диаметром 3 мм. Головки винтов находятся ниже боковой поверхности и не мешают вдвижению сборки в коробку.

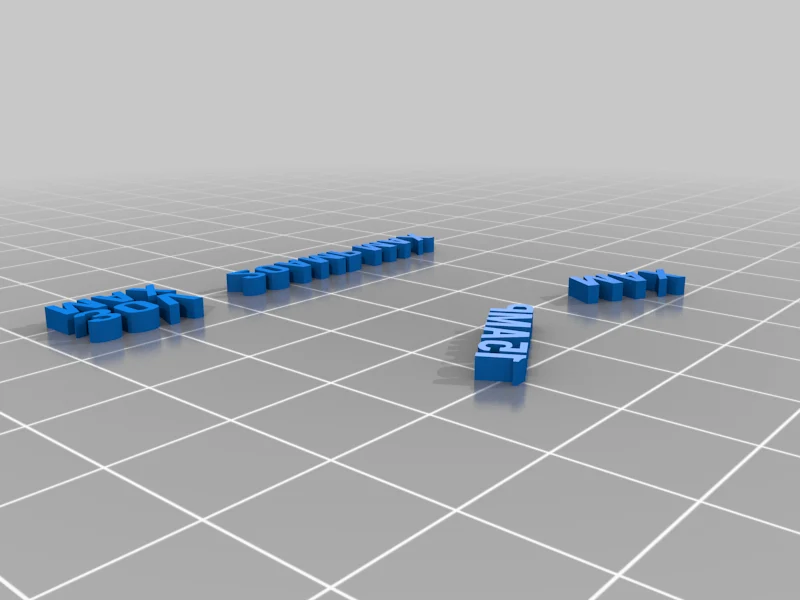

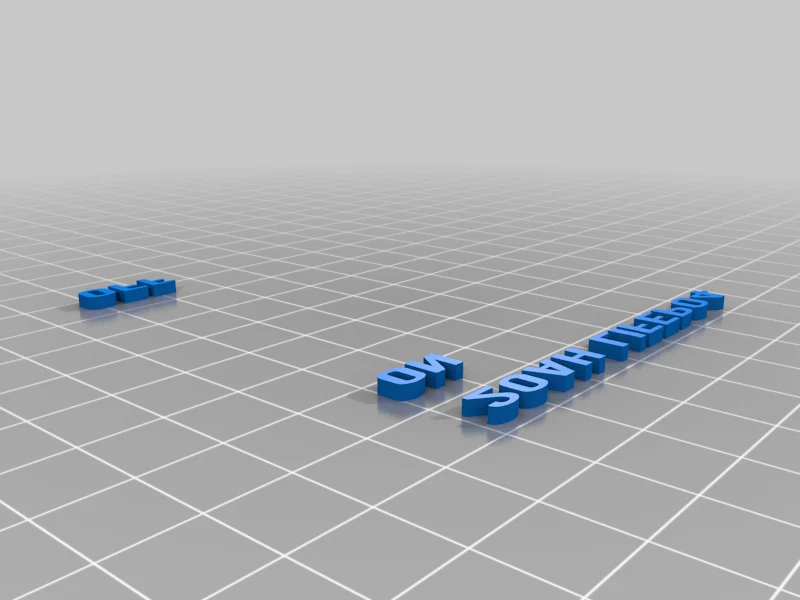

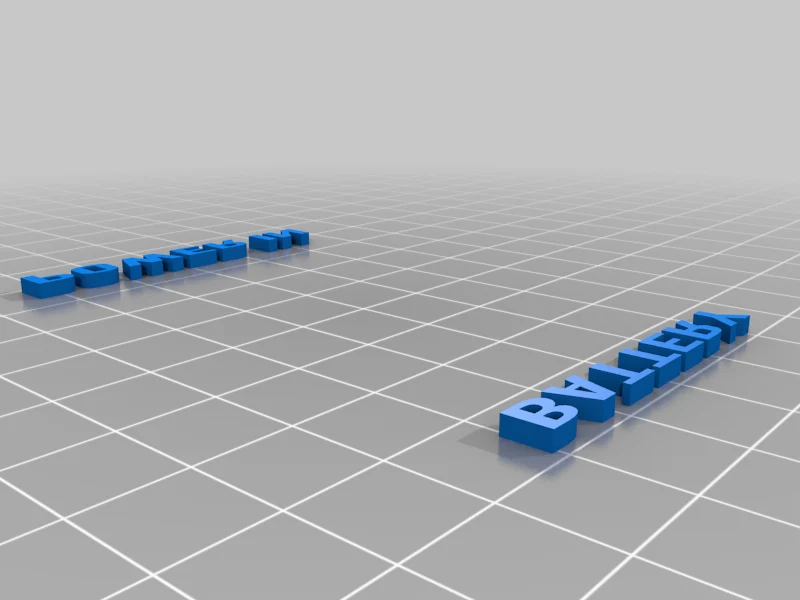

Текст был сделан слишком толстым на 1 мм. Последующая печать других проектов показала, что необходимо всего 2 слоя вместо 5. Это сократит количество смен инструмента.

Максимальное входное напряжение используемого источника питания составляет 30 В. Разъем полюса питания, используемый для входа заряда, настроен не так, как остальные четыре выходных разъема питания аккумулятора, чтобы входное напряжение не попадало непосредственно в аккумулятор. Был изготовлен переходной кабель, позволяющий использовать стандартный источник любительской радиосвязи с напряжением 12 В постоянного тока для питания источника питания. Кабель адаптера достаточно короткий, чтобы поместиться в слот между вентиляторами и счетчиками. Выходные разъемы батареи настроены для использования в радиолюбительстве США.

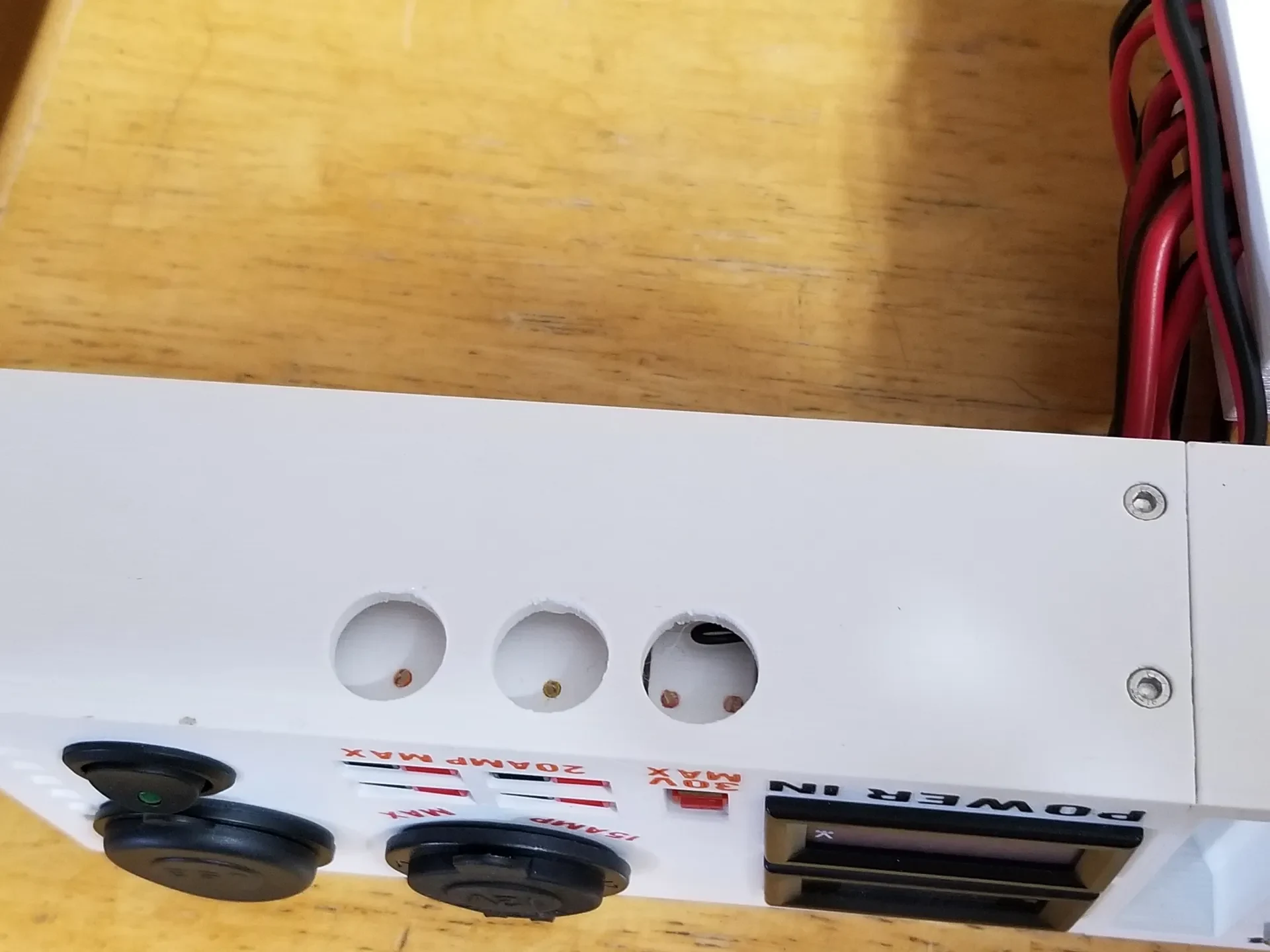

Разъемы полюсов питания можно зафиксировать на своих местах, получив доступ к пазам через отверстия на боковой стороне панели. Используйте деревянные зубочистки и обрежьте их до нужной длины после того, как вставите. Они будут плотно прилегать, и разъемы не будут двигаться, когда зубочистки будут на месте.

Распределительная панель имеет вход от автоматического выключателя на 30 А и подает питание на 6 автомобильных автоматических выключателей с автоматическим перезапуском. Прикрытие для распределения электроэнергии было немного излишним для этого проекта. Если я снова займусь этим проектом, я встрою крепления для печатной платы в боковую часть панели 2 между двумя ножками, а не буду закрывать печатную плату. Поскольку все изолировано, можно сэко��омить место, не добавляя крышку, и печатная плата будет зафиксирована на месте. Если кому-то нужны подробности о печатной плате распределения питания и модели корпуса, их можно найти по адресу https://www.thingiverse.com/thing:4167217.

Вентиляторы спроектированы таким образом, чтобы включаться автоматически при наличии входной мощности. Вероятно, это была плохая идея, и у вентиляторов должен быть переключатель, позволяющий их включать и выключать. Фактически, выход источника питания аккумулятора должен быть переключен, чтобы не требовался диод, чтобы вентиляторы и источник питания не разряжали аккумулятор, когда он не заряжается.

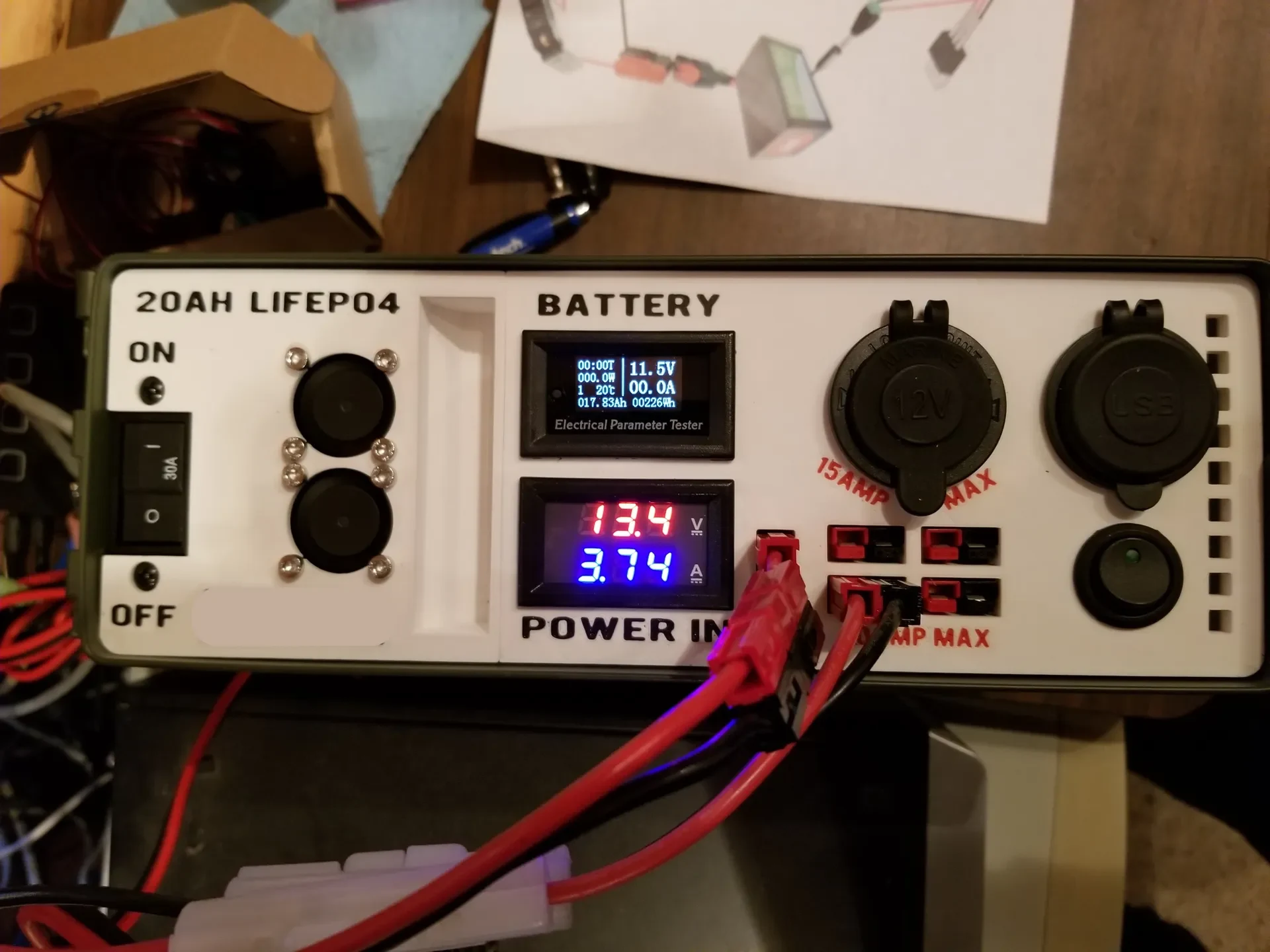

Источник питания представляет собой повышающий/понижающий преобразователь с диапазоном входного напряжения 5-30 В и переменным выходным напряжением, рассчитанный на выходной ток 8 А. Батарея Bioenno имеет встроенный BMC, а ее источники питания имеют выходное напряжение 15 В. Итак, я установил выходное напряжение преобразователя постоянного тока в постоянный ток на 15 В и ограничил ток до 4 А. Функция понижающего/повышающего преобразователя позволяет заряжать аккумулятор от автомобиля, источника питания радиолюбительской станции или солнечной панели. Обратите внимание, что входное напряжение должно быть ниже 30 В, иначе преобразователь может быть поврежден.

В качестве диода используется диод Шоттки в корпусе ТО220. Мощность, проходящая через деталь, должна составлять 4 А без теплоотвода.

Детали, использованные в этом проекте:
Бесщеточный вентилятор с двумя шарикоподшипниками 25x10 мм, по 2 шт.:
https://www.amazon.com/gp/product/B07KS5P1KV/ref=ppx\_yo\_dt\_b\_search\_asin\_title?ie=UTF8&psc=1

Однополюсный кулисный автоматический выключатель Blue Sea Systems серии A, 30 А:
https://www.amazon.com/gp/product/B000MMDLSY/ref=ppx\_yo\_dt\_b\_search\_asin\_title?ie=UTF8&psc=1

Переключатель для двойного разъема USB:
https://www.amazon.com/gp/product/B0722K5LD1/ref=ppx\_yo\_dt\_b\_search\_asin\_title?ie=UTF8&psc=1

Двойной USB
