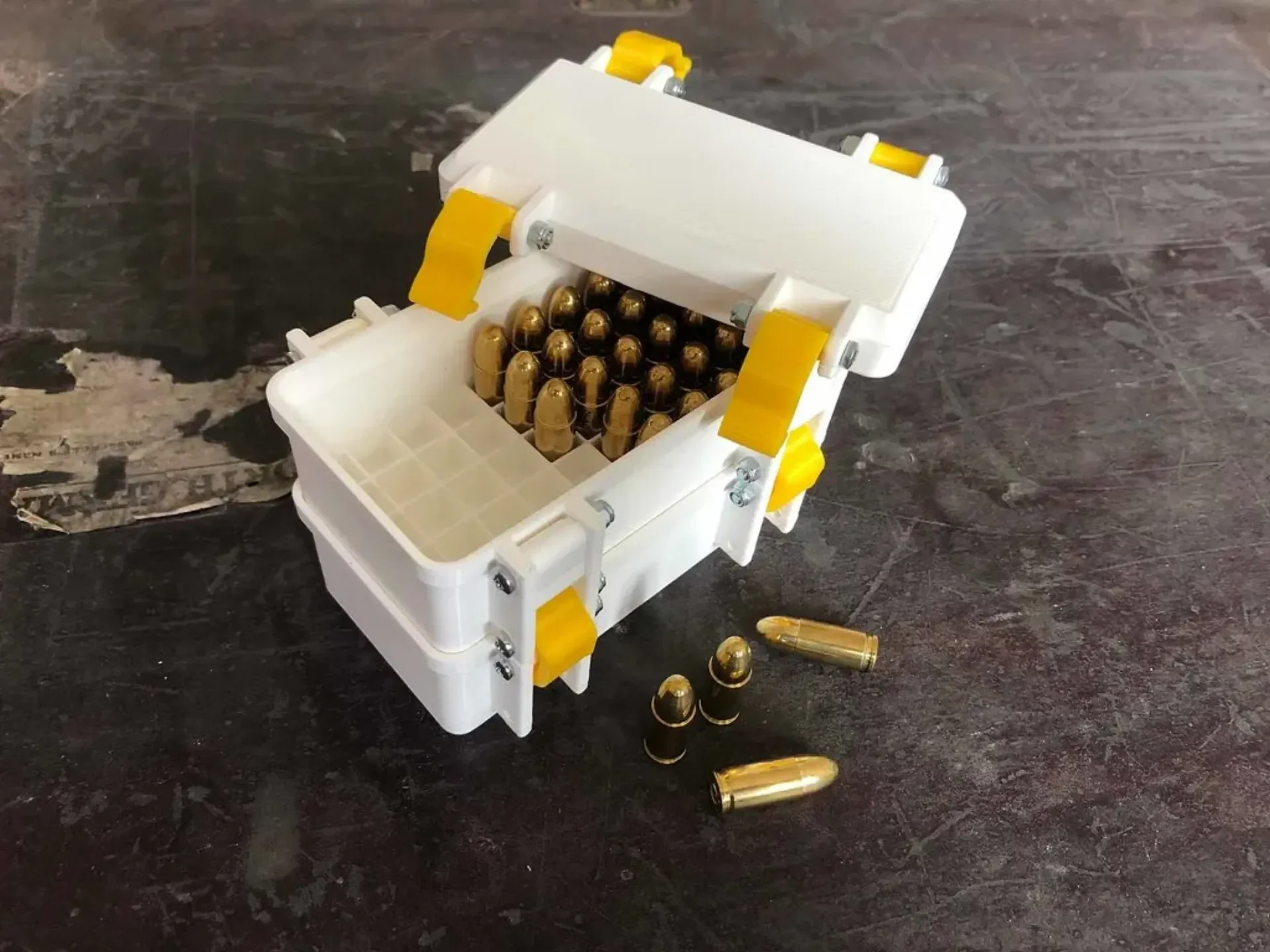

Штабелируемый параметрический ящик для боеприпасов......

Я покупаю дешевые перезагрузки оптом, которые продаются в свободной упаковке. Для перевозки боеприпасов мне понадобился какой-то ящик, поэтому я решил спроектировать его.

Я спроектировал это полностью параметрически в Fusion 360, что позволяет вводить любой калибр. К настоящему времени я уже добавил огромное количество калибров.

Если у вас нет Fusion 360, просто оставьте мне комментарий с вашими параметрами, и я могу добавить запрошенный вами файл stls.

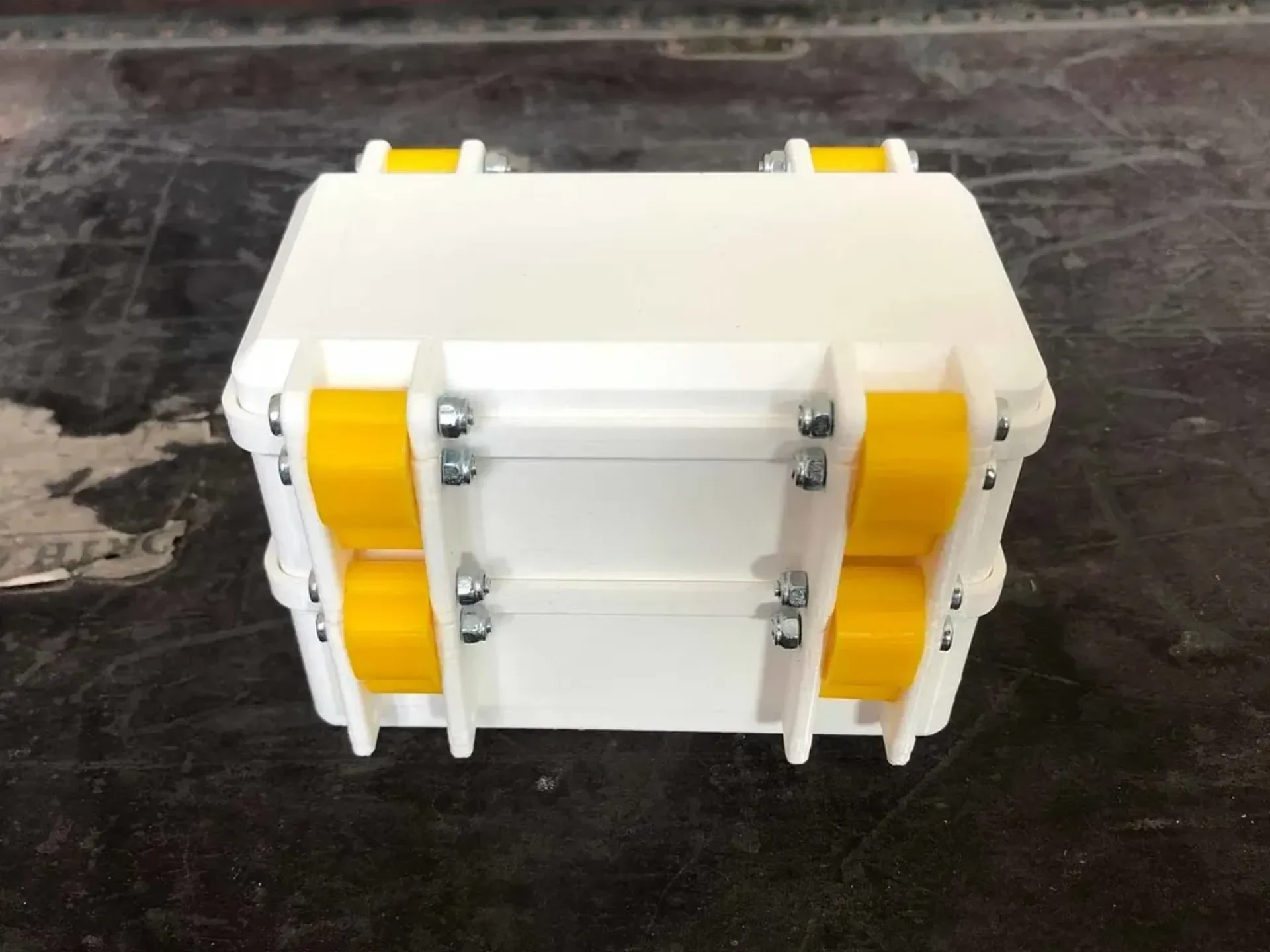

Чтобы построить это, вам нужно распечатать одну крышку, желаемое количество коробок (все stls — 5 x 10 кругов), 4 кулачка защелки и 4 рычага защелки на коробку. Также вам понадобятся винты и гайки M3x25 (я использовал и рекомендую самоконтрящиеся).

Новый дизайн защелки с принтом на месте!

Новый дизайн защелки можно распечатать целиком, что значительно упрощает открытие и закрытие. Он заменяет кулачок защелки и рычаг защелки и фиксируется непосредственно на верхнем винте. Количество винтов, которое вам понадобится, такое же, как и расстояние до механизма защелки. Таким образом, вы всегда можете дооснастить уже распечатанные коробки новой защелкой. В Prusa Slicer будьте осторожны, если «обнаружение периметров перемычек» приводит к нежелательным результатам и приводит к сбою механизма. Мне пришлось отключить его, чтобы он правильно печатал.

Оригинальная система защелок была вдохновлена водонепроницаемым ящиком x82nets (https://www.thingiverse.com/thing:4838803).

Для .22LR:

Стандартный рычаг защелки не будет иметь достаточного зазора. Если вы планируете распечатать коробку .22LR, вам следует использовать обрезанный рычаг Бенджамина Кинга: https://www.printables.com/model/420483-22lr-ammo-box-latch-trimmed. Огромное ему спасибо за то, что он указал на это и исправил ситуацию. Новая защелка на месте должна быть совместима с .22LR, поскольку она короче. Я не проверял это физически, поэтому буду признателен за обратную связь.

Журнал изменений
Добавлен 7.62x39
Добавлен 7,62х51 НАТО/.308 Винчестер.
Добавлен .40 S&W.
Добавлен .22LR
Добавлены файлы STEP.
Добавлен параметр wallCrateHeight.
Размер разделителя стал более четким
Очищен файл и добавлен новый дизайн защелки.
Настройки печати

Защелка кулачка и рычаги

Высота слоя: 0,15 мм
Поддержка: Нет
Заполнение: 100% (не имеет значения)
Количество линий стены: 8
Для варианта печати на месте можно отключить «обнаружение периметров перемычек» в Prusa Slicer.

Коробка

Высота слоя: 0,2 мм
Поддержка: со сборочной пластины
Заполнение: 100%
Количество линий стены: 6

Крышка

Высота слоя: 0,2 мм
Поддержка: со сборочной пластины (нет, если перевернуть ее)
Заполнение: 15 — 20 %
Количество линий стены: 2-3
