6MM GT или 6GT - вставка для гильзы для боеприпасов - Apa...
Если вам нравятся мои модели и вы хотите, я всегда могу использовать больше нити для тестовых отпечатков. https://ko-fi.com/plaid_brad

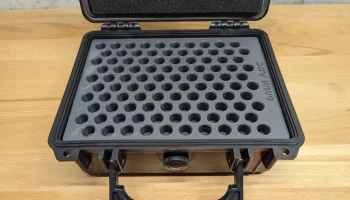

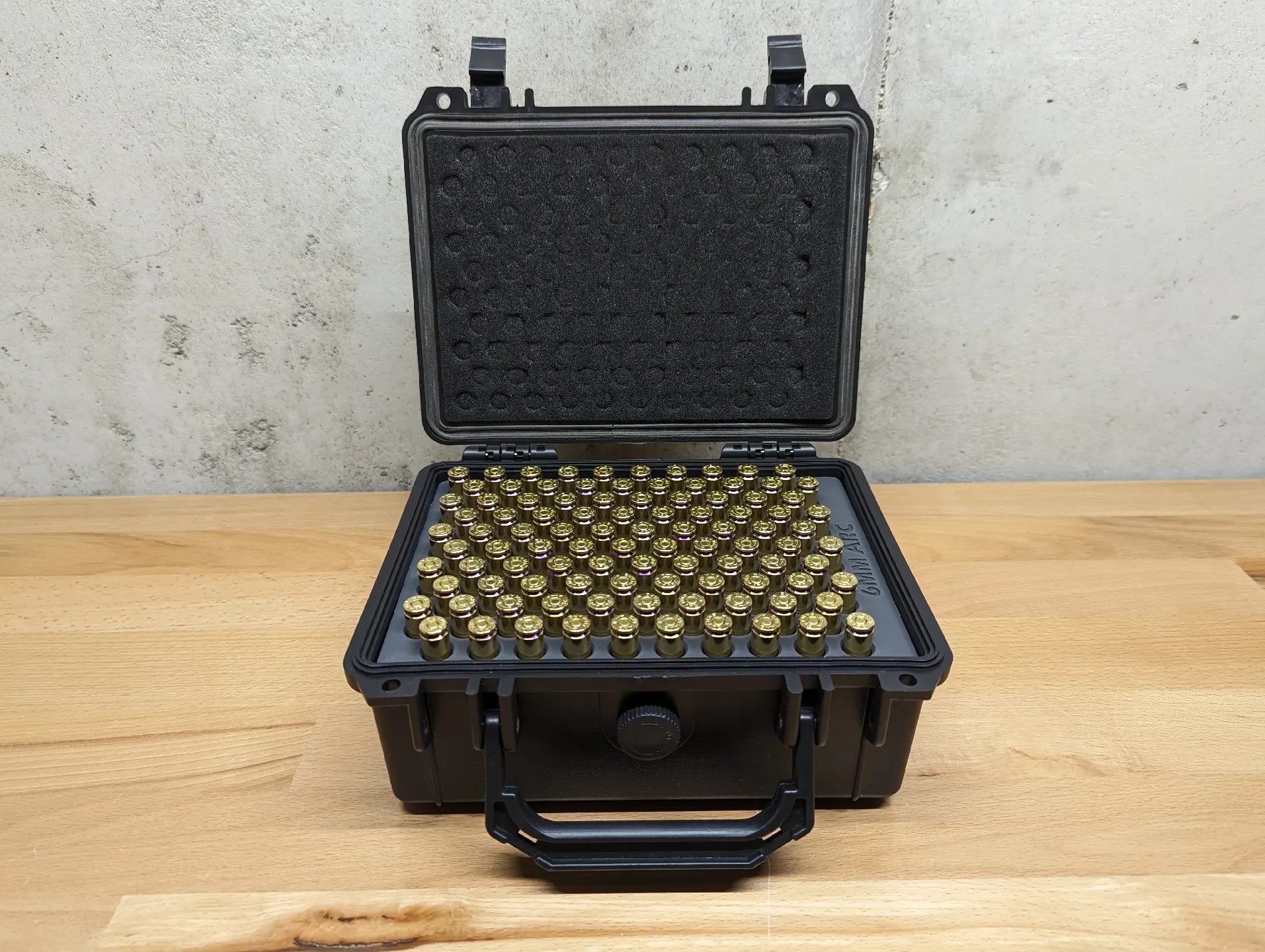

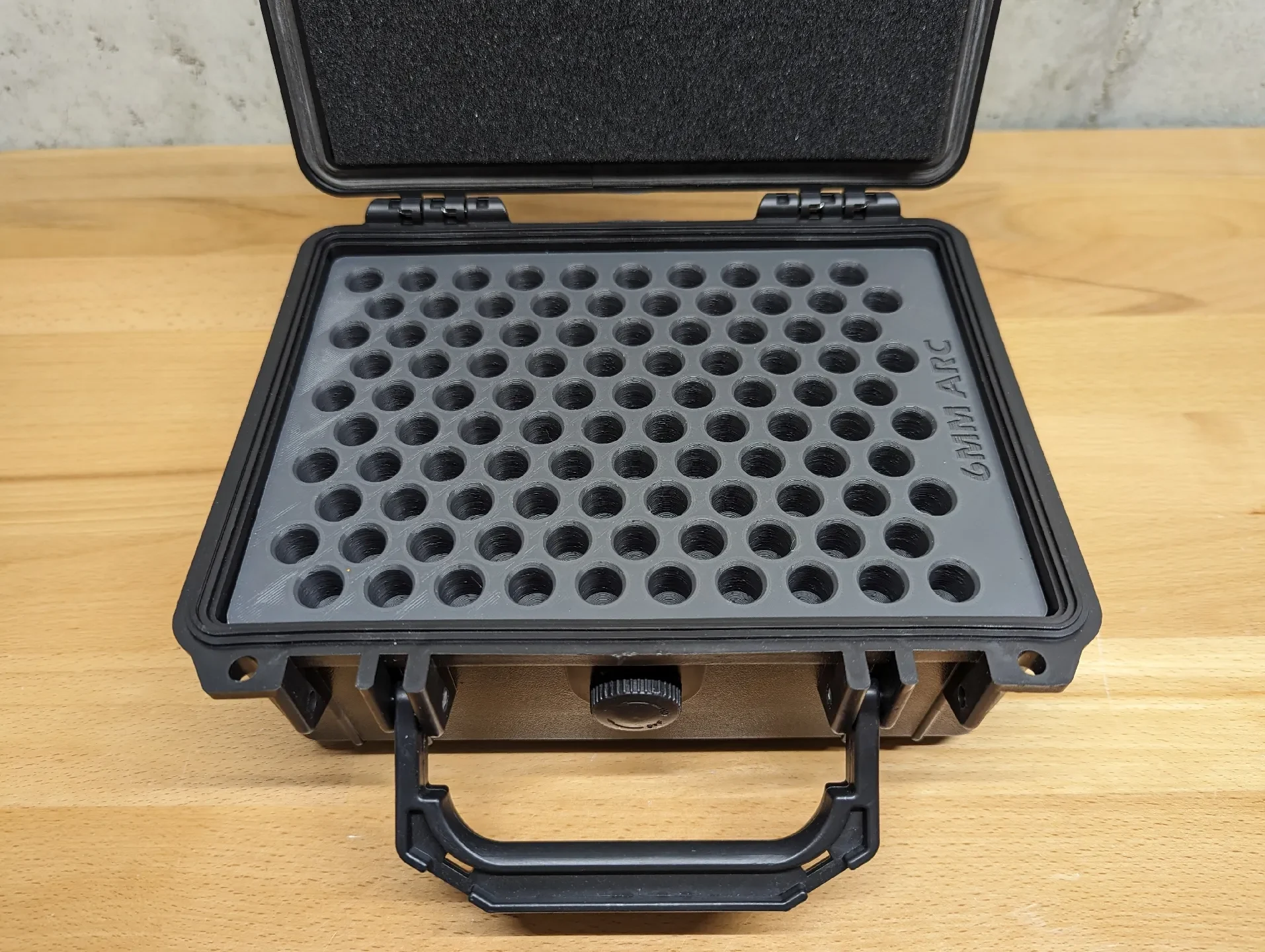

Это вставка (и соответствующий значок на крышке) для изготовления защищенного от атмосферных воздействий ящика для боеприпасов на 100 патронов из ящика Apache 1800 компании Harbour Freight. Существуют коммерчески доступные предложения, и они используют более хорошие готовые корпуса, но эти устройства стоят более 100 долларов. Примерно за 10 долларов за качественную нить и за 14 долларов в Harbour Freight вы можете собрать футляр, который защитит ваши боеприпасы, сохранит их в сухости и обеспечит нулевой контакт с наконечниками пуль или меплами. Боеприпасы загружаются пулей вниз, и пули плавают в пустоте внутри гильзы, под вкладышем.
Вы найдете файлы для вставки и значка на крышке, все в рекомендованной ориентации для печати. Полости для латуни имеют одинаковые размеры, п��скольку единственная разница — это диаметр шейки и латунь, поддерживаемая плечом. Единственное отличие моделей — тисненый текст. Я также подготовил PDF-файл с руководством по печати и сборке. Оно недлинное, но содержит предложения и советы, охватывающие все уроки, которые я извлек, делая пробные отпечатки и собирая несколько корпусов.
Дело по ссылке ниже. Они поступают в продажу всего за 9 долларов.
https://www.harborfreight.com/1800-weatherproof-protective-case-small-black-64550.html

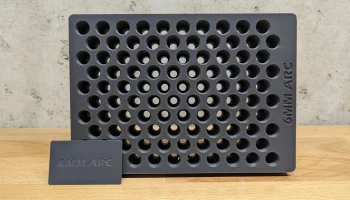

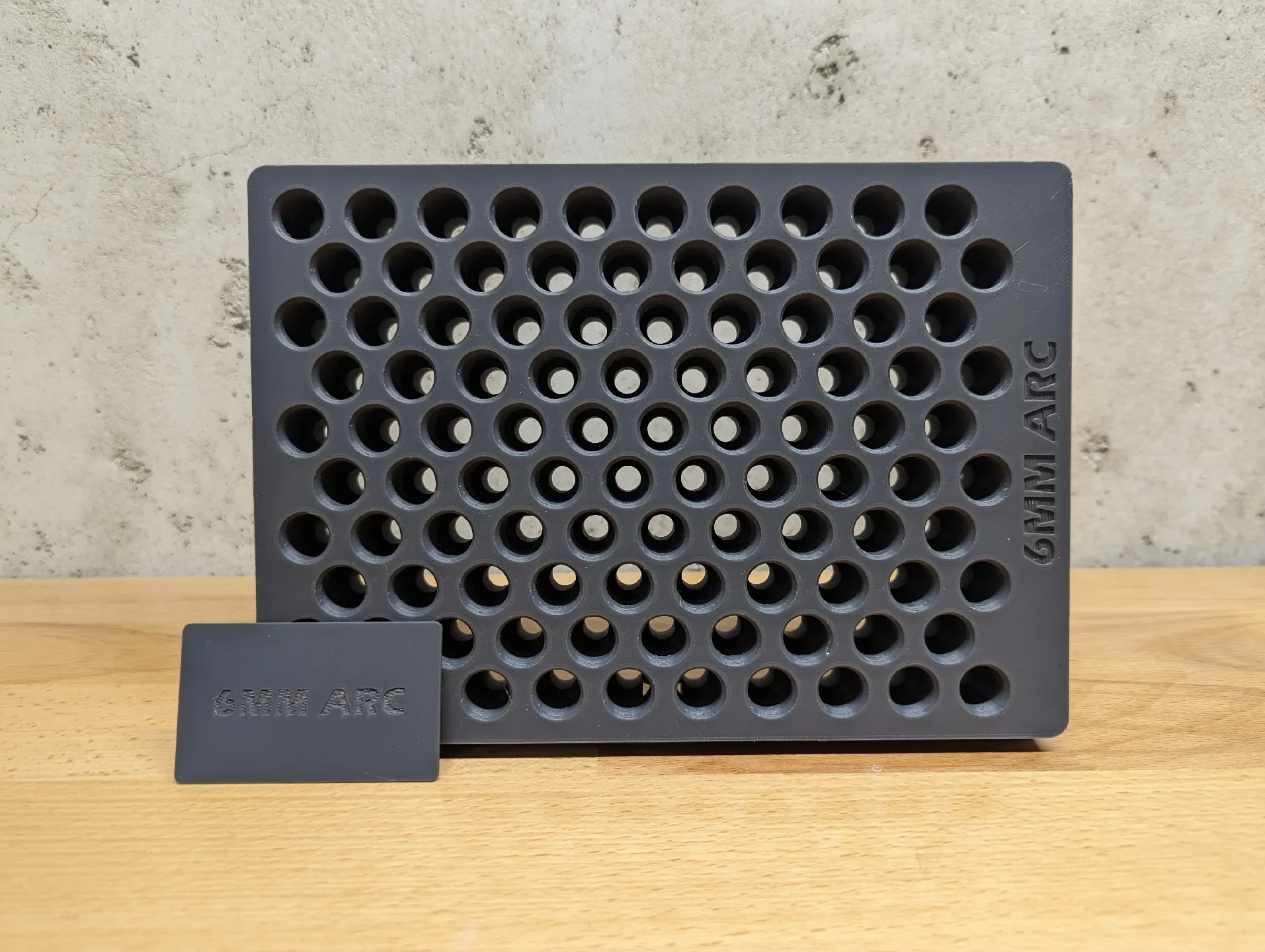

Модель на фотографиях напечатана в Polymaker PolyLite PLA Pro — темно-серый.
ОБНОВЛЕНИЕ 03.01.25
Меня предупредило, что тисненый текст на значке был странно маленьким, поэтому я увеличил размер шрифта. Теперь это выглядит лучше.
ОБНОВЛЕНИЕ 09.05.24
Изготовив несколько таких экземпляров, я обнаружил, что разница между одним Apache 1800 и другим может быть настолько велика, что в некоторых случаях вставка провисала в задней части коробки. Я добавил отверстия на нижней стороне патронной вставки для вставок с латунной резьбой. В этом случае винты M3 можно использовать в качестве регулировочных ножек. Если ваша вставка сидит плотно, в этом нет необходимости, но если есть провисание, можно использовать эту систему.
Я также добавил фаску вокруг отверстий для картриджей.
Латунные вставки
https://www.amazon.com/dp/B0BTYF2MMD?psc=1&ref=ppx_yo2ov_dt_b_product_details
Винты
https://www.homedepot.com/p/M3-0-5x50mm-Plain-Socket-Cap-Head-Internal-Hex-Drive-Cap-Screw-2-Pieces-864608/323369021
Контргайки
https://www.homedepot.com/p/Everbilt-M3-0-5-Zinc-Lock-Nut-5-Pieces-863038/323370616
