Moon Rocket / Fusée lunaire - подставка 700% с держателем..

Сопутствующая модель: https://www.printables.com/model/163971-moon-rocket-fusee-lunaire.

Если вы хотите использовать D1 mini с портом USB-C и без кнопки, вы можете вместо этого распечатать этот ремикс: https://www.printables.com/model/836021-moon-rocket-700-stand-with-d1-mini-usb-c-holder

-

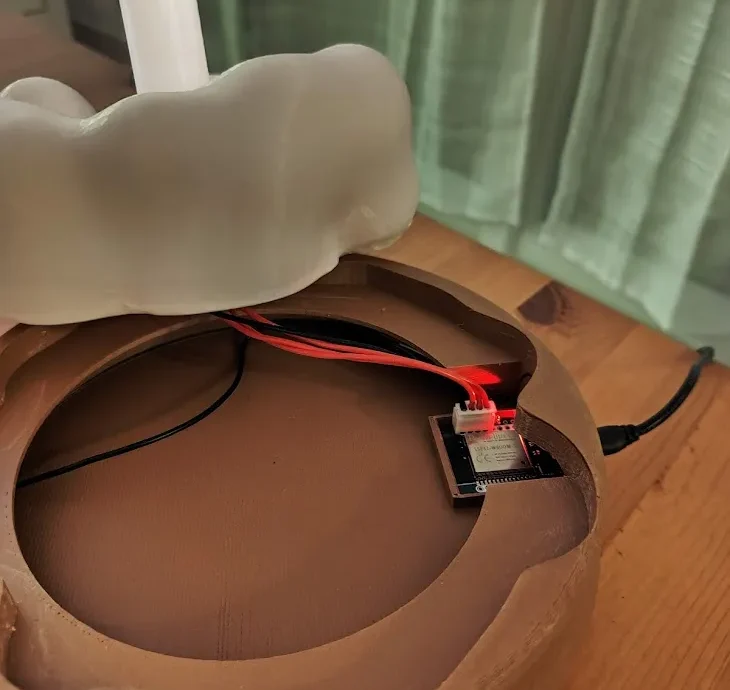

Я решил управлять светодиодами лунной ракеты, которую напечатал, с помощью ESP32 D1 mini (https://www.az-delivery.de/fr/products/esp32-d1-mini), и мне нужна была подставка, которая могла бы удерживать ее и открывать порт USB.

Дизайн создан для увеличенной на 700% версии ракеты, поэтому для его печати вам понадобится кровать размером не менее 20x20 см.

Шлейф должен входить непосредственно в верхнюю часть подставки (встроенный зазор 0,2 мм), а затем можно приклеивать к ней (но это не обязательно).

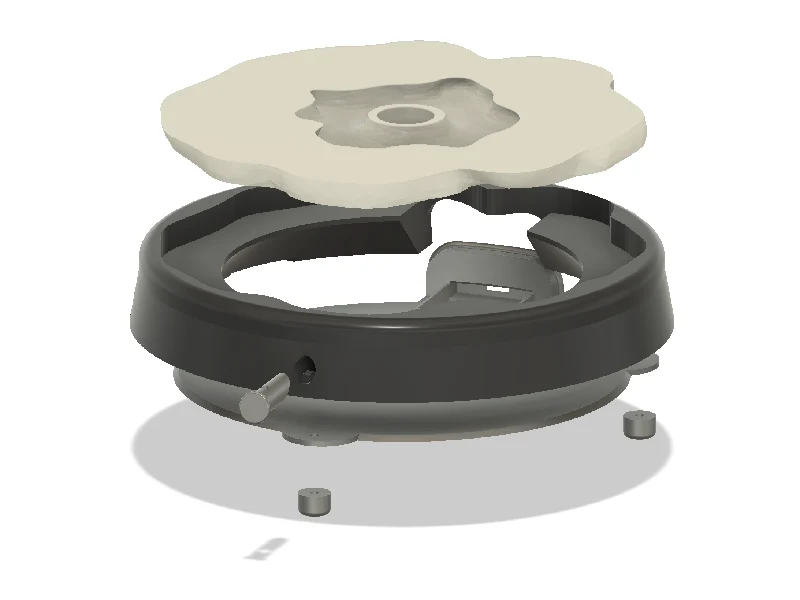

Затем нижнюю часть и ножки можно прикрепить к верхней части с помощью винтов M3 и термофиксированных вставок.

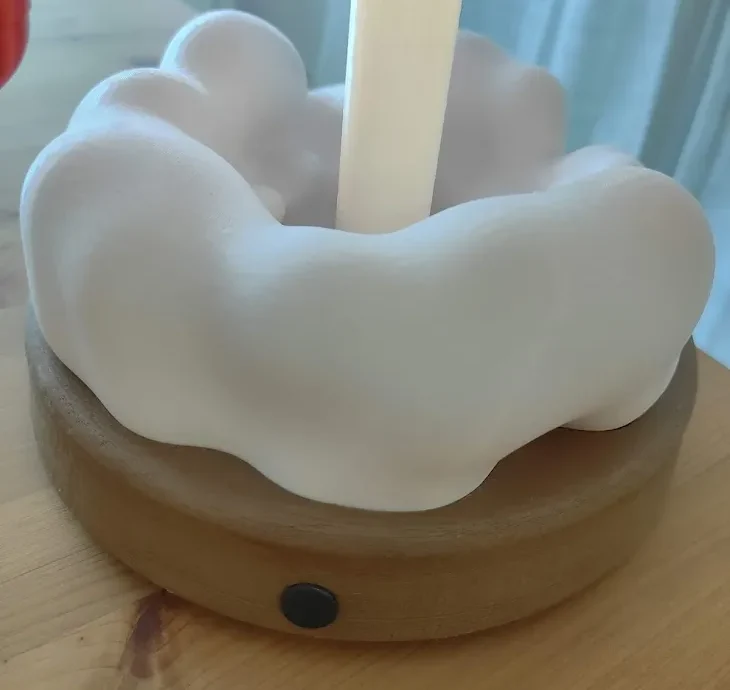

Кнопка, н��печатанная на 3D-принтере, должна быть покрыта проводящим материалом (или иметь гальваническое покрытие) и подключена к одному из контактов GPIO ESP32 для управления светодиодами. Если кнопка перемещается слишком сильно, вы можете остановить ее с помощью более длинного винта М3.

Я также добавил сделанный мной держатель светодиодов. Для него используются 3 светодиода диаметром 5 мм, а в центральном отверстии достаточно места для 4 проводов сечением 22 AWG. В моем случае каждый из них подключен последовательно с резистором к выводу GPIO ESP32 (что позволяет независимо регулировать их яркость и/или анимировать). Вот фрагмент кода, который затем можно использовать для управления ими: https://gist.github.com/Lyrkan/59891d932db17d82d41ad3e4b35aedc2

-

Советы по печати:

Включите опоры (их вам не понадобится много, если детали напечатаны в правильной ориентации)
Заполнение не требуется, но вам придется внимательно следить за ориентацией перемычек, чтобы их длина не превышала возможности вашего принтера. Я рекомендую добавить низкое или адаптивное заполнение, если у вас есть какие-либо сомнения.
Убедитесь, что швы расположены либо по углам, либо сзади верхней части.

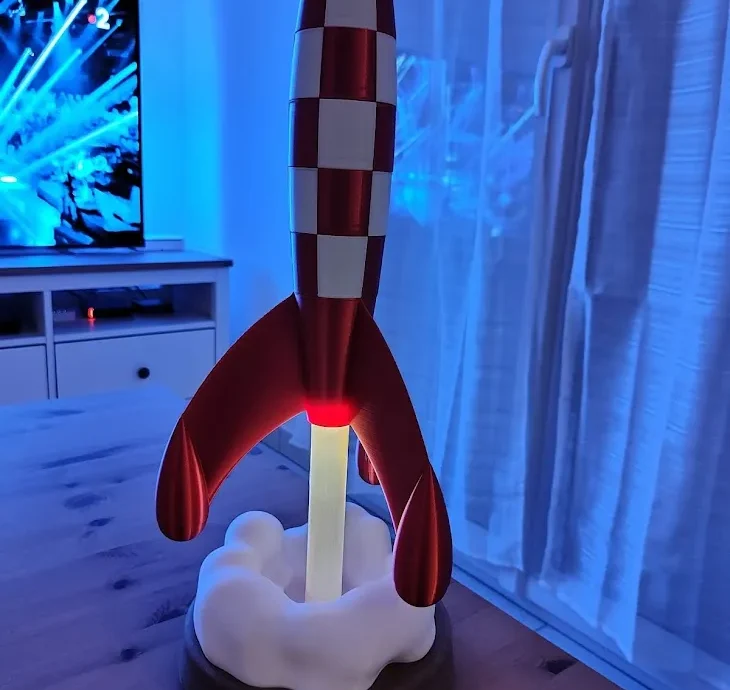

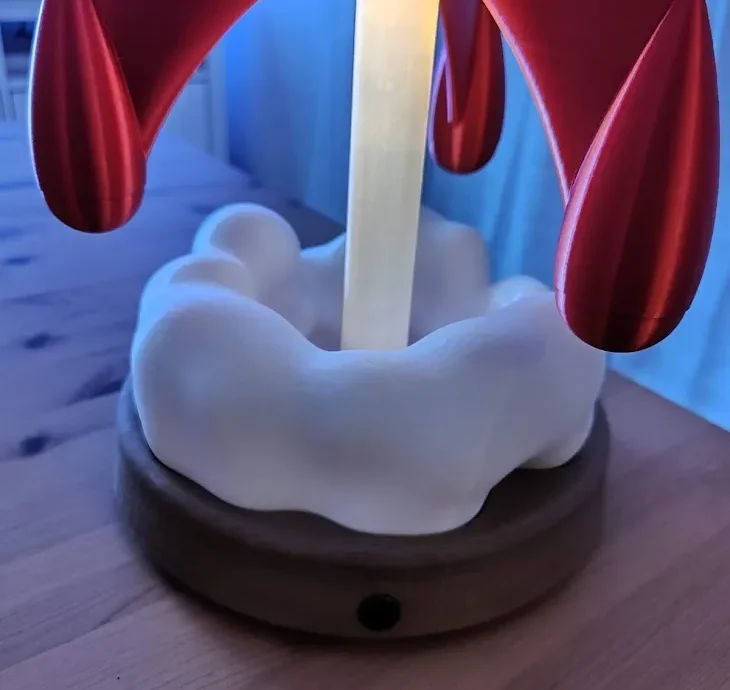

Отпечатки вы можете увидеть на фотографиях I:
обработал файл STL в Blender, чтобы добавить текстуру дерева (модификатор смещения)
напечатал полученную модель на деревянной нити Eryone.
слегка отшлифовал результат
использовал морилку для дерева
