Датчик счетчика боеприпасов Dillon 650 - Conta munizioni ...

инструкции на английском ниже

Этот проект, созданный в результате создания одного проекта, который можно увидеть в Интернете, пока он создавал его, адаптирован к моему Dillon XL650, я был уверен, что он будет чист для 750 и 1050, и вы увидите, что необходимо иметь число доступных боеприпасов и Давверо важно иметь публичное мнение. Проект, посвященный дизайну и разработке, содержит различные обновления и модификации для стабильной рендеринга, подключаемых модулей и простых масс. Ringrazio comunque il progettatore for lo spunto mentale che mi ha dato.

** Обновление: если добавить 2 проекта корпуса дисплея и проекта корпуса, не будет проекта дисплея порта скатолы, но будет добавлена ​​возможность иметь ориентируемую лопату и робуста, а корпус проекта будет жирной второй версией с легкой щелью и добавлением 3 магнитных ворот.

Il progetto e' в 3-х файлах

-Corpo contatore (2 версии) -Портеллино ди движения -Scatola porta Display (2 версии)

Создайте движение, используя дом размером 1x40 мм.

На 2 магнитах в неодимио, если вы хотите, чтобы они были прикреплены к разрезу делла Диллон делла Мисура, 6x1,5 мм (ДхВ)

Магнитное соединение с электронным креплением и мессо нелл'аллоггиаменто с покоем, который нужно вызвать.

На дисплее появятся 2 импульса: PAUSA и RESET, после чего пауза произойдет раньше, чем через минуту дисплей снова появится.

Портативный дисплей представляет собой устройство, предназначенное для подсоединения к трубке портового устройства подачи делла Диллон.

Вот тут-то и есть ссылка для получения сенсора.

Riguardo alla stampa si devono posizionare tutti sul lato per stamparli e sono necessari i supporti.

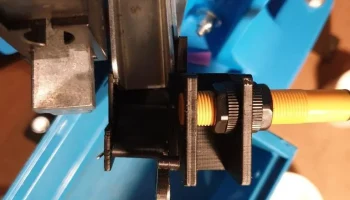

Это осознание вдохновлено проектом, который я увидел в Интернете. Чтобы адаптировать его к моему Dillon XL650, но я думаю, что это нормально для 750 и 1050, поскольку необходимость перезарядки точного количества боеприпасов действительно важна, первоначальный дизайн и конструкция претерпели несколько обновлений и модификаций, чтобы сделать его стабильным и подключаемым. Тем не менее, я благодарен дизайнеру за мысленную подсказку, которую он мне дал.

***Обновление: я добавил 2 дизайна корпуса дисплея и корпуса проекта, в дизайн дисплея я добавил возможность иметь ориентируемый и более прочный блок, в теле проекта я сделал вторую версию с более длинными слайдами и добавил 3 магнитных держателя.

Проект находится в 3 файлах.

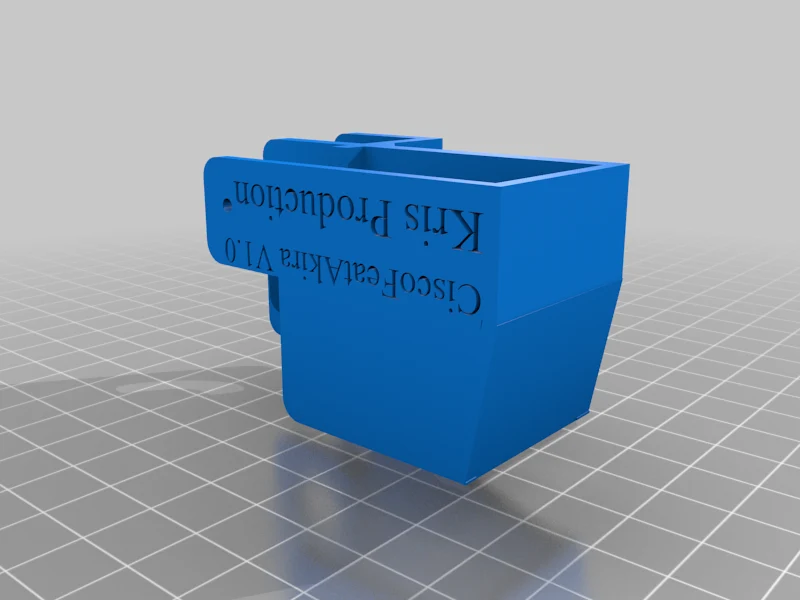

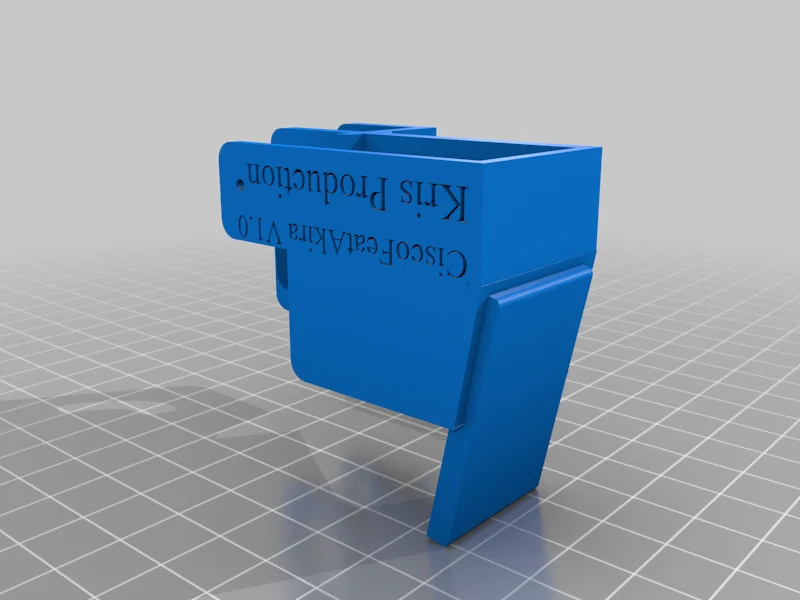

-Счетчик кузова (2 версии) -Спортивный люк

Коробка-держатель дисплея (2 версии)

В качестве деформационного шва я использовал гвоздь 1х40 мм.

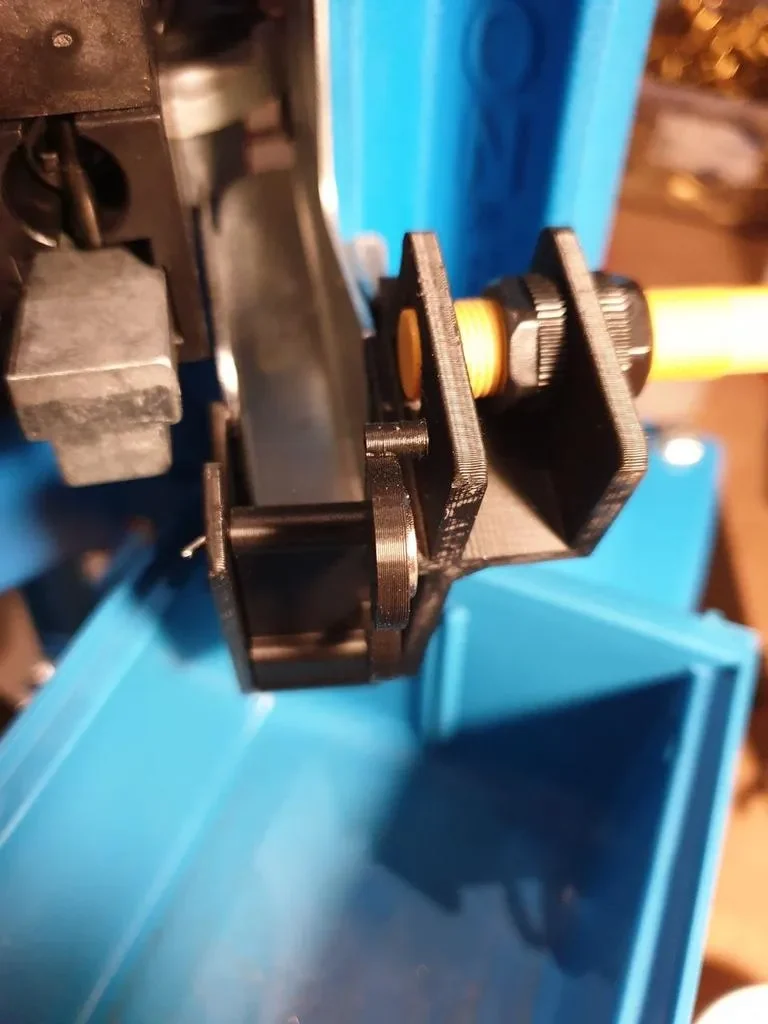

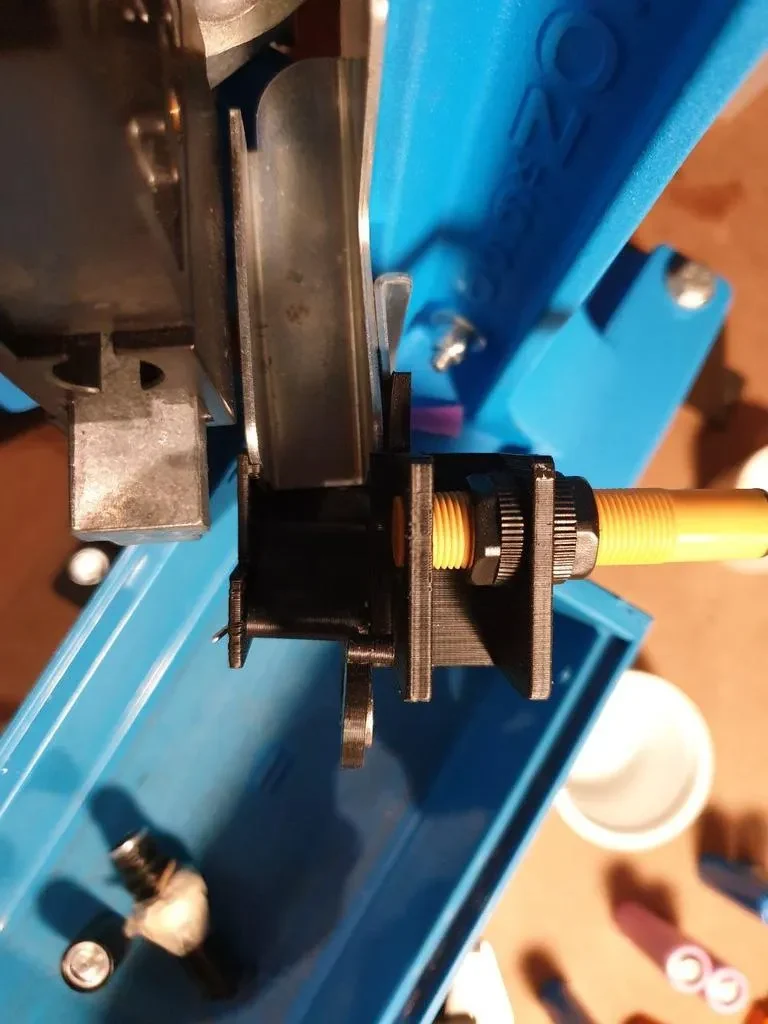

Я сделал 2 прорези для 2-х неодимовых магнитов, которые крепятся под выходной направляющей Диллона размером 6х1,5 мм (ДхВ).

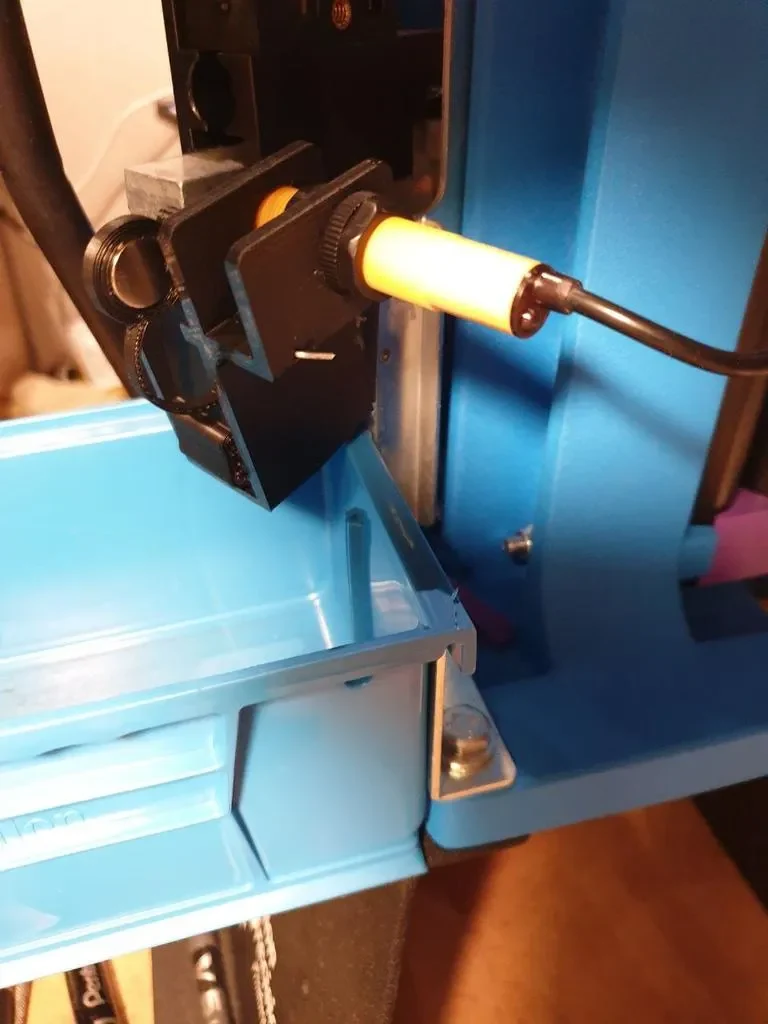

Вместо этого магнит, входящий в комплект электронного оборудования, необходимо поместить в корпус с помощью небольшого количества горячего клея.

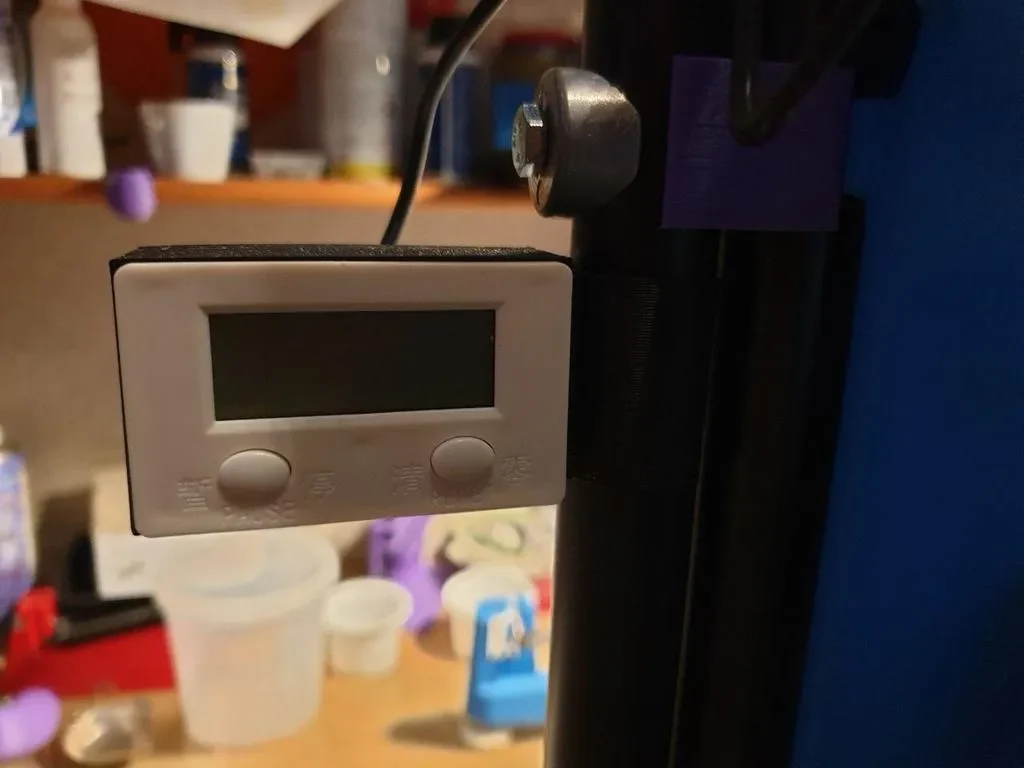

На дисплее есть 2 кнопки: ПАУЗА и СБРОС, при нажатии кнопки ПАУЗА через несколько минут дисплей погаснет.

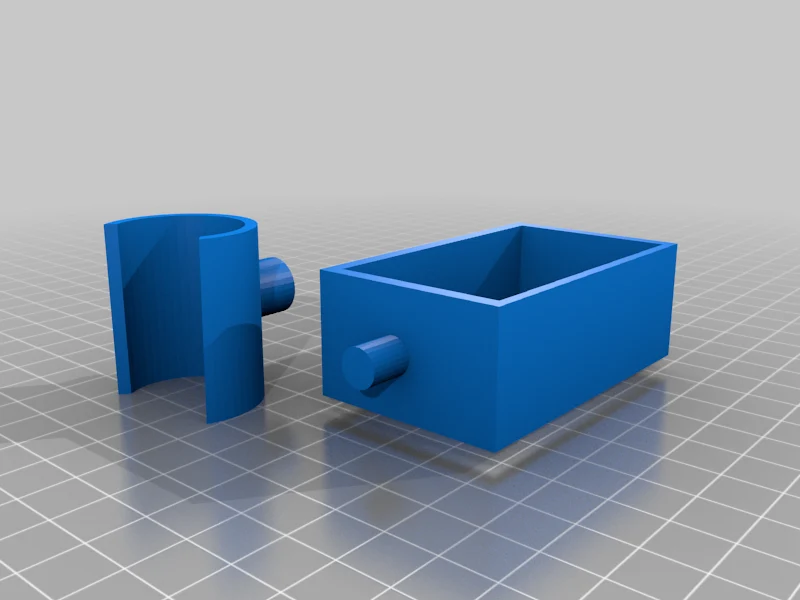

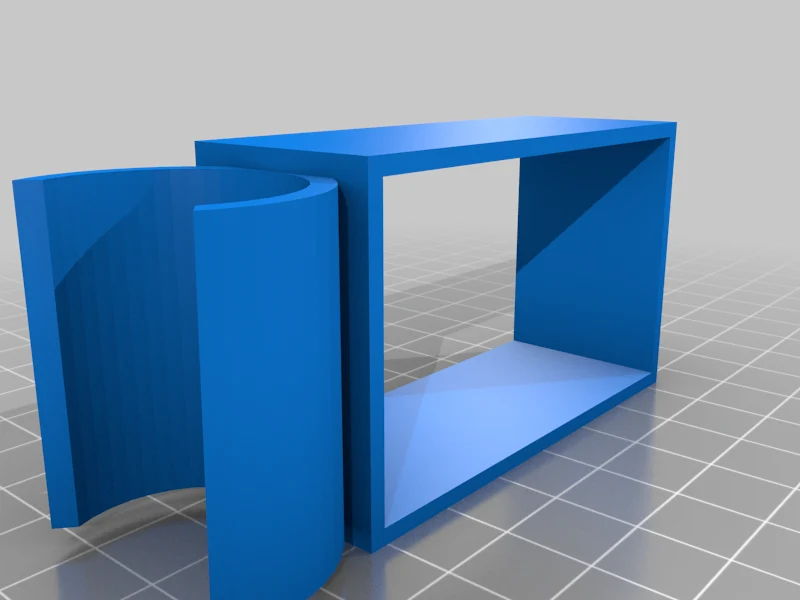

Я разработал держатель дисплея, чтобы прикрепить его к трубке держателя устройства подачи ящиков Dillon.

Ниже я разместил ссылки на покупку датчика.

Что касается печати, для правильной печати все детали должны быть расположены сбоку, и необходимы опоры.

https://www.amazon.it/gp/product/B07TJXKR4S/ref=ppx_yo_dt_b_asin_title_o06_s00?ie=UTF8&psc=1

https://it.aliexpress.com/item/32976931681.html?spm=a2g0y.12010615.8148356.9.7c3d1966A5zONm

Настройки печати

Принтер:

РепРэп R2Evo

Плоты:

Не имеет значения

**Поддерживает:**

Да

Разрешение:

0,20

**Заполнение:**

30%

Нить: ESUN PLA

Примечания:

Нет
