FieldCan — Версия 1

Универсальная система крепления «ласточкин хвост» для контроллеров канистр с боеприпасами

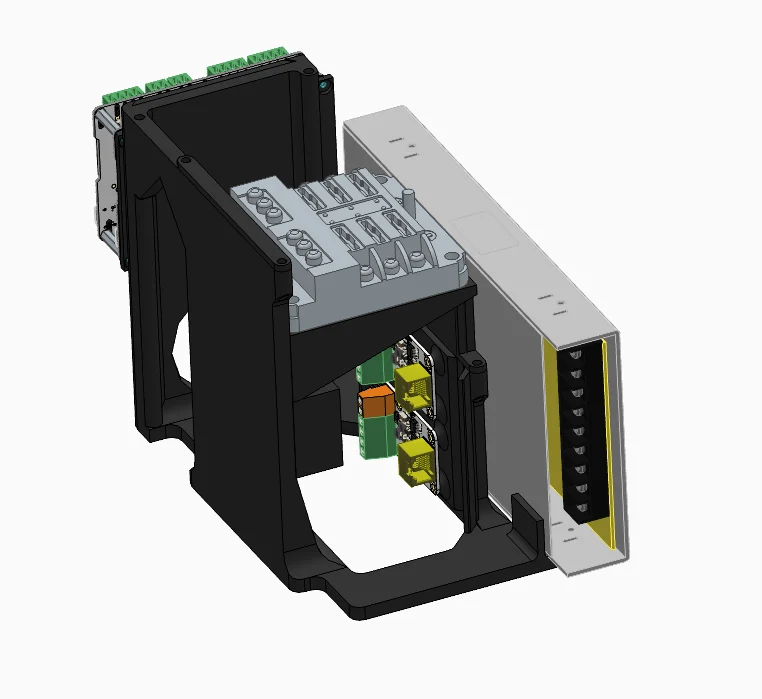

Система FieldCan представляет собой модульную монтажную платформу, напечатанную на 3D-принтере, которая превращает стандартную канистру с боеприпасами емкостью 50 кал в портативный, удобный в обслуживании центр управления для проектов освещения и автоматизации, таких как xLights, WLED и специальные контроллеры на базе ESP.

Версия 1 ориентирована на основу: не требующее сверления, легко обслуживаемое монтажное шасси, поддерживающее структурированную, готовую к использованию в полевых условиях установку электроники.

Ключевые особенности

Модульная система «ласточкин хвост»
Каждый компонент крепится с помощью встроенных пазов типа «ласточкин хвост». Вставьте такие аксессуары, как платы расширения, мониторы питания Shelly и блоки предохранителей — никаких инструментов не требуется. Настраивайте и перенастраивайте макеты на лету.

Отдельно стоящая конструкция без сверления

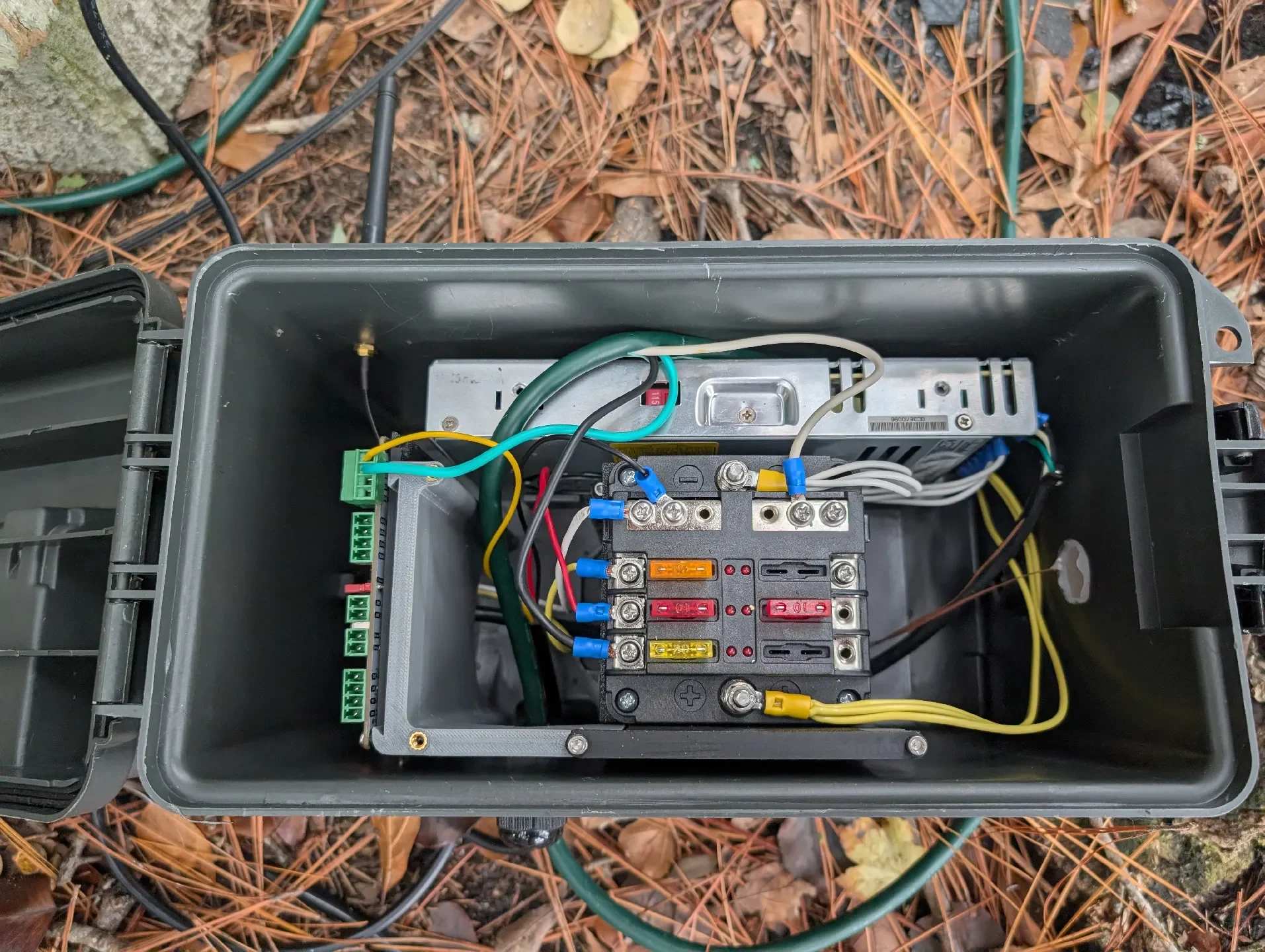

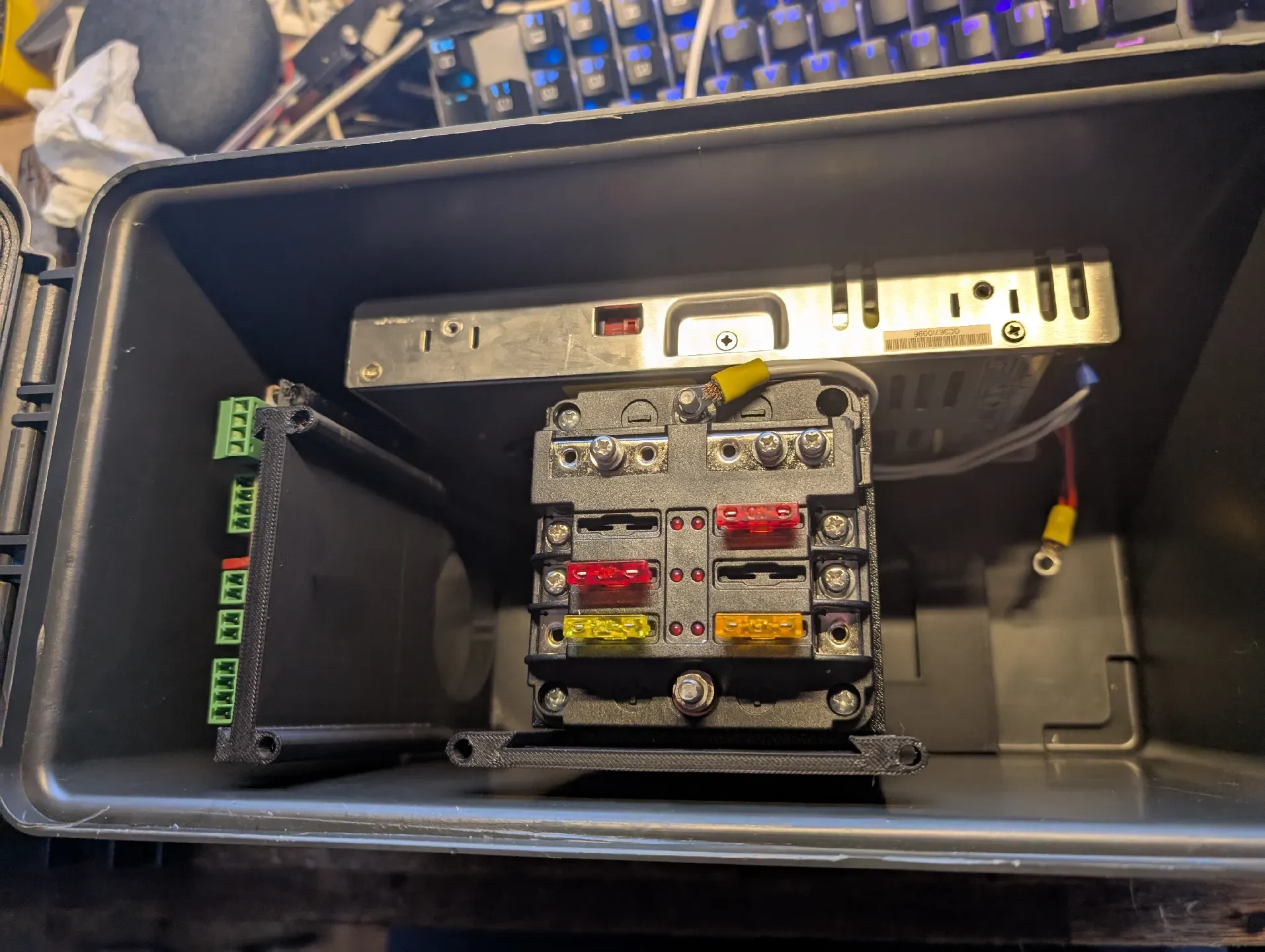

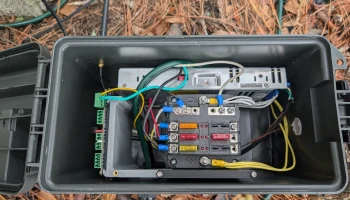

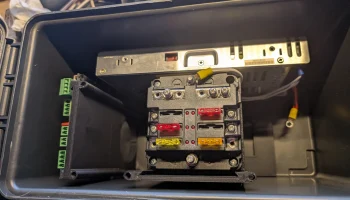

FieldCan крепится непосредственно к полу контейнера для боеприпасов с помощью промышленной липучки или 3M Dual-Lock.
Единственные необходимые отверстия предназначены для проходов питания, что делает установку полностью двусторонней.

Поддержка источников питания (v1)

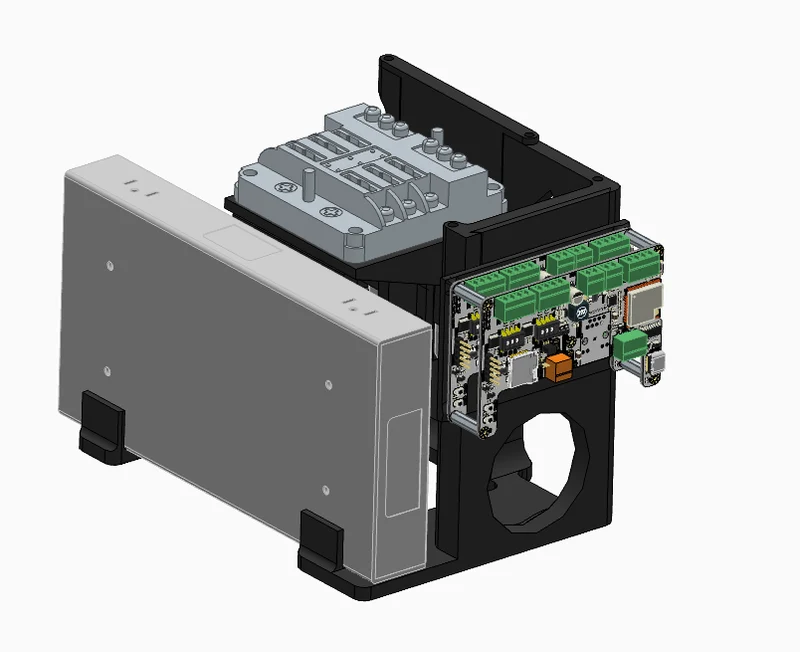

Версия 1 разработана на основе Mean Well LRS-350 и других источников питания аналогичного размера, обеспечивая надежную и термостойкую установку.

Совместимость контроллера
В настоящее время оптимизирован для контроллера Dig OCTA при выпуске.
Со временем будут добавлены дополнительные крепления для плат, и производителям рекомендуется создавать собственные аксессуары или переделывать их, чтобы они подходили к другим контроллерам.

Обслуживание с верхним доступом
Больше не нужно разбирать сборки для обслуживания.
Снимите пару удерживающих пластин, и все соскользнет вверх с направляющих «ласточкин хвост» для быстрой замены или ремонта.

Прочная конструкция, напечатанная на 3D-принтере
Напечатано из PETG или ABS для превосходной прочности и термостойкости.
Несколько термофиксированных вставок M3 усиливают точки напряжения и о��еспечивают чистую и повторяемую сборку.

Примечания по сборке и печати

Рекомендуемый материал: PETG или ABS.
Высота слоя: 0,2 мм
Заполнение: 25-30 % (сетка или гироид)
Поддержка: не требуется для большинства деталей.
Метизы: термофиксированные вставки №6-32 + болты №6-32.
Крепление: промышленна�� липучка / двойной замок 3M.

Философия дизайна

FieldCan создан для чистой, модульной и удобной для обслуживания электроники.
Все можно поменять местами или расширить — без клея, без сверления, без беспорядка.
Независимо от того, используете ли вы пиксельные контроллеры, мониторы питания или реле автоматизации, система сохраняет вашу сборку организованной и простой в обслуживании.

Скоро — Версия 2!
В версии 2 будет расширена поддержка Dig Quad, Dig Uno и других плат, Mean Well LRS-600 и блоков питания HP Common Rail, а также будет добавлено крепление для популярных коммутационных плат и интеграция с ESPHome.
