#0155 Защитный воротник градуированного цилиндра [5 разме...
*** Спасибо за внимание к этой модели! ***
Если вам нравится то, что я делаю, подумайте о том, чтобы купить мне кофе, и посмотрите другие мои модели, чтобы найти что-нибудь еще, что вам может понравиться!
**********

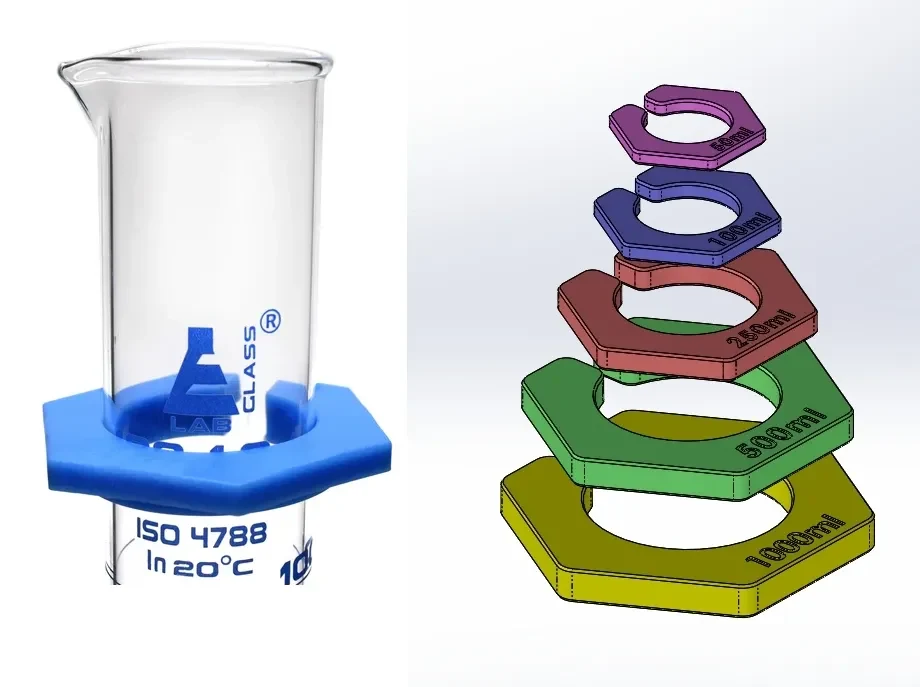

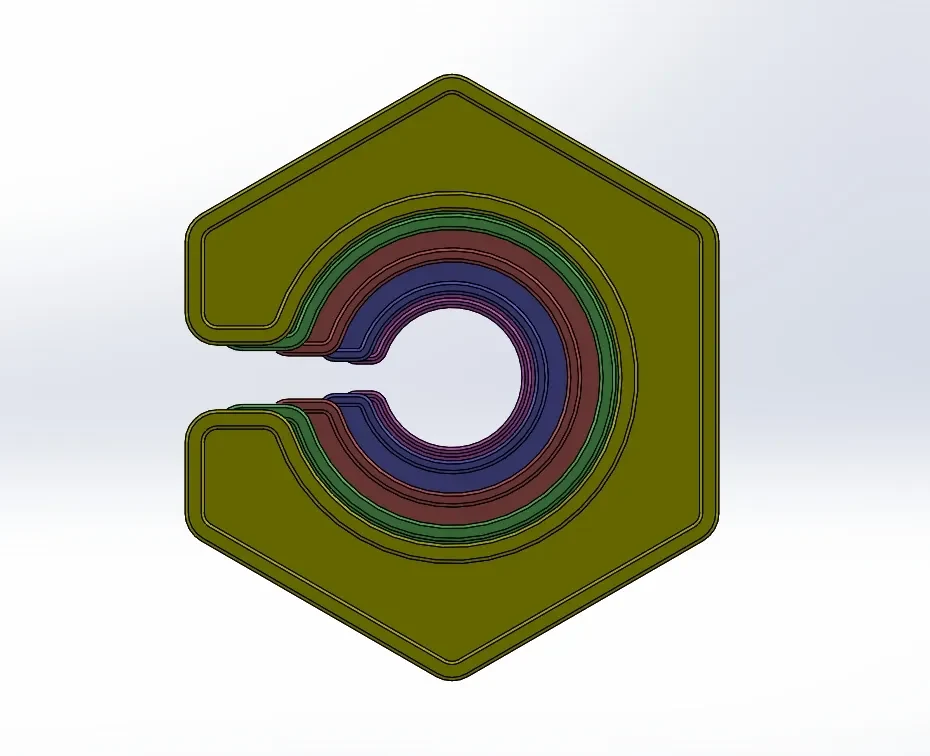

Это воротник, устанавливаемый на стеклянный цилиндр и предохраняющий его от разрушения в случае опрокидывания цилиндра. Он поставляется в 5 размерах.
ПРИМЕЧАНИЕ. Эти ошейники созданы по образцу ошейников бренда Eisco, но имеют некоторые другие усовершенствования, адаптированные для 3D-печати.
Особенности:

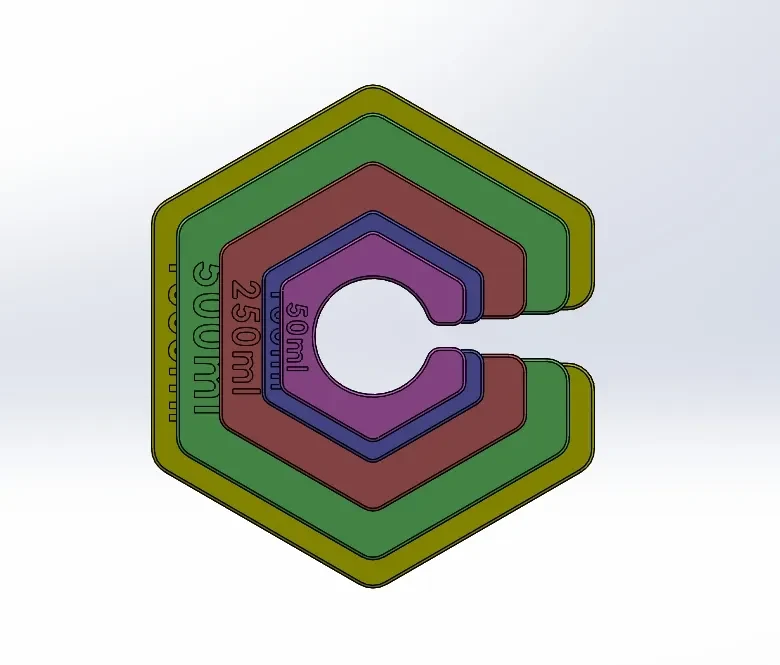

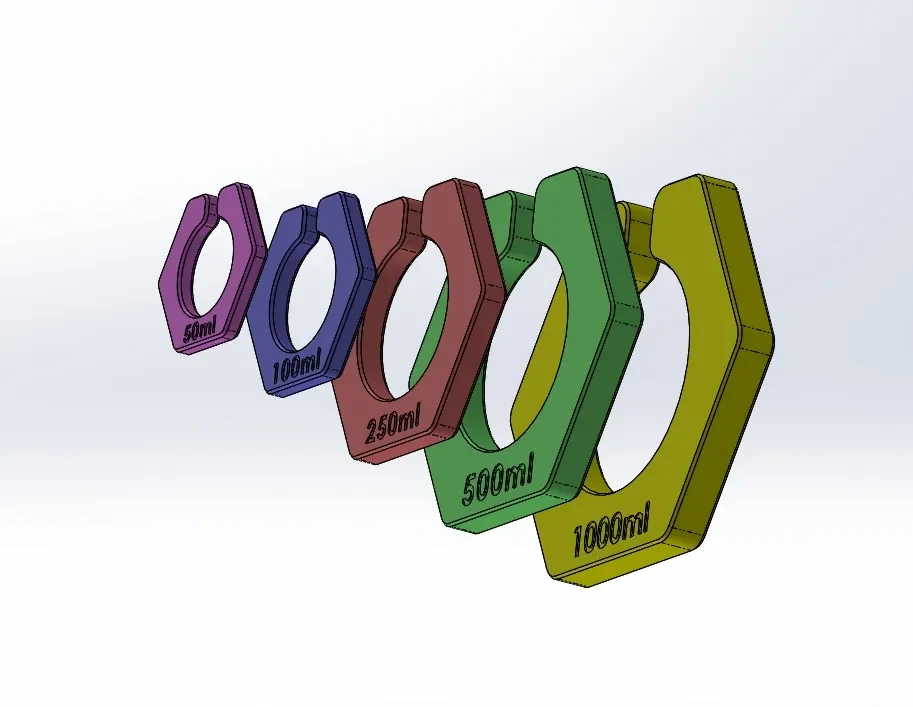

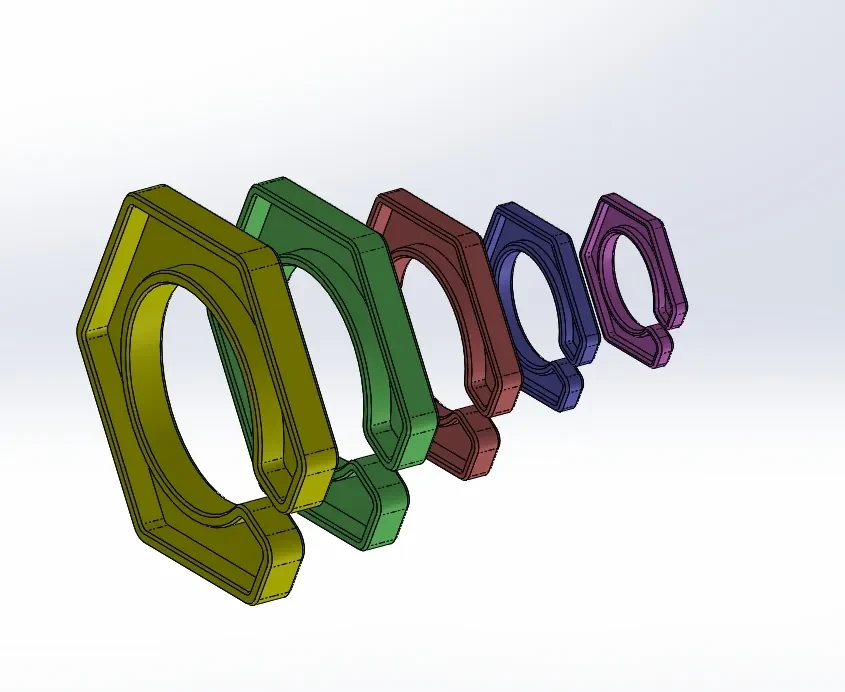

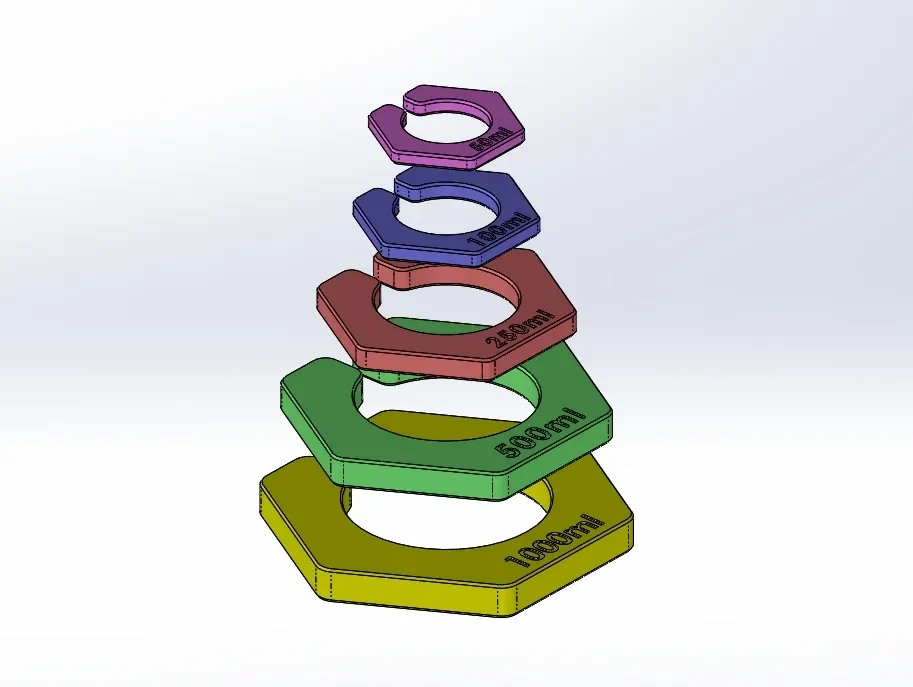

Выпускается в размерах: 50 мл, 100 мл, 250 мл, 500 мл, 1000 мл.
Прикрепленные файлы STEP, которые вы можете изменить в соответствии со своими потребностями.
Указания по масштабированию приведены ниже.
Манжеты рассчитаны ��а следующие диаметры:
Размер Внешний диаметр, мм Внутренний диаметр буртика, мм
50мл 25,8 26
100мл 30,8 31
250мл 42,8 43
500мл 54,8 55
1000мл 61,8 62
В зависимости от марки градуированных цилиндров, которые вы используете, диаметр вашего цилиндра может варьироваться в большую или меньшую сторону, поэтому просто масштабируйте размеры X-Y соответствующим образом пер��д печатью.
Пример: Если диаметр вашего цилиндра емкостью 1000 мл составляет 63,2 мм:
Используйте 63,2/61,8 = 1,023.
Измените шкалу X и Y на срезе на 102,3 %, сохраняя при этом шкалу Z на уровне 100 %.
Сначала распечатайте 1 деталь, чтобы проверить ее соответствие, а затем распечатайте еще по мере необходимости.
Рекомендации по печати:
Используйте PETG или ABS. Эти материалы более прочны, чтобы выдерживать ударные нагрузки при падении цилиндра.
Печатайте, используя 2 вертикальных периметра (до 3 периметров для 500 мл или 1000 мл), не более. Вам нужно, чтобы они оставались немного гибкими, чтобы вы могли согнуть их во время установки.
При печати из ТПУ используйте те, которые имеют твердость 95 А, и будьте осторожны, у вас установлен множитель экструзии, ��оэтому могут потребоваться некоторые эксперименты.
Установка:

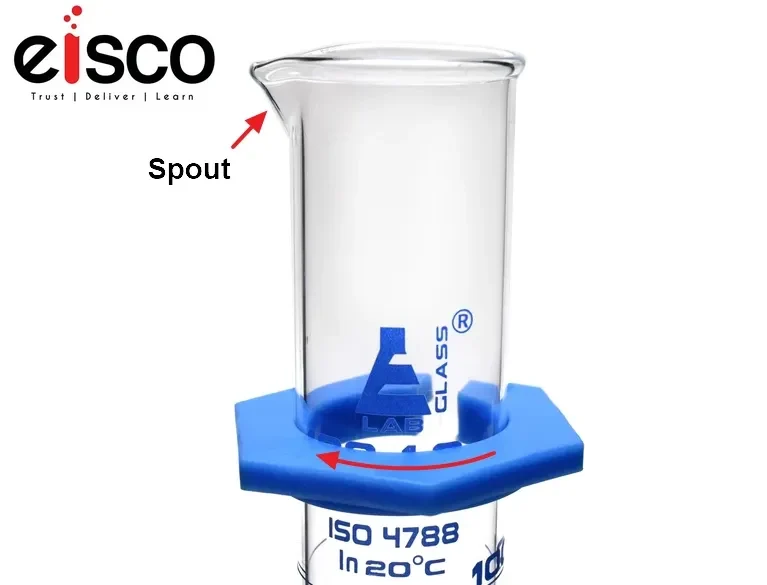

Совместите отверстие воротника с носиком.
Потяните воротник так, чтобы он закрывал носик и верхнюю кромку.
Сдвиньте воротник вниз так, чтобы он находился чуть выше градуированных отметок.
Поверните воротник примерно на ¼-½ оборота.
**********
Если вы добавите это в свою коллекцию и/или загрузите модель, нажмите кнопку НРАВИТСЯ и поставьте ей несколько ЗВЕЗД!
Помните, вы можете заработать несколько прусаметров, если опубликуете фотографию своей марки! Кроме того, мне было бы полезно увидеть это. ;-Д
Удачной печати!
P.S. Пожалуйста, оставьте ��онструктивный отзыв, если вы хотите, чтобы что-то улучшилось.
