Защитный лицевой щиток Prusa - шаблон для сверления в про...

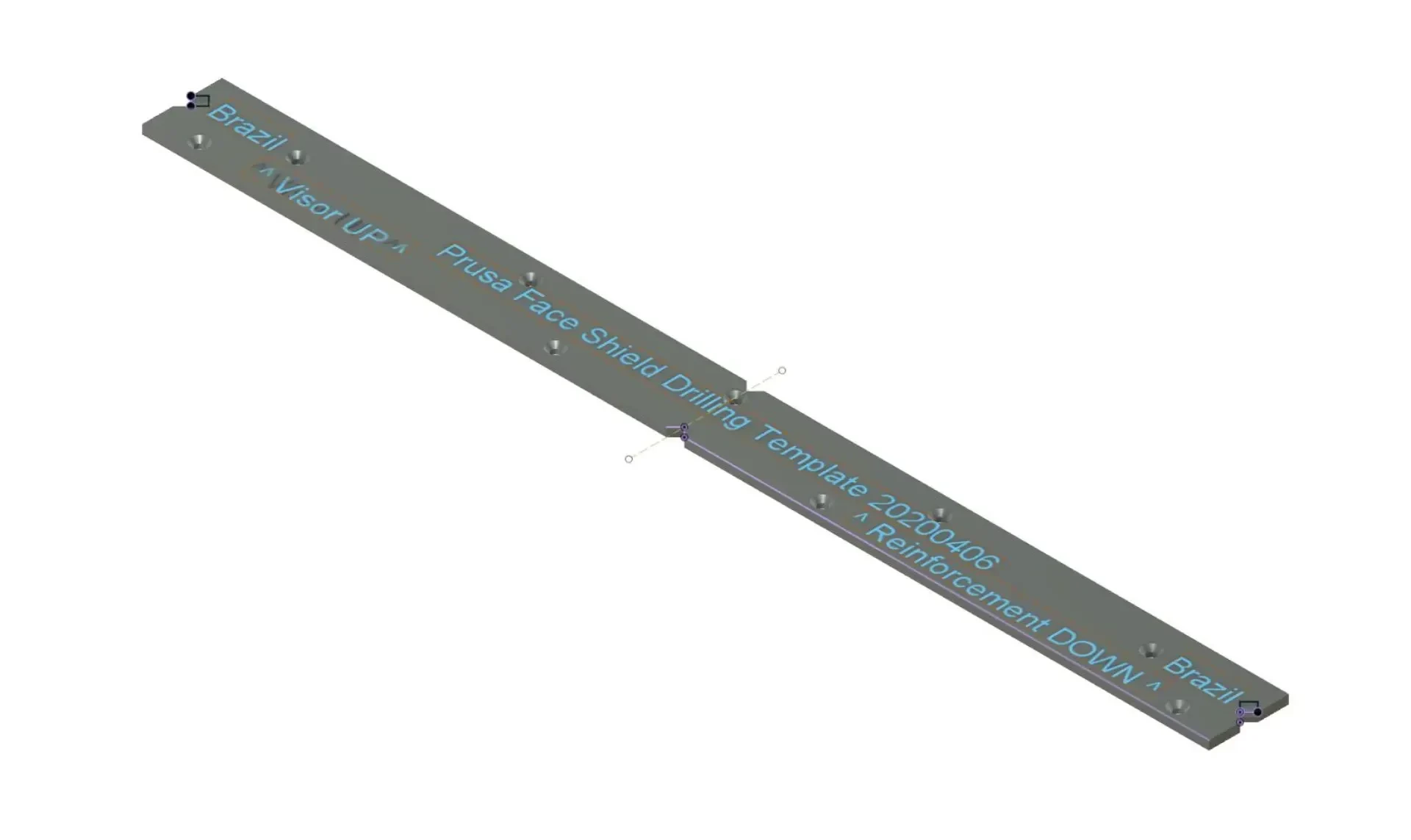

Шаблон шириной 240 мм для сверления прозрачных листов под защитную маску Prusa — RC2/3. Пара дополнительных отверстий (см. мой ремкс), чтобы обеспечить различные варианты крепления (портрет А4). Я использую отверстия диаметром 6 мм для Prusa Shield, и в целом результаты хорошие. Вы можете просверлить два дополнительных отверстия диаметром 8 мм, чтобы учесть проблемы с точностью сверления вручную, или вообще не сверлить их, если они вам не нужны.

Отверстия в шаблоне для стандартной рамы Prusa RC2/3 помещают верхнюю часть прозрачного листа примерно на 1 мм ниже верхней части рамки Shield — это немного выше, чем на чертежах прозрачного листа Prusa.

Что касается формата A4, я предлагаю использовать альбомный формат A4 и избегать ремиксов и т. д. Потренируйтесь на бумажном картоне, прежде чем использовать драгоценный прозрачный лист, чтобы убедиться, что все работает так, как вы ожидаете — вы знаете, что это имеет смысл!

Края в центре с насечкой для выравнивания, если вам нужно это сделать.

Текст неаккуратный, извините.

Обновление: 20200406

Отверстия, расположенные ближе всего к левому и правому краям, уменьшены на 1 мм, чтобы облегчить установку прозрачного листа на козырьки.
Обновлен текст.
Добавлены полувыемки для выравнивания верхнего края прозрачного листа для бразильского ремикса.
Добавлены файлы сопел 0,6.
Распечатать инструкции

Для достижения наилучших результатов распечатайте стандартные настройки 0,4. Я также напечатал 0,6 — быстрее, но не так красиво и точность, возможно, не такая хорошая, но я использую его, напечатал 0,6 без проблем.
