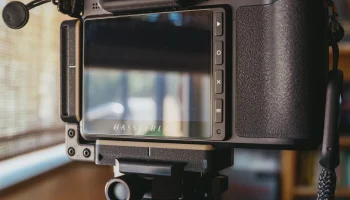

Изготовленный на заказ стандартный L-образный кронштейн A...

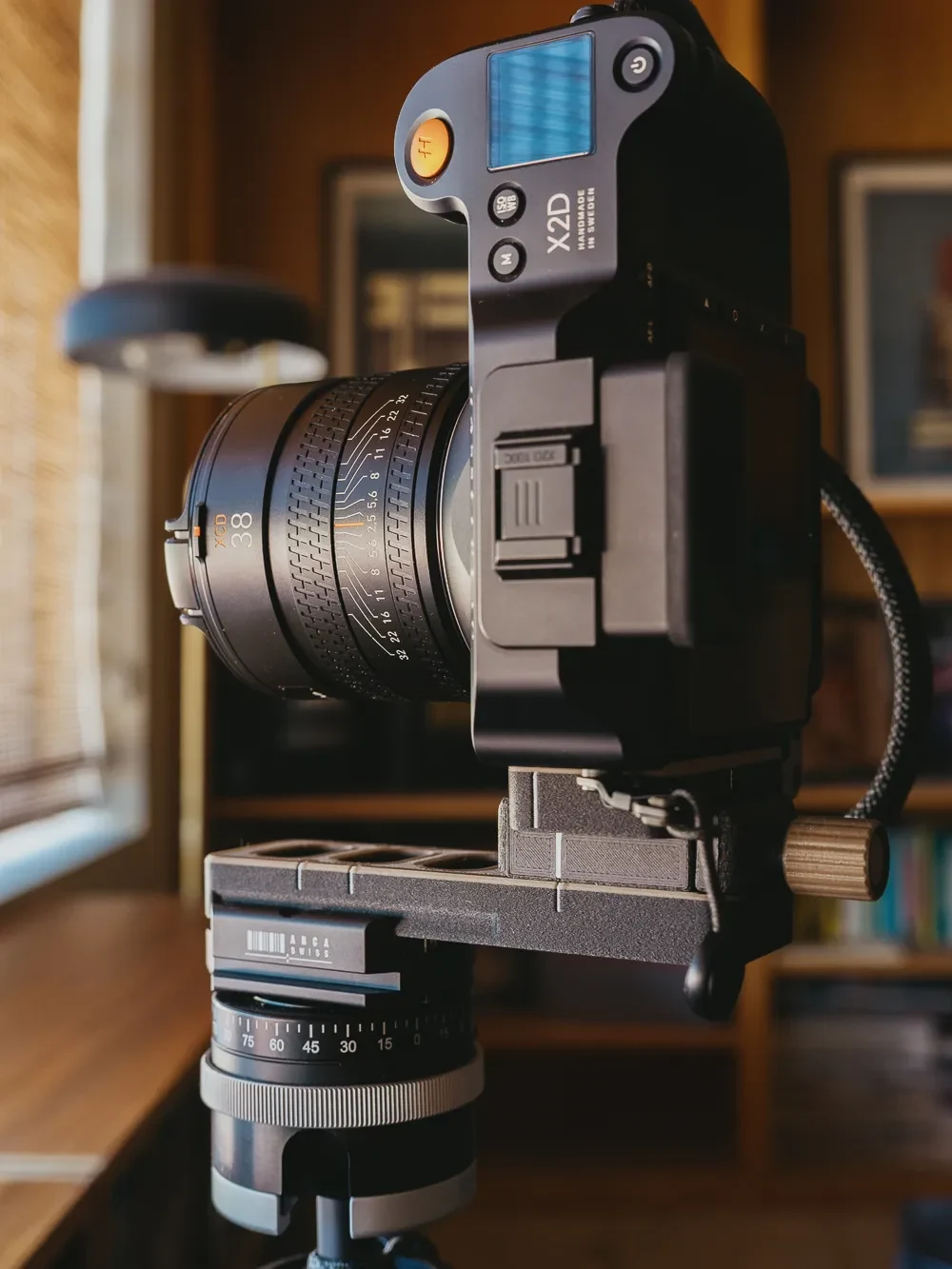

Мне нужен был специальный L-образный кронштейн для моего Hasselblad X2D, но я не смог найти на рынке то, что мне нужно. Я не хотел использовать клетку, чтобы сделать камеру тяжелее и громоздче, и не хотел цельную нижнюю пластину, а просто что-то легкое, что можно быстро и легко установить на камеру только при необходимости. Я считаю, что X2D2 абсолютно идентичен по корпусу и размерам, поэтому он должен подходить одинаково.

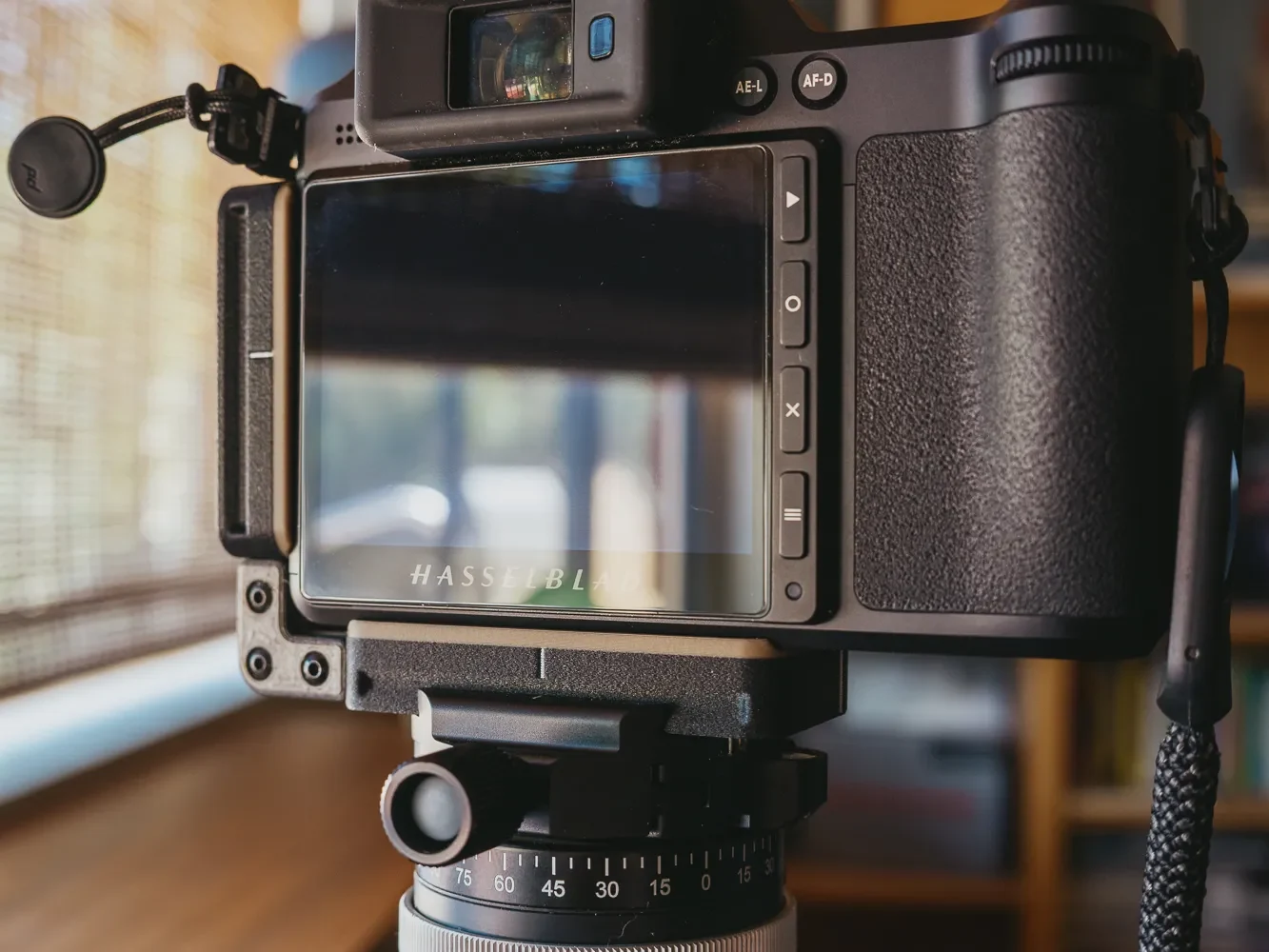

Он предназначен для размещения на корпусе камеры, поэтому его легко установить даже для тех, у кого есть только две руки. На кронштейне есть отметки центра, а также отметки фокальной плоскости камеры, которые пригодятся для узловой пластины (см. другие мои модели).

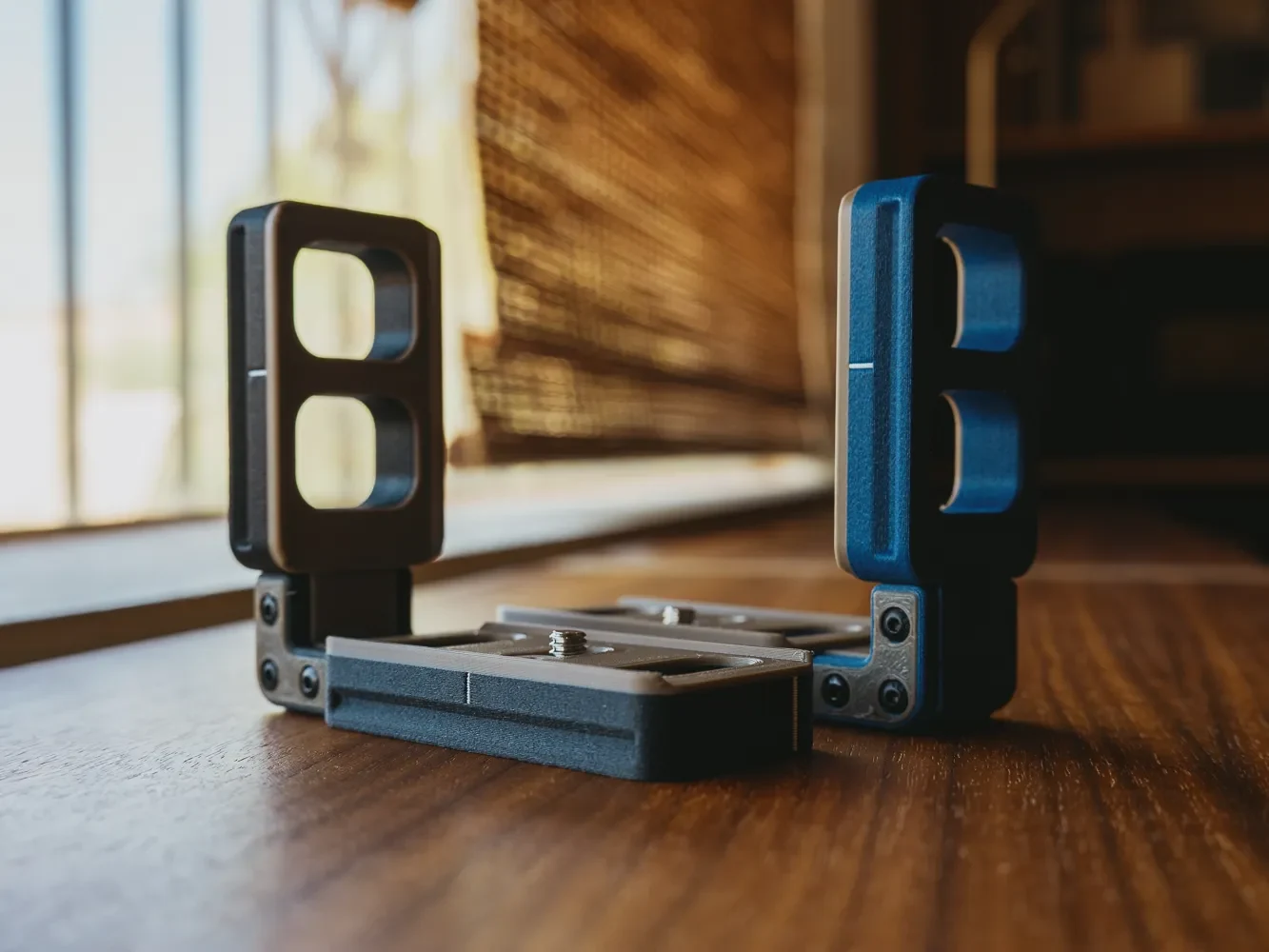

Предполагается, что это модель из нескольких материалов и нескольких цветов, поэтому ее не так просто распечатать. Верхние слои желательно напечатать из ТПУ, чтобы максимально не поцарапать корпус камеры.
Для основных деталей я использовал Fiberon от Polymaker (ASA-CF08). Я не рекомендую печатать это из PLA. Я также не рекомендую использовать прямой PETG, так как он слишком гибкий. Некоторые смеси PETG-GF и PETG-CF тоже могут подойти. Я также использовал матовый ТПУ Sainsmart и немного белого PETG для отметок. Смело экспериментируйте :)
Я напечатал свой с 3 оболочками и заполнением гироида на 25%. Нижняя часть требует поддержки. Я рекомендую органические опоры, так как их будет легче удалить, установив настройку 0,2 (съемная) и установив угол узора на 45 градусов. Затем просто используйте плоский инструмент, чтобы вытащить все это.
Для печати с использованием нескольких экструдеров установите для экструдера температуру стола в соответствии с экструдером с основной нитью и установите одинаковые значения для интерфейса «Материал поддержки/плота» и экструдера «Материал поддержки/плота/юбки». Это предотвратит использование слайсером нескольких материалов в опорах (работает только для органических подложек), так как это вызовет проблемы с удалением.
Также необходимо:
Обычный винт для штативной пластины 1/4. Я использовал эти, они идеально подходят: https://www.amazon.com/dp/B07PB99Y5B
1x25 мм винт M3
6 винтов M3 8 мм (2 из них могут быть до 12 мм)
Я добавил небольшую заглушку, которую следует распечатать из ТПУ, чтобы винт не упал из основания. В итоге я предпочел это использованию отверстия с резьбой.
Использование метчика M3 на несколько мм в отверстиях для винтов облегчит вкручивание винтов. Поработайте некоторое время винтами внутри отверстий с зазором, чтобы убедиться, что они могут скользить. Я предпочитаю держать все это плотно, чтобы предотвратить перекос.
ВАЖНОЕ ПРИМЕЧАНИЕ. Очевидно, что он сделан из пластика. Я не знаю, сколько времени это продлится. С правильной нитью он должен быть достаточно прочным, но только не в том случае, если кто-то висит на нем, как шимпанзе. Пожалуйста, проявите рассудительность, прежде чем решить использовать его с дорогой камерой. Я думаю, что ТПУ должен свести к минимуму риск поцарапать корпус, но я специально не пытался поцарапать свой.
Мой сайт: https://www.davidpichevin.com
