Пильный стол для Dremel 3-3/8 в циркулярной пиле......

Я купил станок Dremel Blueprint Sawstation, чтобы резать плоскую заготовку для своего фрезерного станка с ЧПУ Carvera. Сама пила, которую также можно приобрести отдельно от Sawstation, очень хороша — она способна резать древесину, пластик или алюминий на глубину до 1 дюйма, а мощность аккумулятора и небольшой размер делают ее удобной в использовании.

Однако я обнаружил, что таблица не подходит для моих целей. Хотя пильный диск может делать пропилы глубиной до 1 дюйма, направля��щая пилы подходит только для заготовок толщиной менее 7/8 дюйма и шириной менее 10 дюймов. Я хочу иметь возможность резать заготовку шириной до 12 дюймов и толщиной 1 дюйм. Кроме того, направляющая пилы имеет слишком большой люфт, что затрудняет получение прямого реза. У нее довольно большая площадь основания, поэтому почему-то она оказывается одновременно слишком большой и слишком маленькой для того, что я хотел.

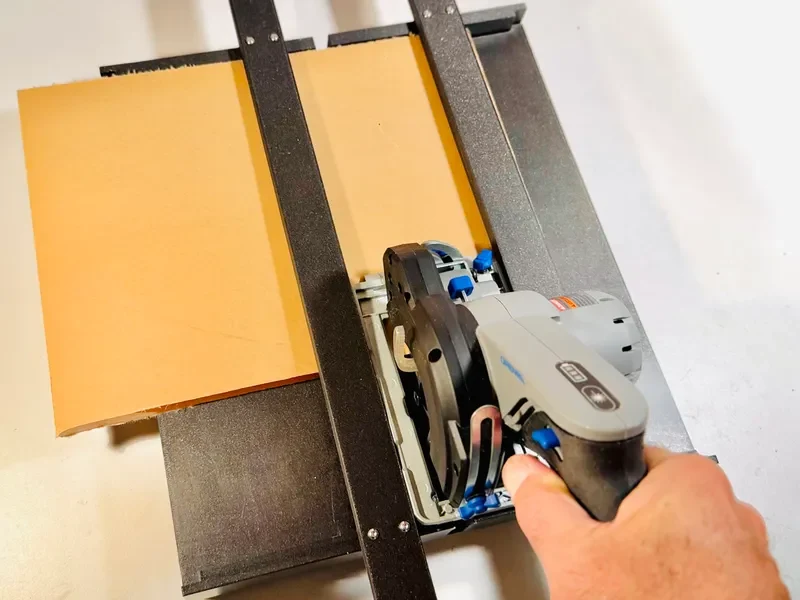

Поэтому я разработал компактный стол, на котором можно разместить материалы шириной до 12 дюймов и толщиной 1 дюйм. Вместо фиксированной направляющей пилы, прикрепленной к столу, она имеет плавающую направляющую пилы, которая опирается на верхнюю часть заготовки, но удерживается на месте с обоих концов, поскольку она перекрывает концы стола, так что она остается перпендикулярной столу и заготовке. Направляющие пилы выходят за пределы конца пропила, помогая поддерживать выравнивание пилы в начале и в конце пропила.

Печать

Для удобства все части содержатся (как отдельные части составного объекта) в одном файле STEP. В слайсере их следует разделить на отдельные объекты для печати, а затем собрать, как описано ниже.

Я напечатал это PLA с соплом 0,4 мм, используя настройку СКОРОСТЬ 0,2 мм в PrusaSlicer.

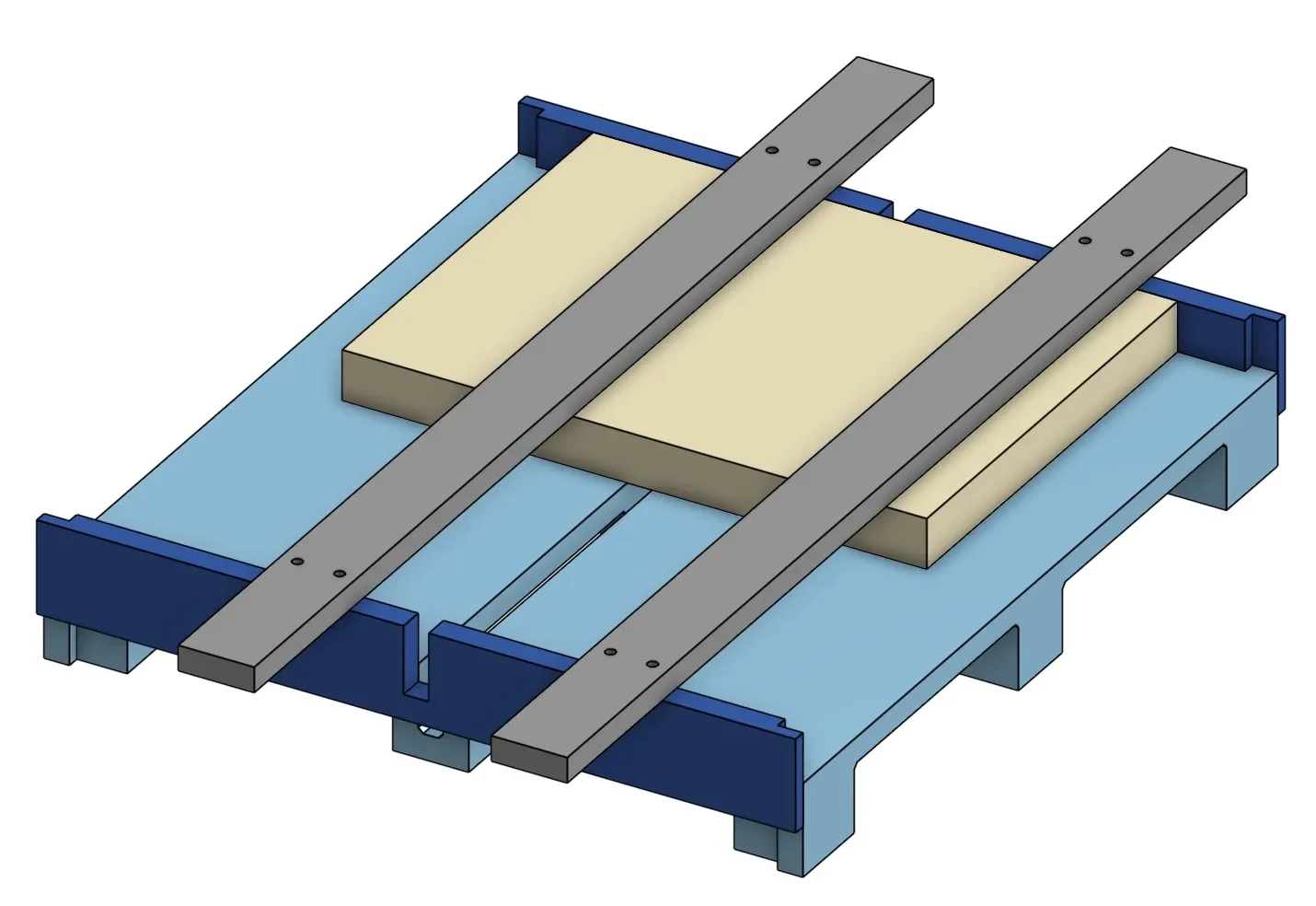

Распечатайте стол (голубой на картинке) в перевернутом виде без подставок. Он почти заполняет печатную платфо��му Prusa XL.

Две концевые направляющие (темно-синие) можно печатать одновременно, лежа на боку.

Каждая направляющая пилы (серая) заполняет диагональ Prusa XL, поэтому ее необходимо распечатывать по одной.

Сборка

Может потребоваться небольшая шлифовка скользящего соединения между направляющей пилы и столом, чтобы удалить неровности печати и линии слоев, чтобы направляющая пилы легко скользила вверх и вниз по столу без заеданий, сохраняя при этом плотное прилегание. Также помогает смазка парафином или другим воском.

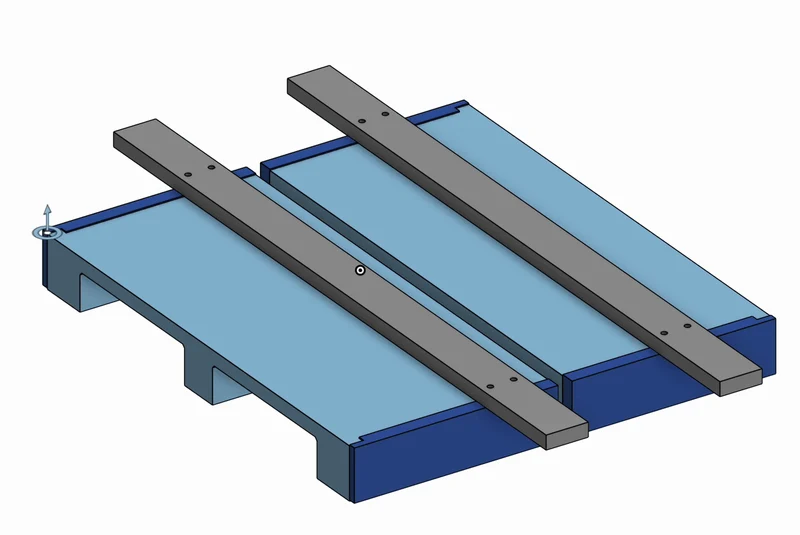

Используйте 8 винтов M3, чтобы собрать плавающую направляющую пилы, как показано выше в сером и темно-синем цветах, оставив их пока немного затянутыми. Винты нарежут собственную резьбу. (Винты №6 тоже подойдут, но они немного больше, чем M3, поэтому может потребоваться небольшое сверление). Следите за тем, чтобы прорези для пильного полотна на столе и на темно-синих торцевых направляющих совпадали.

Отверстия в направляющей пилы немного больше размера, поэтому узел можно отрегулировать так, чтобы он плотно и ровно прилегал к столу. Используйте саму пилу в качестве направляющей, чтобы отрегулировать расстояние между направляющими пилы (серые на рисунке) для плотного прилегания.

Когда вы убедите��ь, что направляющий узел плотно прилегает, имеет квадратную форму и параллелен, затяните винты, а затем осторожно снимите узел со стола, не нарушая его позиционирования.

Нанесите светлые шарики клея CA (т. е. суперклея) вдоль восьми соединений нижней части серых деталей, где они встречаются с темно-синими деталями. Капиллярное действие втянет клей между серыми и темно-синими деталями, и когда клей схватится, сборка будет жестко соединена.

Другие пилы

Файл STEP создается на основе параметрической модели, поэтому я могу легко создать таблицу, подходящую для других пил. Для этого мне понадобится

Глубина пропила

Расстояние от левого края пилы до центра полотна

Расстояние от левого края пилы до правого края
