# Свисток Low D — шарнирный ключ с возвратной резинкой (проверка концепции)

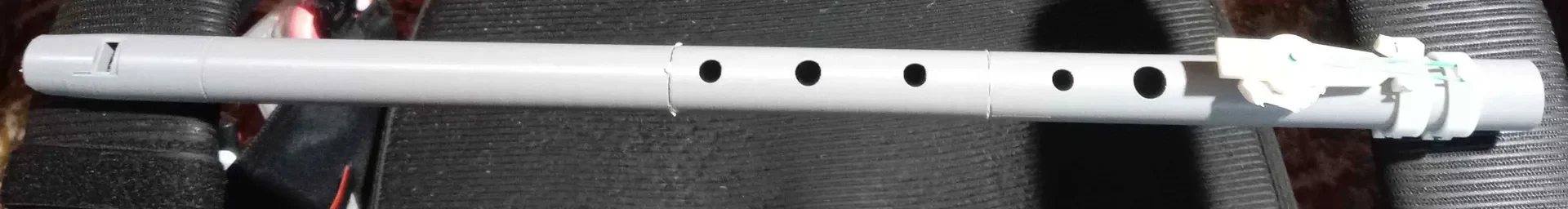

Запасной ключевой механизм для печатного свистка Low D, созданный после
Цельная гибкая шпонка из PETG постоянно утомлялась и трескалась. Этот дизайн
вместо этого делит работу на три отдельные, независимо работающие части
просить одну тонкую пластиковую секцию быть одновременно шарниром и пружиной.
## Статус: подтверждение концепции, а не законченная/отполированная деталь
Это работает — петля вращается свободно, ремешок возвращает ключ в исходное положение.
постоянное положение покоя, а подушечка достаточно хорошо закрывает тональное отверстие, чтобы
доказать работу механизма. Он НЕ представлен как окончательный вариант, готовый к копированию.
дизайн:
— В настоящее время для уплотнения подушечки используется кусок пенопласта для коврика для йоги, приклеенный
суперклей. Клей вступил в реакцию с пеной (за время работы заметно нагрелся).
отверждение) — все еще можно использовать, но более прочный материал и более мягкий клей.
(контактный клей, горячий клей или двусторонняя пенопластовая лента), скорее всего,
обеспечить более чистое и повторяемое уплотнение.
— Звук при тестировании получился немного приглушенным — смесь неидеальных пэдов
уплотнение и размер руки тестера борются с шириной Low D
расстояние между пальцами в целом (проблема аппликатуры/досягаемости, а не механизма
вина).
— Во время тестирования использовались аппаратные замены (стяжки вместо
Болты М3 на прижимные кольца, так как метизов М3 еще не было под рукой) --
отлично работает в качестве стендового испытания, но болты М3 рассчитаны на длительный срок службы.
застежка.
## Как это работает
— Кольцо: зажимы вокруг корпуса свистка, разделенные застежкой-болтом.
(тот же дизайн, что и у предыдущих моделей свистка/дизи из этой серии).

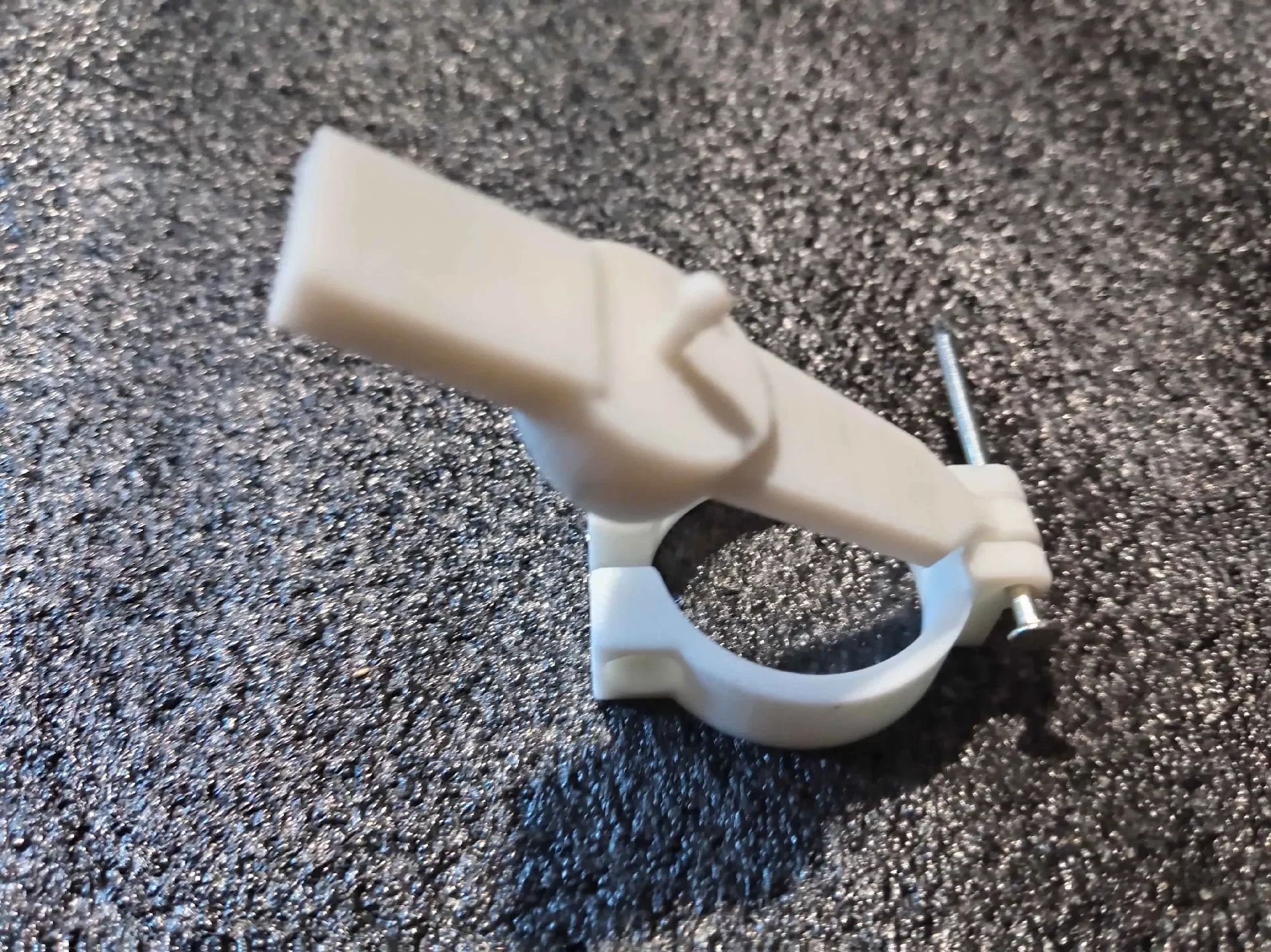

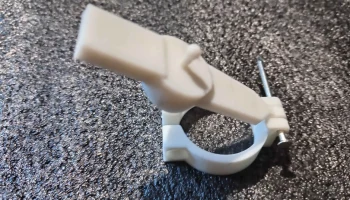

— Штифтовая петля: перемежающиеся кулачки (как у дверной петли) с
сквозное отверстие для металлического штифта. Чистое вращение — без пластического изгиба, поэтому
никакой усталости на самом шарнире. В настоящее время приколот со срезанным гвоздем
половина диаметром 2 мм и длиной 15 мм, плотно прилегающая к отверстию; уютный (не
свободный) подошёл
обнаружено, что он добавляет достаточное трение, чтобы противостоять чрезмерному раскачиванию само по себе, поэтому
отдельный механический стопор не требуется.

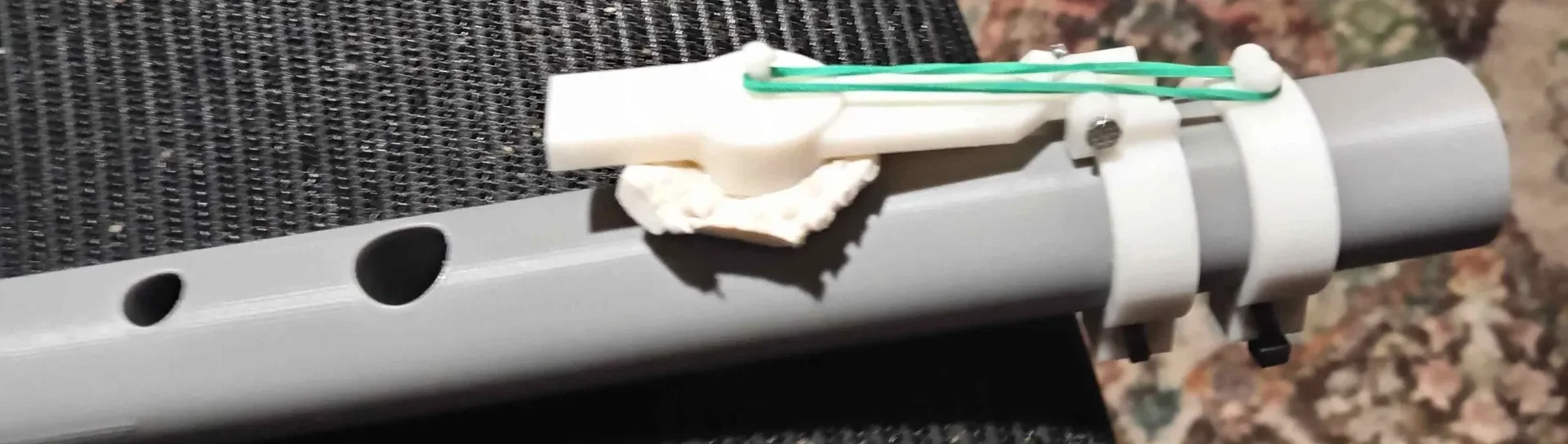

— Резиновая пружина: резинка, натянутая между штифтом на
внешняя поверхность колодки и штифт на втором отдельном анкерном кольце дальше
вдоль трубки. Нажатие клавиши растягивает ремешок; выпуск позволяет
он снова открывает ключ. Растянутая резинка создана для
тысячи повторяющихся циклов, чего не может сделать тонкая печатная стена -
ранее напечатанная пружина с гибким язычком продолжала ломаться либо из-за своей собственной
усталость или сила, необходимая для освобождения свежего сустава сустава
маршрутизация прямо через него.

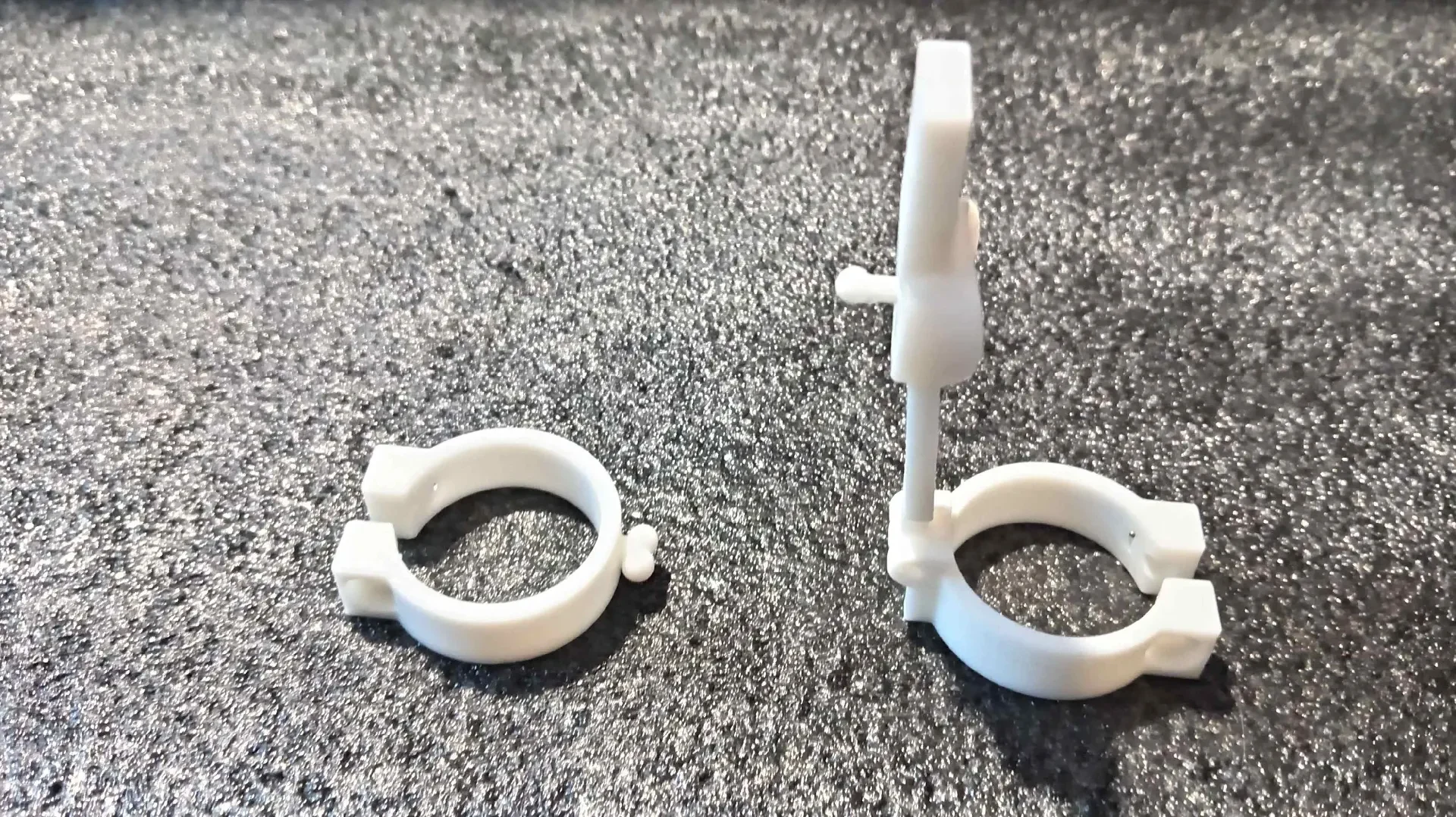

— Анкерное кольцо: второе маленькое кольцо, использующее ту же конструкцию зажима, что и
основное кольцо, которое можно перемещать в любое положение по трубке и
перед затяжкой поверните на любой угол. Не существует единственного «правильного»
позиция рассчитана заранее. Тестирование показало, что до тех пор, пока
в ленте есть некоторое натяжение, точное положение неизвестно
критический.
— Подушечка: сжимаемая подушечка, приклеенная к внешней поверхности клавиши,
запечатывание тонового отверстия при нажатии.
## Что вам понадобится для его создания
— Печатные детали (кольцо, шпонка/петля в сборе, анкерное кольцо)
— Гвоздь, разрезанный пополам, диаметром 2 мм и длиной 15 мм, для штифта (или
аналогичный небольшой стержень/проволока — просто должен плотно прилегать к отверстию)
— Болты М3 + гайки для обоих зажимных колец (стяжки работают как временное
замена)
— Небольшая резинка или разрезанная петелька эластичного шнура.
— Сжимаемый материал подкладки (в качестве первого теста использовался пенопласт для коврика для йоги);
более твердая пена или пробка для уплотнения уплотнений могут лучше герметизировать)
## История дизайна (почему это выглядит именно так)
За один вечер он претерпел несколько полных изменений:
1. Цельная гибкая шпонка (живой шарнир) — теоретически работала, но
PETG продолжал трескаться в тонкой зоне изгиба, даже после исключения
температура печати, вентиляторное охлаждение, плотность заполнения, количество стенок и
скорость печати как причина.
2. Штифтовая петля + печатная гибкая пружина — сама петля сработала,
но язычок все время ломался, то ли от собственной усталости, то ли от
сила, необходимая для освобождения свежего сустава.
3. Эта версия: штифтовый шарнир + отдельная пружина с резиновой лентой + независимая.
