Крепления для колец прицела для направляющей типа "ласточ...
Не удалось получить монтажные кольца, которые я хотел, по крайней мере, по разумной цене, поэтому я разработал свои собственные.

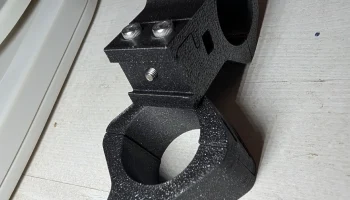

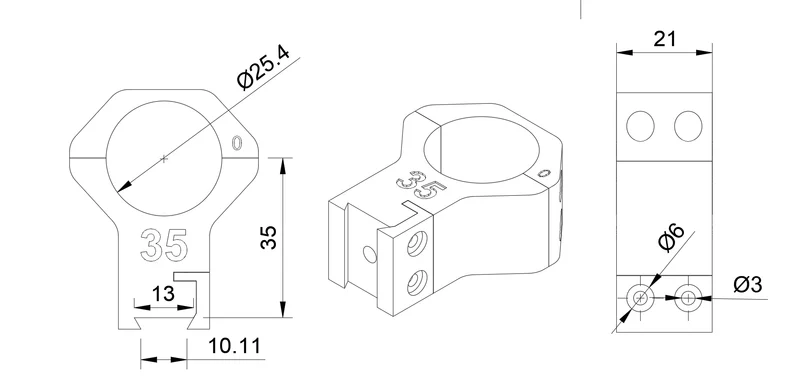

Крепление «ласточкин хвост» диаметром 11 мм, которое можно найти на многих пневматических винтовках и т.п. На винтовках PCP/малой мощности крепления достаточно прочные. В зависимости от материала, который вы используете, вы можете перейти к более сложным настройкам.

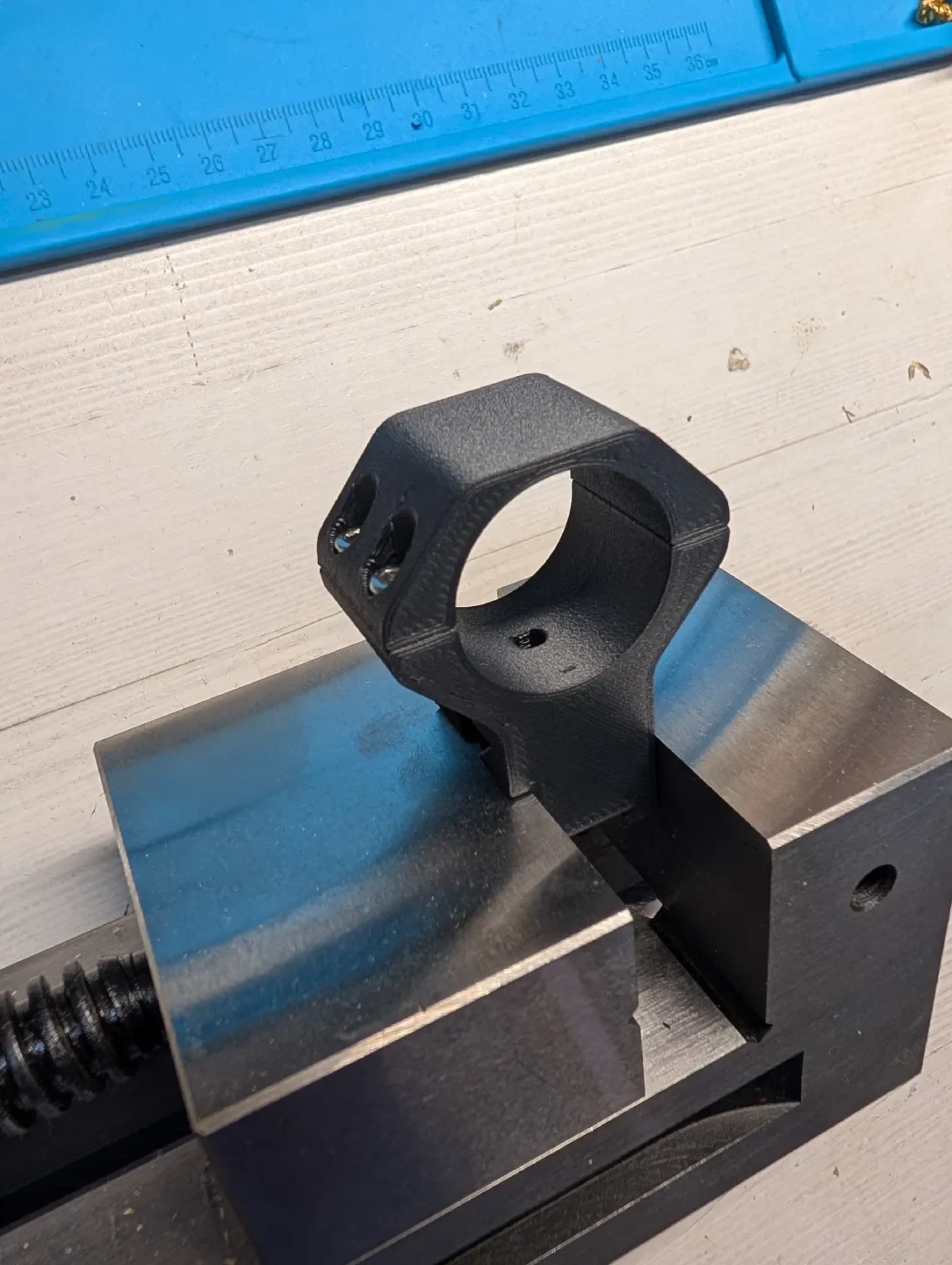

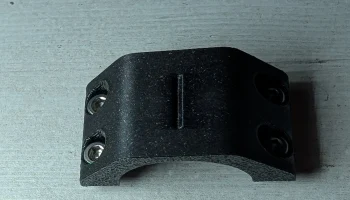

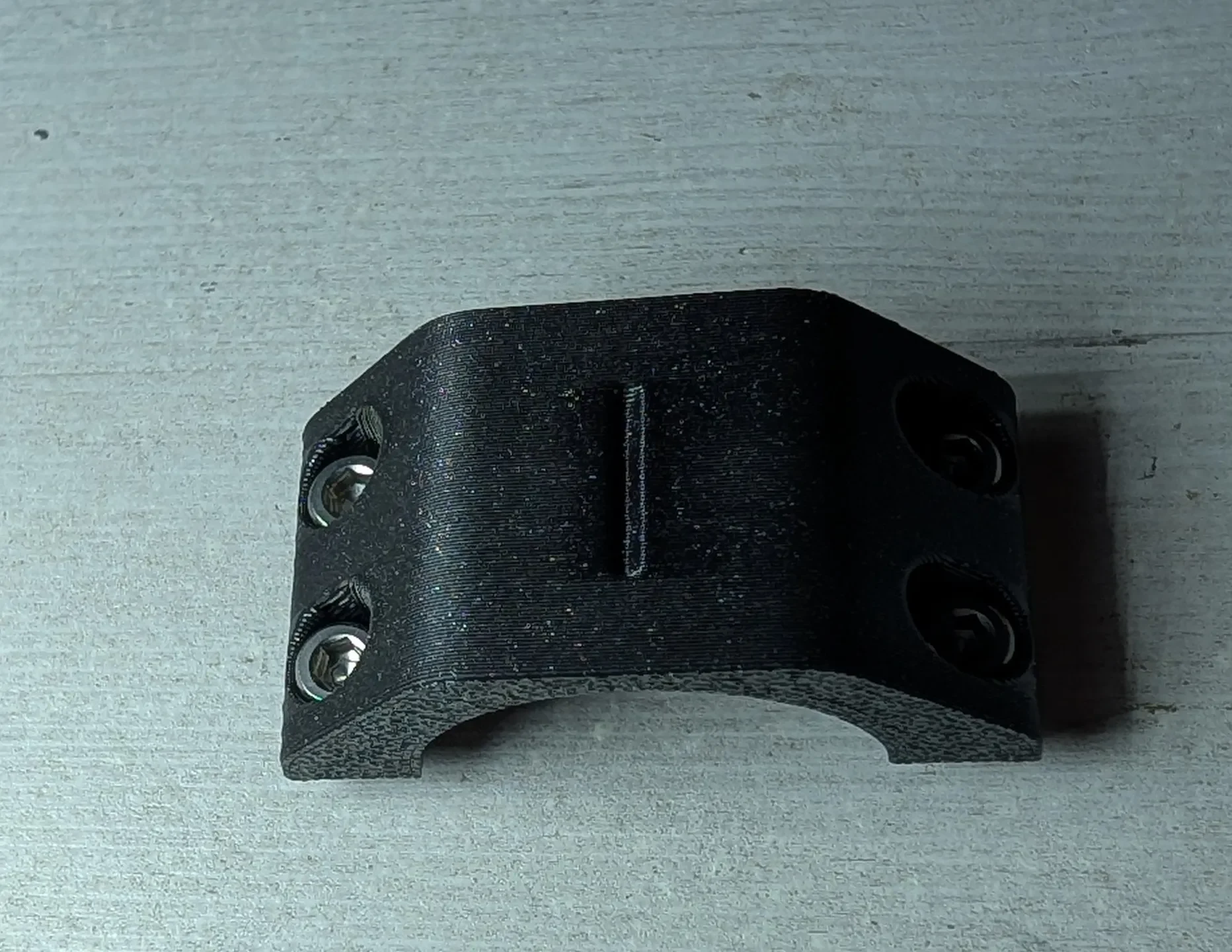

Сверху имеется маркировка, помогающая выравнивать прицел.

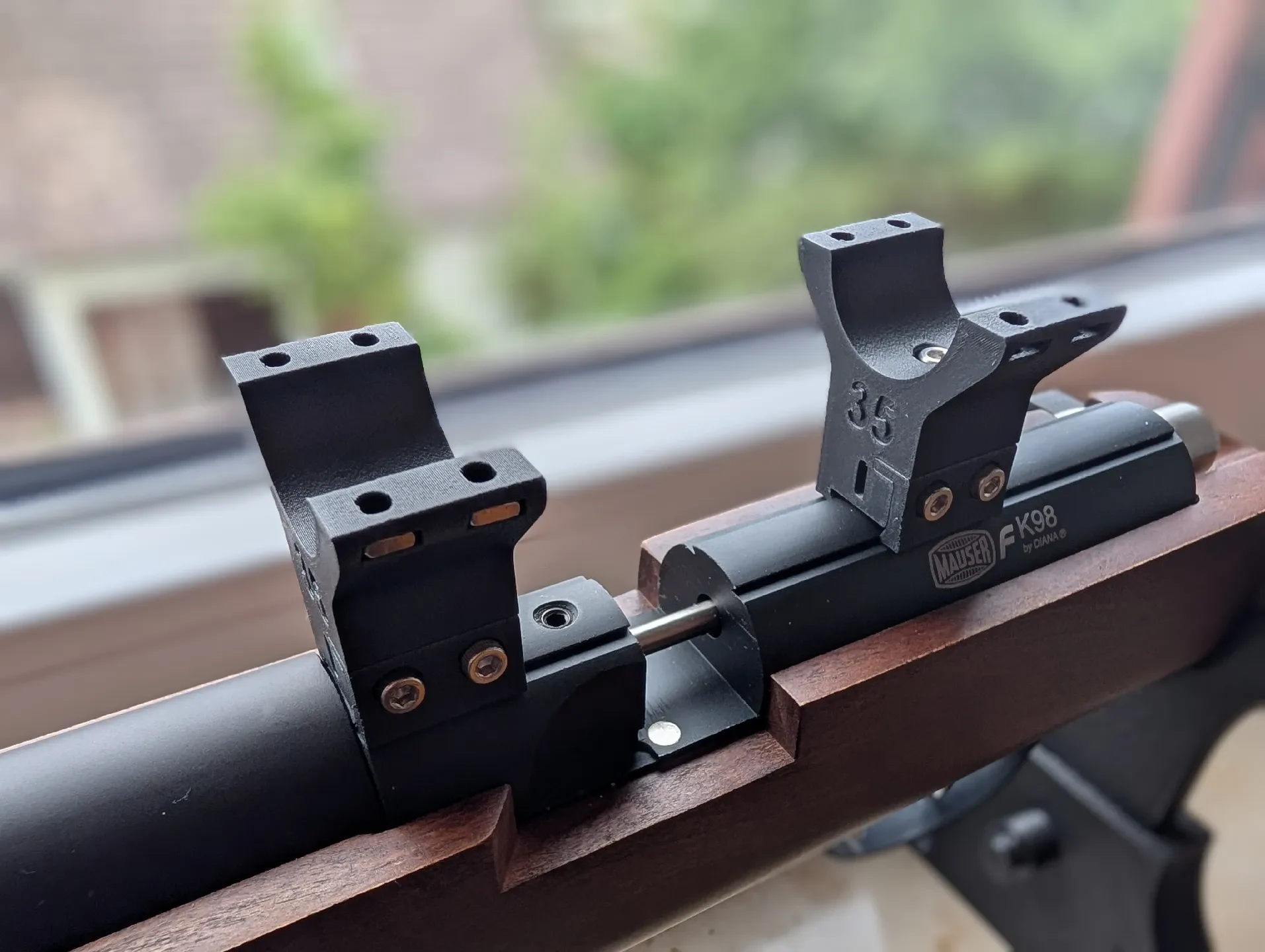

Я разработал его на основе планки моей Diana Mauser K98. При сравнении я обнаружил, что эти 11-миллиметровые направляющие не обязательно суперстандартизированы, поэтому YMMV. Дизайн допускает некоторые отклонения, пожалуйста, дайте мне знать, если у вас возникнут проблемы.

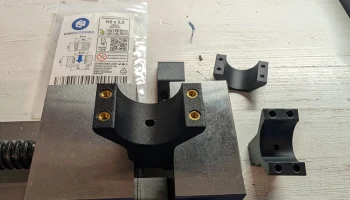

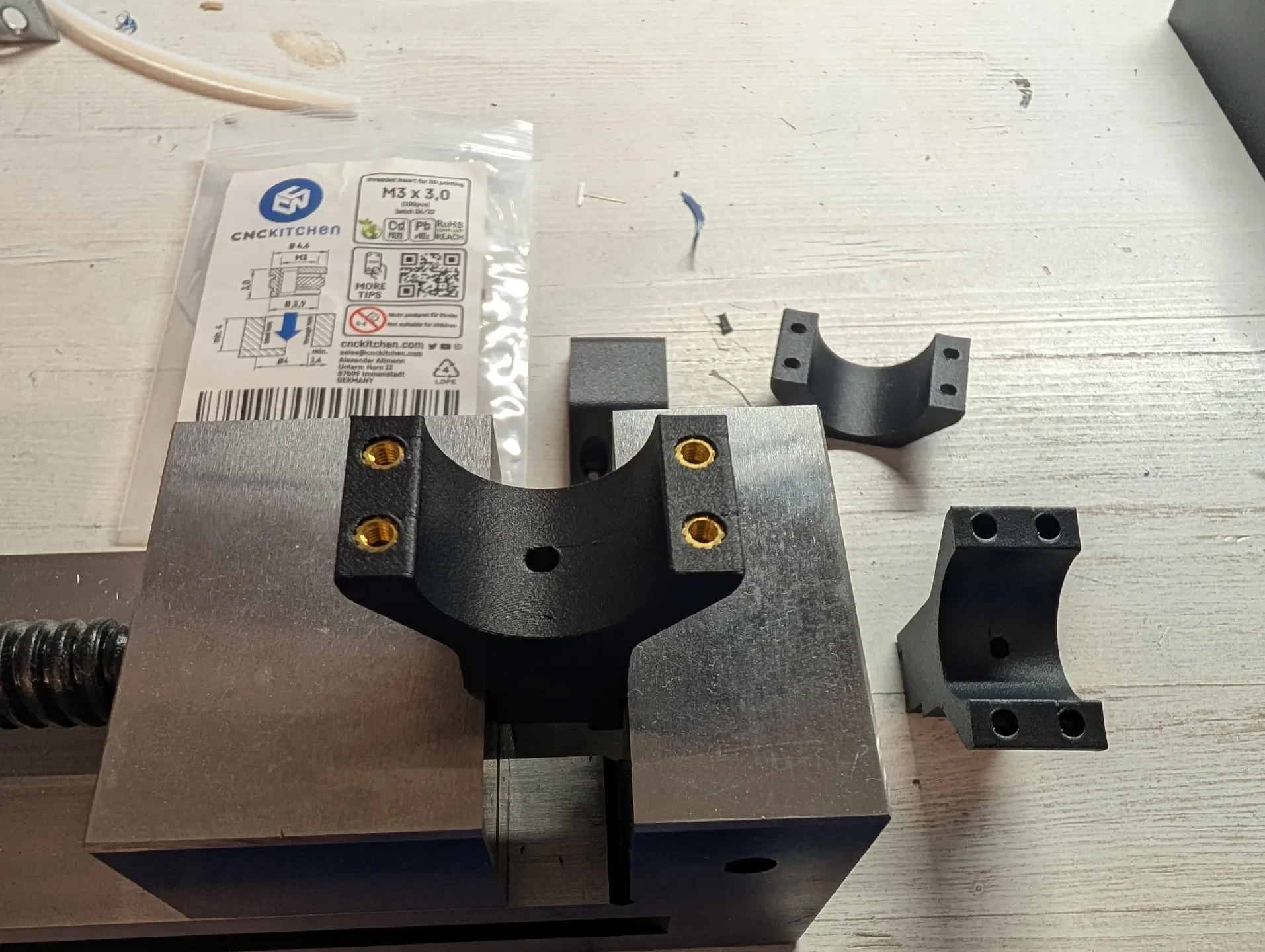

Самый легкий вариант — с термовставками. Он предназначен для коротких вставок M3 (отверстия 4x4 мм), например, от CNC-Kitchen.

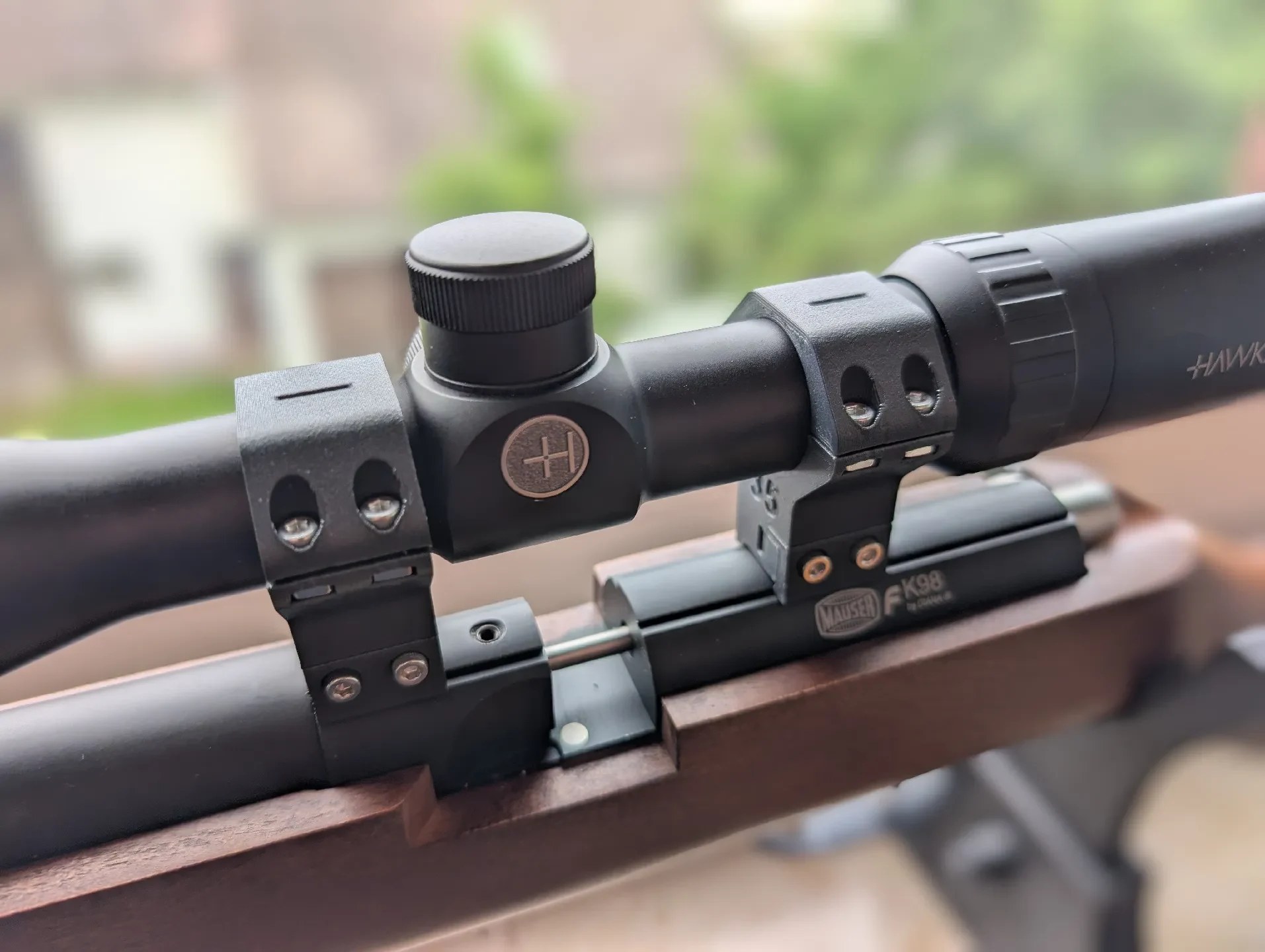

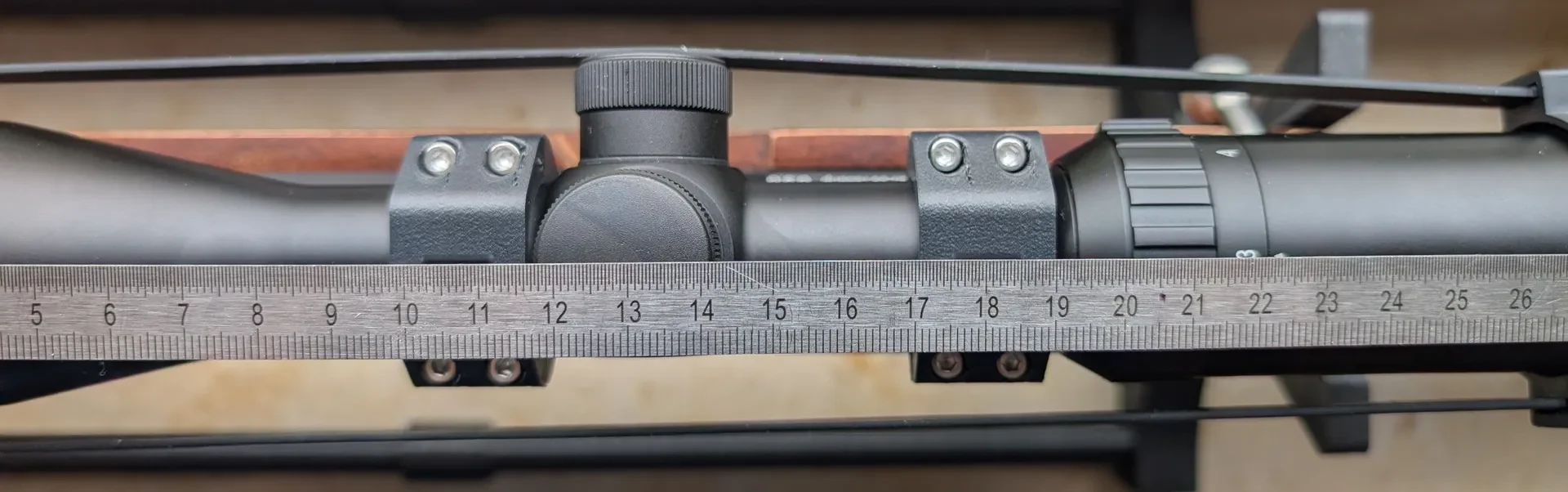

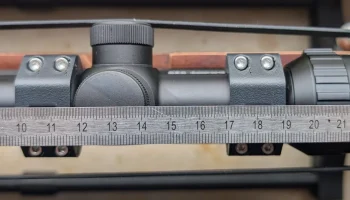

Мой Hawke Vantage прекрасно сочетается с прицелом Top с нулевым допуском, но если вы обнаружите, что прицел не закреплен, просто выберите другой вариант Top.
Требуемая длина болтов M3 варьируется в зависимости от варианта из-за конструктивных ограничений, я предусмотрел максимально возможное пространство для маневра, сохранив при этом изящный дизайн.

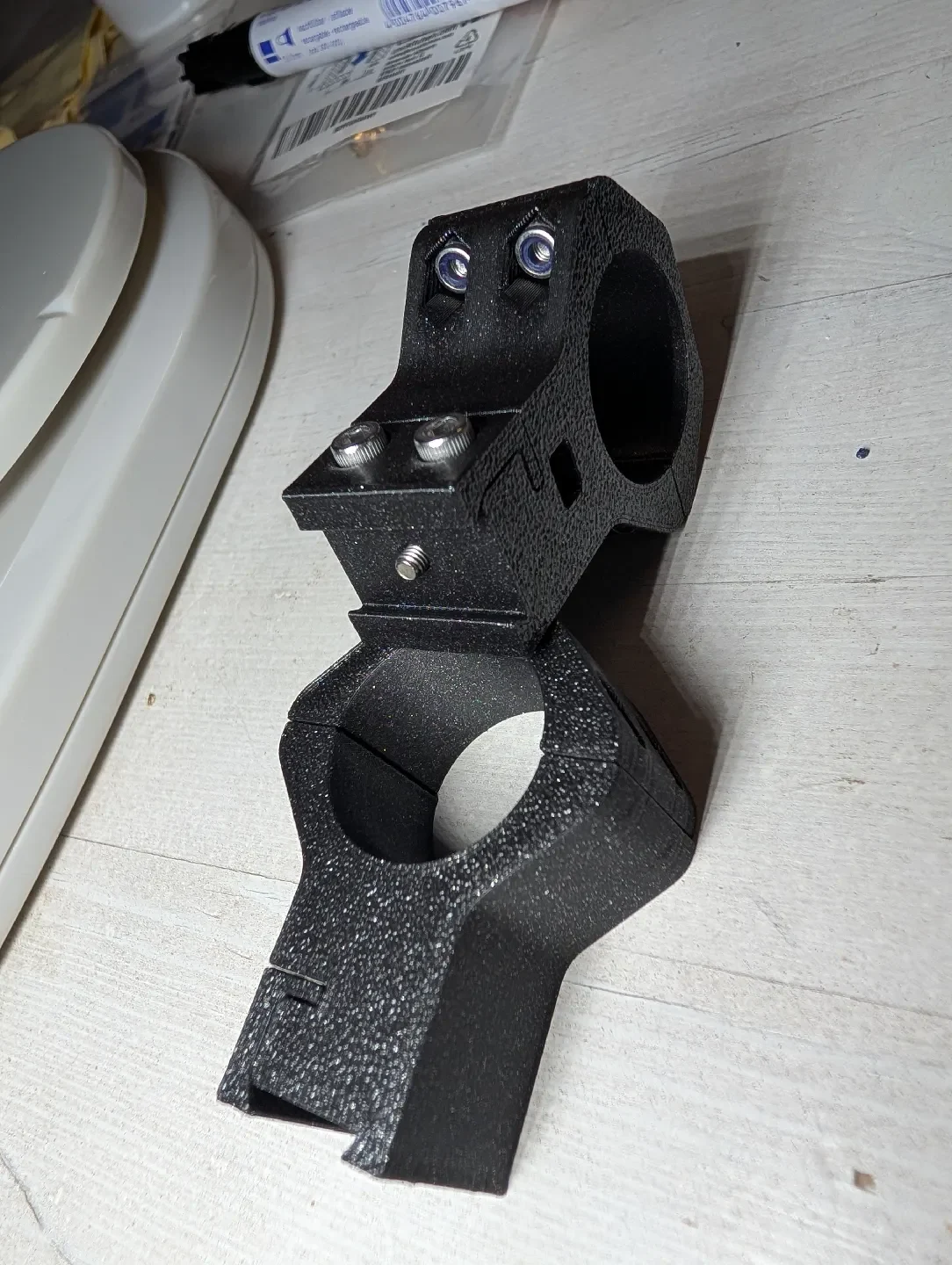

Во всех вариантах также есть возможность использовать либо установочный винт M3, либо обычный болт M3 для крепления к верхней части направляющей, чтобы при необходимости дополнительно предотвратить сползание по направляющей.
Я печатал в Prusament PCCF для максимальной долговечности. Некоторые фотографии сделаны с отпечатков Prusament Galaxy Black для быстрого прототипирования.
Ориентировка для печатных работ предоставляется без каких-либо подставок, но не позволяйте мне мешать вам!
Используйте ручную ��окраску швов, если хотите получить наилучший результат.
Не используйте PLA из-за проблем с ползучестью, в противном случае используйте материал в соответствии с вашими потребностями.
В качестве ориентира: при тестировании я использовал следующие размеры винтов с головкой болта M3 (если не указано иное). Вес приведен только для сравнения с одинаковыми настройками для всех вариантов в PLA! Разные орехи будут… скажем честно — не важно.

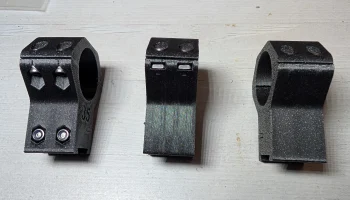

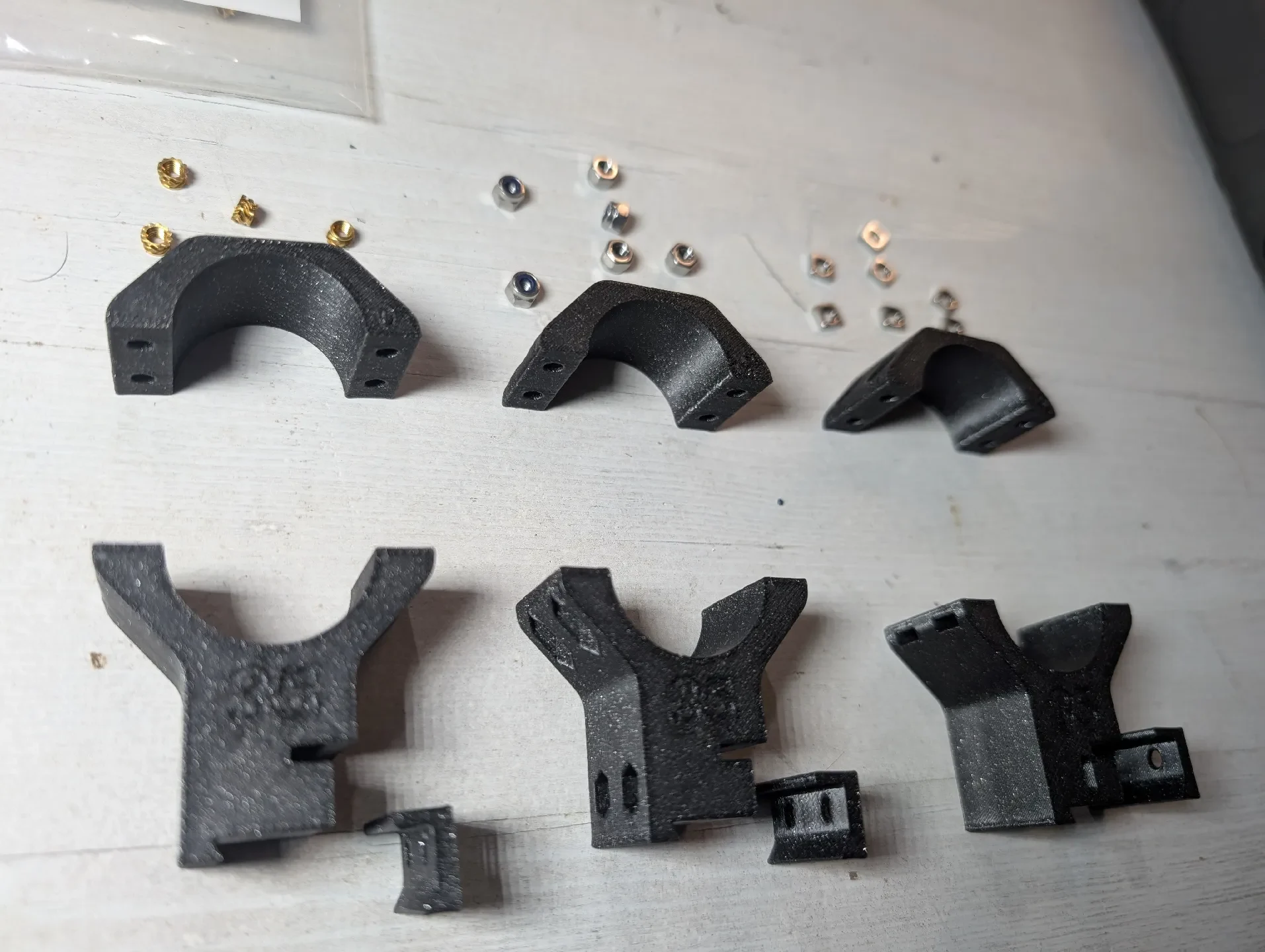

Вставить вариант
Вариант с шестигранной гайкой
Вариант с квадратной гайкой
Топ
4x М3x5
4x М3x6
4x М3x6
Зажим
2x М3x5
2x М3x20
1x М3x10
1x М3x14
слуга
Установочный винт M3x22
М3х18
М3х20
Вес
15 г
19 г
17г

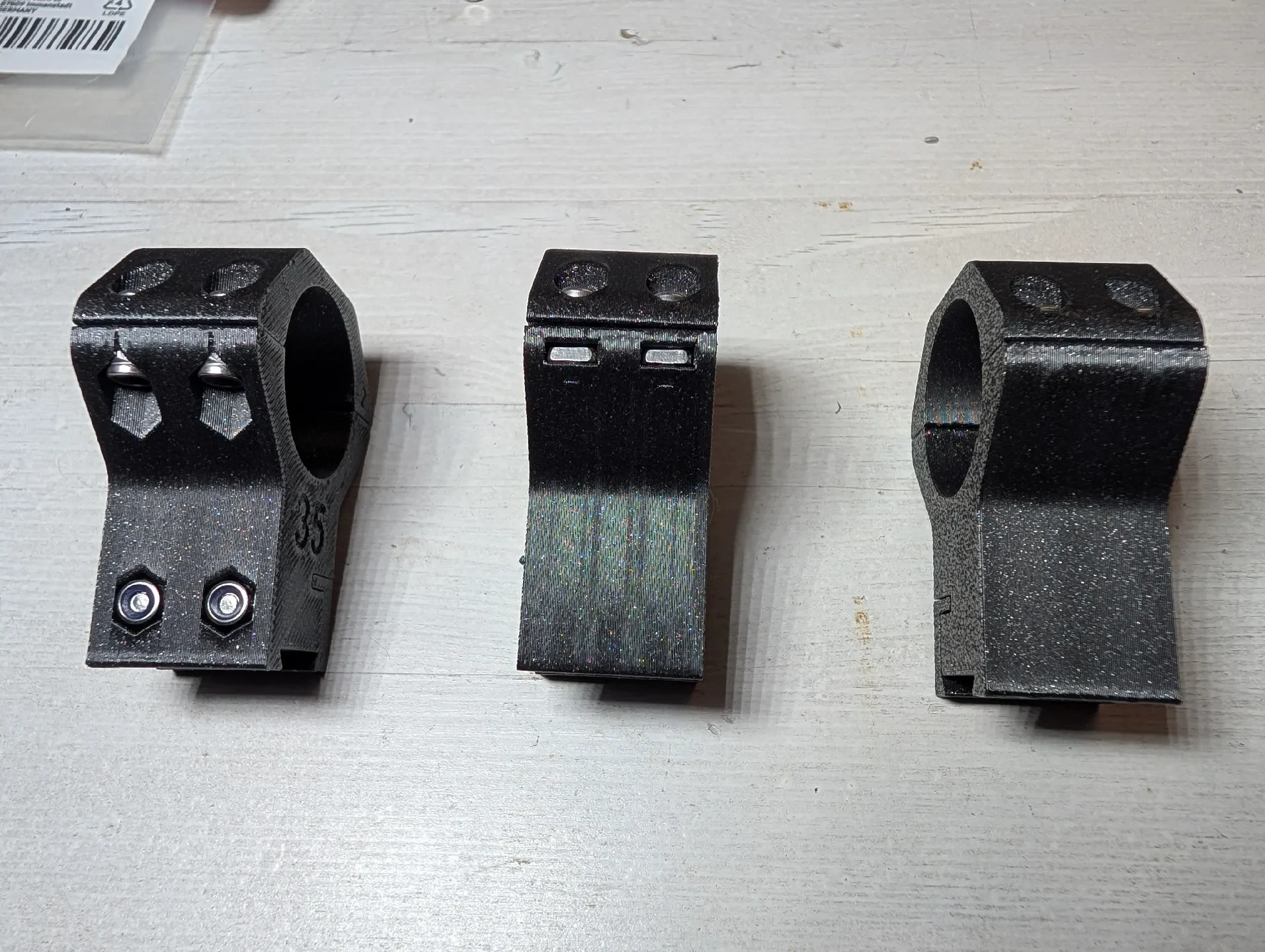

После тестирования всех трех мне лично больше всего понравилась версия с квадратной гайкой. Он предлагает лучший компромисс между удобством использования и прочностью. Но не сердись на меня, если потеряешь орех в поле...
