Модуль камеры ESP32 для Prusa XL
Описание
Поскольку оригинальная камера приятеля показалась мне слишком громоздкой и не было хорошей альтернативы креплению внутри корпуса для установки камеры ESP32, я решил создать свою собственную. Вдохновленный версией CORE One от KeepTheBOX, я хотел сделать ее визуально похожей на камеру Buddy3D для CORE One и максимально простой в использовании и установке. Поскольку наиболее доступными для меня были магниты Ø10х2,5 мм, я создал и этот вариант, и популярный Ø8х3 мм.
Особенности
Низкая стоимость (около 20 евро)
Требуется всего три магнита (Ø8 мм или Ø10 мм).
Совместим с Seeeduino Xiao ESP32S3 Sense (Elfa или KeepTheBOX).
Простая сборка и настройка
Кабельные зажимы для аккуратной установки
Аппаратное обеспечение
Необходимое оборудование для этого модуля:
1x Seeeduino Xiao ESP32S3 Sense
Длинная антенна для лучшего соединения Wi-Fi.
Кабель USB C с довольно гибким концом
3 магнита
Печать
Я использовал PLA, который работает нормально, но было бы полезно использовать более термостойкий материал.
Печат�� с поддержкой для достижения наилучшего результата на обложке
0,2 мм Высота слоя
Сборка
У Prusa есть официальное руководство по настройке камер ESP32 Справка Prusa
Вставьте модуль в крючки
Начните с размещения противоположной стороны камеры под крючком на короткой стороне, убедитесь, что порт USB C правильно установлен.
Пока модуль на��одится под небольшим углом, поместите квадрат камеры в держатель (при необходимости используйте инструмент для лучшего доступа).
Нажмите на модуль вниз, пока он не зафиксируется под двумя крючками спереди.

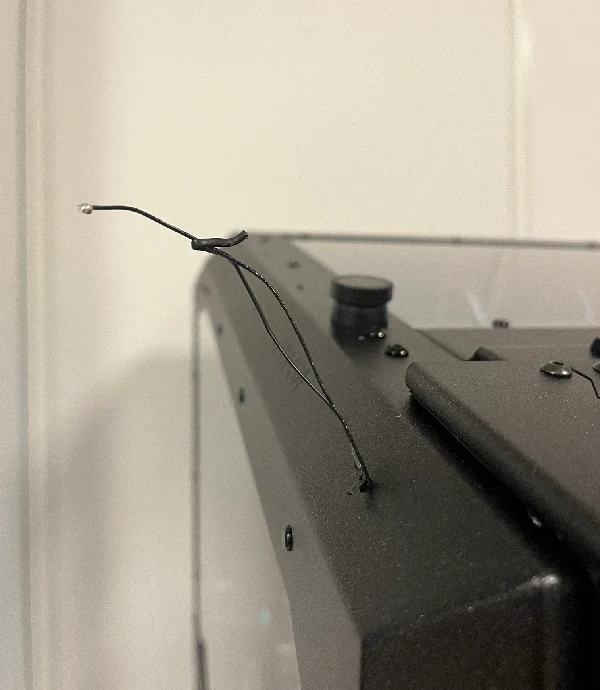

Для лучшего сигнала Wi-Fi рекомендуется использовать более длинную антенну. Затем поместите антенну через отверстие сбоку и вытащите одно из винтовых отверстий в корпусе.
Если используется оригинальная антенна, возможно, будет полезно сначала разместить антенну снаружи и подключить ее перед установкой.
Поместите магнит в держатель и соедините две части.
Подключите USB-кабель к Xiao (желательно, чтобы кабель был гибким и под правильным углом).

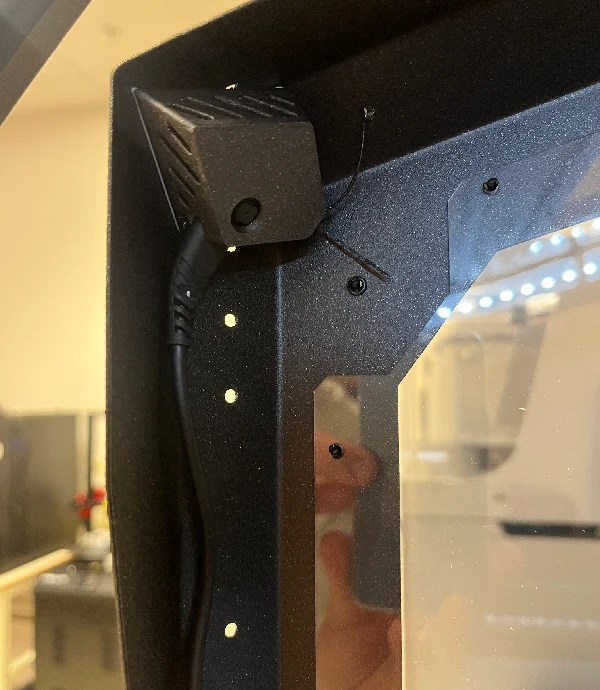

Поместите сборку камеры в верхний левый угол.
Разместите кабель сбоку и сзади для подключения к розетке питания.

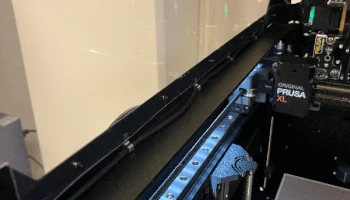

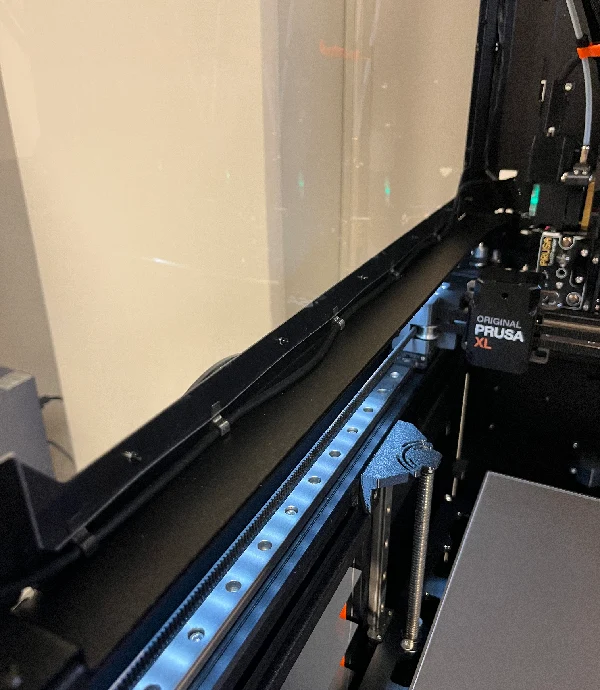

Кабельные зажимы можно использовать для закрепления кабеля по бокам, поместив их под стекло.
Я надеюсь, что этот модуль камеры сделает вашу установку более функциональной и чистой! Если да, обязательно поставьте лайк и скачайте, а если у вас возникнут вопросы, не стесняйтесь обращаться к нам!
Этот модуль создан совместно с Агдерским университетом.
