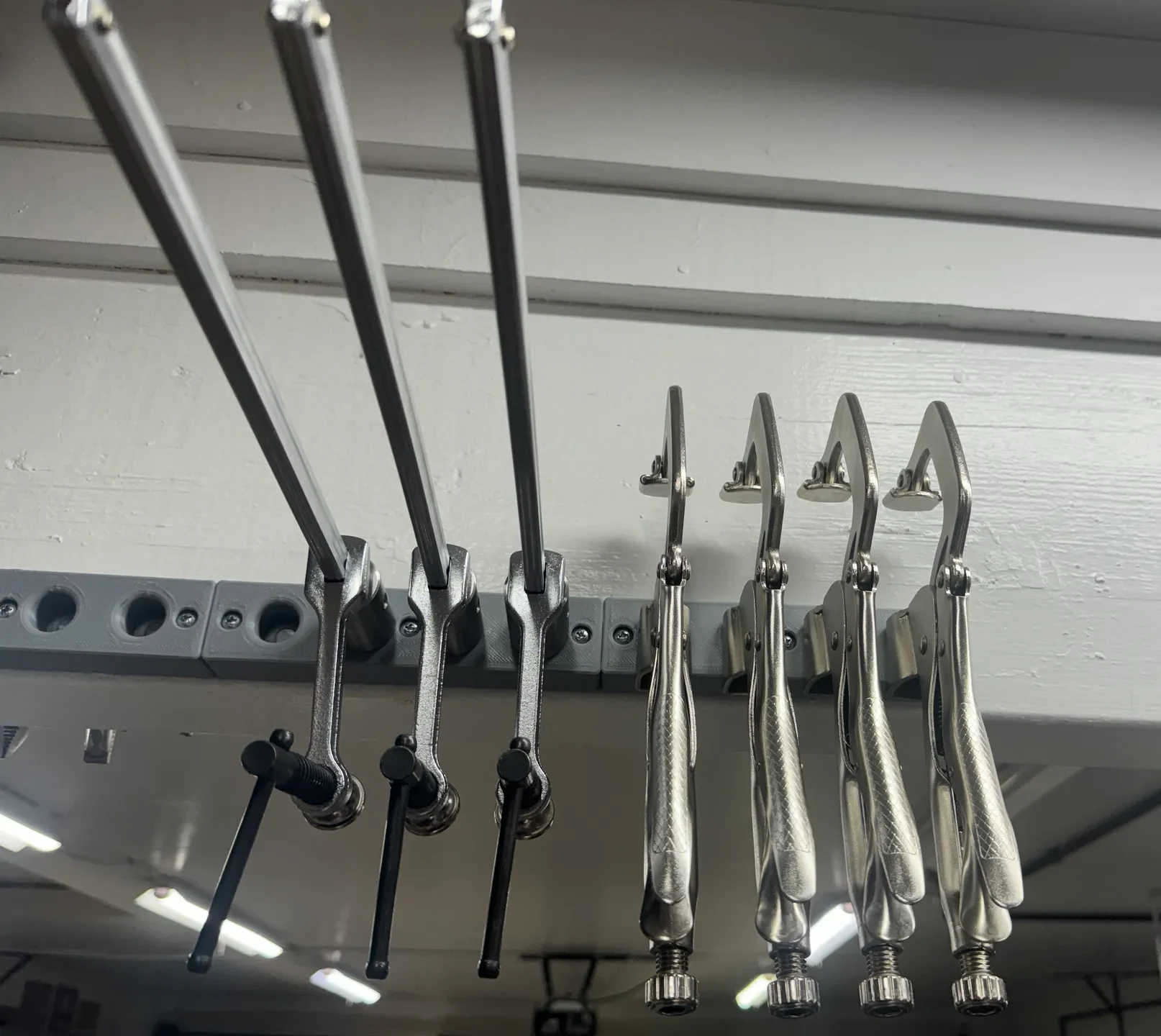

Я разработал эти держатели в первую очередь для того, чтобы зажимы для моего стола сварочных приспособлений не складывались в ящик и не мешались, но при этом были легко доступны. У меня есть потолочная балка, пересекающая часть моей мастерской, которая в противном случае занимала бы зря вертикальное пространство, поэтому я использовал ее, чтобы повесить на нее сварочные зажимы. Но их также можно прикрутить к стене или прикрепить к горизонтальному кронштейну, чтобы расположить зажимы для крепежного стола вертикально.

Они должны подходить к зажимам и приспособлениям диаметром 19 мм или 3/4 дюйма (практически одного и того же размера). Я считаю, что они подойдут к «быстрым зажимам» Fireball Tool, но в настоящее время я не могу это проверить, так как я модифицировал стандартные зажимы сварочных стержней, чтобы сделать свои собственные настольные зажимы. Если штифт 3/4 дюйма в нижней части зажима имеет длину 0,800 дюйма или длиннее, они должны соприкасаться с магнитом для дополнительного удержания. Магниты являются стандартными. Круглый неодимовый магнит размером 10 x 3 мм (Amazon и т. д.). Выемка для магнита рассчитана на запрессовку, однако я бы рекомендовал добавить каплю клея перед установкой магнитов. В отверстия для винтов можно установить винт №10 или M5.

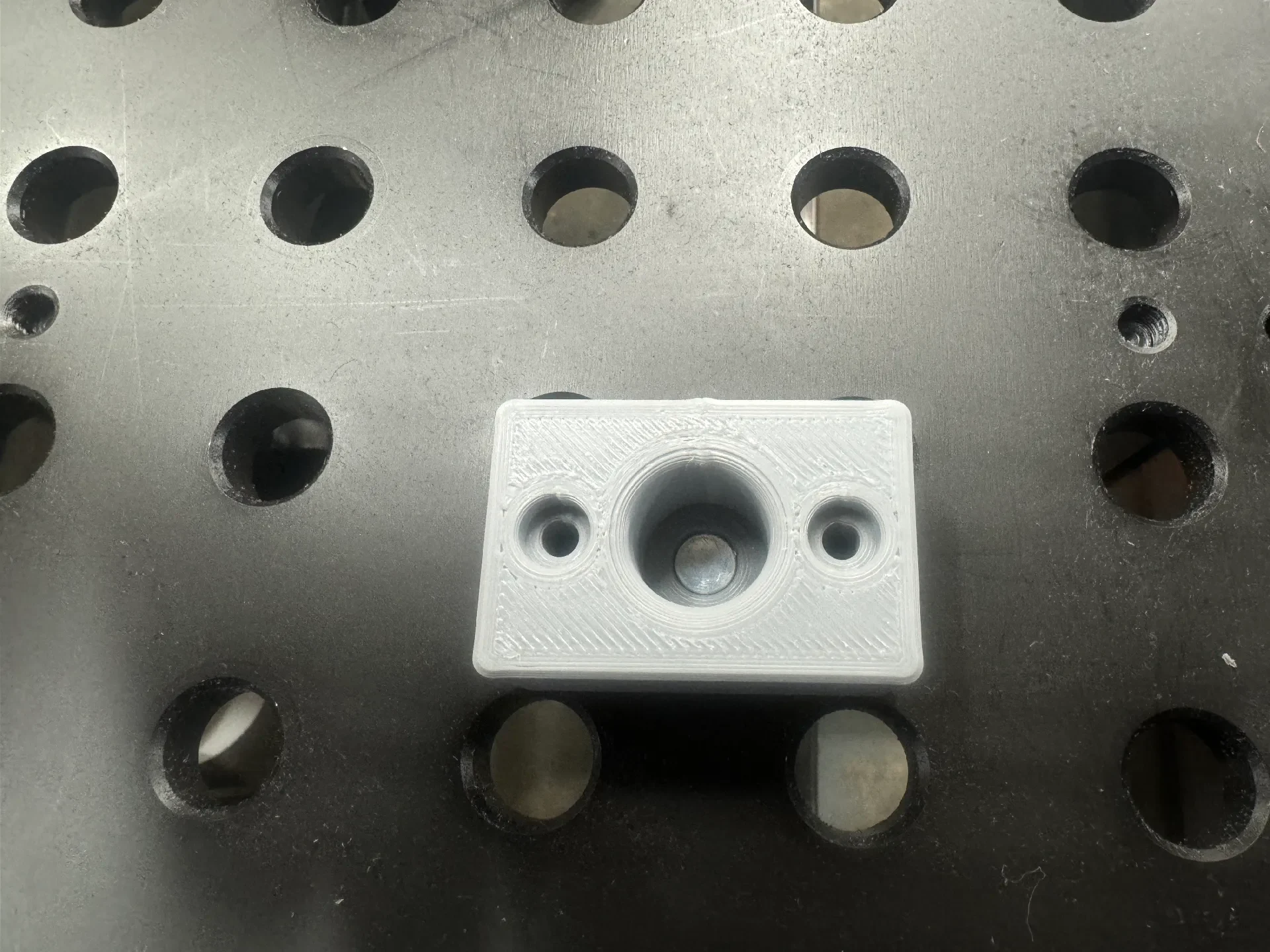

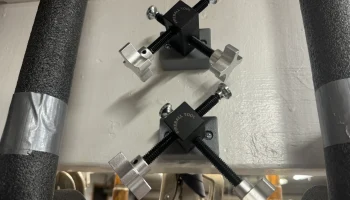

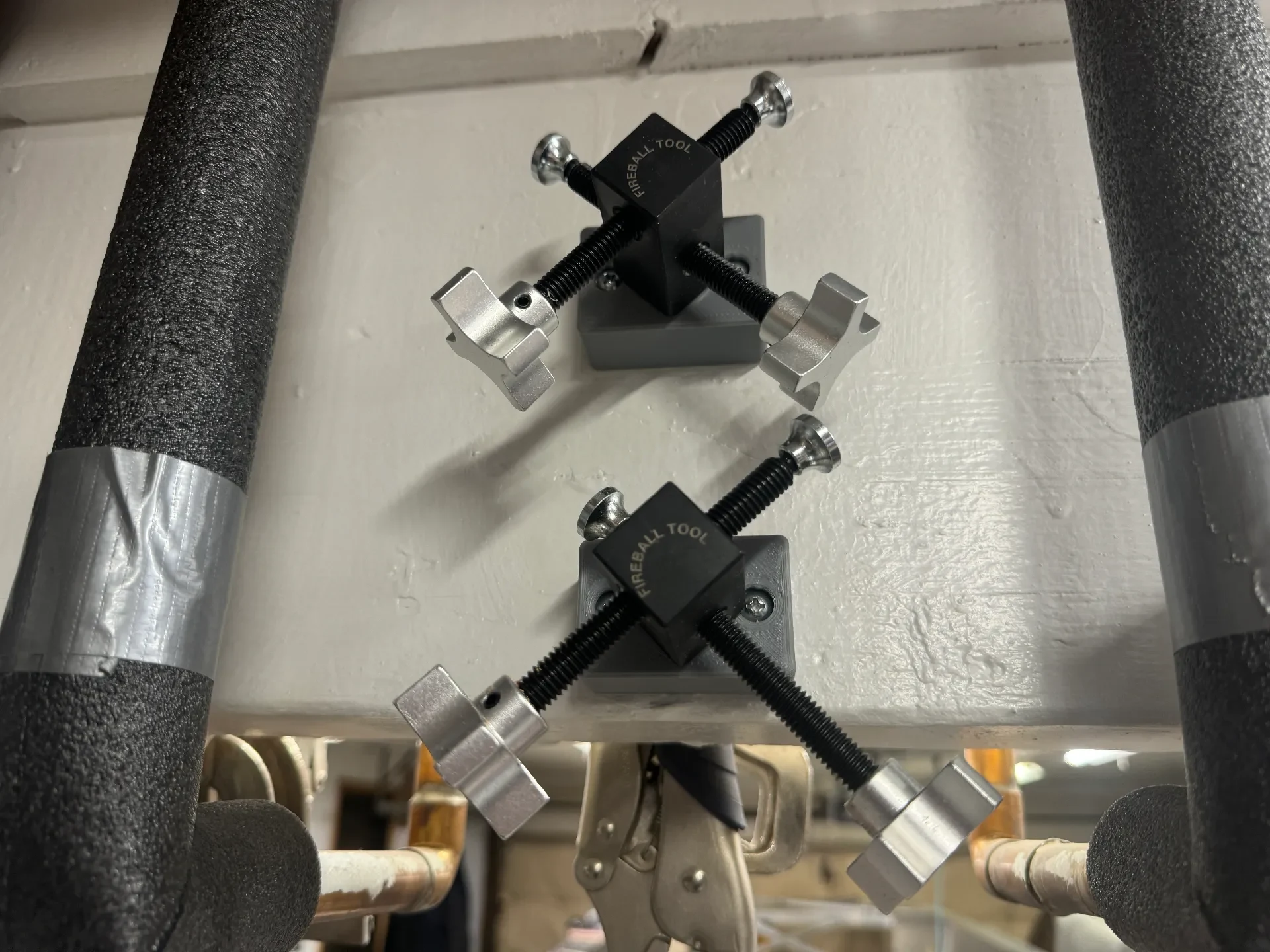

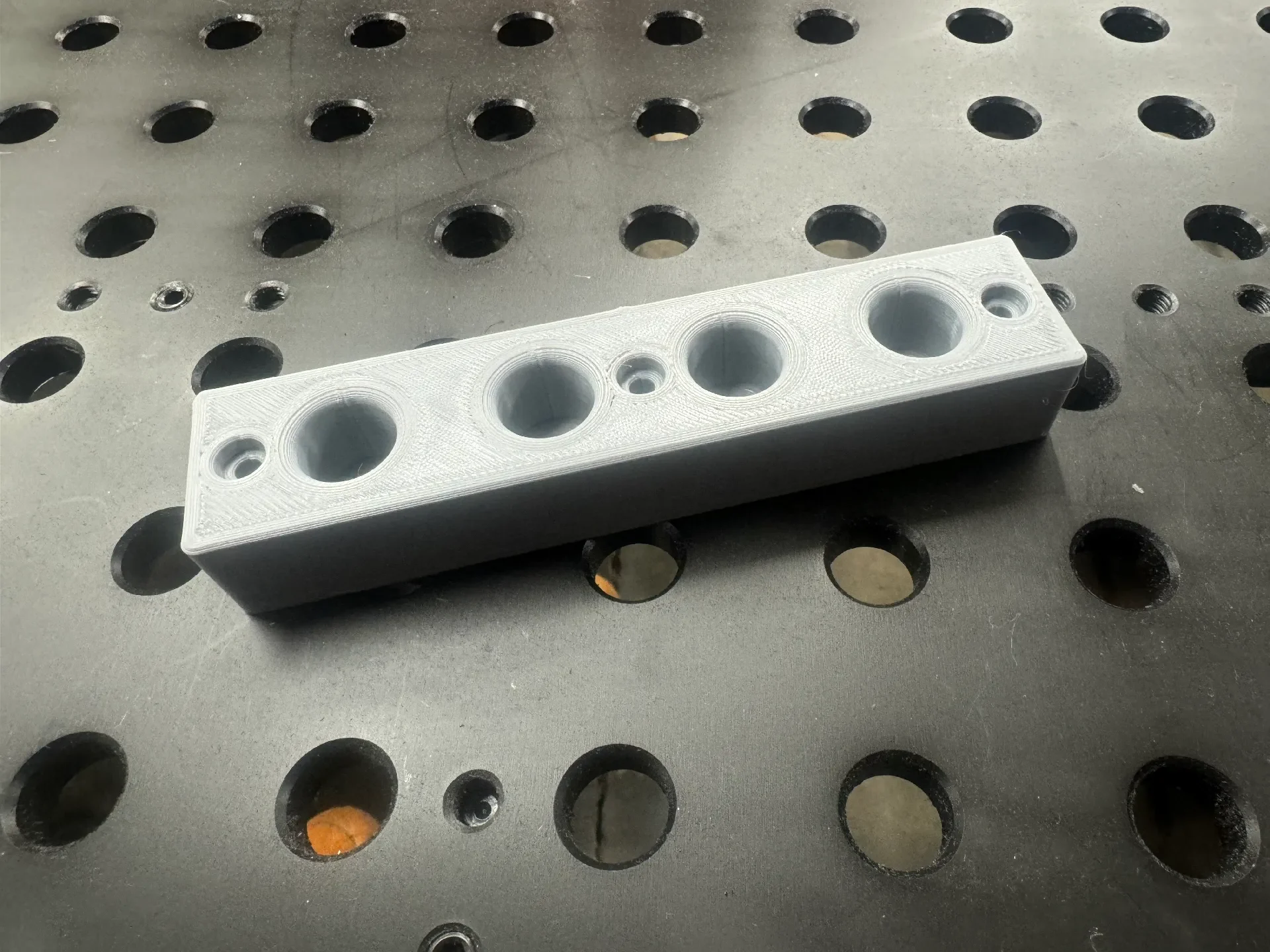

Держатель с четырьмя углублениями большего размера я использую для всех своих стержневых зажимов для крепежного стола. Я также сделал версию с одной выемкой, которую использую для хранения нажимных блоков Fireball, которые немного неудобно хранить каким-либо другим способом из-за их странной геометрии. Поскольку я разработал одиночное углубление специально для этого использования, имя файла это отражает, но, конечно, вы также можете использовать его для хранения многих других предметов в системе Fireball.

Будьте осторожны, где и как вы их монтируете. У меня они расположены достаточно высоко, так что на высоте 6 футов я могу легко пройти под ними, не наклоняясь, но все же в пределах легкой досягаемости над тем местом, где находится мой стол с приспособлениями. Не устанавливайте их там, где можно легко задеть концы зажимов, что может привести к травме или поломке держателя. Не экономьте на настройках печати… Используйте большое количество периметров и заполнение не менее 20%.

Я напечатал их из Polymaker ABS на своих Voron 2.4 и Voron Trident, используя сопла 0,6 мм, 4 периметра и высоту слоя 0,3 мм.
