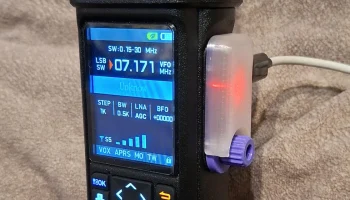

Интерфейс программирования Radtel RT-950 Pro USB-C

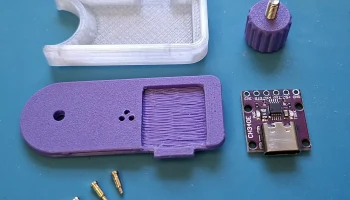

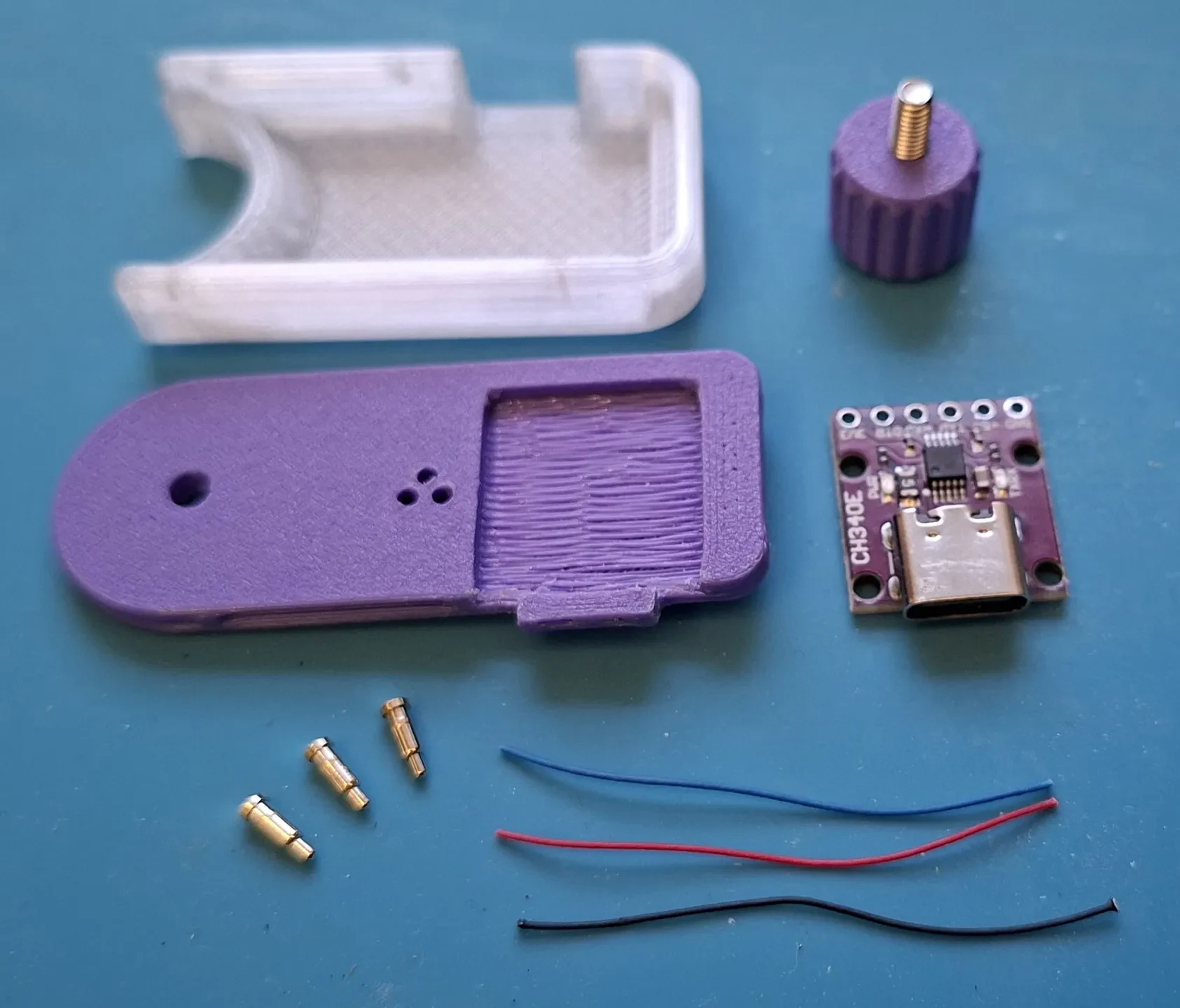

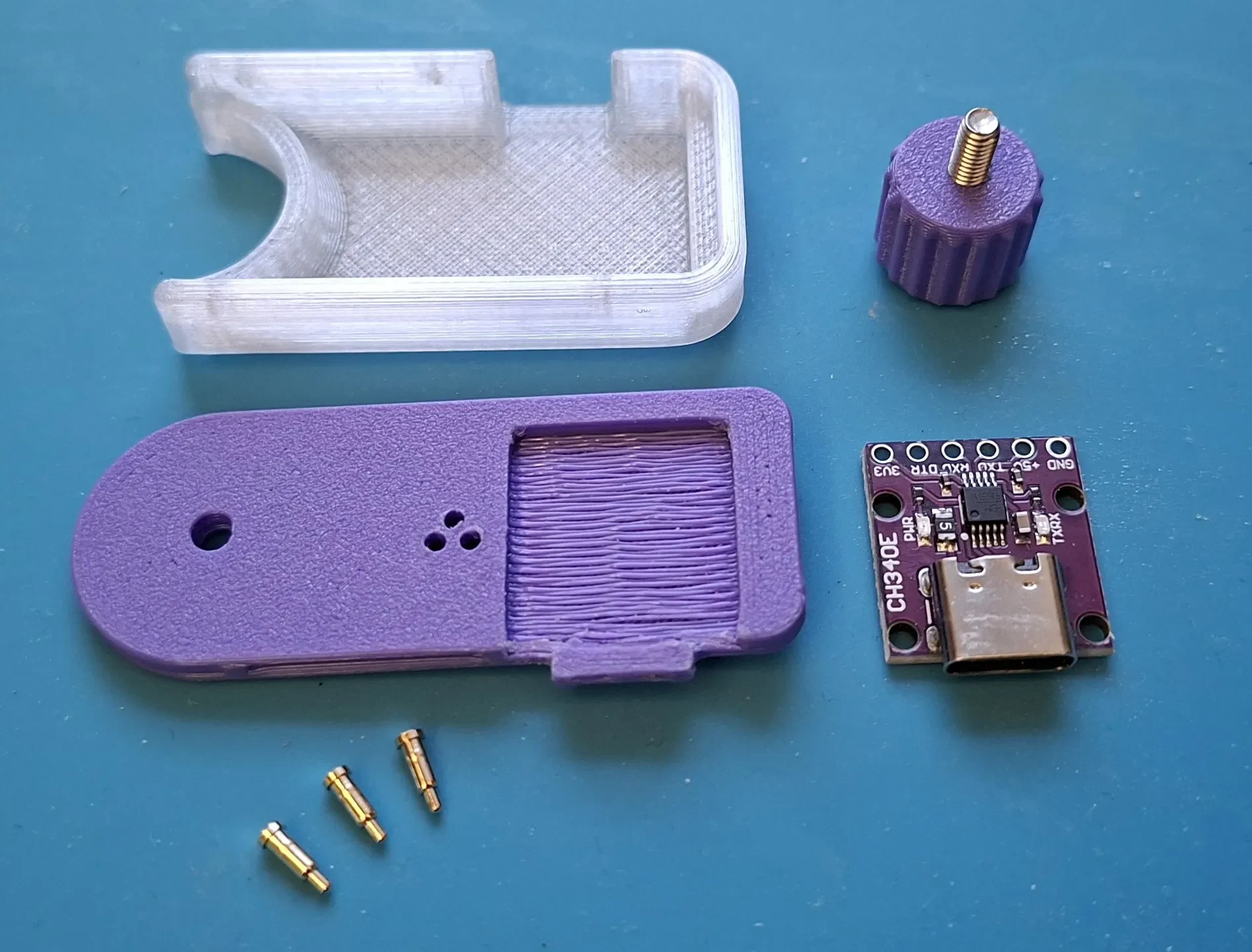

Чтобы построить этот интерфейс, вам понадобится какой-нибудь дешевый элемент:

Один интерфейс USB-C — TTL: https://pl.aliexpress.com/item/1005008104567290.html?spm=a2g0o.order_list.order_list_main.28.7daa1c24NlzL2N&gatewayAdapt=glo2pol

Три штифта длиной 5,5 мм: https://pl.aliexpress.com/item/1005005982247106.html?spm=a2g0o.order_list.order_list_main.34.7daa1c24NlzL2N&gatewayAdapt=glo2pol

Один винт M3 x 10

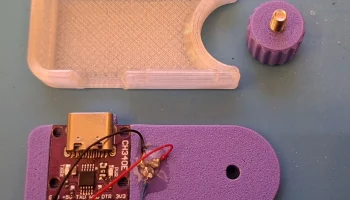

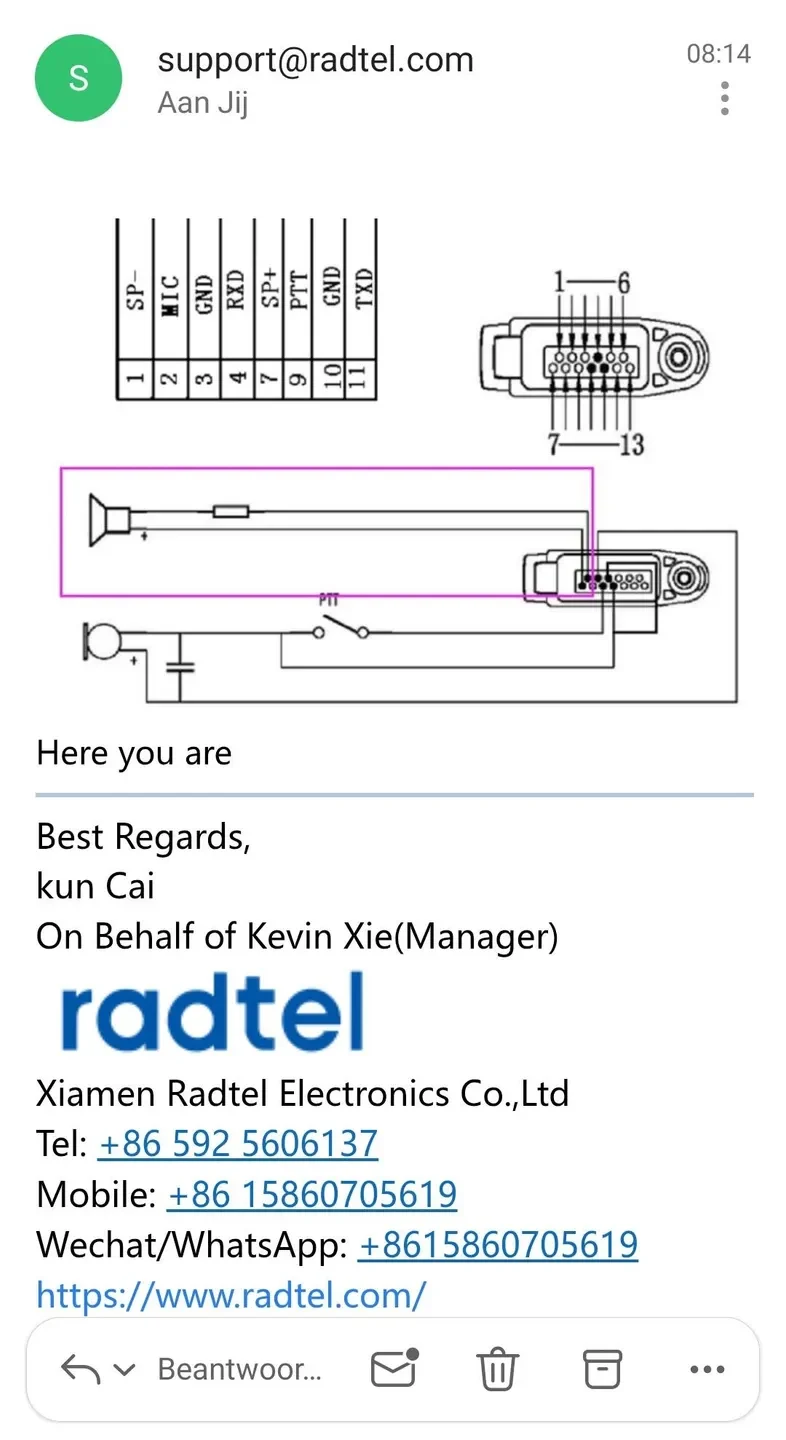

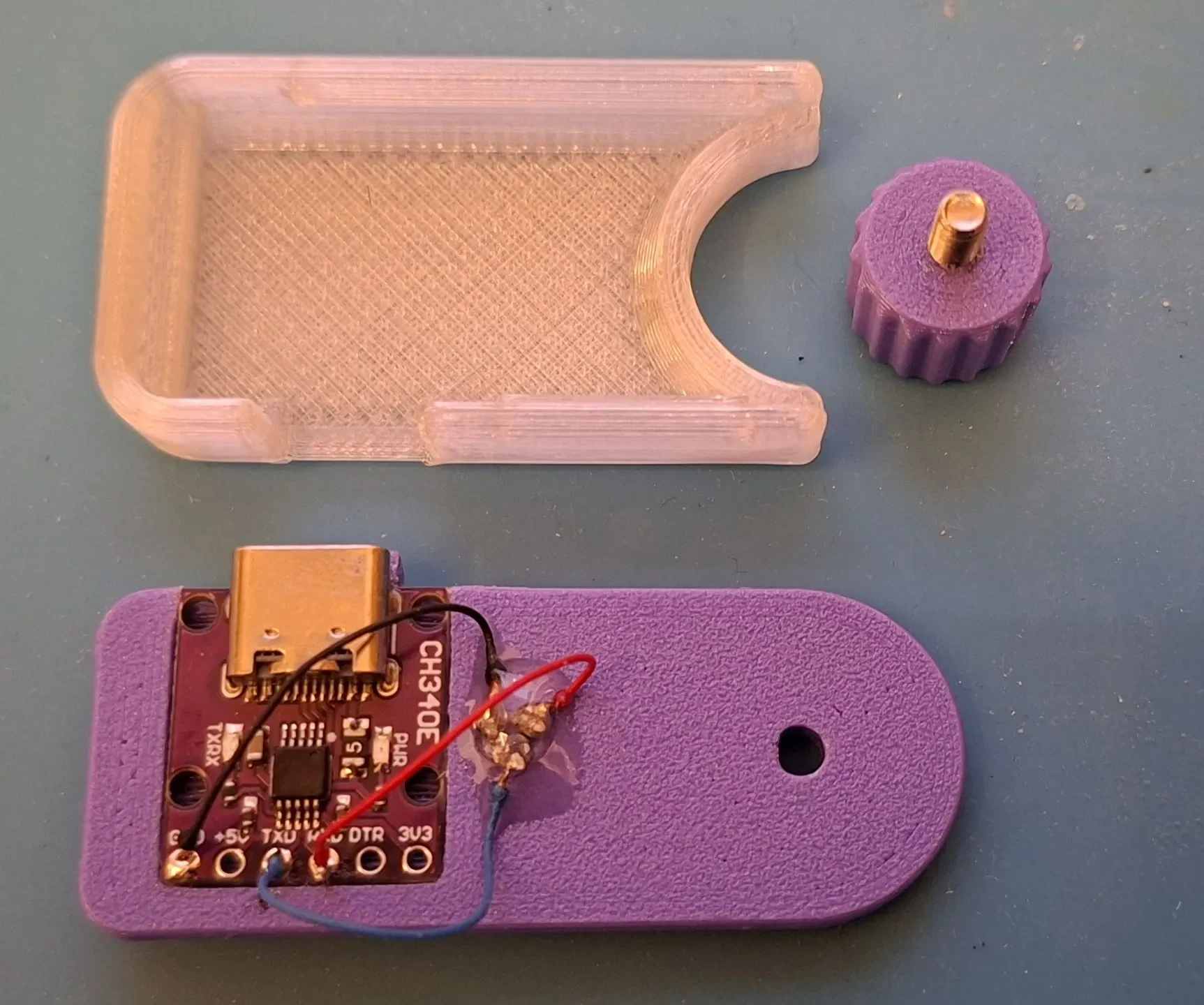

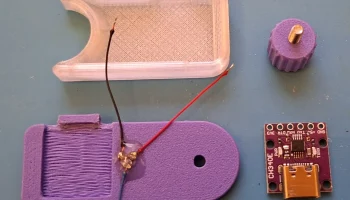

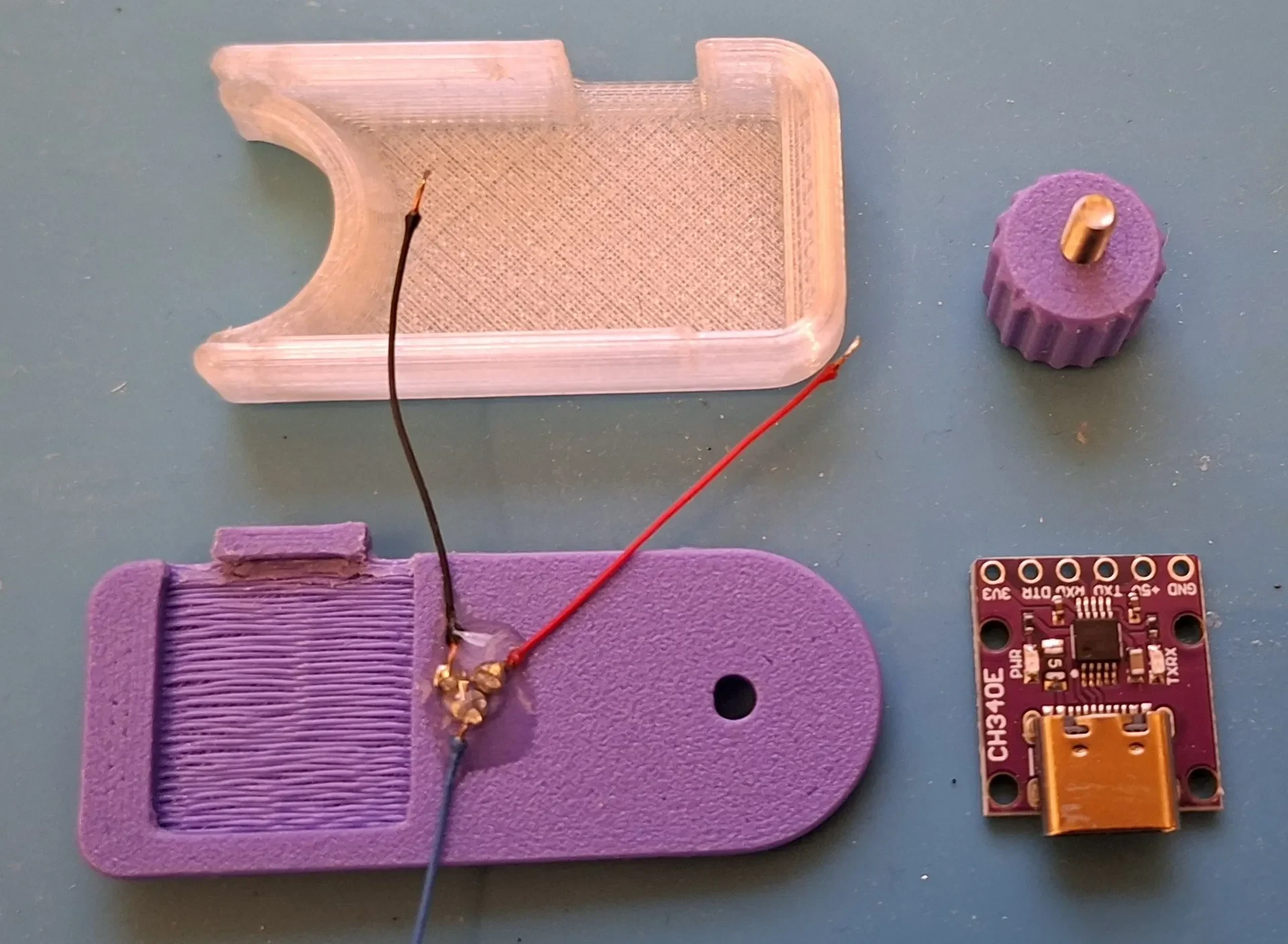

После припаивания проводов к контактам Pogo убедитесь, что между ними н��т короткого замыкания; затем припаиваем провода к плате интерфейса ТТЛ согласно схеме:

Земля -> Земля,
РТ -> Техас,
ТХ -> Прием.

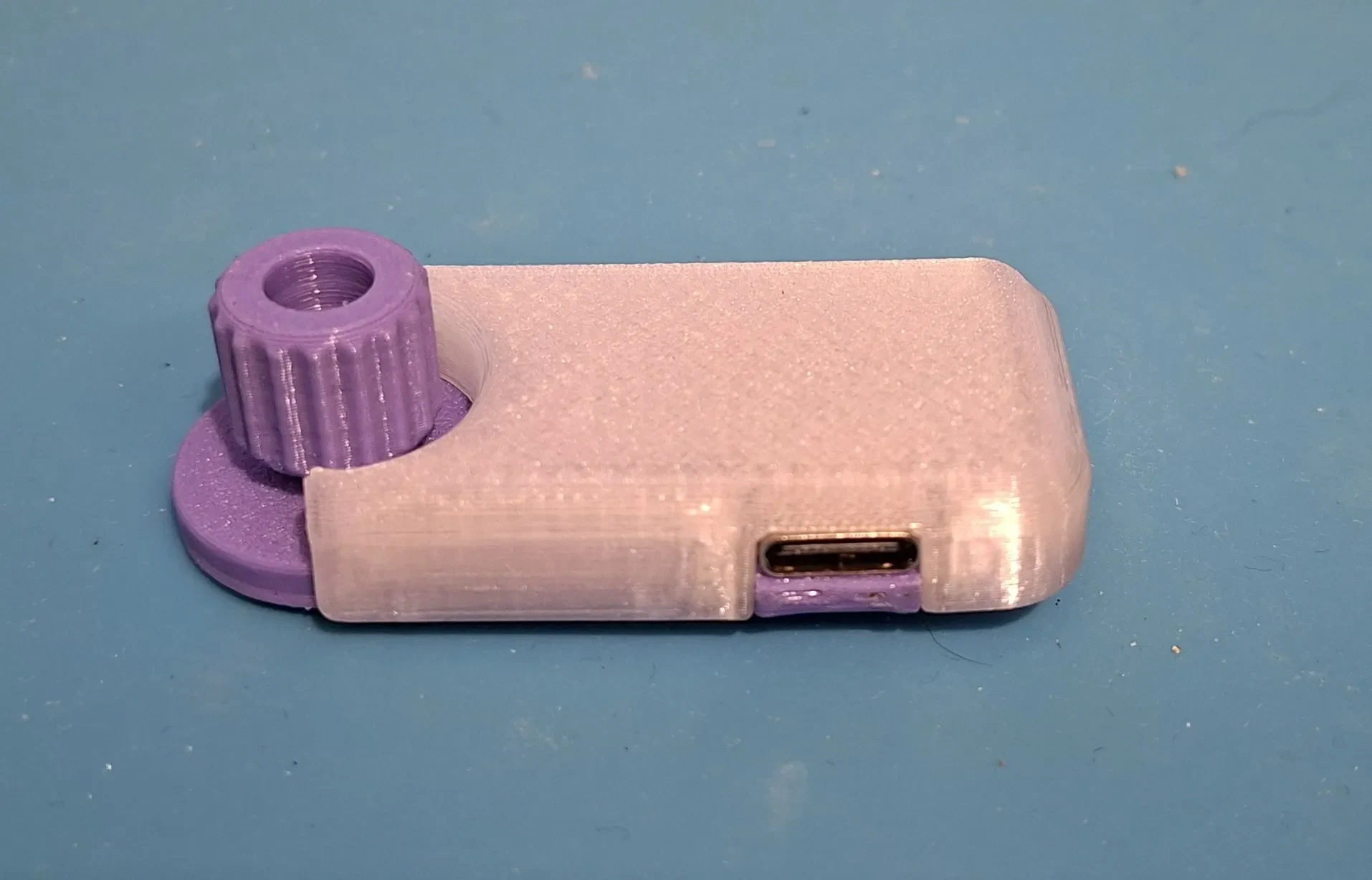

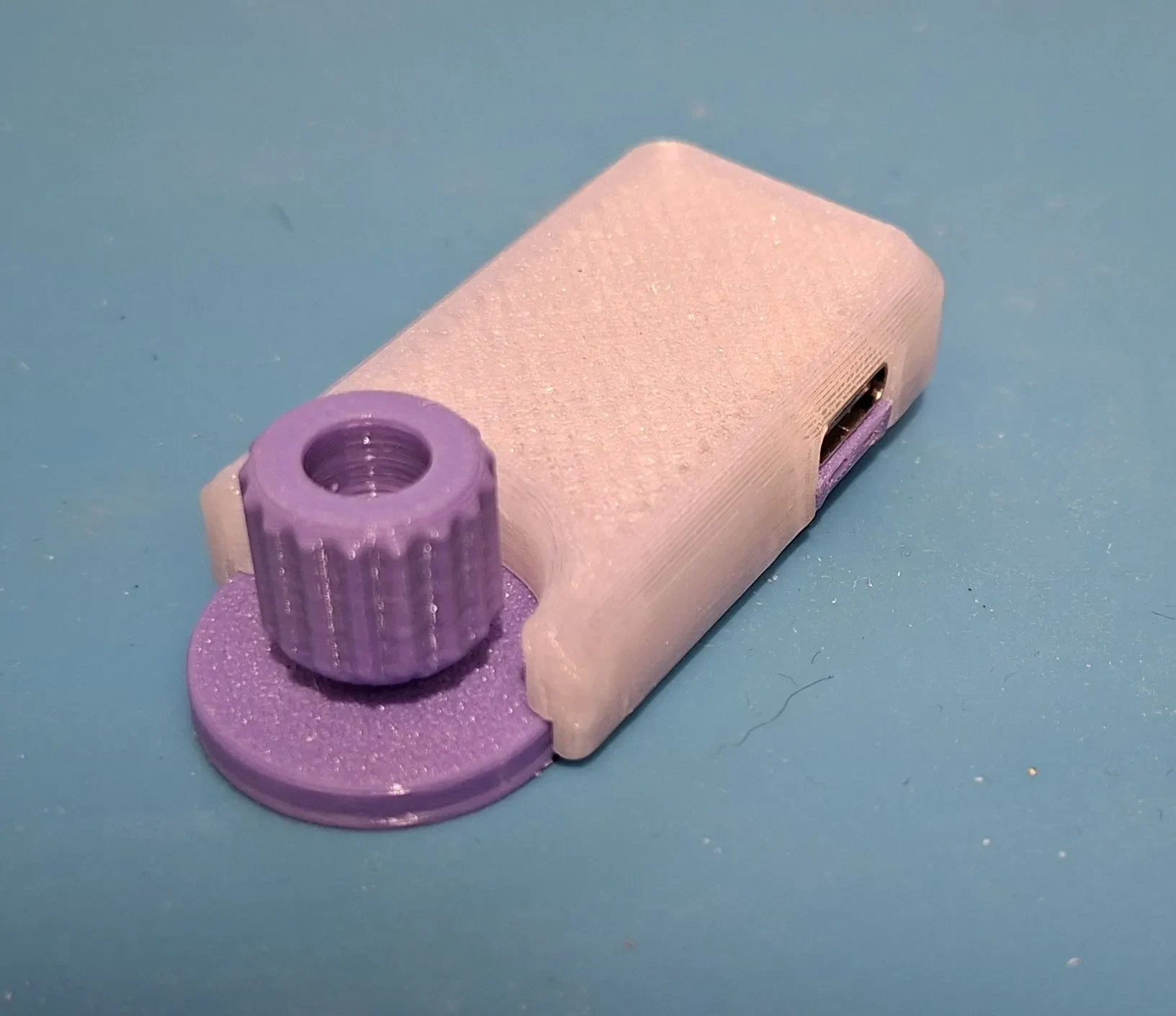

Перед сборкой корпуса убедитесь, что интерфейс работает правильно, так как прилегание очень плотное и открыть корпус может быть несколько затруднительно.
