Защитный чехол Revopoint POP 4 из ТПУ
Учитывая, что POP4 является довольно компактным сканером, для меня было ясно, что я хочу просто «бросить» его в рюкзак для сканирования, находясь на открытом воздухе. Таскать с собой весь чемодан иногда просто слишком много.

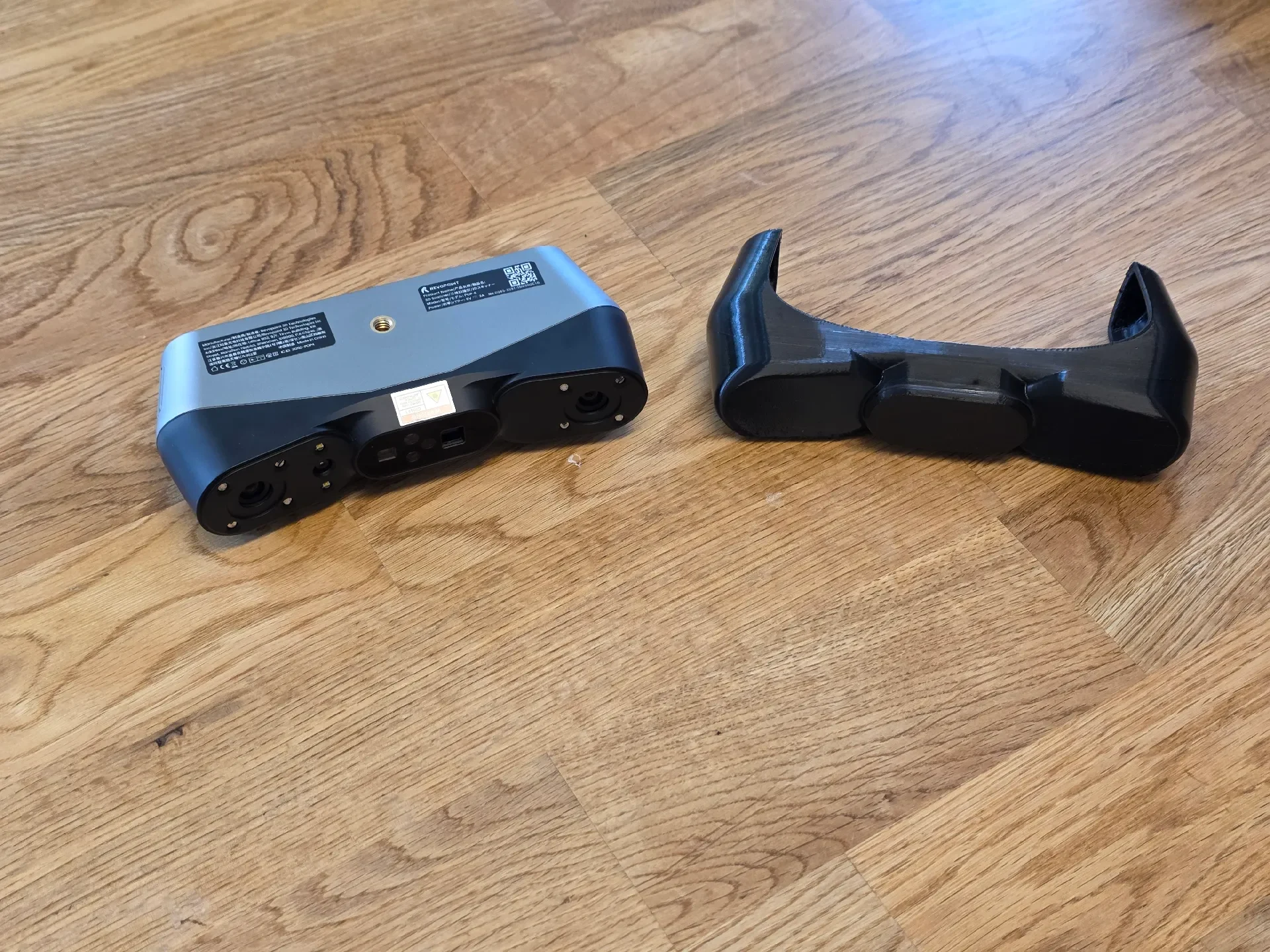

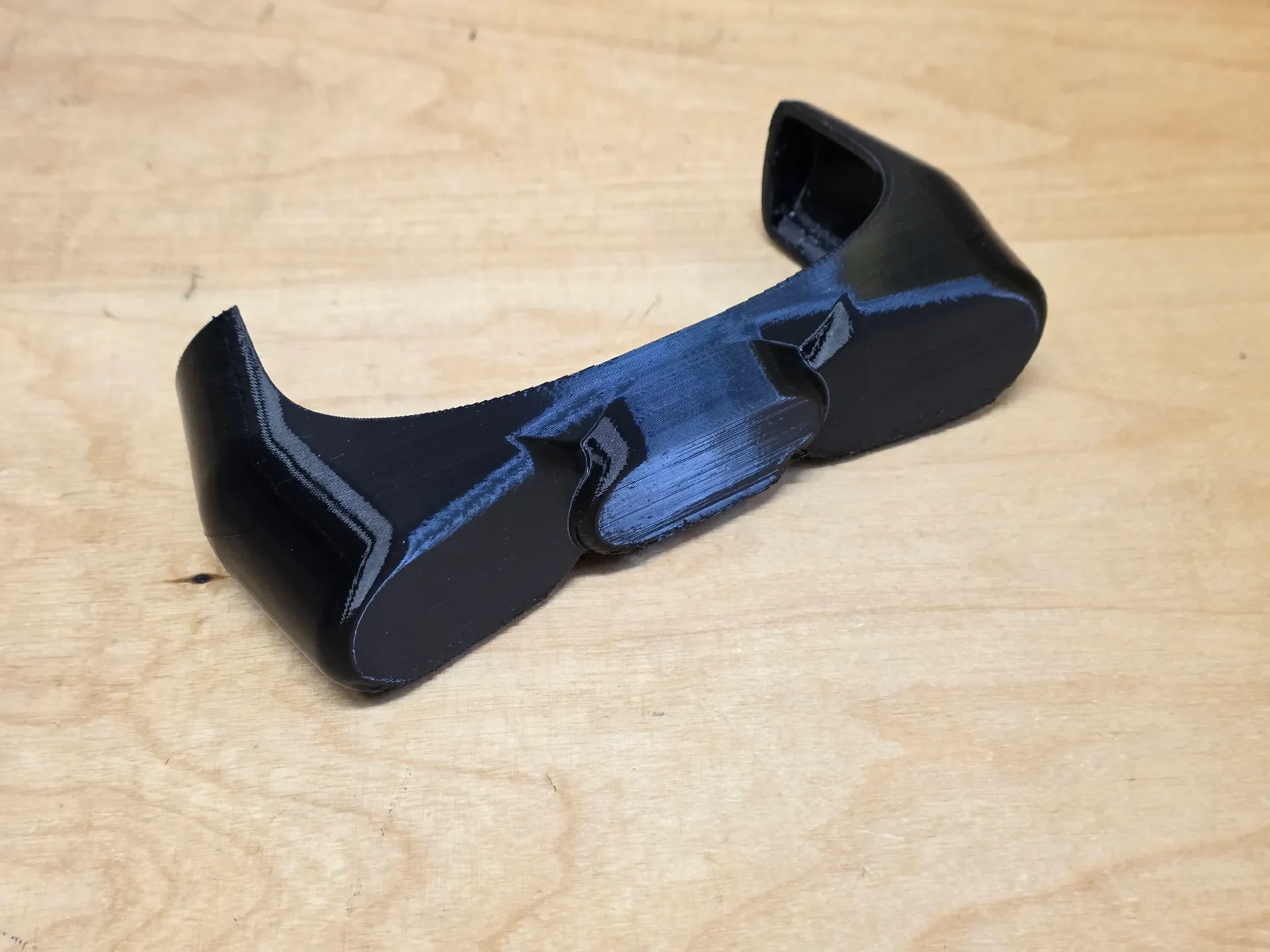

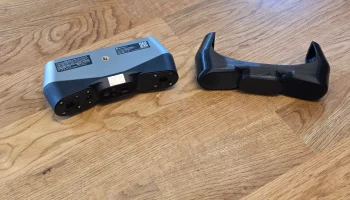

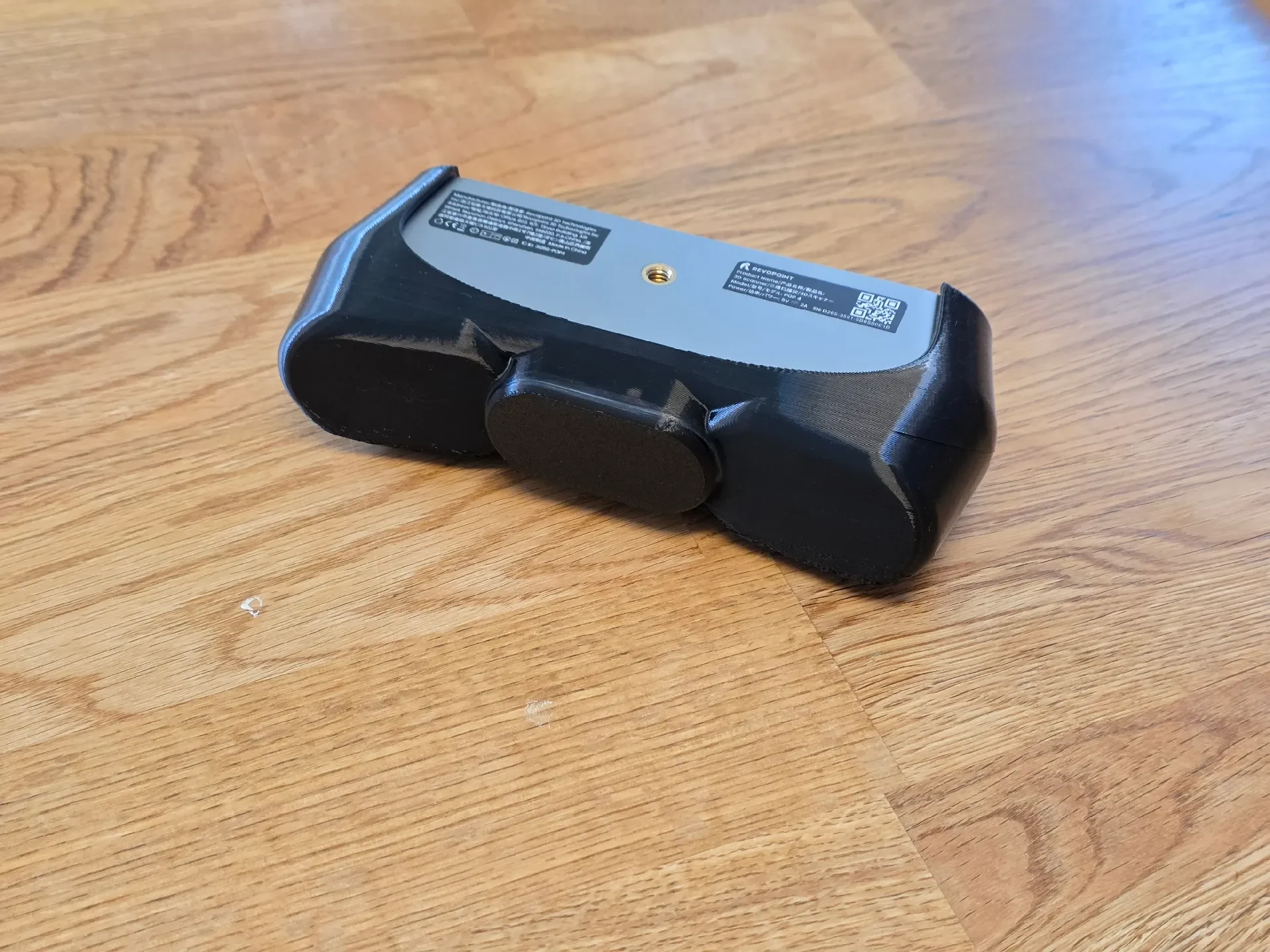

Поскольку мне не хотелось ни царапать камеры, ни разбивать стеклянную пластину, закрывающую лазерный и ИК-излучатели, я разработал простую и, на мой взгляд, стильную крышку, напечатанную из ТПУ, которая просто надевается и надежно удерживается на месте.

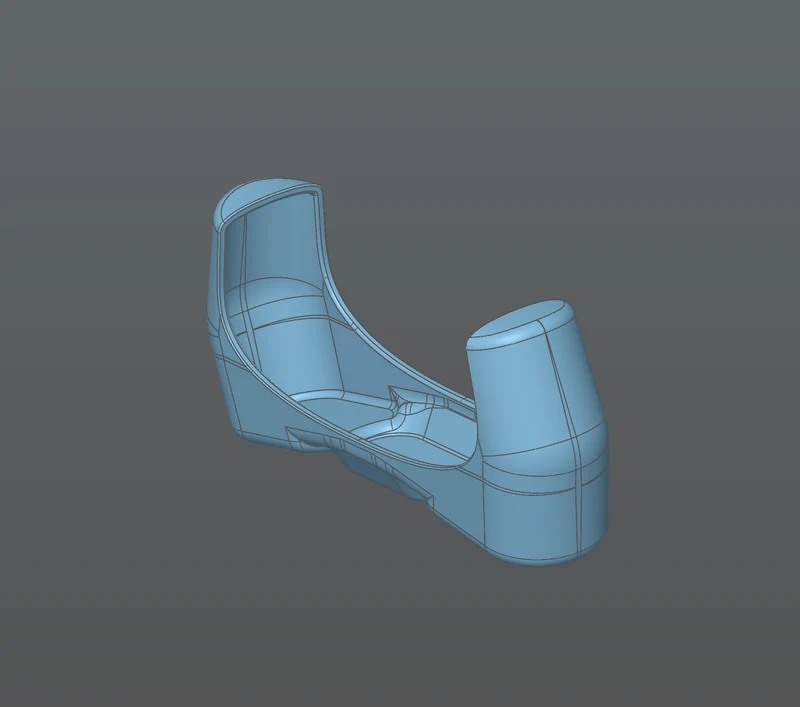

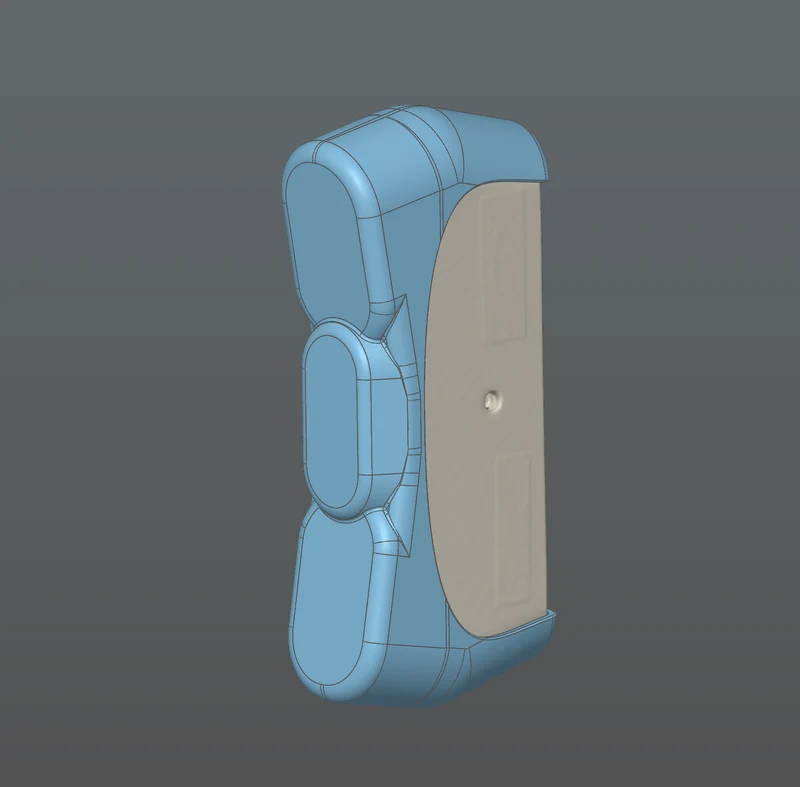

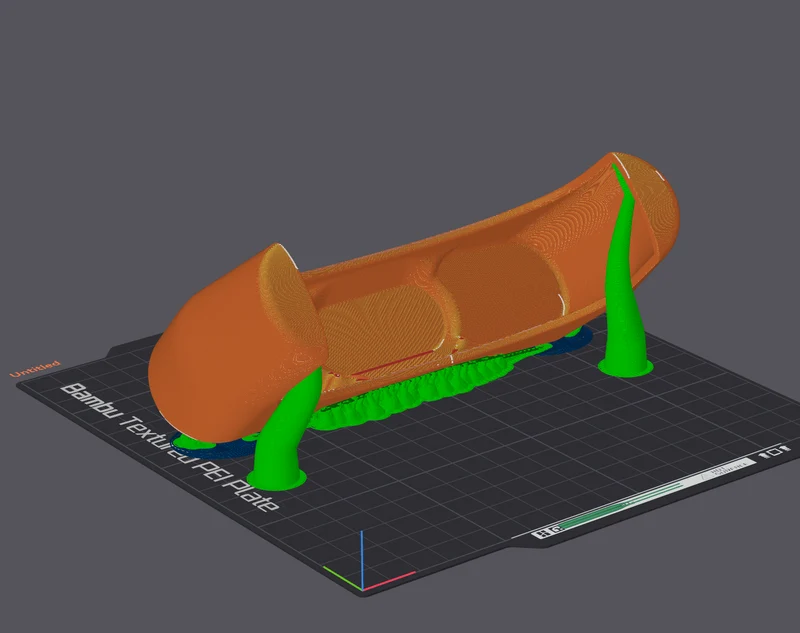

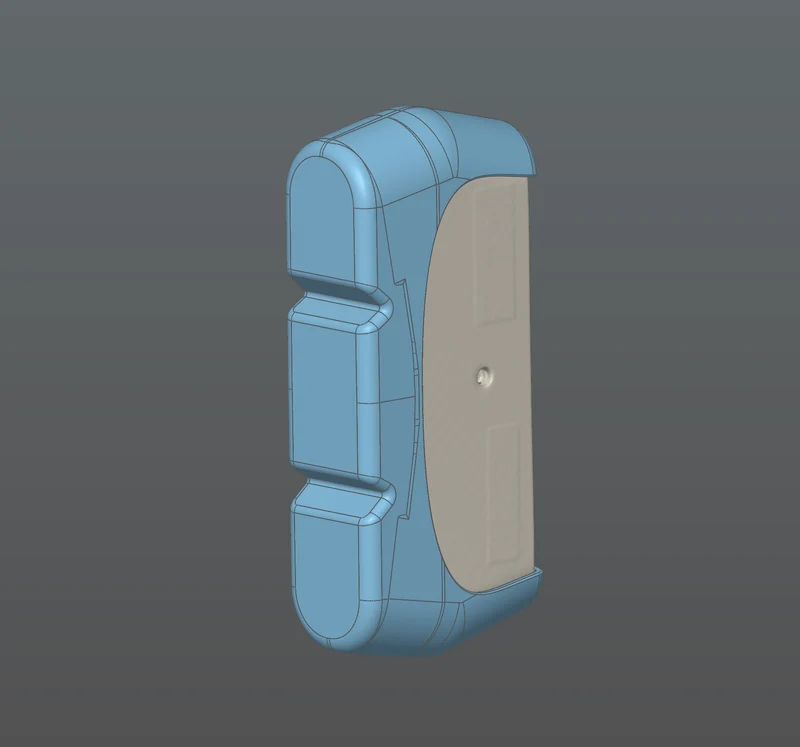

Весь дизайн создан на основе 3D-сканирования POP4 и полностью создан в Quicksurface Pro, новый Parasolid-CAD-Kernel действительно показывает себя по сравнению с более ранними версиями (возможно, в какой-то момент будет снято видео о самом процессе проектирования). Есть две версии обложки: Обычный «Чехол POP4», который выглядит очень красиво, но его довольно сложно напечатать из ТПУ. Выступы и особенно вспомогательные интерфейсы должны быть действительно настроены для успешной печати (л��чше всего печатать в соответствии с ориентацией в STL). Вторая версия называется «POP4 Printable Case» и, как следует из названия, является версией, более пригодной для печати.
Обычная версия также имеет отдельно напечатанный элемент жесткости, который приклеен к отпечатку ТПУ, что обеспечивает усиленную защиту секции излучателя. Обе версии корпуса также закрывают вентиляционные отверстия с обеих сторон, что может помочь предотвратить попадание пыли внутрь.
Печать самой обложки должна быть выполнена из ТПУ, поскольку для прикрепления она должна сгибаться. Ребра жесткости можно напечатать из любой обычной нити, я использовал PETG, а затем приклеил ее на корпус суперклеем. Если вы распечатали версию корпуса для печати, ребра жесткости не нужны.
Крепление для смартфона для POP4
Также разработано крепление для смартфона для POP4 или, точнее, адаптер для холодной обуви, позволяющий использовать держатель для смартфона: https://www.printables.com/model/1736950-revopoint-pop-4-cold-shoe-adapter-for-smartphones
Простая печать и не мешает нормальному использованию сканера.
3D-сканирование, использованное для создания обложки
https://www.printables.com/model/1736941-revopoint-pop-4-3d-scan
