Worx Landroid L (WR150 / WR153) Запасной сердечник заднег...

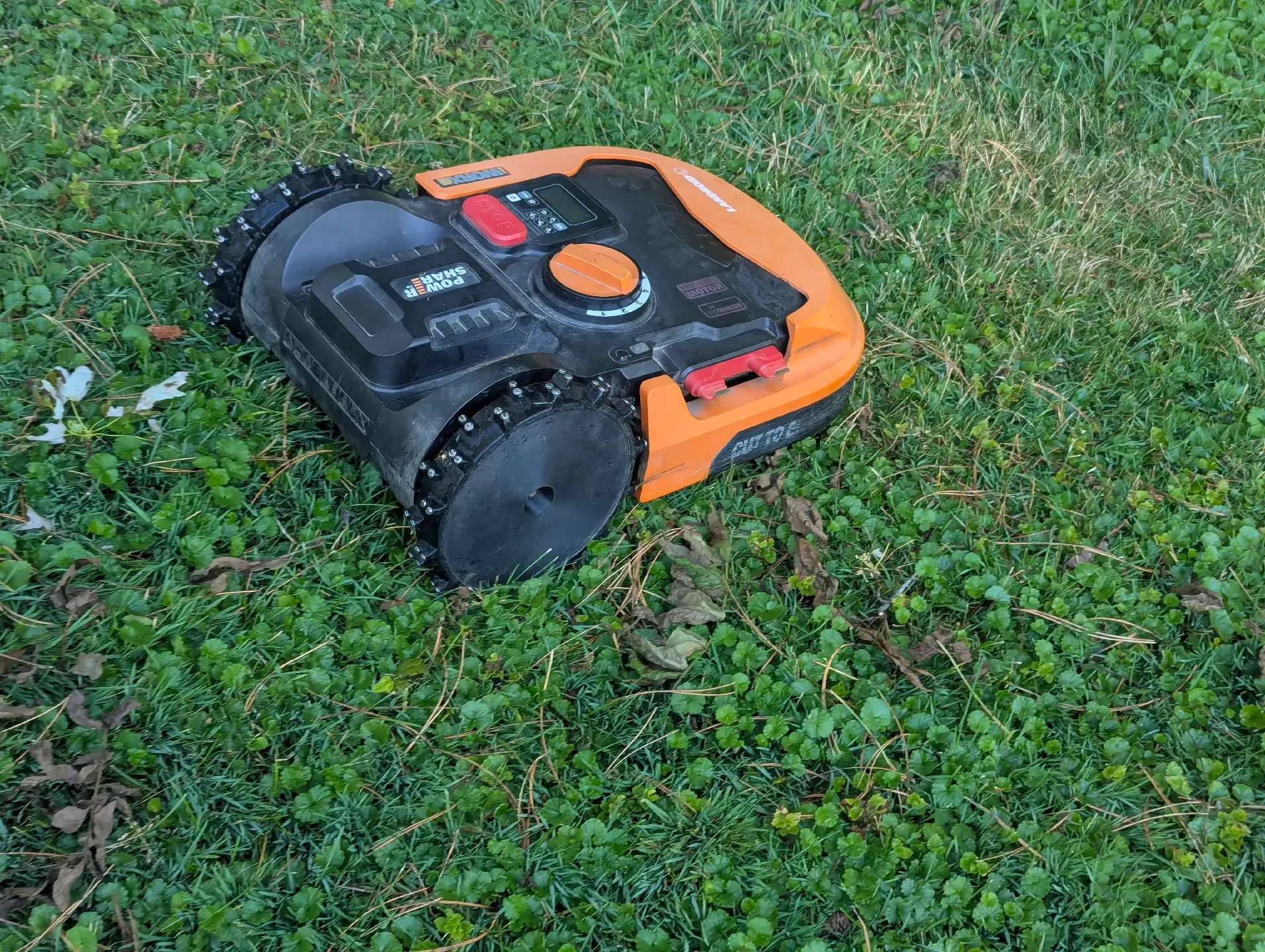

Прочная замена ступицы заднего колеса с усиленной конструкцией, разработанная специально для газонокосилок-роботов Worx Landroid L-серии (включая модели WR150 и WR153). Эти косилки предназначены для дворов площадью 1/2 акра, а эта сменная ступица соответствует заводскому диаметру 215 мм.
⚠ Примечание. Эта модель предназначена для большого шасси серии L и не подходит для моделей серии M!
Эта модель была разработана как прямая заводская замена после того, как в результате неудачного столкновения на подъездной дороге была повреждена штатная ступица колеса.
Эта печать позволяет вам полностью восстановить и повторно использовать оригинальный резиновый протектор шины сломанного заводского колеса или вы можете напечатать на 3D-принтере индивидуальный дизайн протектора из ТПУ (например, этот дизайн протектора трактора).
Совет от профессионала: если у вас возникли проблемы со снятием протектора со старого колеса или установкой его на новый отпечаток, используйте тепловую пушку, чтобы сделать резину более податливой! Только будьте осторожны, не держите пистолет слишком близко и не держите его на одном месте слишком долго.
Философия дизайна

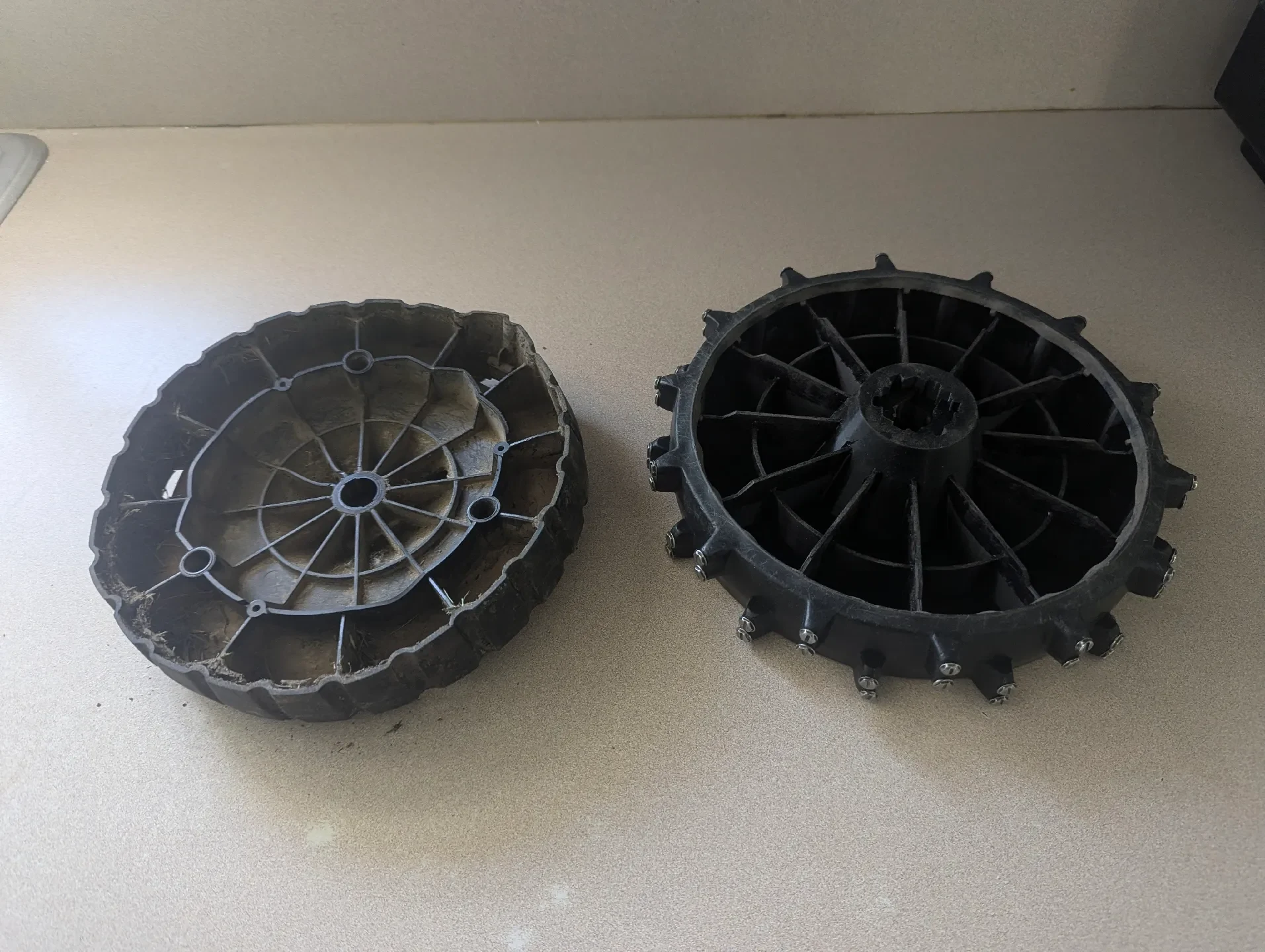

Я разработал его с нуля в Onshape, сняв точные размеры с оставшегося штатного колеса. Это почти точное функциональное соответствие заводской детали с двумя преднамеренными обновлениями:

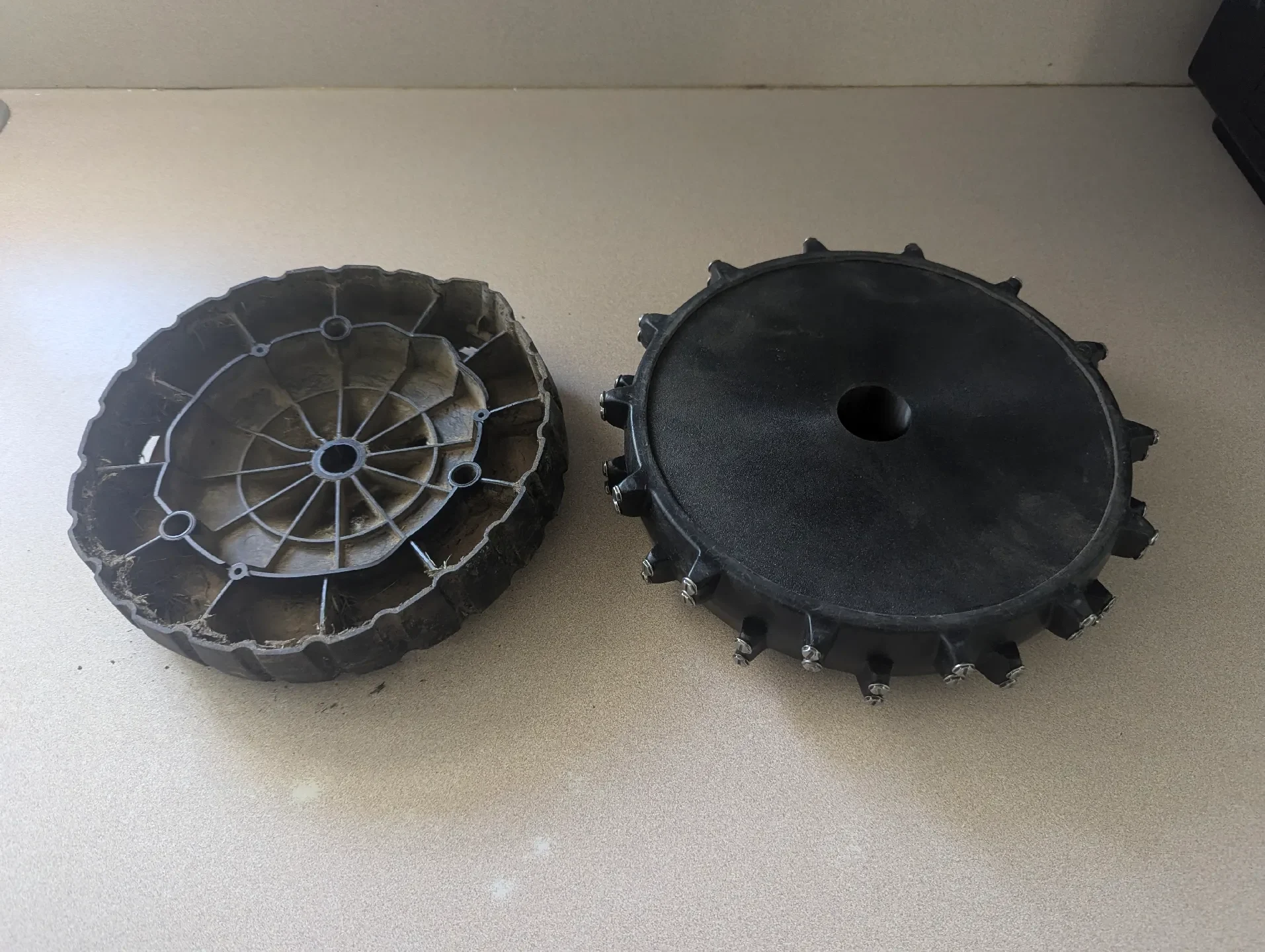

Возможность печати на колпаках: я переместил плоскую поверхность колеса на внешнюю поверхность газонокосилки вместо того, чтобы помещать его внутрь и использовать заводской колпак. Такая ориентация делает колесо невероятно простым для 3D-печати лицевой стороной вниз и полностью устраняет необходимость в массивных опорных конструкциях.

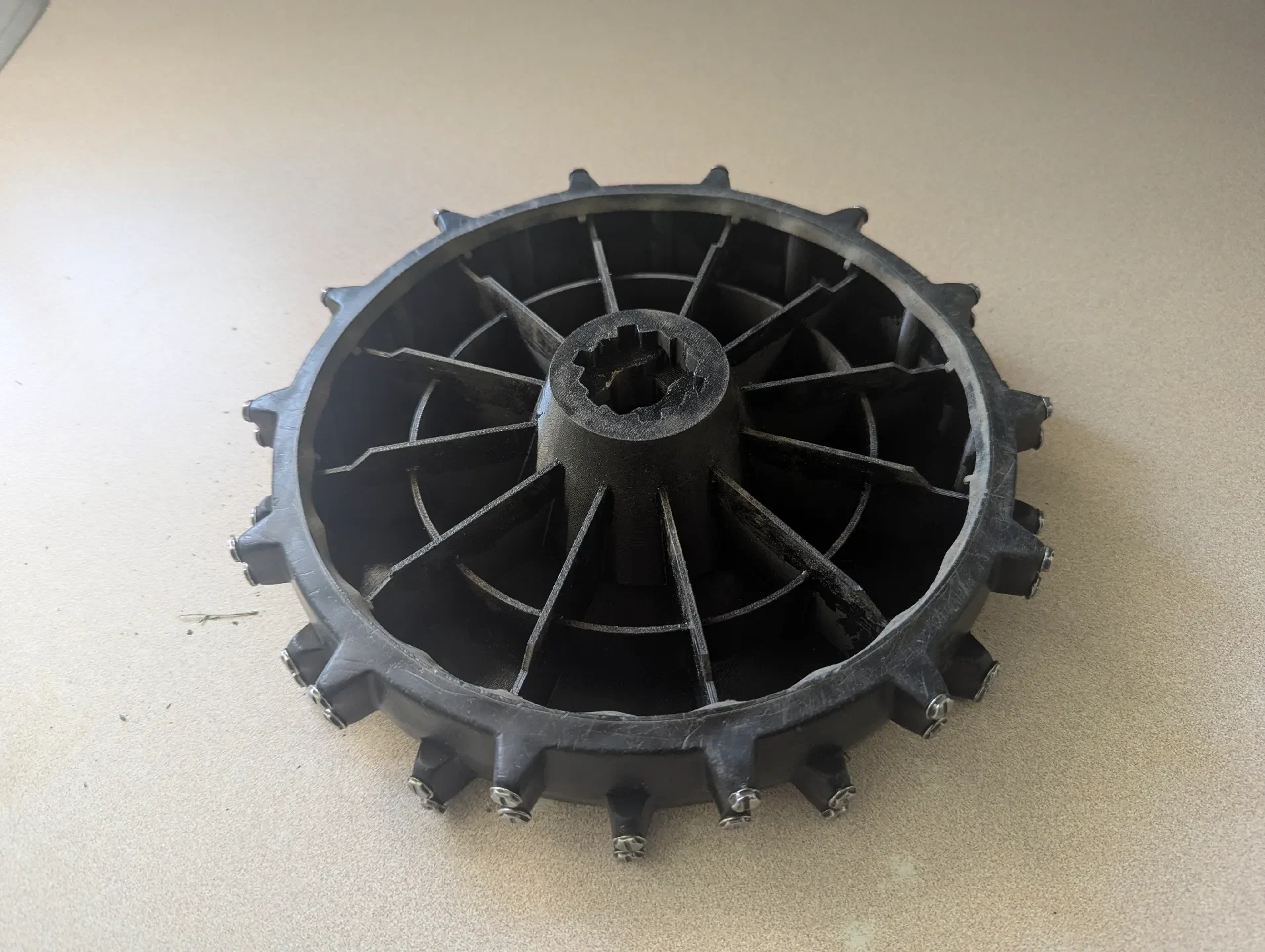

Твердая внешняя грань: я решил оставить внешнюю грань полностью сплошной и плоской. Хотя в нем используется немн��го больше нити, оно значительно повышает структурную целостность колеса и предотвращает попадание мусора со двора в открытые спицы. (Моя газонокосилка перемещается вокруг сосен, которые при каждой возможности любят втыкать ветки в открытые колеса!)
Открытый исходный код и ремиксы
Чтобы сообществу было как можно проще настраивать или улучшать этот дизайн, я включил файлы STEP и OBJ. Вы также можете получить доступ к действующему проекту напрямую через ссылку на документ Onshape.
⚙ Настройки печати
Чтобы это колесо могло выдерживать долгие годы воздействия внешних факторов и постоянный крутящий момент двигателя, не экономьте на структурной целостности!
Принтер: Любой принтер со станиной 220 x 220 мм или больше и корпусом необходим для ASA и полезен для PETG. Я использовал Elegoo Centauri Carbon.
Разрешение: 0,20 мм. Я использовал профиль «0,20 Strength @Elegoo CC 0,4 сопло» в Elegoo Slicer.
Заполнение: от 20% до 40% (гироидный или кубический рисунок рекомендуется для разнонаправленной прочности). Я выбрал 20% заполнения, потому что архитектура прочной центральной втулки уже по своей сути мощная.
Материал нити: ASA или PETG настоятельно рекомендуется для обеспечения устойчивости к ультрафиолетовому излучению и защиты от атмосферных воздействий на открытом воздухе. Избегайте использования стандартного PLA, так как он деформируется в жарких летних условиях! Я напечатал свой с помощью Elegoo ASA, и результаты просто фантастические.
Настенные петли/периметры: минимум 4-6 периметров для усиления центральных шлицов и внешнего края. Я придерживался предустановки по умолчанию «Сила» в Elegoo Slicer, которая по умолчанию равна 6 периметрам.
Верхний/нижний слои: от 5 до 6 слоев. Я придерживался предустановки по умолчанию «Сила», которая разрезает 6 верхних слоев и 5 нижних слоев.
Поддержка: Без них можно обойтись. Единственным выступом является небольшая внутренняя выемка, в которой гайка и шайба прижимают колесо к оси. Я решил использовать здесь небольшую опору, поскольку это небольшая площадь, а конечная поверхность в любом случае полностью скрыта за монтажной шайбой.
