Lenovo M720q/M920q/M920x M.2 A+E 2,5GbE
Кронштейн сетевого адаптера 2,5GbE M.2 A+E для Lenovo Tiny M720q/M920q/M920x

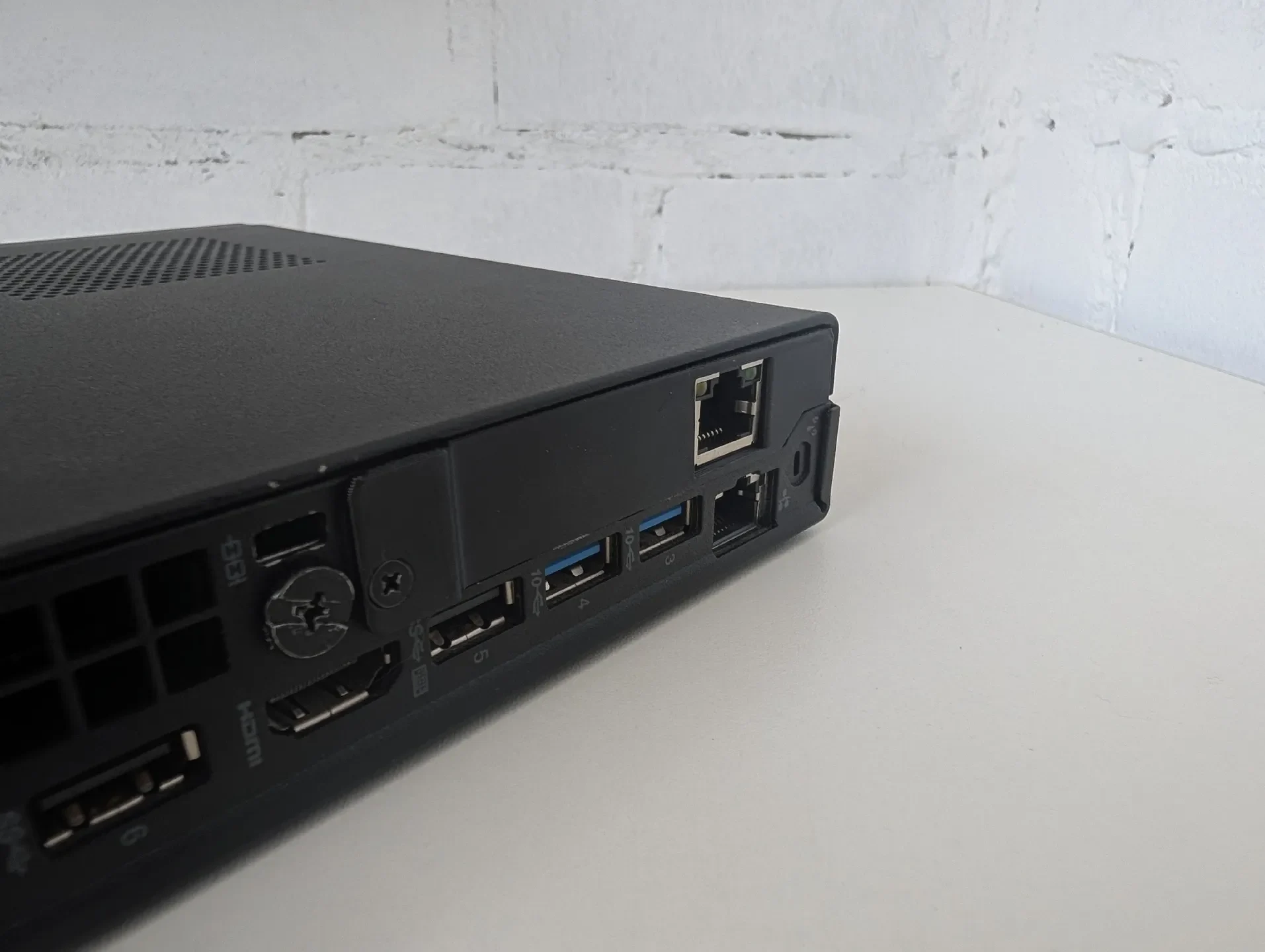

Простой монтажный кронштейн, который позволяет добавить сетевую карту 2,5GbE к Lenovo Tiny (серии M720q, M920q, M920x) с помощью гнезда для ключей M.2 A+E, которое обычно занимает модуль Wi-Fi.

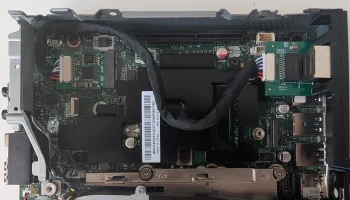

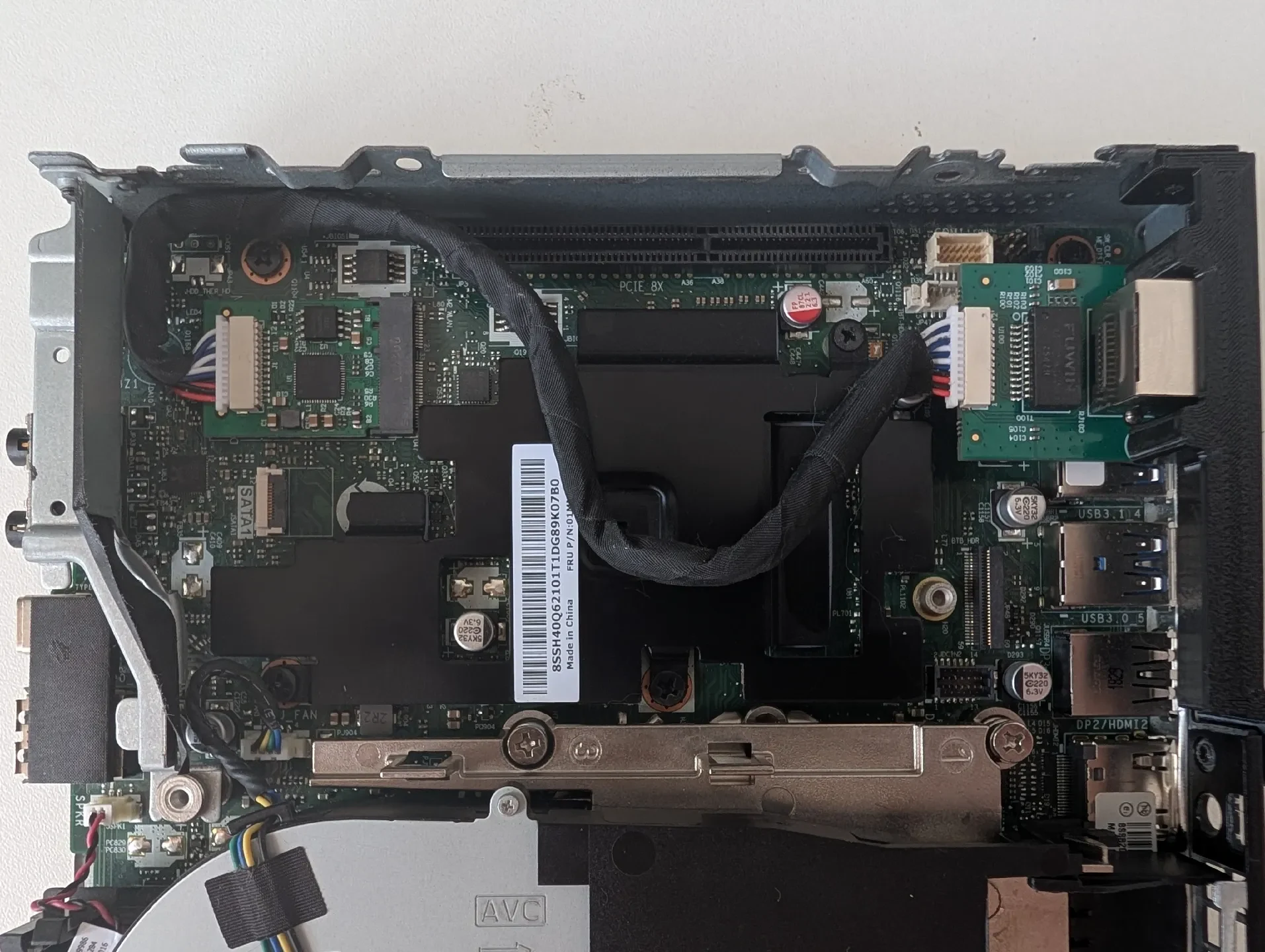

Эти маленькие машины чрезвычайно популярны в качестве домашних серверов, межсетевых экранов и узлов Proxmox, но они оснащены только одним портом 1GbE. Адаптеры 2,5GbE с ключом M.2 A+E (обычно на базе Realtek RTL8125B) — это дешевое и простое обновление. Проблема в том, что не существует чистого способа проложить и закрепить дочернюю плату RJ45 внутри корпуса. Этот кронштейн решает эту проблему.
Особенности

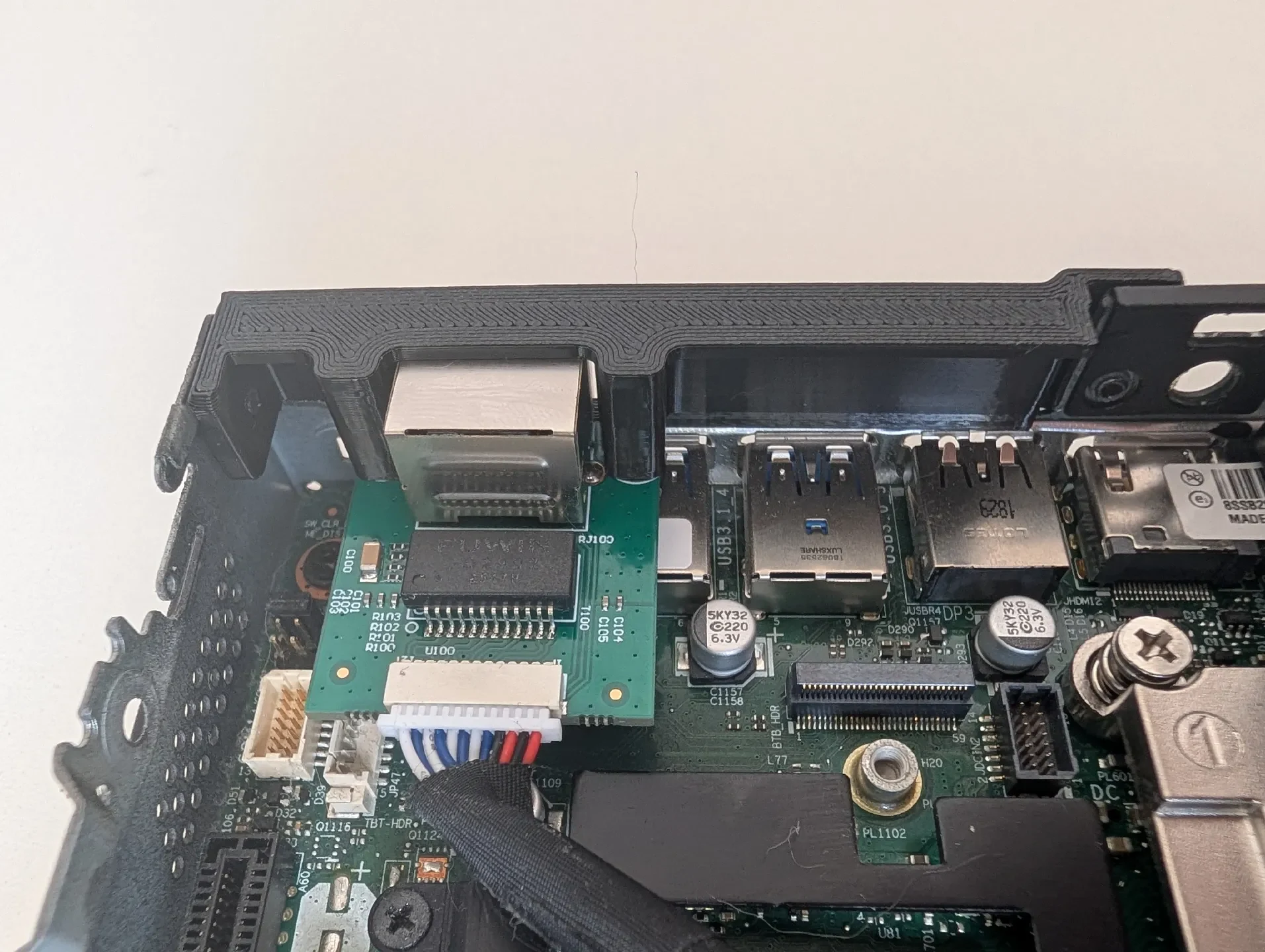

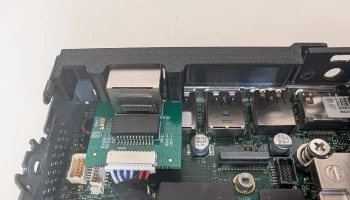

Надежно удерживает модуль порта RJ45 на месте — без застежек-молний, без ленты и без дребезжания

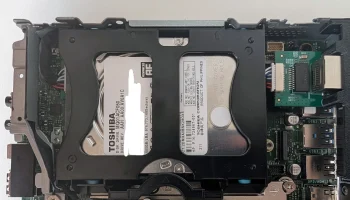

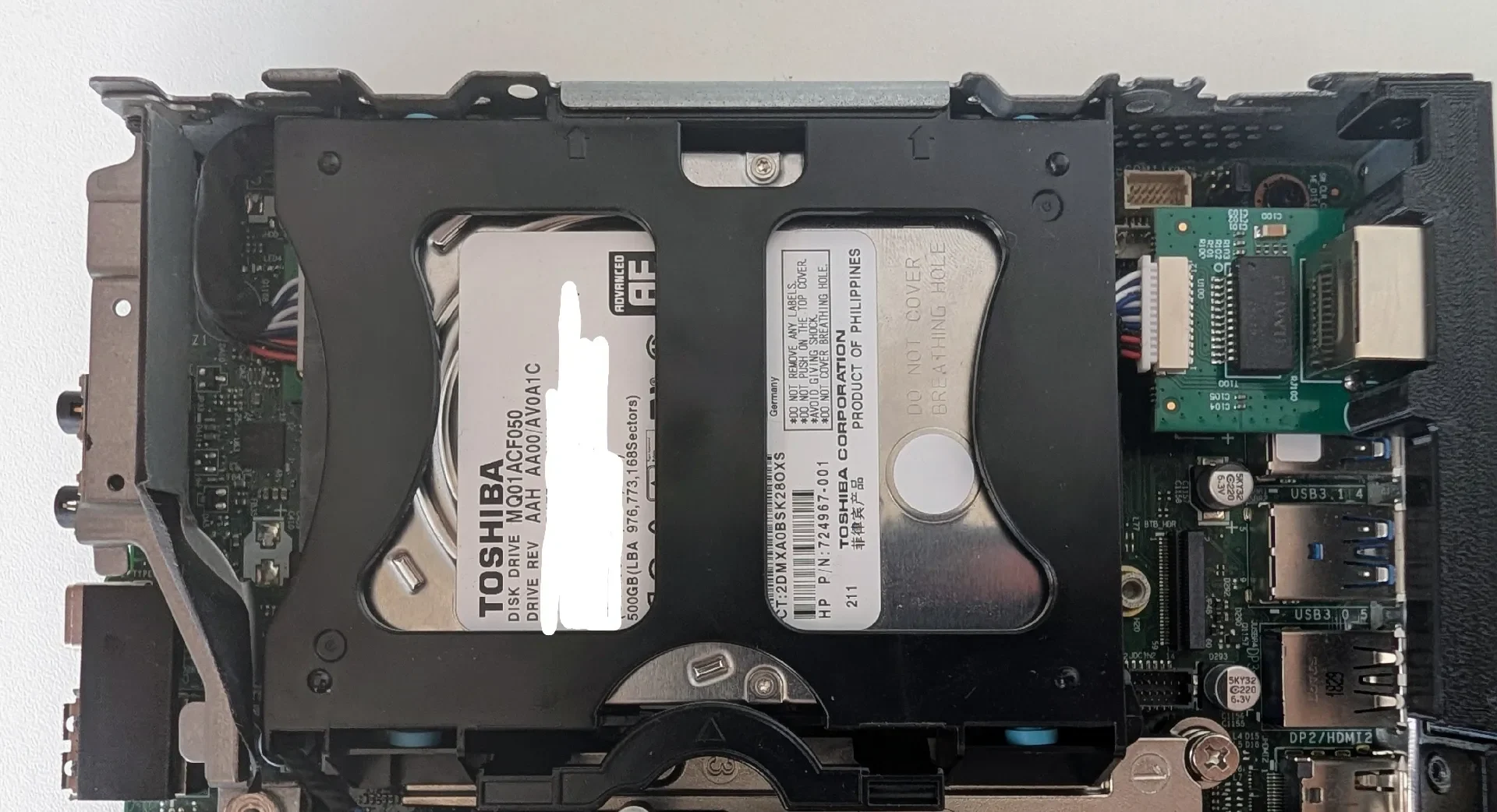

Не конфликтует с отсеком для 2,5-дюймового диска — вы храните твердотельный/жесткий диск SATA рядом с новым сетевым адаптером.
⚠ Занимает отверстие заднего кронштейна PCIe — сам слот PCIe остается электрически свободным, но установка рядом карты PCIe зависит от длины и форм-фактора карты; стандартные карты, монтируемые на кронштейне, не подходят
Разработан специально для шасси M720q/M920q/M920x Tiny (но может подойти к аналогичным корпусам)
Быстрая печать, поддержка не требуется
Печать
Материал: рекомендуется PETG или ABS/ASA (он находится внутри теплого корпуса ПК, PLA может деформироваться со временем)
Высота слоя: 0,2 мм
Заполнение: 100% прямолинейное — заставляет слайсер правильно заполнять тонкие/критические области, а не пропускать их.
Генератор периметра: Арахна (для чистых тонких стен)
Поддерживает: нет
Необходимое оборуд��вание
Сетевой адаптер M.2 A+E key 2.5GbE (на базе RTL8125B, с дочерней платой RJ45 на кабеле) — именно этот модуль я использовал; объявления других продавцов кажутся идентичными клонами и тоже должны подходить
2 винта с плоской головкой M2,5×8 (для крепления модуля порта RJ45 к кронштейну)
Оригинальные винты для шасси Lenovo для крепления кронштейна к корпусу или винты с плоской головкой M3×6-M3×8, если у вас нет оригиналов.

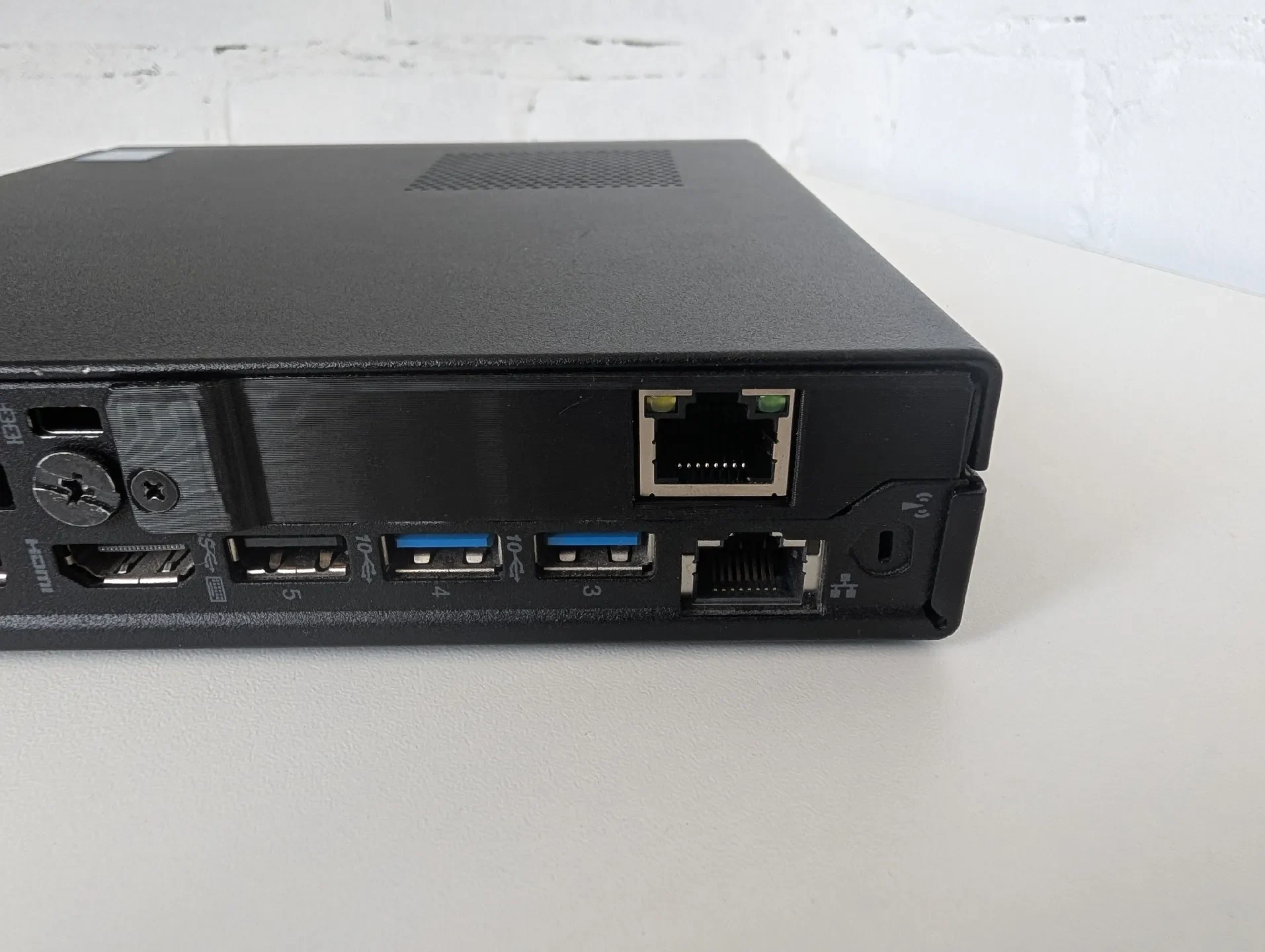

Подключите 2,5GbE к своим узлам Tiny, не отказываясь от отсека для 2,5-дюймового диска.
